Aluminium leiterplatten sind einzigartige metallbasierte, kupferbeschichtete Laminate, die aus Schaltungsschichten, Wärmeisolationsschichten und einem metallischen Substrat bestehen. Unter Verwendung von Aluminiumplatten als Grundmaterial werden durch chemisches Ätzen oder maschinelle Bearbeitung kupferne Leiterbahnen auf der Oberfläche gebildet, wodurch eine Leiterplatte entsteht.
Aufbau einer aluminium leiterplatten
Leitschicht
Die Leitschicht (in der Regel elektrolytische Kupferfolie) wird geätzt, um gedruckte schaltungen zu bilden, die die Montage und Verbindung von Bauteilen erleichtern. Im Vergleich zu herkömmlichem FR-4 kann aluminium leiterplatten bei identischer Dicke und Leiterbahnbreite höhere Ströme führen.
Isolierschicht
Die Isolierschicht stellt die Kerntechnologie von aluminium leiterplatten dar und dient in erster Linie der Verbindung, Isolierung und Wärmeleitung. Sie bildet die primäre Wärmebarriere innerhalb von Leistungsmodulstrukturen. Die hervorragende Wärmeleitfähigkeit dieser Schicht erleichtert die Wärmeableitung während des Betriebs des Geräts und senkt so die Betriebstemperaturen. Dies verbessert die Leistungsaufnahme des Moduls, reduziert den Platzbedarf, verlängert die Lebensdauer und erhöht die Leistungsabgabe.
Metallbasisschicht
Die Auswahl des Metalls für das isolierende Metallsubstrat hängt von einer umfassenden Bewertung verschiedener Faktoren ab, darunter Wärmeausdehnungskoeffizient, Wärmeleitfähigkeit, Festigkeit, Härte, Gewicht, Oberflächenbeschaffenheit und Kosten.

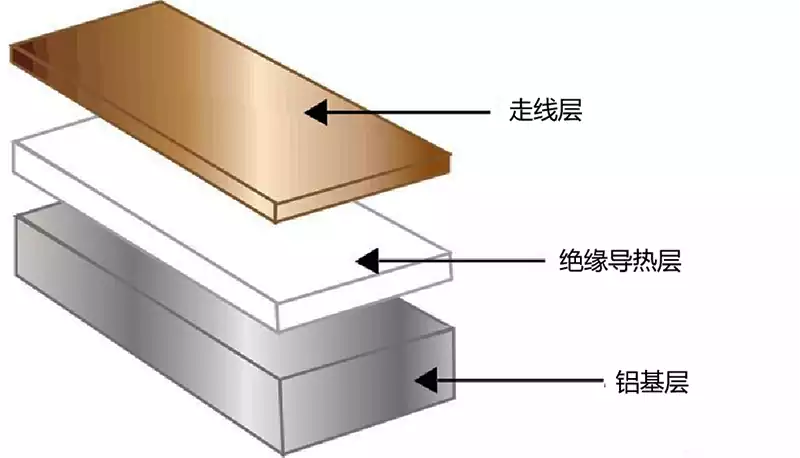

Aufbau einer aluminium Leiterplatten
Der typische Aufbau einer aluminium platine ist wie folgt: Die oberste Schicht besteht aus der Leiterbahnschicht, die mittlere Schicht ist die isolierende thermische Schnittstellenschicht mit ausgezeichneter Wärmeleitfähigkeit und die unterste Schicht besteht aus dem Aluminiumbasissubstrat.

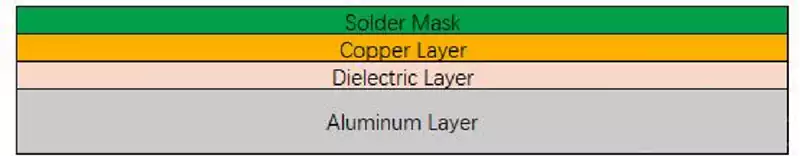

Einlagige aluminium Leiterplatten für die Oberflächenmontage
Die einlagige aluminium platine für die Oberflächenmontage weist die einfachste Struktur auf, ist am einfachsten herzustellen und verursacht die geringsten Kosten. Die Leiterbahnen werden direkt auf die Kupferschicht des Aluminiumlaminats geätzt. Die Wärme wird von den Bauteilen auf die Leiterbahnschicht übertragen, durch die dazwischenliegende isolierende Wärmeleitflächenschicht geleitet und dann zur Aluminiumbasisplatte abgeleitet.

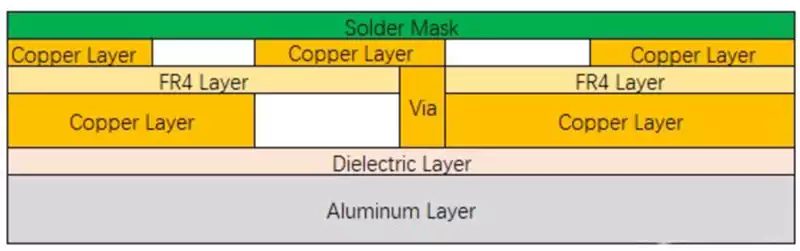

Einseitige Montage mit doppelseitiger Aluminium Leiterplatten
Die einseitige Montage mit doppelseitiger aluminium platine verfügt über zwei Leiterbahnen und zwei Isolierschichten. Die Wärme wird von den Bauteilen auf die erste Leiterbahn, dann auf die erste Isolierschicht, auf die zweite Leiterbahn, auf die zweite Isolierschicht und schließlich auf die Aluminiumschicht übertragen.
Doppelseitige Montage mit doppelseitiger Aluminium platine
Gelegentlich erfüllt die einseitige Bestückung von Aluminium Leiterplatten die Anforderungen nicht. Aluminium Leiterplatten können für die doppelseitige Montage ausgelegt sein. Bei dieser Laminatkonfiguration müssen die Leiterbahnen sowohl auf der oberen als auch auf der unteren Schicht das Aluminiumsubstrat durchqueren. Da Aluminium ein ausgezeichneter Leiter ist, müssen Durchkontaktierungen isoliert werden, beispielsweise durch Füllen mit Isolierharz um die Durchkontaktierungen herum. Die von den Bauteilen erzeugte Wärme wird von den Bauteilen auf die Leiterbahnschicht, dann auf die Isolierschicht und schließlich auf das dazwischenliegende Aluminiumsubstrat übertragen.
Prinzip von Aluminium Platine:
Aluminium Leiterplatten erzielen eine effiziente Wärmeableitung und Schaltungsintegration durch eine dreischichtige Struktur:
Schaltungsschicht: Oberflächenmontierte Leistungsbauelemente (z. B. MOSFETs, IGBTs) übertragen elektrische Signale direkt.
Isolierschicht: Verwendet hochwärmeleitfähige Isoliermaterialien (z. B. Wärmeleitklebstoffe, keramikgefüllte Polymere), um die von den Komponenten erzeugte Wärme schnell an das Metallsubstrat zu übertragen und gleichzeitig eine elektrische Isolierung zu gewährleisten.
Metallbasisschicht: In der Regel Aluminium- oder Kupfersubstrat, das die Wärme über Wärmeleitung an die Außenumgebung (z. B. Kühlkörper, Gehäuse oder Luft) abgibt und so einen Wärmeableitungspfad bildet.
Wärmeableitungspfad:
Gerät erzeugt Wärme → Isolierschicht leitet Wärme → Metallbasisschicht leitet Wärme ab → Außenumgebung
(Wichtiger Punkt: Die Isolierschicht muss ein Gleichgewicht zwischen hoher Wärmeleitfähigkeit und elektrischen Isolationseigenschaften herstellen.
Leistungsvergleich mit herkömmlichen Materialien
| Vergleichsdimension | Aluminium Leiterplatten | FR-4 (herkömmliche Glasfaserplatte) | Dickschicht-Keramikschaltungen |
| Wärmeleitfähigkeit | Extrem geringer Wärmewiderstand (hohe Wärmeleitfähigkeit) | Hoher Wärmewiderstand (geringe Wärmeleitfähigkeit) | Mäßige Wärmeleitfähigkeit, aber sehr spröde |
| Mechanische Eigenschaften | Ausgezeichnet (schlagfest, biegefest) | Durchschnittlich (anfällig für Feuchtigkeitsschäden und Verformungen) | Sehr spröde (leicht zerbrechlich) |
| Prozessanpassungsfähigkeit | Perfekt geeignet für SMT | Geeignet für SMT, jedoch mit begrenzter Wärmeableitung | Erfordert spezielle Prozesse, was zu hohen Kosten führt |
| Kosten und Volumen | Reduzierung der Anzahl der Kühlkörper zur Senkung der Hardwarekosten | Erfordert zusätzliches Wärmemanagement-Design; sperrig | Hohe Materialkosten, Volumenbeschränkungen |
Die einzigartigen Vorteile von Aluminium Platine
Umweltkonformität
Entspricht der RoHS-Richtlinie (Restriction of Hazardous Substances Directive), ist blei- und halogenfrei und erfüllt globale Umweltstandards.
SMT-Prozesskompatibilität
Hohe Oberflächenebenheit, geeignet für die automatisierte Bestückung, wodurch die Produktionseffizienz gesteigert wird.
Ausgezeichnete Hochtemperaturbeständigkeit, widersteht Reflow-Löttemperaturen (typischerweise ≥260 °C).
Optimiertes Wärmemanagement
Wärmeverteilungsbehandlung: Gleichmäßige Wärmeverteilung durch das Metallsubstrat, verhindert lokale Überhitzung und senkt die Modultemperaturen um 10–30 %.
Verlängerte Lebensdauer: Jede Temperaturabsenkung um 10 °C verdoppelt ungefähr die Lebensdauer des Geräts (Arrhenius-Modell).
Verbesserte Leistungsdichte: Geringere Anforderungen an das Wärmemanagement ermöglichen einen geringeren Abstand zwischen den Komponenten und erhöhen die Leistungsabgabe pro Flächeneinheit.
Kosten- und Volumenoptimierung
Hardware-Vereinfachung: Eliminiert Kühlkörper, Wärmeleitmaterialien (TIM) usw. und senkt so die Stücklistenkosten.
Kompakter Formfaktor: Dicke von nur 0,5 mm, geeignet für Designs mit begrenztem Platzangebot (z. B. LED-Beleuchtung, Leistungsmodule).
Rationalisierung der Montage: Reduzierte Montageschritte verringern den Arbeits- und Zeitaufwand.
Optimierung der Schaltungsintegration
Integration von Leistungs- und Steuerkreisen: Integriert Hochspannungs-Leistungskreise mit Niederspannungs-Steuerkreisen auf einem einzigen Substrat und minimiert so Signalstörungen.
Modulares Design: Unterstützt Multi-Chip-Module (MCM) und verbessert so die Systemintegration.
Mechanische Haltbarkeit
Stoß- und vibrationsfest, geeignet für raue Umgebungen wie Automobil- und Luftfahrtanwendungen.
Beim Ersatz von Keramiksubstraten widersteht es höheren mechanischen Belastungen und reduziert so das Bruchrisiko.
Anwendungsbereiche von Aluminium Leiterplatten
LED-Beleuchtung: LED-Leuchten erzeugen während des Betriebs erhebliche Wärme. Aluminium platine leiten diese Wärme effizient ab und gewährleisten so eine stabile Leistung und eine längere Lebensdauer. Daher werden sie häufig in LED-Beleuchtungsanwendungen eingesetzt.
Leistungsmodule: Leistungsmodule erzeugen während des Betriebs ebenfalls erhebliche Wärme. Aluminium Leiterplatten bieten eine hervorragende Wärmeableitung und gewährleisten so die Stabilität und Zuverlässigkeit von Leistungsmodulen.
Automobilelektronik: Automobilelektroniksysteme sind rauen Umgebungsbedingungen ausgesetzt, die durch hohe Temperaturen, Feuchtigkeit und Vibrationen gekennzeichnet sind. Aluminium Leiterplatten sind aufgrund ihrer hervorragenden Wärmeleitfähigkeit und Stabilität die ideale Wahl für den Automobilelektroniksektor.
