Drohnen antennen sind Funkantennen, die speziell für die Kommunikation und Steuerung von Drohnen entwickelt wurden. Diese Antennen empfangen und senden Funksignale und gewährleisten so eine stabile Kommunikation zwischen der Drohne und Bodenstationen oder anderen Geräten.
Arten und Funktionen von drohnen antennen
- Grundlegende Klassifizierung
Drohnenantennen werden je nach Anwendungsanforderungen in erster Linie in Rundstrahlantennen, Richtantennen und intelligente Antennen unterteilt. Rundstrahlantennen eignen sich für Kommunikationsszenarien, die eine Rundumabdeckung erfordern, wie z. B. die Bodenkontrollkommunikation während des Starts und der Landung von Drohnen. Richtantennen konzentrieren die Energie in bestimmte Richtungen, verbessern die Effizienz und Stabilität der Fernkommunikation und werden häufig für Inspektions-, Vermessungs- und Kartierungsaufgaben mit Drohnen eingesetzt. Intelligente Antennen passen die Strahlrichtung dynamisch an, um Mehrwegeeffekte zu unterdrücken und Interferenzen zu vermeiden, wodurch die Kommunikationsqualität in komplexen Umgebungen verbessert wird. - Kernfunktionen
Die Hauptfunktionen von drohnen antennen umfassen die Signalübertragung und -empfang, die Frequenzbandabdeckung, die Polarisationsanpassung und die Verstärkungsregelung. Die Signalübertragung und der Signalempfang bilden die grundlegende Funktion der Antenne, die für die Übertragung von Daten vom UAV zur Bodenstation und den Empfang von Befehlen von dieser verantwortlich ist. Die Frequenzbandabdeckung bestimmt den Betriebsfrequenzbereich der Antenne, wobei die Auswahl des geeigneten Bandes für verschiedene Anwendungsszenarien von entscheidender Bedeutung ist. Die Polarisationsanpassung gewährleistet eine optimale Signalübertragungseffizienz und minimiert den Signalverlust. Die Verstärkungsregelung optimiert die Kommunikationsreichweite und die Störfestigkeit durch Anpassung der Strahlungsintensität der Antenne.
Drohnenantennen bestehen in der Regel aus mehreren Schlüsselkomponenten: dem Strahler, der Übertragungsleitung und dem Schutzgehäuse.
- Strahler: Der Strahler ist die wichtigste Komponente der Antenne und wandelt elektromagnetische Energie in Radiowellen im Raum um oder umgekehrt. Dieser Prozess bildet die Grundlage für die Fernkommunikationsfähigkeit der Drohne.
- Übertragungsleitung: Die Übertragungsleitung verbindet den Strahler mit dem Kommunikationssystem des UAV und überträgt Signale zwischen diesen Komponenten. Ihre Qualität und Leistung beeinflussen direkt die Effizienz und Stabilität der Signalübertragung.
- Schutzgehäuse: Das Schutzgehäuse umschließt den Strahler und die Übertragungsleitung und schützt die Antenne in erster Linie vor Beschädigungen während des Fluges.
Gängige Materialien und Herstellungsverfahren für drohnen antennen
Gängige Materialien:
FR4 (faserverstärktes Polymer):
Eigenschaften: FR4 ist ein weit verbreitetes Material für Leiterplatten (PCB), das sich durch hervorragende elektrische Isolierung, mechanische Festigkeit und Bearbeitbarkeit auszeichnet. Geeignet für Mittel- und Niederfrequenzkommunikation.
Anwendungen: Wird häufig in Standard-Mikrostreifenantennen und bestimmten kostengünstigen kleinen drohnen antennen verwendet.
PTFE (Polytetrafluorethylen):
Eigenschaften: PTFE weist eine außergewöhnliche Hochtemperaturbeständigkeit, Korrosionsbeständigkeit und geringe Verluste auf, wodurch es sich für die Hochfrequenz-Signalübertragung eignet. Im Vergleich zu FR4 besitzt PTFE eine niedrigere Dielektrizitätskonstante und bietet eine überlegene Signalübertragungsleistung.
Anwendungen: Wird häufig in Hochleistungs-Mikrostreifenantennen oder Drohnenanwendungen eingesetzt, die einen minimalen Signalverlust erfordern, insbesondere in Hochfrequenzbereichen wie 5G und Satellitenkommunikation.
Aluminiumplatte:
Eigenschaften: Aluminium ist leicht und verfügt über eine ausgezeichnete elektrische Leitfähigkeit. Es wird häufig als Antennenrückwand für großflächige oder Richtantennen verwendet, um die Reflexion und Verstärkung zu verbessern.
Anwendungen: Wird typischerweise in strukturellen Komponenten von Richtantennen mit großer Reichweite verwendet, z. B. in Satellitenkommunikationssystemen.
Materialien auf Kupferbasis:
Eigenschaften: Kupfer weist einen geringen elektrischen Widerstand und eine ausgezeichnete Leitfähigkeit auf, wodurch es sich ideal für Hochfrequenz- und Ultrahochfrequenz-Antennendesigns eignet, um Signalverluste zu minimieren.
Anwendungen: Wird häufig in Hochfrequenzantennen verwendet, z. B. in Phased-Array-Systemen, bei denen eine hervorragende Signalübertragungsleistung entscheidend ist.
Gängige Verfahren:

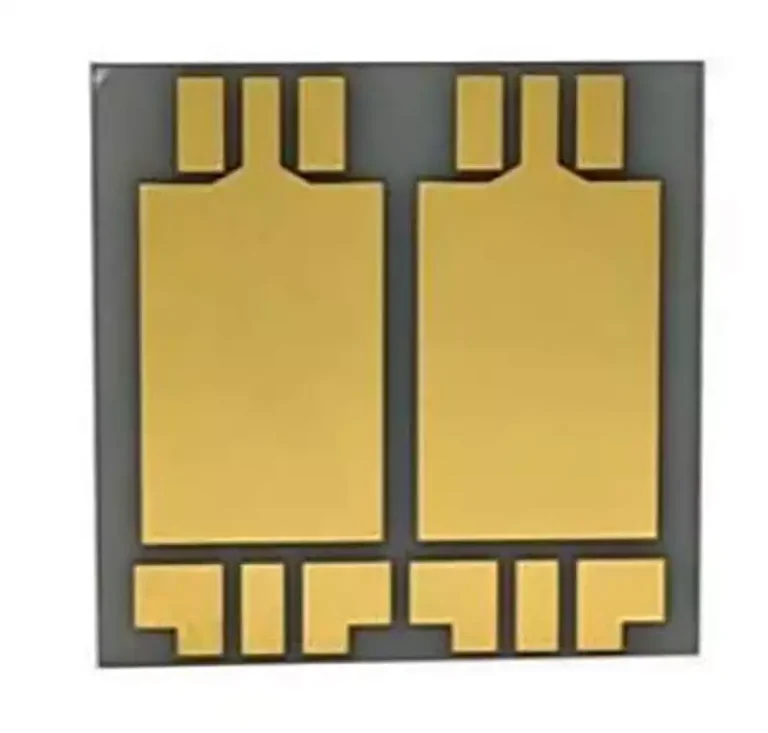

Mikrostreifenverfahren:
Prinzip: Mikrostreifenantennen übertragen Signale, indem sie den Antennleiter über Mikrostreifenleitungen mit der Metallschicht auf dem Substrat verbinden. Sie bieten den Vorteil einer einfachen Struktur, einer leichten Integration und einer unkomplizierten Herstellung.
Anwendungen: Weit verbreitet in Kommunikationssystemen für kleine und mikro-unbemannte Luftfahrzeuge (UAVs), besonders geeignet für Anwendungen mit strengen Gewichts- und Volumenbeschränkungen.

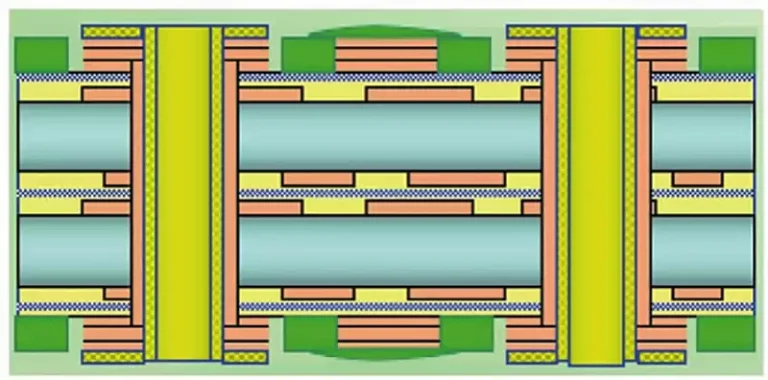

Herstellungsprozess für Leiterplatten (PCB):
Prinzip: Nutzt PCB-Fertigungstechniken, um Antennenmuster auf Substrate zu drucken, was häufig für die Herstellung von Mikrostreifenantennen verwendet wird. Dieser Prozess ermöglicht die Massenproduktion über automatisierte Fertigungsstraßen zu relativ geringen Kosten.
Anwendungen: Geeignet für Antennen, die in niedrigeren Frequenzbändern arbeiten, oder für Drohnenanwendungen, die bestimmte Antennenabmessungen und -formen erfordern.

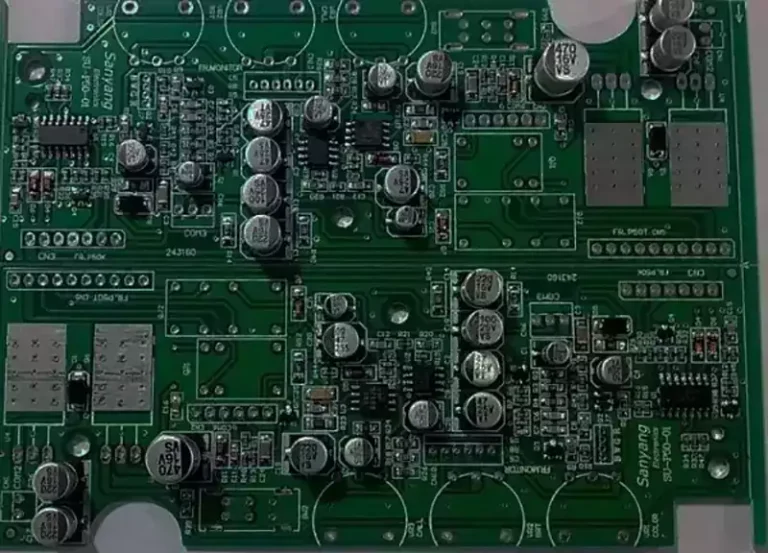

Oberflächenmontagetechnik (SMT):
Prinzip: Nutzt die Oberflächenmontagetechnik, um Antennenkomponenten (z. B. Hochfrequenzkomponenten) auf Leiterplatten zu montieren, die mit automatisierten Bestückungsmaschinen präzise zusammengesetzt werden.
Anwendungen: Geeignet für kleine unbemannte Luftfahrzeuge, insbesondere solche, die Antennensysteme mit integrierter Funktionalität erfordern.
Metallumformungs- und Fräsverfahren:
Prinzip: Präzise Fertigung einzelner Teile von Metallantennen durch Fräsen oder Laserschneiden, besonders geeignet für Richtantennen und die Herstellung großer Antennen.
Anwendung: Wird in der Regel für größere Antennen mit hoher Verstärkung verwendet, z. B. Satellitenantennen für die Fernkommunikation oder Antennen mit hoher Verstärkung.
Phased-Array-Technologie:
Prinzip: Phased-Array-Antennen passen die Strahlrichtung schnell an, indem sie die Phase mehrerer Antennenelemente modulieren. Die Herstellung erfordert hochpräzise Array-Design- und Integrationstechniken.
Anwendung: Weit verbreitet in fortschrittlichen UAV-Systemen, insbesondere für Hochfrequenzkommunikation oder Radaranwendungen, die eine dynamische Strahlsteuerung erfordern.
3D-Drucktechnologie:
Prinzip: Direkte Herstellung von Antennengeometrien mittels 3D-Druck, geeignet für komplexe Strukturen oder kundenspezifische Anforderungen. Als Materialien kommen Kunststoffe, Metalle oder Verbundwerkstoffe in Frage.
Anwendungen: Ideal für Rapid Prototyping und die kundenspezifische Produktion kleiner Stückzahlen, insbesondere bei der Antennenkonstruktion für Spezial-UAVs.
Drohnen antennen spielen eine entscheidende Rolle bei der Gewährleistung einer stabilen Kommunikation und der Ausführung von Missionen. Mit den laufenden technologischen Fortschritten werden das Antennendesign und die Herstellungsprozesse weiter optimiert, um den immer effizienteren und komplexeren Anwendungsanforderungen gerecht zu werden. In Zukunft werden drohnen antennen in verschiedenen Bereichen eine noch bedeutendere Rolle spielen.
