Integrierte Schaltung (Integrated Circuit, IC) sind mikroelektronische Halbleiterbauelemente, die in den 1950er Jahren entwickelt wurden. Durch feinste Fertigungsverfahren wie Oxidation, Fotolithografie, Diffusion, Epitaxie und Aluminiumbeschichtung werden elektronische Bauteile wie Halbleiterelemente, Widerstände, Kondensatoren und Verbindungsleitungen vollständig auf einem winzigen Siliziumwafer integriert. So entsteht eine Schaltung mit spezifischen Funktionen, die schließlich zu einem elektronischen Mikrogerät gelötet und verpackt wird.
Je nach Produkteigenschaften lassen sich integrierte Schaltkreise in verschiedene Typen unterteilen, darunter Mikroprozessoren, analoge Schaltungen, Logikschaltungen und Speicher. Nach ihrer Funktionsweise und den nachgelagerten Anwendungsbereichen umfasst die IC-Branche zudem Kommunikationschips, Sensorchips, Sicherheitschips, Speicherchips, Anwendungsprozessorchips, Stromversorgungsmanagementchips, Entwicklungs- und Steuerchips sowie Treiberchips.
So finden Kommunikationschips beispielsweise breite Anwendung in Endgeräten wie Mobiltelefonen, Computern, Smart-Home-Geräten und intelligenten Zahlungsmitteln. Sie unterstützen drahtlose und Mikrowellenkommunikation. Mit der zunehmenden Verbreitung von Kommunikations technologien wie Wi-Fi wächst der Markt kontinuierlich und entwickelt sich in Richtung Miniaturisierung, hoher Geschwindigkeit, Multifunktionalität und geringem Stromverbrauch.
Obwohl die Begriffe „Chip“ und „integrierte Schaltung“ (Integrated Circuit, IC) im alltäglichen Sprachgebrauch oft synonym verwendet werden, gibt es zwischen ihnen einen feinen konzeptionellen Unterschied. Ein Chip bezeichnet speziell eine hochminiaturisierte elektronische Komponente, in der eine große Anzahl von Transistoren, Kondensatoren, Widerständen, Induktivitäten und anderen Bauteilen sowie zugehörige Schaltungen integriert sind, um bestimmte Funktionen zu erfüllen; beispielsweise ist die Zentraleinheit (CPU) als Herzstück eines Computers eine solche Chip-Komponente.
Der Begriff „integrierte Schaltung“ hingegen bezieht sich eher auf eine Fertigungs- und Anwendungstechnologie, bei der mehrere elektronische Bauteile und Schaltungen auf einem einzigen Chip integriert werden, um eine höhere Integrationsdichte und eine geringere Baugröße zu erreichen.Die Herstellung erfolgt häufig mittels Halbleitertechnologien, um hohe Qualität und Stabilität zu gewährleisten. Während also der Begriff „Chip“ die funktionale Einheit betont, liegt der Schwerpunkt bei „integrierter Schaltung“ auf dem Fertigungsprozess und der Integrationsmethode zur Realisierung dieser funktionalen Einheit.
Klassifizierung von integrierte schaltung
Klassifizierung nach Funktionsstruktur
Integrierte Schaltungen lassen sich je nach Funktion und Struktur in zwei Hauptkategorien unterteilen: analoge integrierte Schaltungen und digitale integrierte Schaltungen.
Analoge integrierte Schaltungen dienen zur Erzeugung, Verstärkung und Verarbeitung verschiedener analoger Signale (d. h. Signale, deren Amplitude sich zeitlich kontinuierlich ändert, wie z. B. Audiosignale von Transistorradios oder Kassettensignale von Kassettenrekordern), während digitale integrierte Schaltungen zur Erzeugung, Verstärkung und Verarbeitung verschiedener digitaler Signale dienen (d. h. Signale mit diskreten Werten in Zeit und Amplitude, wie z. B. Audio- und Videosignale bei der Wiedergabe von VCDs und DVDs).
Zu den grundlegenden analogen integrierten Schaltung gehören Operationsverstärker, Multiplikatoren, integrierte Spannungsregler, Zeitgeber und Signalgeneratoren. Bei den digitalen integrierten Schaltung gibt es eine große Vielfalt: Zu den Schaltungen mit geringer Integrationsdichte gehören verschiedene Logikgatter; zu den Schaltungen mit mittlerer Integrationsdichte gehören Datenselektoren, Codierer und Decodierer, Flipflops, Zähler und Register; zu den Schaltungen mit hoher oder sehr hoher Integrationsdichte gehören PLDs (programmierbare Logikbausteine) und ASICs (anwendungsspezifische integrierte Schaltungen).
Klassifizierung nach Herstellungsverfahren
Integrierte Schaltung lassen sich nach Herstellungsverfahren in Halbleiter-ICs und Dünnschicht-ICs unterteilen. Dünnschicht-ICs werden wiederum in Dickschicht-ICs und Dünnschicht-ICs unterteilt.
Klassifizierung nach Integrationsgrad
Integrierte Schaltung werden nach ihrer Größe in folgende Kategorien unterteilt: Schaltkreise mit geringer Integration (SSI), Schaltkreise mit mittlerer Integration (MSI), Schaltkreise mit hoher Integration (LSI), Schaltkreise mit sehr hoher Integration (VLSI) und Schaltkreise mit extrem hoher Integration (ULSI).
Klassifizierung nach Leitfähigkeitstyp
Integrierte Schaltungen lassen sich nach der Art der Leitfähigkeit in bipolare und unipolare integrierte Schaltung unterteilen. Der Herstellungsprozess für bipolare integrierte Schaltungen ist komplex und der Stromverbrauch hoch; typische Vertreter sind TTL, ECL, HTL, LST-TL, STTL und andere. Der Herstellungsprozess für unipolare integrierte Schaltungen ist einfach, der Stromverbrauch gering und sie lassen sich leicht zu großintegrierten Schaltungen verarbeiten; typische Vertreter sind CMOS, NMOS, PMOS und andere.
Klassifizierung nach Verwendungszweck
Integrierte Schaltung lassen sich nach Verwendungszweck in Schaltungen für Fernsehgeräte, Audiogeräte, DVD-Player, Videorekorder, Computer (Mikrocomputer), elektronische Keyboards, Kommunikationsgeräte, Kameras, Alarmanlagen sowie verschiedene Spezialschaltungen unterteilen.
Aufbau eines integrierten Schaltkreise (IC)
Halbleiterchips sind zwar sehr klein, weisen jedoch eine äußerst komplexe innere Struktur auf, insbesondere hinsichtlich ihrer kleinsten Bausteine – Tausender von Transistoren. Im Folgenden möchte ich Ihnen den inneren Aufbau eines integrierten Schaltkreises (IC) erläutern, der im Wesentlichen aus den folgenden Komponenten besteht:
1.Substrat: Als Substrat für integrierte Schaltkreise (ICs) wird üblicherweise ein Siliziumwafer (Si) verwendet. Dieses Material verfügt über hervorragende Halbleitereigenschaften und ermöglicht eine effektive Steuerung des Stromflusses. Die Abmessungen und die Dicke der Siliziumscheibe sind für das Chipdesign von entscheidender Bedeutung und beeinflussen die Leistung des Chips sowie den Herstellungsprozess.
2.Halbleitermaterialien Neben Silizium können in modernen integrierten Schaltkreise (ICs) auch andere Halbleitermaterialien wie Germanium (Ge) oder Galliumarsenid (GaAs) verwendet werden, die in bestimmten Anwendungen eine bessere Leistung bieten.
3.Schaltungsverdrahtung Die Schaltungen innerhalb eines integrierten Schaltkreise (IC) bestehen aus verschiedenen elektronischen Bauelementen (wie Transistoren, Widerständen und Kondensatoren), die durch Metallleiter miteinander verbunden sind. Für die Schaltungsverdrahtung werden üblicherweise Aluminium oder Kupfer verwendet. Diese Materialien bilden im Inneren des integrierten Schaltkreises (IC) ein komplexes Schaltungsnetzwerk, das der Signalübertragung dient.
4.Logikgatter und Funktionseinheiten Die grundlegenden Bausteine eines integrierten Schaltkreise (IC) sind Logikgatter (z. B. UND-Gatter, ODER-Gatter, NAND-Gatter usw.) und verschiedene Funktionseinheiten (z. B. Addierer, Multiplikatoren, Speicher usw.). Durch ihr Zusammenspiel führen diese Grundbausteine komplexere Rechen- und Logikverarbeitungsaufgaben aus.

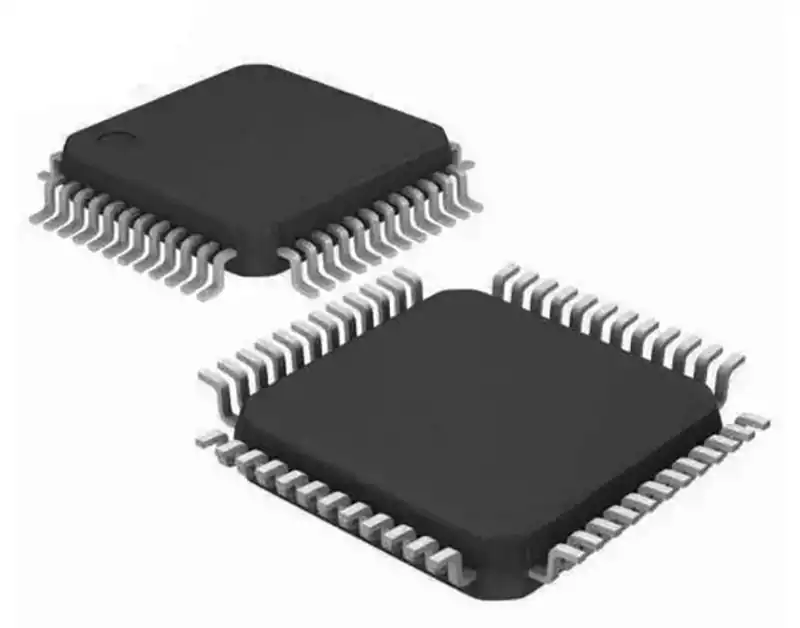

5.Gehäuse Nach der Fertigstellung wird der integrierte Schaltkreise (IC) in eine benutzerfreundliche Form verpackt. Das Gehäuse schützt nicht nur die inneren Schaltkreise, sondern bietet auch Schnittstellen für den Anschluss an externe Geräte. Gängige Gehäusetypen sind DIP (Dual In-Line Package), SOIC (Small Outline Integrated Circuit) und QFN (Quad Flat No-Lead) usw.
Aufgaben und Funktionen von integrierte Schaltkreise
1.Datenverarbeitungs Chips können komplexe Rechen- und Datenverarbeitungsaufgaben ausführen.Mikroprozessoren und Mikrocontroller sind die gängigsten Typen und finden breite Anwendung in Computern,Smartphones und eingebetteten Systemen.
2.Steuerungs-Chips können den Betrieb anderer elektronischer Bauteile steuern.Beispielsweise werden Mikrocontroller häufig in Haushaltsgeräten, Fahrzeugen und Industrieanlagen eingesetzt, wo sie für die Überwachung und Steuerung des Betriebs der Geräte zuständig sind.
3.Speicherchips (wie RAM und ROM) dienen zur Speicherung von Daten und Programmen.RAM wird zur temporären Speicherung von Daten verwendet, während ROM zur dauerhaften Speicherung von Firmware und Systemstartprogrammen dient.
4.Digitale Signalprozessoren (DSP) sind speziell für die Verarbeitung von Audio-,Video- und anderen Signalen ausgelegt und finden breite Anwendung in Audiogeräten, der Bildverarbeitung und Kommunikationssystemen.
5.Kommunikationschips spielen eine entscheidende Rolle in der drahtlosen Kommunikation,einschließlich Bluetooth, WLAN und Mobilfunk. Sie sind für die Codierung, Decodierung und Übertragung von Daten zuständig.
6.Sensor- und Messchips dienen zur Erfassung von Umgebungsänderungen (wie Temperatur, Luftfeuchtigkeit, Lichtintensität usw.) und wandeln diese Informationen in elektrische Signale um, die von anderen Geräten genutzt werden können.
7.Energieverwaltung: Energieverwaltungs-Chips sind für die Regulierung und Verteilung der Stromversorgung zuständig und gewährleisten die Energieeffizienz und Stabilität der Geräte in verschiedenen Betriebszuständen.
8.Sicherheitsfunktionen: Sicherheitschips dienen der Ver und Entschlüsselung von Daten, um die Sicherheit von Geräten und Benutzerinformationen zu gewährleisten, und finden breite Anwendung in Zahlungssystemen und bei der Identitätsauthentifizierung.
9.Konnektivitäts Chips: Diese Chips bieten verschiedene Schnittstellen (z. B. USB, HDMI, Ethernet usw.), damit Geräte mit anderen Geräten oder Netzwerken verbunden werden können, um Datenaustausch und Kommunikation zu ermöglichen.
10.Embedded-Anwendungen: Viele Chips sind als Teil von Embedded-Systemen konzipiert und kommen in Bereichen wie der Automobilindustrie,medizinischen Geräten und Smart Home zum Einsatz, wo sie spezifische Funktionen und Dienste bereitstellen.
Integrierte Schaltkreise sind als mikroelektronische Halbleiterbauelemente von komplexer und präziser interner Struktur.Auf der Basis von Siliziumwafern werden durch die raffinierte Kombination von Halbleitermaterialien, Schaltkreise, Logikgattern und Funktionseinheiten hochintegrierte elektronische Funktionen realisiert. Diese Mikrobauteile spielen nicht nur eine entscheidende Rolle bei der Datenverarbeitung, Steuerung, Speicherung, Signalverarbeitung, Kommunikation, Sensorik und Messtechnik, Stromversorgung, Sicherheitsfunktionen sowie der Konnektivität, sondern bieten auch spezifische Dienste und Funktionen in verschiedenen eingebetteten Anwendungen.
Die Gehäusetechnik für integrierte schaltkreise ist ebenfalls von entscheidender Bedeutung, da sie nicht nur die internen Schaltkreise schützt, sondern auch Schnittstellen für die Verbindung mit externen Geräten bereitstellt. Zu den gängigen Gehäusetypen gehören DIP, SOIC, QFN und andere. Mit dem kontinuierlichen Fortschritt der Technologie für integrierte schaltkreise entwickelt sich die Branche in Richtung höherer Präzision und Integration.Die chinesische Industrie für integrierte Schaltkreise durchläuft derzeit eine Optimierung ihrer internen Strukturen, wobei der Bereich Design ein rasantes Wachstum verzeichnet und der Fertigungsbereich weiterhin stark bleibt.
