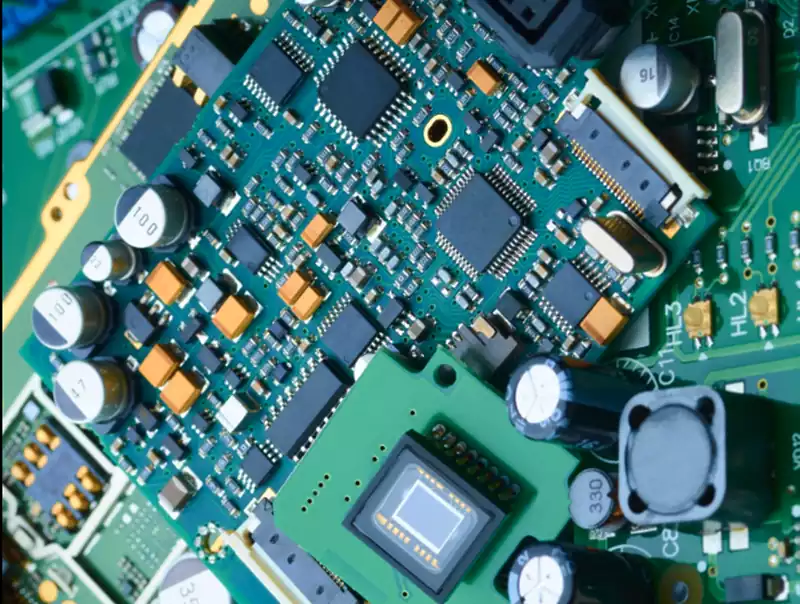

Was ist leiterplattenbestückung? leiterplatten bestückung steht für „Printed Circuit Board Assembly“ (bestückung von leiterplatten). Es handelt sich dabei nicht nur um eine einfache Leiterplatte (PCB), sondern umfasst auch die Montage elektronischer Bauteile (wie oberflächenmontierte Bauteile (SMT) und Durchsteckbauteile (DIP)) auf der Leiterplatte sowie die Herstellung eines vollständigen Schaltungssystems durch Verfahren wie das Löten.
Was ist der Unterschied zwischen PCB und leiterplattenbestückung?
Eine PCB ist die rohe, unbebaute Leiterplatte, während eine PCB-Baugruppe die fertige Schaltung ist, die sofort betriebsbereit ist. Eine PCB konzentriert sich auf das physikalische Design der Leiterbahnen, während eine leiterplattenbestückung die funktionsfähige Schaltung ist, die Komponenten enthält. Eine einfache Eselsbrücke lautet: PCB + Komponenten + Löten = leiterplattenbestückung. Tatsächlich kann eine PCB-Baugruppe ohne eine PCB nicht existieren – die PCB ist der erste Schritt, und die PCB-Baugruppe wird darauf aufgebaut.
Wesentliche Unterschiede zwischen Leiterplatte und leiterplattenbestückung:
| Aspekt | Leiterplatte | Leiterplattenbestückung |
| Definition | Leiterplatten mit freiliegenden, nicht bestückten Bauteilen, die elektrische Verbindungen herstellen | Eine Leiterplatte, auf der elektronische Bauteile montiert sind, bildet eine funktionsfähige Schaltung. |
| Funktion | Mechanische Halterung und elektrische Leitungswege für Komponenten | Ausführung spezifischer elektronischer Funktionen |
| Komponente | Keine (leere Leiterplatte) | Alle erforderlichen elektronischen Bauteile (Widerstände, Kondensatoren, integrierte Schaltkreise usw.) |
| Aussehen | Eine flache Leiterplatte mit Leiterbahnen, Anschlussflächen und Durchkontaktierungen | Eine bestückte Leiterplatte mit verschiedenen elektronischen Bauteilen |
| Fertigung | Ätzen der Kupferschicht auf dem Substrat; Aufbringen der Lötmaske. | Bestücken und Löten der Bauteile auf die Leiterplatte (SMT-Technologie, Durchsteckmontage) |
| Prüfung | Durchgangs- und Kurzschlussprüfung der Kupferverkabelung | Umfassende Prüfung (ICT, Funktionsprüfung) zur Sicherstellung des ordnungsgemäßen Betriebs |
| Phase | Grundplatte/Sockel | Fertige/funktionsfähige Schaltung |
| Anwendung | Für den Einsatz in frühen Entwicklungsphasen, beim Prototyping und bei der Schaltungsvalidierung | Für Endprodukte wie Smartphones, Computer und Industrie elektronik |
Was ist die leiterplattenbestückung Fertigung? Der leiterplattenbestückung Fertigungs prozess umfasst mehrere aufeinanderfolgende Schritte, die sich im Wesentlichen in folgende Hauptarbeitsabläufe unterteilen: SMT-Bestückung → DIP-Bestückung → PCBA-Prüfung → Schutzlackierung.
Ablauf der Leiterplattenbestückung:
SMT-Bestückung
Die SMT-Bestückung ist der erste Schritt in der Leiterplattenfertigung und umfasst mehrere Präzisionsvorgänge: Zunächst muss die gekühlte Lötpaste aufgetaut werden. Sobald sie Raumtemperatur erreicht hat, wird sie manuell oder mithilfe automatischer Rührgeräte gründlich vermischt, um sicherzustellen, dass die Homogenität der Paste den Druckstandards entspricht.
Die aufbereitete Lötpaste wird dann gleichmäßig auf die Schablonenoberfläche aufgetragen. Geleitet durch die gerichtete Schabbewegung einer Rakel wird die Paste präzise durch die Schablonenöffnungen auf die vorgesehenen Pads auf der Leiterplatte aufgetragen. Unmittelbar nach dem Drucken führt ein SPI-Gerät (Surface Mount Inspection) eine dreidimensionale Dickenprüfung durch. Dieses Gerät überwacht kritische Parameter wie Lötpastenvolumen, Höhe und Versatz in Echtzeit und liefert Daten zur Unterstützung der Prozess steuerung.
Während der Bestückungsphase erkennen Hochgeschwindigkeits-Bestückungsautomaten elektronische Bauteile in den Zuführmagazinen mithilfe von Bildverarbeitungssystemen präzise und erzielen so eine hochpräzise Bestückung mit Geschwindigkeiten von mehreren zehn bis mehreren hundert Bauteilen pro Sekunde bei einer Positioniergenauigkeit von ±0,05 mm.
Die bestückten Leiterplatten durchlaufen anschließend den Reflow-Lötprozess. In einer mit Stickstoff geschützten Heizumgebung durchlaufen sie vier Temperaturzonen: Vorheizen, Halten, Reflow und Abkühlen. Dieser Ablauf löst Phasenübergänge in der Lötpaste aus – Trocknen, Schmelzen, Benetzen und Erstarren –, wodurch letztlich zuverlässige intermetallische Verbindungen entstehen.
Nach dem Löten durchläuft die gesamte Platine eine AOI (Automated Optical Inspection) unter Verwendung multispektraler Bildgebungstechnologie zur berührungslosen Überprüfung von Bauteilplatzierung, Polarität, Koplanarität und Lötqualität, wobei eine Prüfgenauigkeit im Bereich von 5 μm erreicht wird.
Von der AOI erkannte Fehler wie Brückenbildung, Tombstoning oder Fehlausrichtung erfordern eine manuelle oder automatisierte Nachbearbeitung an speziellen Stationen. Der Nachbearbeitungsprozess umfasst das Entfernen von Bauteilen, die Reinigung der Lötpads, die erneute Bestückung und das Nachlöten.
Heißluft-Nachbearbeitungsstationen ermöglichen durch präzise Temperaturregelung ein beschädigungsfreies Entlöten. Der gesamte SMT-Produktionsprozess muss in einem Reinraum der Klasse 10.000 durchgeführt werden, wobei eine Umgebungstemperatur von 23 ± 3 °C und eine Luftfeuchtigkeit von 45 % ± 10 % r. F. aufrechterhalten werden, um die Lötqualität und die Produktzuverlässigkeit zu gewährleisten.
DIP-Bestückung
Der DIP-Bestückungs prozess umfasst mehrere entscheidende Phasen, darunter das Bestücken, das Wellenlöten, das Anschneiden der Anschlüsse, die Nachbearbeitung, die Reinigung der Leiterplatte und die Qualitätsprüfung. Diese Schritte bilden zusammen den gesamten Arbeitsablauf der DIP-Bestückung.
PCBA-Prüfung
Die PCBA-Prüfung umfasst verschiedene Aspekte, darunter ICT-Prüfung, FCT-Prüfung, Alterungstests und Vibrationstests. Diese Prüfverfahren wirken sich unmittelbar auf die Gesamtleistung und Qualität des Produkts aus. So dient die ICT-Prüfung in erster Linie der Überprüfung der Lötintegrität der Bauteile und der Durchgängigkeit der Schaltkreise, um die Lötqualität sicherzustellen.
Umgekehrt konzentriert sich die FCT-Prüfung auf die umfassende Überprüfung der Ein- und Ausgangsparameter der leiterplattenbestückung, um die Einhaltung der Designspezifikationen und Leistungskennzahlen zu bestätigen. Durch diese Tests stellen wir sicher, dass jede leiterplattenbestückung vorgegebene Qualitätsstandards erfüllt, und schaffen so eine solide Grundlage für nachfolgende Produktionsstufen.
Leiterplattenbestückung Schutzbeschichtung
Als Kernprozess zur Sicherung der Zuverlässigkeit elektronischer Schaltungen verbessert die PCBA-Schutzbeschichtung die Beständigkeit der Leiterplatte gegen Umgebungskorrosion erheblich, indem sie eine Schutzschicht bildet. Dieser Prozess erfolgt in mehreren Schritten: Zunächst wird eine gleichmäßige Beschichtung auf eine Seite (Seite A) der Leiterplattenbaugruppe aufgesprüht, gefolgt von einer Vorhärtungsphase, um eine erste Oberflächentrocknung zu erreichen. Nach dem Wenden der Leiterplatte wird derselbe Prozess auf der gegenüberliegenden Seite (Seite B) angewendet. Die Beschichtung wird anschließend durch 24-stündige natürliche Aushärtung bei Raumtemperatur vollständig ausgehärtet.
Während der Umsetzung überwacht ein Laser-Dickenmessgerät kontinuierlich die Beschichtungsdicke, um sicherzustellen, dass sie innerhalb des Prozess fensters von 100–300 μm bleibt. Klimatisierungssysteme halten strenge Parameter von ≥16 °C Temperatur und <75 % relativer Luftfeuchtigkeit im Arbeitsbereich ein, ergänzt durch ein staubfreies Reinigungssystem (Reinheitsgrad ≥ ISO-Klasse 7), um eine Verunreinigung durch Partikel zu verhindern.
Leiterplatten, die dieser dreifachen Schutzbehandlung unterzogen werden, erzielen eine herausragende Gesamtleistung: Die Durchschlagspannung steigt auf ≥5 kV, die Wasseraufnahme sinkt auf <0,5 %, und selbst nach 72 Stunden unter Bedingungen mit hoher Temperatur und hoher Luftfeuchtigkeit (85 °C/85 % r. F.) tritt kein Leckstrom auf. Dadurch eignen sie sich besonders für anspruchsvolle Anwendungen wie Automobilelektronik und industrielle Steuerungssysteme.
Die Prüfverfahren für leiterplattenbestückung (PCBA) werden in der Regel an kundenspezifische Prüfpläne angepasst, wobei der grundlegende Arbeitsablauf folgende Schritte umfasst:
Programmierung → ICT-Prüfung → FCT-Prüfung → Alterungsprüfung
Programmierung
Nach den Lötarbeiten an der Vorderseite beginnen die Ingenieure mit der Programmierung der Mikrocontroller auf der Leiterplattenbaugruppe, um bestimmte Funktionen zu aktivieren.
ICT-Prüfung
Bei der ICT-Prüfung werden in erster Linie Prüfstifte verwendet, die die Testpunkte der PCBA kontaktieren, um die Durchgängigkeit der Schaltkreise zu überprüfen, Kurzschlüsse zu erkennen und die Lötqualität der Bauteile zu bewerten. Diese Methode bietet hohe Genauigkeit, eindeutige Anzeigen und eine breite Anwendbarkeit.
FCT-Prüfung
Die FCT-Prüfung bewertet Umgebungsparameter, elektrische Eigenschaften (Strom/Spannung) und mechanische Belastungen (Druck) auf der Leiterplattenbaugruppe. Diese umfassende Bewertung stellt sicher, dass alle Parameter der Leiterplatte den Spezifikationen des Entwicklers entsprechen.
Alterungstest
Der Alterungstest simuliert Anwendungsszenarien, indem die leiterplattenbestückung ohne Unterbrechung kontinuierlich mit Strom versorgt wird. Dadurch werden schwer zu erkennende Fehler aufgedeckt und die Lebensdauer des Produkts bewertet, wodurch dessen Stabilität sichergestellt wird.
Nach einer Reihe von PCBA-Tests können leiterplattenbestückung, die die Prüfung bestehen, als konform gekennzeichnet werden. Anschließend werden sie verpackt und versandt.
