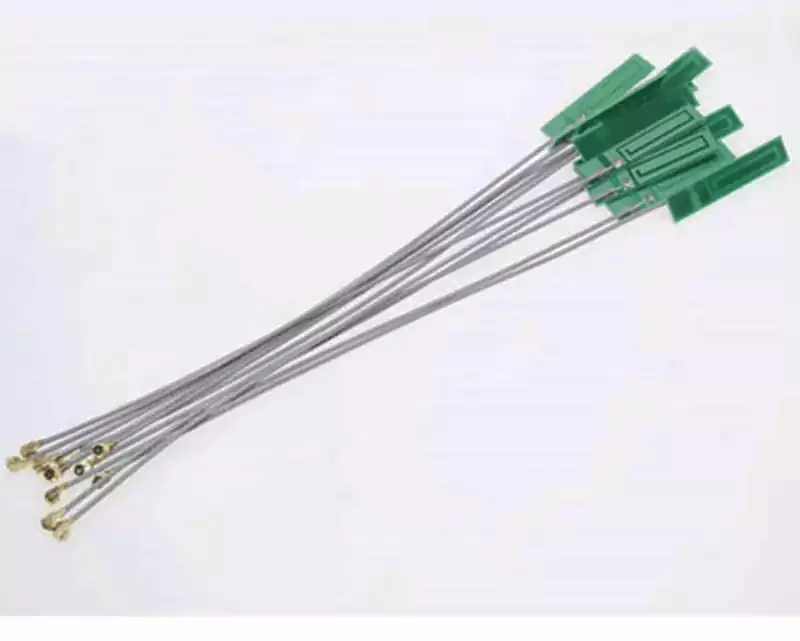

Eine antenne platine, auch als pcb antenne bekannt, ist eine Antenne, die direkt auf eine Leiterplatte integriert ist. Im Vergleich zu herkömmlichen externen Antennen erreichen pcb antenne die drahtlose Signalübertragung und den Empfang durch Ätzen oder Drucken spezifischer Muster auf die Leiterplatte. Dieses Design ermöglicht eine nahtlose Integration der Antenne mit anderen elektronischen Komponenten innerhalb des Geräts, spart Platz und verbessert die Gesamtkompaktheit und Ästhetik des Designs.
Arten von pcb antenne:
Mikrostreifen antennen
Mikrostreifen antennen sind eine weit verbreitete Art von pcb antenne, die in der Regel aus einem planaren Strahlungselement und einer Grundplatte bestehen, die durch eine Schicht aus dielektrischem Material voneinander getrennt sind. Ihre einfache Struktur erleichtert die Integration und macht sie für drahtlose Kommunikationsanwendungen über mehrere Frequenzbänder hinweg geeignet, wie z. B. Wi-Fi, Bluetooth und Mobilfunknetze.
Streifen antenne
Streifen antennen bilden Strahlungselemente, indem breite leitfähige Streifen auf die Leiterplatte geätzt werden. Ihre große Bandbreite unterstützt Multiband-Kommunikationsanforderungen, wodurch sie sich für Geräte eignen, die eine Mehrfrequenzunterstützung benötigen, wie Smartphones und multifunktionale Router.
Rahmen antenne
Rahmen antennen erzielen Strahlung und Empfang durch die Gestaltung einer kreisförmigen Struktur auf der Leiterplatte. Rundantennen bieten eine hohe Verstärkung und eine ausgezeichnete Richtwirkung, wodurch sie sich für Geräte eignen, die eine leistungsstarke Kommunikation erfordern, wie z. B. Satellitenkommunikation und Hochfrequenz-Radarsysteme.
Spiral antennen
Spiral antennen verfügen über eine spiralförmige Struktur auf der Leiterplatte und erzielen durch mehrere Windungen ihre Strahlungseigenschaften. Sie besitzen günstige Polarisations- und Breitband-Eigenschaften, wodurch sie sich für drahtlose Kommunikationssysteme eignen, die eine Unterstützung mehrerer Polarisationen erfordern.
Überlegungen zur Auswahl des Materials für pcb antenne:
Dielektrizitätskonstante (Er): Die Dielektrizitätskonstante bestimmt die Signalausbreitungsgeschwindigkeit innerhalb des Materials und hat einen erheblichen Einfluss auf die Antennenabmessungen, den Frequenzgang und die Strahlungseigenschaften. Für ein optimales Antennendesign muss eine geeignete Dielektrizitätskonstante ausgewählt werden, um bestimmte Frequenzbereiche und Größenanforderungen zu erfüllen.
Verlustfaktor (Tan δ): Dieser Wert quantifiziert den Materialverlust bei Hochfrequenz signalen. Ein niedrigerer Verlustfaktor minimiert die Signaldämpfung und verbessert die Antenneneffizienz.
Thermische Stabilität: Die thermische Stabilität eines PCB-Substrats ist entscheidend für die Aufrechterhaltung der Antennenleistung bei unterschiedlichen Umgebungstemperaturen. Übermäßige Temperaturen können zu Verformungen der Platine oder Veränderungen der Dielektrizitätskonstante führen und dadurch die Antennenleistung beeinträchtigen.
Mechanische Festigkeit und Bearbeitbarkeit: PCB-Materialien im Antennen design erfordern eine robuste mechanische Festigkeit, insbesondere für die strukturelle Stabilität bei Hochfrequenzsignalen. Darüber hinaus sind die einfache Bearbeitbarkeit und Oberflächenbehandlung wesentliche Faktoren bei der Auswahl von leiterplatten materialien.
Herstellung von antenne platine:
Materialauswahl
Die Leistung von pcb antenne wird maßgeblich von den ausgewählten Materialien beeinflusst. Materialien mit hoher elektrischer Leitfähigkeit, wie Kupfer und Aluminium, werden in der Regel für die leitenden Elemente der Antenne verwendet, um eine effiziente Signalübertragung zu gewährleisten. Die Auswahl der dielektrischen Materialien ist von entscheidender Bedeutung und erfordert eine sorgfältige Abwägung ihrer Dielektrizitätskonstante und ihres Verlustfaktors, um die elektromagnetische Leistung der Antenne zu optimieren. In der Regel sollten Leiterplattenmaterialien für Antennenstrahlerkonstruktionen relativ dick sein und eine niedrige Dielektrizitätskonstante (Dk-Wert) aufweisen, beispielsweise Materialien mit einem Dk-Wert zwischen 2,2 und 3,5.
Obwohl Materialien mit höheren Dk-Werten eine geringere Strahlungseffizienz aufweisen können, werden in Antennenschaltungen unter Berücksichtigung verschiedener Faktoren häufig Materialien mit einem Dk-Wert von etwa 3 verwendet. Zu den organischen Materialien gehören Phenolharz, Glasfaser/Epoxid, Polyimid und BT/Epoxid, während auch anorganische Materialien als Substratoptionen in Frage kommen. Beispielsweise sind RO4534 und RO4535 keramikgefüllte, glasfaserverstärkte duroplastische Harzmaterialien, die eine ausgezeichnete Dimensionsstabilität und gleichmäßige mechanische Eigenschaften bieten und dadurch die passive Intermodulationsleistung (PIM) verbessern. Für Antennenanwendungen über 60 GHz ist gewalztes Kupfer die bevorzugte Kupferfolie, und für das Substrat sollten verlustarme PTFE-Materialien ausgewählt werden, wie z. B. DiClad 880-Laminate oder die RO3003-Serie von keramikgefüllten PTFE-Verbundwerkstoffen.
Ätzen und Drucken
Das Ätzen oder Drucken von Antennen mustern ist ein entscheidender Schritt bei der Herstellung von pcb antenne. Hochpräzise Ätzverfahren und fortschrittliche Drucktechniken gewährleisten die Genauigkeit und Konsistenz der Antennenmuster und verbessern so die Gesamtleistung der Antenne. Geätzte Antennen bieten erhebliche Vorteile in Bezug auf hohe Präzision und robuste Zuverlässigkeit.
Aufgrund ihrer komplexen Herstellungsprozesse und höheren Kosten sind sie jedoch für strukturell komplizierte Antennen ungeeignet. Beim fotochemischen Ätzverfahren wird ein lichtempfindlicher Resist oder Trockenfilm-Resist auf ein sauberes kupferkaschiertes Laminat aufgetragen. Anschließend erfolgen Belichtung, Entwicklung, Filmhärtung und Ätzung, um das Bild des Stromkreises zu erzeugen. Geätzte Antennen bestehen in der Regel aus Kupfer oder Aluminium und werden mit ähnlichen Verfahren wie flexible Leiterplatten hergestellt. Bei einem typischen Leiterplattenherstellungsprozess kommt das „Musterplattierungsverfahren” zum Einsatz, bei dem eine Blei-Zinn-Resistschicht auf die Kupferfolienabschnitte (die Schaltungsmusterbereiche) aufgebracht wird, die erhalten bleiben sollen, und anschließend die restliche Kupferfolie chemisch weggeätzt wird.
Mehrlagen-leiterplatten-design
Um komplexe Antennenstrukturen und eine höhere Integration zu erreichen, werden bei pcb antenne häufig mehrschichtige Leiterplatten konstruktionen verwendet. Die Signalführung und Abschirmung zwischen verschiedenen Schichten verbessern die Antennen leistung und die Störfestigkeit. Beispielsweise ermöglicht das HDI-Stacking (High-Density Interconnect) die Verbindung von mehrschichtigen Schaltungen über präzise gesteuerte Blind- und Buried-Vias, deren Durchmesser deutlich kleiner sind als herkömmliche PCB-Durchkontaktierungen. Diese verfeinerte Verbindungsmethode reduziert nicht nur das Volumen der Leiterplatte, sondern erhöht auch die Routing-Dichte.
Mehrlagige leiterplatte finden breite Anwendung in der Computertechnik und erfüllen die Anforderungen an schnelle Signalübertragung, Stabilität und Integration. Höhere Dielektrizitätskonstanten in mehrschichtigen Leiterplatten materialien ermöglichen kleinere Antennenabmessungen, verringern jedoch auch die Antennenbandbreite. Keramikantennen, die höhere Dielektrizitätskonstanten als Leiterplattensubstrate aufweisen, minimieren die Antennengröße effektiv. Bei der Konstruktion von ehrlagige leiterplatte muss die Anzahl der Schichten auf der Grundlage der Schaltungsgröße, der Leiterplattenabmessungen und der Anforderungen an die elektromagnetische Verträglichkeit (EMV) festgelegt werden.
Oberflächenbehandlung
Die Oberflächenbehandlung von Antennen hat einen erheblichen Einfluss auf deren Leistung und Haltbarkeit. Verfahren wie Vergoldung oder Verzinnung verbessern die Leitfähigkeit und Oxidationsbeständigkeit und verlängern so die Lebensdauer der Antenne. Der grundlegende Zweck der Oberflächenbehandlung von Leiterplatten besteht darin, eine gute Lötbarkeit oder elektrische Leistung sicherzustellen. Denn Kupfer oxidiert leicht an der Luft. Wenn die Kupferschicht oxidiert, kann dies zu kalten Lötstellen, falschen Lötstellen oder sogar dazu führen, dass Pads nicht mehr an Bauteile gelötet werden können.
Zu den gängigen Oberflächenbehandlungen von Leiterplatten gehören OSP (Organic Solderability Preservative), Heißverzinnung, chemische Vernickelung/Vergoldung, chemische Versilberung, chemische Verzinnung und chemische Vergoldung. Dabei handelt es sich bei OSP um ein Verfahren, bei dem auf blanken Kupferoberflächen chemisch eine organische Filmschicht aufgebracht wird, die Oxidationsbeständigkeit, Temperaturwechselbeständigkeit und Feuchtigkeitsbeständigkeit bietet. Bei der Oberflächenbehandlung von Millimeterwellen-pcb antenne ist die Versilberung in Bezug auf die HF-Leistung in der Regel der Vergoldung überlegen und bietet eine insgesamt bessere Antenneneffizienz.
Anwendungsbereiche für pcb antenne:
Unterhaltungselektronik: Smartphones (5G/Wi-Fi/Bluetooth), Tablets, Smartwatches.
Internet der Dinge (IoT): Sensorknoten, RFID-Tags, Smart-Home-Geräte (z. B. ZigBee-Module).
Automobilelektronik: GPS-Navigation, schlüssellose Zugangssysteme, Kommunikationsmodule im Fahrzeug.
Industrie und Medizin: Industrielle drahtlose Steuerung, Fernüberwachungsgeräte, medizinische Monitore.
Kommunikationsinfrastruktur: 5G-Basisstationsantennen-Arrays, Small Cells.
Als in Leiterplatten integrierte Antennen spielen pcb antenne aufgrund ihrer Miniaturisierung, hohen Integration und Kosteneffizienz eine unverzichtbare Rolle in der modernen drahtlosen Kommunikation. Mit Blick auf die Zukunft werden sich pcb antenne weiter in Richtung Multifunktionalität, verbesserte Leistung und reduzierte Abmessungen entwickeln. Durch innovative Designmethoden und Fertigungstechniken sind pcb antenne bereit, Durchbrüche in neuen Bereichen zu erzielen, die drahtlosen Kommunikationstechnologien weiter voranzutreiben und mehr Komfort und Möglichkeiten für das moderne Leben zu erschließen.
