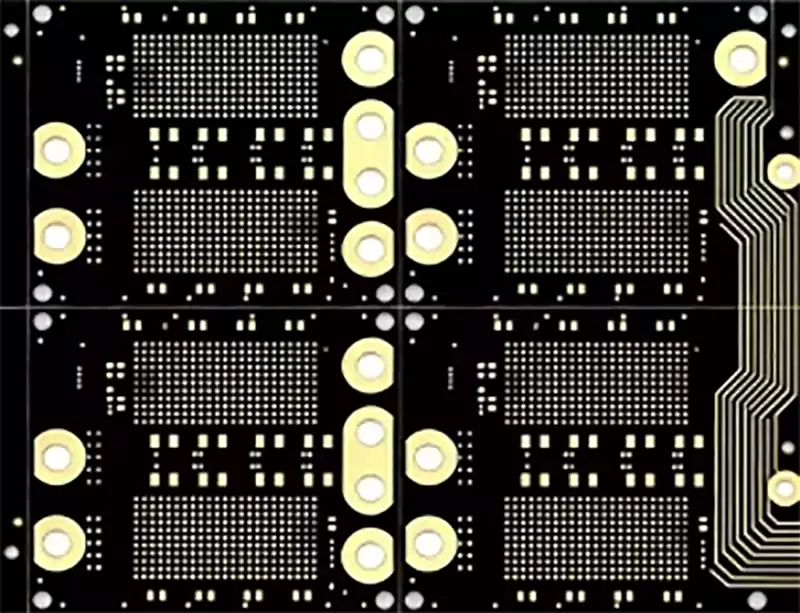

Rogers materialien beziehen sich in der Regel auf eine Reihe von hochleistungsfähigen kupferkaschierten Laminaten (CCL), die von der Rogers Corporation hergestellt werden, darunter vor allem die Serien Rogers RO4000, RO3000 und RT/duroid. Bei diesen Materialien handelt es sich nicht um herkömmliche Glasfaser-Epoxid-Systeme, sondern um speziell für Hochfrequenzanwendungen entwickelte Materialien, deren Kern aus Kohlenwasserstoffharzen, keramikgefülltem PTFE oder modifizierten Harzsystemen besteht.
Im Vergleich zu FR-4 liegt das charakteristische Merkmal von Rogers materialien in ihrer hochstabilen Dielektrizitätskonstante (Dk) und ihrem dielektrischen Verlustfaktor (Df), die nur minimale Schwankungen bei Frequenz-, Temperatur- oder Umweltänderungen aufweisen.
Wichtige elektrische Leistungsvorteile von Rogers materialien
1.Stabile und kontrollierbare Dielektrizitätskonstante (Dk)
Die Dielektrizitätskonstante (Dk) ist der Kernparameter, der die Ausbreitungsgeschwindigkeit und die charakteristische Impedanz elektromagnetischer Wellen in einem Medium bestimmt. In digitalen Hochgeschwindigkeits- und HF-Schaltungen führt jede Schwankung der Dk direkt zu Impedanzfehlanpassungen, Timing-Fehlern und Problemen mit der Signalintegrität.
Rogers materialien weisen eine typischerweise stabile Dk-Verteilung im Bereich von 2,2 bis 3,5 auf und erzielen durch strenge Formulierungskontrollen und Fertigungsprozesse minimale Chargenschwankungen. Im Gegensatz zu herkömmlichen FR-4-Materialien, die unter Frequenz- und Umgebungsschwankungen eine erhebliche Dk-Drift aufweisen, bieten Rogers materialien eine äußerst konsistente dielektrische Leistung über ein breites Frequenzspektrum.
Dieses stabile, vorhersehbare Dk-Verhalten bietet Konstrukteuren mehr Sicherheit bei Impedanzberechnungen, der Anpassung von Differentialpaaren und der Längenkompensation. Es eignet sich besonders für Hochgeschwindigkeits-SerDes, RF-Frontends und Millimeterwellen-Schaltungsdesigns, die eine strenge Zeitgenauigkeit, Phasenkonsistenz und Ausbreitungsverzögerungskontrolle erfordern.
2.Extrem geringer dielektrischer Verlust (Df)
Der dielektrische Verlustfaktor (Df) spiegelt direkt die Fähigkeit eines Materials wider, elektrische Energie in Wechselstromfeldern in Wärme umzuwandeln, was eine Hauptursache für die Dämpfung von Hochfrequenzsignalen darstellt. Bei GHz- und sogar Millimeterwellenfrequenzen haben Schwankungen des Df oft einen entscheidenden Einfluss auf die Systemleistung.
Rogers materialien verwenden verlustarme Harzsysteme und hochreine Füllstoffe und erreichen damit einen deutlich niedrigeren Df-Wert als herkömmliches FR-4. Dadurch werden Einfügungsverluste und Signalverzerrungen, die durch dielektrische Verluste unter Hochfrequenzbedingungen verursacht werden, effektiv reduziert.
Das bedeutet, dass Rogers materialien bei identischen Leiterbahnlängen und strukturellen Bedingungen Folgendes leisten können:
Deutliche Reduzierung der Amplitudendämpfung von Hochfrequenzsignalen
Verbesserung des Signal-Rausch-Verhältnisses (SNR) des Systems
Verlängerung der effektiven Übertragungsentfernung
Verringerung der Abhängigkeit von Signalverstärkungs- und Entzerrungskreisen
Folglich ist ein niedriger Df-Wert zu einem entscheidenden technischen Grund für die Auswahl von Rogers materialien in HF-Kommunikations-, Millimeterwellenradar- und Hochgeschwindigkeits-Backplane-Anwendungen geworden.
3.Außergewöhnliche Hochfrequenzkonsistenz
In Hochfrequenzanwendungen erweist sich die Konsistenz der Materialparameter oft als wichtiger als die „Absolutwerte” einzelner Messgrößen. Rogers materialien behalten über verschiedene Frequenzbereiche hinweg eine hochstabile elektrische Leistung bei und vermeiden so durch steigende Frequenzen verursachte Dk-Nichtlinearitätsschwankungen.
Diese herausragende Hochfrequenzkonsistenz mindert effektiv die folgenden Risiken:
Hochfrequenz-Impedanzfehlanpassung
Erhöhte Signalreflexion und Stehwellenverhältnis
Anhäufung von Phasenfehlern
Erhöhte Komplexität der Systemfehlerbehebung
Bei Breitband-HF-Systemen, Multiband-Antennen und Kommunikationslösungen mit Modulation höherer Ordnung verbessert die Hochfrequenzkonsistenz der Materialien von Rogers die Wiederholbarkeit und die allgemeine Zuverlässigkeit des Systems erheblich.
Thermische und mechanische Eigenschaften
Über ihre Vorteile hinsichtlich der elektrischen Leistung hinaus wurden die Materialien von Rogers systematisch hinsichtlich ihrer thermischen und mechanischen Eigenschaften optimiert, um den Anforderungen hochzuverlässiger Anwendungen gerecht zu werden.
1.Niedriger Wärmeausdehnungskoeffizient (CTE)
In mehrschichtigen Leiterplatten und hochzuverlässigen elektronischen Systemen wirkt sich das Wärmeausdehnungsverhalten des Materials direkt auf die Integrität der Durchkontaktierungen, die Langlebigkeit der Lötstellen und die Verbindungsfestigkeit zwischen den Schichten aus. Die Materialien von Rogers weisen einen Z-Achsen-CTE auf, der dem von Kupfer sehr ähnlich ist, wodurch eine hervorragende Kompatibilität mit kupferbeschichteten Durchkontaktierungen gewährleistet ist.
Diese Eigenschaft reduziert wirksam die während des Temperaturwechsels auftretenden mechanischen Spannungen und minimiert die Wahrscheinlichkeit von:
Rissen in durchkontaktierten Löchern
Fehlern in den Verbindungen der inneren Schichten
Zuverlässigkeitsminderung aufgrund langfristiger thermischer Ermüdung
Es eignet sich besonders für Leiterplatten mit hoher Schichtanzahl, anspruchsvolle Temperaturumgebungen sowie Kommunikations- und industrielle Elektronikgeräte, die über längere Zeiträume kontinuierlich betrieben werden.
2.Hervorragende Wärmebeständigkeit
Rogers materialien wurden entwickelt, um den Anforderungen der modernen Elektronikfertigung gerecht zu werden, und zeigen eine stabile Leistung bei bleifreien Reflow-Lötprozessen mit hohen Temperaturen. Das Materialsystem behält auch nach wiederholten Thermoschockzyklen eine ausgezeichnete dielektrische Struktur und Schichtverbindungsfestigkeit bei.
Die hervorragende Wärmebeständigkeit verhindert wirksam:
Delaminierung der Platte
Verschlechterung der dielektrischen Eigenschaften
Drift der Hochfrequenzparameter
Verringerte Zuverlässigkeit der Lötstellen
Dies ist besonders wichtig für hochwertige, hochzuverlässige Elektronikprodukte.
3.Hervorragende Dimensionsstabilität
In Hochfrequenz- und Mikrowellenschaltungen können geringfügige Abweichungen in der Leiterbahnbreite, dem Abstand oder der dielektrischen Dicke zu erheblichen Impedanzabweichungen führen. Materialien von Rogers weisen eine außergewöhnliche Dimensionsstabilität mit minimaler Verformung während der Verarbeitung und Wärmebehandlung auf.
Diese Eigenschaft macht sie besonders geeignet für:
Hochfrequenzübertragungsstrukturen wie Mikrostreifen und Streifenleitungen
Schaltungsdesigns mit feinen Leiterbahnbreiten und -abständen
Hochpräzise HF- und Antennenstrukturen
Rogers materialien werden in folgenden Bereichen intensiv eingesetzt:
HF- und Mikrowellen-Kommunikationsgeräte (Basisstationen, Leistungsverstärker, Antennen)
Automobilradar (77-GHz-/79-GHz-Millimeterwellenradar)
Satellitenkommunikation und Luft- und Raumfahrtelektronik
Hochgeschwindigkeits-Backplanes und Schnittstellenmodule in Servern und Netzwerkgeräten
Medizinische Bildgebung und hochpräzise Testinstrumente
Rogers materialien bieten aufgrund ihrer stabilen, kontrollierbaren Dielektrizitätskonstante, ihrer extrem geringen dielektrischen Verluste und ihrer hervorragenden Hochfrequenzkonsistenz erhebliche technische Vorteile in Hochfrequenz-, Hochgeschwindigkeits- und hochzuverlässigen Leiterplattenanwendungen. Da die Kommunikationsfrequenzen weiter steigen, die Datenraten zunehmen und Millimeterwellen- und Hochgeschwindigkeits-Verbindungstechnologien sich rasch verbreiten, haben herkömmliche FR-4 Materialien Schwierigkeiten, die Leistungsanforderungen von High-End-Elektroniksystemen vollständig zu erfüllen. Vor diesem Hintergrund sind Rogers materialien mit ihrem speziellen Design für Hochfrequenzanwendungen – zu unverzichtbaren Schlüsselsubstraten in Bereichen wie HF-Kommunikation, Automobilradar, Luft- und Raumfahrt und Hochgeschwindigkeits-Rechenzentren geworden.
