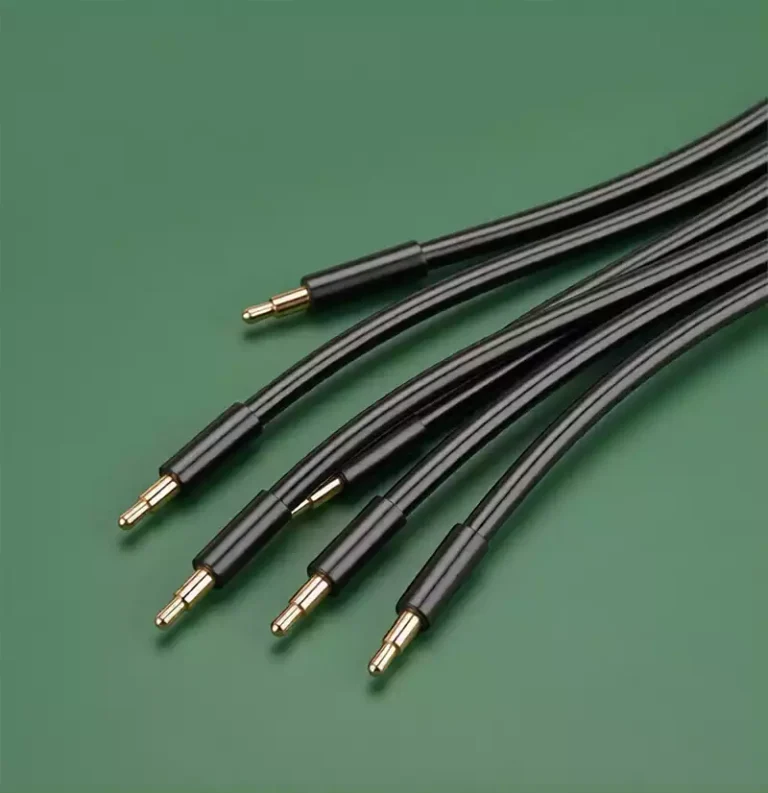

Los cable de radiofrecuencia son cables que transmiten energía electromagnética en el rango de radiofrecuencia. Son componentes indispensables en diversos sistemas de radiocomunicación y equipos electrónicos, y se utilizan ampliamente en comunicaciones inalámbricas, radiodifusión, televisión, radares, navegación, informática e instrumentación.
Composición básica
Los cable de radiofrecuencia, también denominados cables coaxiales, están compuestos por un conductor interno y un conductor externo coaxiales, así como por un medio que sostiene ambos conductores.
Conductor interno
Material: normalmente se utilizan materiales metálicos con buenas propiedades conductoras, como el cobre o el aluminio. El cobre, que presenta una alta conductividad eléctrica y buenas propiedades mecánicas, es el material más utilizado para el conductor interno; el aluminio, por su parte, tiene un coste relativamente más bajo y se emplea en aplicaciones en las que los requisitos de rendimiento no son especialmente exigentes y se da prioridad al coste.
Forma: Las formas más comunes son la cilíndrica maciza y la trenzada. El conductor interno cilíndrico macizo tiene un proceso de fabricación sencillo y un coste reducido, por lo que es adecuado para la transmisión de señales de radiofrecuencia en las bandas de frecuencia media y baja; el conductor interno trenzado está formado por múltiples hilos metálicos finos entrelazados, lo que le confiere una buena flexibilidad y resistencia a la flexión, por lo que se utiliza a menudo en aplicaciones que requieren flexiones frecuentes, como los cables de conexión de dispositivos móviles.
Medios aislantes
Materiales: Los materiales aislantes más comunes son el polietileno (PE), el politetrafluoroetileno (PTFE) y el polietileno espumado, entre otros. El polietileno presenta buenas propiedades eléctricas y de procesamiento, además de un coste reducido, por lo que se utiliza ampliamente en cable de radiofrecuencia generales; el politetrafluoroetileno ofrece una excelente resistencia a las altas temperaturas y a la corrosión química, por lo que es adecuado para la transmisión de señales de radiofrecuencia en entornos con altas temperaturas y condiciones adversas.
El polietileno espumado se fabrica añadiendo un agente espumante al polietileno; presenta una constante dieléctrica y una pérdida dieléctrica bajas, lo que permite reducir eficazmente la atenuación durante la transmisión de la señal, por lo que se utiliza habitualmente en cable de radiofrecuencia de alta y ultraalta frecuencia.
Estructura: el medio aislante puede ser macizo, o bien presentar una estructura de aislamiento por aire o semi-aislamiento por aire. La estructura de aislamiento macizo es sencilla y fácil de fabricar; la estructura de aislamiento por aire consiste en dejar un espacio de aire entre los conductores interior y exterior; dado que el aire tiene una constante dieléctrica baja, permite reducir aún más la atenuación de la señal, pero su proceso de fabricación es relativamente complejo; la estructura de semi-aislamiento por aire se sitúa entre el aislamiento macizo y el aislamiento por aire, y se consigue, por ejemplo, mediante la incorporación de poros de aire en el medio aislante.
Conductor exterior
Material: por lo general se utilizan materiales metálicos como el cobre o el aluminio, similares a los del conductor interior, pero prestando mayor atención a sus propiedades de apantallamiento y resistencia mecánica.
Estructura: las estructuras más comunes son las trenzadas, tubulares y de tubo corrugado. El conductor exterior trenzado está formado por hilos metálicos entrelazados, presenta una buena flexibilidad y propiedades de apantallamiento, y es adecuado para aplicaciones que requieren flexiones frecuentes; el conductor exterior tubular es un tubo metálico completo, con buenas propiedades de apantallamiento, pero con menor flexibilidad, y se utiliza a menudo en cable de radiofrecuencia de instalación fija; el conductor exterior corrugado consiste en un tubo metálico al que se le han realizado estrías, lo que le confiere cierta flexibilidad a la vez que mantiene buenas propiedades de apantallamiento, por lo que es adecuado para aplicaciones que exigen un alto nivel tanto de flexibilidad como de apantallamiento.
Cubierta protectora
Materiales: los materiales más comunes para la cubierta protectora son el policloruro de vinilo (PVC), el polietileno (PE) y el poliuretano (PU), entre otros. El policloruro de vinilo (PVC) presenta una buena resistencia al desgaste, a la corrosión y es ignífugo, además de tener un coste relativamente bajo, por lo que se utiliza ampliamente en cable de radiofrecuencia generales; el polietileno (PE) ofrece una buena flexibilidad y resistencia a la intemperie, por lo que es adecuado para cable de radiofrecuencia de uso exterior; el poliuretano (PU) posee una excelente resistencia al desgaste, al aceite y a la corrosión química, y se utiliza habitualmente en cable de radiofrecuencia destinados a entornos hostiles.
Función: La cubierta cumple principalmente la función de proteger la estructura interna del cable, evitando que este sufra daños mecánicos, corrosión química y los efectos de los factores ambientales, al tiempo que mejora la calidad estética y el tacto del cable.
En las transmisiones de radiofrecuencia de las comunicaciones inalámbricas, la radiodifusión y la televisión, los cable de radiofrecuencia son equipos importantes. Si se eligen de forma inadecuada, no solo se producirá un desperdicio y un aumento de los costes de inversión, sino que también provocarán inestabilidad en el funcionamiento del sistema, darán lugar a fallos y causarán daños en los equipos.
Las características de los cable de radiofrecuencia incluyen propiedades eléctricas y mecánicas. Las propiedades eléctricas abarcan la impedancia característica, las pérdidas de transmisión y sus características de frecuencia, las características de temperatura, las características de blindaje, la potencia nominal y la tensión máxima soportada. Las propiedades mecánicas incluyen el radio de curvatura mínimo, el peso por unidad de longitud, la tensión máxima admisible, así como las características de envejecimiento y la uniformidad del cable.
Clasificación de los cable de radiofrecuencia
Clasificación según la estructura

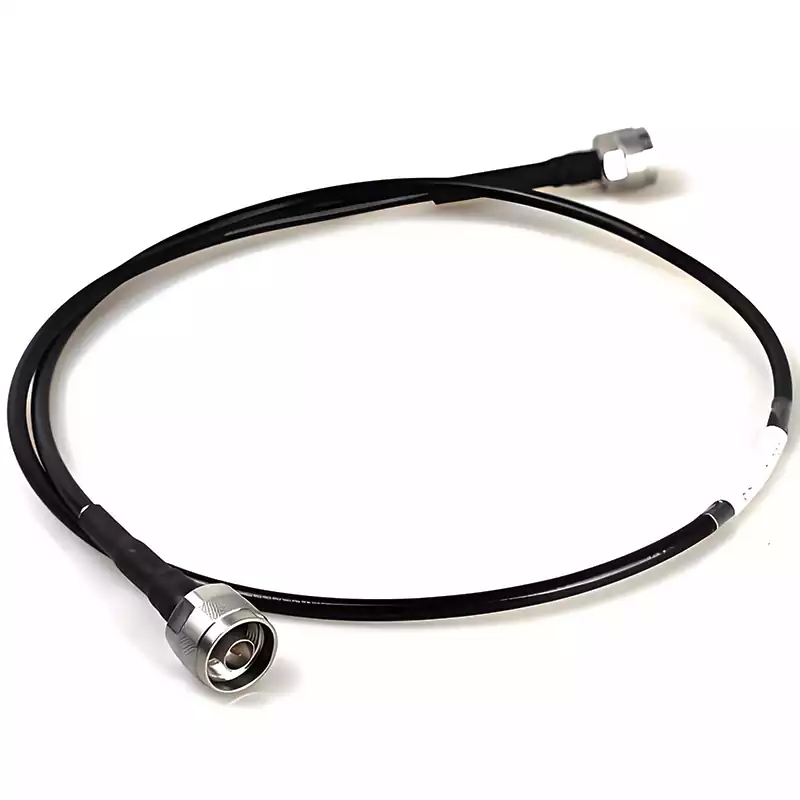

Cables coaxiales de radiofrecuencia
Los cables coaxiales de radiofrecuencia son el tipo de estructura más utilizado. Sus conductores interno y externo están dispuestos de forma concéntrica, lo que hace que la energía electromagnética se propague de forma restringida por el dieléctrico situado entre ambos conductores. Por este motivo, los cables coaxiales de radiofrecuencia presentan numerosas ventajas significativas, como una baja atenuación de la señal, un excelente rendimiento de apantallamiento, un amplio rango de bandas de frecuencia y un rendimiento estable. Se utilizan habitualmente para transmitir energía de radiofrecuencia en un rango de frecuencias comprendido entre 500 kHz y 18 GHz.
Los cables coaxiales de radiofrecuencia más comunes son los de 50 Ω y los de 75 Ω. Entre ellos, los cables coaxiales de radiofrecuencia con una impedancia característica de 75 Ω se utilizan habitualmente en redes de televisión por cable (CATV), por lo que también se denominan cables CATV. El ancho de banda de transmisión de este tipo de cable puede alcanzar un máximo de 1 GHz, aunque el ancho de banda de transmisión habitual de los cables CATV es de 750 MHz.
Cable rf simétricos
El campo electromagnético del circuito de los cable rf simétricos se encuentra en estado abierto. En condiciones de alta frecuencia, irradia energía electromagnética hacia el exterior, lo que no solo provoca una mayor atenuación de la señal, sino que también empeora el rendimiento del blindaje. Además, las condiciones atmosféricas también influyen en su rendimiento. Debido a estos factores, los cable de radiofrecuencia simétricos se utilizan relativamente poco en la práctica y se aplican principalmente en escenarios de baja radiofrecuencia o de alimentación simétrica.
cable de radiofrecuencia en espiral
En los cables coaxiales o simétricos, el conductor a veces se fabrica en forma de bobina en espiral. De esta manera, se puede aumentar la inductancia del cable, lo que a su vez modifica la impedancia de onda del cable y retrasa el tiempo de transmisión de la energía electromagnética. Entre ellos, los cables cuyo objetivo principal es aumentar la impedancia de onda se denominan cables de alta impedancia, mientras que los que tienen como objetivo principal retrasar el tiempo de transmisión de la energía electromagnética se denominan cables de retardo. Si la densidad de bobinado de la espiral varía a lo largo de su longitud, también se pueden fabricar cables de impedancia variable.
Clasificación según el tipo de aislamiento
Cables con aislamiento sólido
En este tipo de cables, el espacio entre los conductores interno y externo se rellena completamente con un dieléctrico sólido de alta frecuencia. La mayoría de los cables coaxiales flexibles de radiofrecuencia adoptan este tipo de aislamiento.
Cables con aislamiento de aire
En los cables con aislamiento de aire, salvo una parte del dieléctrico sólido que sirve para sostener los conductores interno y externo, el resto del espacio está ocupado por aire. Su característica estructural radica en que no es necesario atravesar una capa de dieléctrico para pasar de un conductor a otro. Los cables con aislamiento de aire presentan una atenuación de señal extremadamente baja y son el tipo de estructura más habitual en aplicaciones de ultraalta frecuencia.
Cables con aislamiento semi-aéreo
La estructura de aislamiento de los cables con aislamiento semi-aéreo se sitúa entre el aislamiento sólido y el aislamiento aéreo, y está compuesta por una combinación de aire y dieléctrico sólido. Sin embargo, es necesario atravesar una capa de dieléctrico sólido para pasar de un conductor a otro.
Clasificación por material de aislamiento
Los cable de radiofrecuencia se pueden clasificar, según el material de aislamiento, en cables con aislamiento de plástico, cables con aislamiento de caucho y cables con aislamiento mineral inorgánico.
Clasificación por flexibilidad
Según su flexibilidad, los cable de radiofrecuencia se pueden clasificar en cables flexibles, cables planos flexibles y cables rígidos, entre otros.
Clasificación por potencia de transmisión
Los cable de radiofrecuencia se pueden clasificar según la potencia de transmisión en cables de baja potencia (menos de 0,5 kW), cables de potencia media (0,5-5 kW) y cables de alta potencia (más de 5 kW).
Clasificación según las características de uso del producto
En función de las características de uso del producto, los cable de radiofrecuencia se pueden clasificar en cables de baja atenuación, cables de bajo ruido, cables micro y mini, y cables de alta estabilidad de fase, entre otros.
Materiales de los cable rf
Cobre
El cobre es el material más utilizado para los conductores de los cable de radiofrecuencia. Posee una buena conductividad y ductilidad, lo que garantiza una transmisión eficiente de la señal. Al mismo tiempo, el cobre tiene una alta resistencia a la corrosión, por lo que puede mantenerse estable en diversos entornos. Sin embargo, el cobre tiene un precio relativamente alto y es bastante pesado, por lo que puede no ser la mejor opción en algunas aplicaciones con requisitos estrictos de peso.
Aluminio
El aluminio, al ser un metal ligero, también tiene una amplia aplicación en los cable de radiofrecuencia. En comparación con el cobre, el aluminio tiene una densidad menor, lo que permite reducir el peso del cable y facilita su instalación y transporte. Además, el coste del aluminio es relativamente bajo, lo que contribuye a reducir el coste total del proyecto. No obstante, la conductividad del aluminio es ligeramente inferior a la del cobre y puede presentar un rendimiento deficiente en algunos entornos corrosivos.
Plata
La plata es uno de los metales con mejor conductividad, por lo que se utiliza en determinados cable de radiofrecuencia de alto rendimiento. Los cables de plata ofrecen una transmisión de señal excelente y reducen la pérdida de señal. Sin embargo, la plata es cara y es susceptible a la oxidación y la corrosión, por lo que requiere medidas de protección especiales.
Aleaciones
Para combinar las ventajas de diferentes metales, en los cable de radiofrecuencia también se utilizan aleaciones. Por ejemplo, la aleación de cobre y aluminio combina la buena conductividad del cobre con la ligereza del aluminio. Los cables de aleación pueden personalizarse según las necesidades concretas para cumplir requisitos de rendimiento específicos. Sin embargo, el coste de fabricación de los cables de aleación suele ser elevado y pueden mostrar inestabilidad en determinados entornos extremos.
Ámbitos de aplicación de los cable de radiofrecuencia:
Sistemas de comunicaciones: los cable rf se utilizan ampliamente en sistemas de comunicaciones inalámbricas, como estaciones base de telefonía móvil, enlaces de microondas y sistemas de comunicaciones por satélite, para transmitir señales de radiofrecuencia y conectar los distintos dispositivos.
Radiodifusión y televisión: en el ámbito de la radiodifusión y la televisión, los cable de radiofrecuencia se utilizan para transmitir señales de radiodifusión y conectar dispositivos como antenas, sintonizadores de FM y moduladores de AM, garantizando así una transmisión estable de la señal.
Sistemas de radar: en los sistemas de radar es necesario transmitir y recibir señales de radiofrecuencia de alta frecuencia; los cable de radiofrecuencia desempeñan la función de conectar la antena con el transmisor y el receptor del radar, entre otros dispositivos.

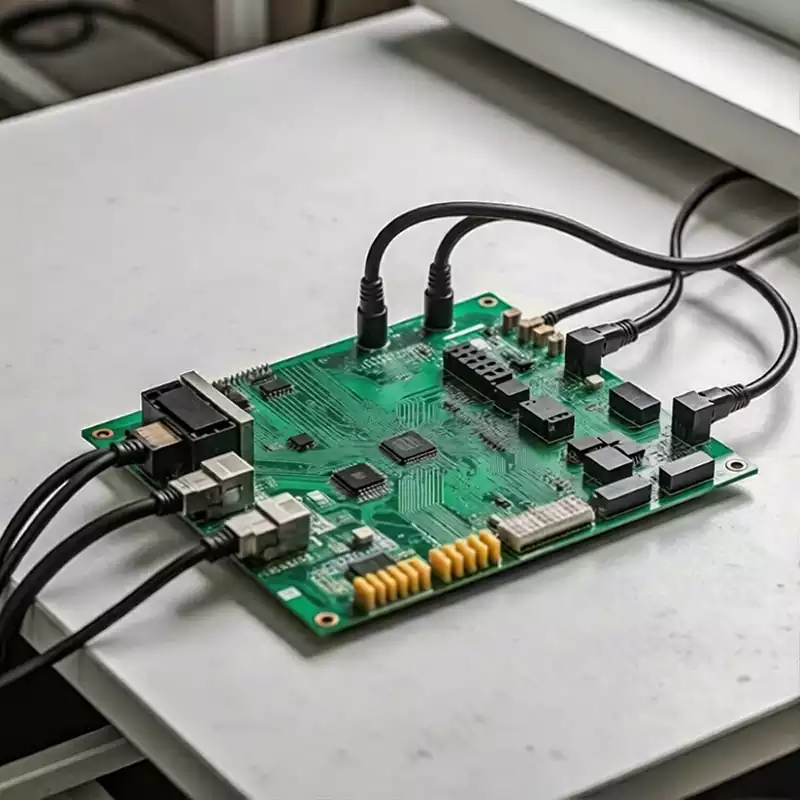

Instrumentos de medición: en campos como los experimentos científicos y las mediciones de ingeniería, los cable de radiofrecuencia se utilizan para conectar equipos de prueba, generadores de señales, analizadores de espectro y otros instrumentos, con el fin de realizar pruebas y análisis de señales de radiofrecuencia.
Sector aeroespacial: en los ámbitos de la aviación y la astronáutica, los cable de radiofrecuencia se utilizan para conectar radares aeronáuticos, sistemas de navegación y equipos de comunicaciones, garantizando la calidad de la transmisión y las comunicaciones de las señales de radiofrecuencia.
Funciones de los cable de radiofrecuencia
La función principal de los cable rf es transmitir eficazmente señales electromagnéticas de alta frecuencia, con el objetivo fundamental de reducir al mínimo la pérdida de señal y las interferencias entre la fuente de señal y el equipo receptor, manteniendo al mismo tiempo la integridad de la señal. En concreto, incluyen:
Transmisión de señales de radiofrecuencia: transmite las señales de radiofrecuencia desde el extremo emisor hasta el receptor u otros dispositivos.
Blindaje contra interferencias electromagnéticas: los cable de radiofrecuencia suelen adoptar una estructura coaxial, con un buen efecto de blindaje entre el conductor interno y el externo, lo que evita eficazmente que las interferencias electromagnéticas externas afecten a la calidad de la señal.
Resistencia a los efectos ambientales: su diseño presenta características de resistencia a la corrosión, a la temperatura y a la humedad, lo que garantiza la estabilidad de la transmisión de la señal en entornos complejos.
Mantenimiento de la adaptación de impedancia: mediante el control preciso de la impedancia del cable de radiofrecuencia (por lo general, 50 u 75 ohmios), se reducen las reflexiones de la señal y se mejora la eficiencia de la transmisión.
