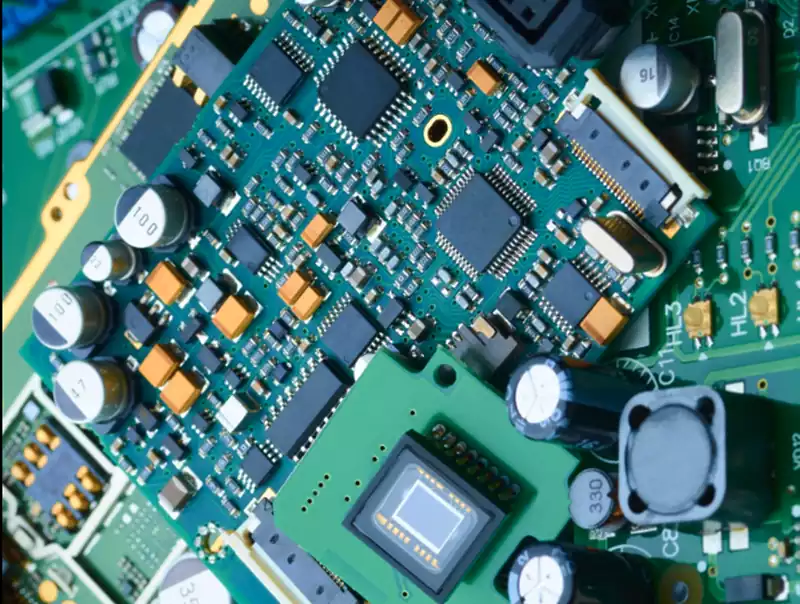

¿Qué es un PCBA? Montaje pcb son las siglas de «Printed Circuit Board Assembly» (montaje de circuito impreso). No se trata simplemente de una placa de circuito impreso (PCB), sino que implica el montaje de componentes electrónicos (como dispositivos de montaje en superficie [SMT] y componentes de orificio pasante [DIP]) sobre la placa PCB y la formación de un sistema de circuito completo mediante procesos como la soldadura.
¿Cuál es la diferencia entre PCB y PCBA?
Una PCB es la placa de circuito en bruto, sin componentes, mientras que un ensamblaje de PCB es el circuito terminado y listo para su funcionamiento inmediato. Una PCB se centra en el diseño físico de las rutas del circuito, mientras que un PCBA es el circuito funcional que incorpora componentes. Una regla mnemotécnica sencilla es: PCB + Componentes + Soldadura = montaje de circuito impreso. De hecho, un montaje de circuito impreso no puede existir sin una PCB: la PCB es el primer paso, y el ensamblaje de PCB se construye sobre ella.
Diferencias clave entre PCB y montaje pcb:
| Aspecto | Placa de circuito impreso | Montaje de circuito impreso |
| Definición | Placas de circuito impreso con componentes expuestos y sin montar que proporcionan conexiones eléctricas | Una placa de circuito impreso con componentes electrónicos montados en ella constituye un circuito funcional. |
| Función | Soporte mecánico y vías eléctricas para los componentes | Realizar funciones electrónicas específicas |
| Componente | Ninguno (placa de circuito en blanco) | Todos los componentes electrónicos necesarios (resistencias, condensadores, circuitos integrados, etc.) |
| Apariencia | Una placa de circuito impreso plana que incluye pistas conductoras, almohadillas y vías | Una placa PCBA equipada con diversos componentes electrónicos |
| Fabricación | Graba la capa de cobre del sustrato; aplica la capa de máscara de soldadura. | Colocar y soldar los componentes en la placa de circuito impreso (tecnología de montaje en superficie, tecnología de montaje en orificio) |
| Pruebas | Pruebas de continuidad y de cortocircuito en el cableado de cobre | Pruebas exhaustivas (pruebas de integración y pruebas funcionales) para garantizar el correcto funcionamiento |
| Escenario | Base/Piedestal | Circuitos terminados/operativos |
| Solicitud | Para su uso en las primeras fases de diseño, la creación de prototipos y la validación de circuitos | Para productos finales como teléfonos inteligentes, ordenadores y electrónica industrial |
¿Qué es la fabricación de PCBA? El proceso de producción de montaje de circuito impreso implica múltiples pasos secuenciales para completar la fabricación, que se dividen principalmente en varios flujos de trabajo principales: montaje SMT → inserción DIP → pruebas de montaje de circuito impreso → recubrimiento conformado.
Flujo del proceso de montaje de circuito impreso:
Montaje SMT
El montaje SMT es el paso inicial en la producción de placas de circuito impreso, y abarca múltiples operaciones de precisión: en primer lugar, se debe descongelar la pasta de soldadura refrigerada. Una vez que ha alcanzado la temperatura ambiente, se mezcla a fondo de forma manual o mediante equipos de agitación automatizados para garantizar que la homogeneidad de la pasta cumpla con los estándares de impresión. A continuación, la pasta de soldadura procesada se aplica de manera uniforme sobre la superficie de la plantilla.
Guiada por la acción de raspado direccional de una rasqueta, la pasta se deposita con precisión a través de las aberturas de la plantilla sobre las almohadillas designadas en la PCB. Inmediatamente después de la impresión, el equipo SPI (inspección de montaje superficial) realiza una inspección tridimensional del espesor. Este equipo supervisa en tiempo real parámetros críticos como el volumen, la altura y el desplazamiento de la pasta de soldadura, proporcionando datos de apoyo para el control del proceso.
Durante la fase de colocación de componentes, las máquinas de colocación de alta velocidad identifican con precisión los componentes electrónicos en los cargadores mediante sistemas de visión, logrando una colocación de alta precisión a velocidades de decenas a cientos de componentes por segundo con una precisión de posicionamiento de ±0.05 mm. A continuación, las placas de circuito impreso ensambladas pasan al proceso de soldadura por reflujo.
En un entorno de calentamiento protegido por nitrógeno, atraviesan cuatro zonas de temperatura: precalentamiento, mantenimiento, reflujo y enfriamiento. Esta secuencia provoca transiciones de fase en la pasta de soldadura —secado, fusión, humectación y solidificación— que, en última instancia, dan lugar a uniones fiables mediante compuestos intermetálicos. Tras la soldadura, toda la placa se somete a una inspección óptica automatizada (AOI) mediante tecnología de imágenes multiespectrales para la verificación sin contacto de la colocación de los componentes, la polaridad, la coplanaridad y la calidad de la soldadura, logrando una precisión de inspección a nivel de 5 μm.
Los defectos detectados por la AOI, como puentes, «tombstoning» o desalineación, requieren una reelaboración manual o automatizada en estaciones específicas. El proceso de reelaboración incluye la retirada de componentes, la limpieza de las almohadillas, la recolocación y la soldadura secundaria. Las estaciones de reelaboración por aire caliente permiten desoldar sin causar daños gracias a un control preciso de la temperatura. Todo el proceso de producción SMT debe llevarse a cabo en una sala limpia de Clase 10 000, manteniendo una temperatura ambiente de 23 ± 3 °C y una humedad relativa del 45 % ± 10 % para garantizar la calidad de la soldadura y la fiabilidad del producto.
Montaje de componentes DIP
El proceso de montaje de componentes DIP abarca varias etapas críticas, entre las que se incluyen la inserción, la soldadura por ola, el recorte de pines, el procesamiento posterior a la soldadura, la limpieza de la placa y la inspección de calidad. Estos pasos conforman en su conjunto el flujo de trabajo completo del montaje DIP.
Pruebas de montaje de circuito impreso
Las pruebas de montaje de circuito impreso abarcan múltiples aspectos, entre los que se incluyen las pruebas ICT, las pruebas FCT, las pruebas de envejecimiento y las pruebas de vibración. Estos métodos de prueba influyen directamente en el rendimiento y la calidad generales del producto. Por ejemplo, las pruebas ICT examinan principalmente la integridad de la soldadura de los componentes y la continuidad del circuito para garantizar la calidad de la soldadura.
Por el contrario, las pruebas FCT se centran en la verificación exhaustiva de los parámetros de entrada y salida de la placa PCBA, confirmando el cumplimiento de las especificaciones de diseño y los parámetros de rendimiento. A través de estas pruebas, nos aseguramos de que cada placa PCBA cumpla con los estándares de calidad predeterminados, sentando una base sólida para las etapas de producción posteriores.
Recubrimiento conformado de PCBA
Como proceso fundamental para salvaguardar la fiabilidad de los circuitos electrónicos, el recubrimiento conformado de montaje de circuito impreso mejora significativamente la resistencia de la placa de circuito a la corrosión ambiental mediante la formación de una capa protectora.
Este proceso emplea un método de aplicación por etapas: en primer lugar, se aplica una pulverización uniforme a un lado (lado A) del conjunto de la placa PCB, seguida de una etapa de precurado para lograr el secado inicial de la superficie. Tras dar la vuelta a la placa de circuito, se aplica el mismo proceso al lado opuesto (lado B). A continuación, el recubrimiento se cura completamente mediante un curado natural de 24 horas a temperatura ambiente.
Durante la aplicación, un medidor de espesor láser supervisa continuamente el espesor del recubrimiento para garantizar que se mantenga dentro del margen de proceso de 100-300 μm. Los sistemas de control ambiental mantienen parámetros estrictos de temperatura ≥16 °C y humedad relativa <75 % en el área de trabajo, complementados con un sistema de purificación libre de polvo (grado de limpieza ≥Clase 7 ISO) para evitar la contaminación por partículas.
Las placas de circuito impreso sometidas a este tratamiento de triple protección alcanzan un rendimiento global excepcional: la tensión de ruptura aumenta hasta ≥5 kV, la tasa de absorción de agua disminuye hasta <0,5 % y no se producen fugas incluso tras 72 horas en condiciones de alta temperatura y alta humedad (85 °C/85 % HR). Esto las hace especialmente adecuadas para aplicaciones exigentes, como la electrónica de automoción y los sistemas de control industrial.
Los procedimientos de prueba de los montaje de circuito impreso suelen adaptarse a los planes de prueba específicos del cliente, y el flujo de trabajo básico comprende:
Programación → Prueba ICT → Prueba FCT → Prueba de envejecimiento
1.Programación
Tras las operaciones de soldadura iniciales, los ingenieros comienzan a programar los microcontroladores integrados en el montaje de circuito impreso (PCBA) para habilitar funcionalidades específicas.
2.Pruebas ICT
Las pruebas ICT utilizan principalmente sondas de prueba que entran en contacto con los puntos de prueba del montaje de circuito impreso para verificar la continuidad del circuito, detectar cortocircuitos y evaluar la integridad de la soldadura de los componentes. Este método ofrece una alta precisión, indicaciones claras y una amplia aplicabilidad.
3.Pruebas FCT
Las pruebas FCT evalúan los parámetros ambientales, las características eléctricas (corriente/tensión) y las tensiones mecánicas (presión) en el conjunto de la placa de circuito impreso. Esta evaluación exhaustiva garantiza que todos los parámetros de la placa cumplan con las especificaciones del diseñador.
4.Prueba de envejecimiento
La prueba de envejecimiento simula situaciones de uso real alimentando la montaje de circuito impreso de forma continua y sin interrupciones. Esto permite detectar defectos difíciles de identificar y evaluar la vida útil del producto, garantizando su estabilidad.
Tras una serie de pruebas de montaje de circuito impreso, las placas PCBA que superan la inspección pueden etiquetarse como conformes. A continuación, se empaquetan y se envían.
