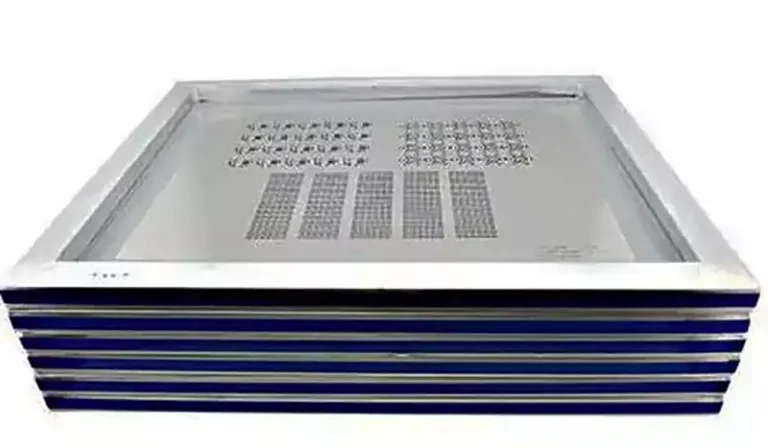

Las PCB estencil, también conocidas como estencil SMT, estencil SMT o estencil SMT, constituyen un componente indispensable del proceso SMT (tecnología de montaje superficial). Su función principal consiste en dispensar con precisión pasta de soldadura o pegamento rojo sobre las almohadillas de una placa de circuito impreso a través de sus aberturas, estableciendo así una base sólida para la colocación y soldadura de componentes electrónicos.
En la fabricación PCB, las estencil se emplean principalmente en el proceso de colocación, sirviendo para aplicar pasta de soldadura a las almohadillas de los paquetes de montaje superficial durante la soldadura. Al contar con aberturas alineadas con precisión con las almohadillas de colocación, la plantilla permite que la pasta de soldadura fluya con precisión hacia las almohadillas, logrando así una soldadura precisa. En consecuencia, la capa de plantilla dentro del software EDA existe únicamente para los dispositivos de montaje superficial, mientras que los componentes de orificio pasante no requieren dicha capa.
Las dimensiones habituales de las estencil son: 37 cm × 47 cm, 42 cm × 52 cm, 55 cm × 65 cm, 60 cm × 65 cm, 65 cm × 65 cm y 73,6 cm × 73,6 cm. Por lo general, las impresoras de pasta de soldadura totalmente automatizadas que se utilizan en las líneas de producción de montaje SMT requieren un tamaño mínimo de plantilla de 42 cm × 52 cm.
Los tipos de estencil más comunes son: estencil para pasta de soldadura, estencil para pegamento rojo, estencil escalonadas, estencil cortadas con láser y estencil de doble proceso. Las especificaciones de grosor de las estencil varían mucho, siendo las opciones más comunes 0,8 mm, 1,0 mm, 1,2 mm, 0,13 mm, 0,15 mm, 0,18 mm, 0,2 mm, 0,25 mm y 0,3 mm. Entre ellas, las estencil para pasta de soldadura suelen tener un grosor de entre 0,05 mm y 0,15 mm, mientras que las estencil para pegamento rojo suelen medir entre 0,18 mm y 0,3 mm.
Estencil para pasta de soldadura:
Las estencil para pasta de soldadura tienen una amplia aplicación en las instalaciones de montaje SMT. Su proceso de fabricación no es rígido, sino que requiere un ajuste flexible de las dimensiones de la abertura para cumplir con los requisitos específicos del proceso. En el caso de los componentes que requieren un volumen considerable de pasta de soldadura, se suele evitar aumentar el espesor de la plantilla. En su lugar, las soluciones consisten en ampliar el tamaño de la almohadilla y la abertura de la plantilla. Esto se debe a que las estencil de pasta de soldadura excesivamente gruesas pueden causar problemas de procesamiento, como cortocircuitos en circuitos integrados densamente empaquetados y componentes similares.
Estencil de pasta de soldadura roja:
Con la creciente miniaturización de los componentes, las estencil de pasta de soldadura roja se están eliminando gradualmente en los procesos de producción de montaje SMT. Actualmente, solo se conservan para placas que contienen componentes de alta potencia y dispositivos chip, como las placas de alimentación.
Estencil escalonadas:
La característica de diseño de las estencil escalonadas es la formación de dos o más espesores distintos en una sola plantilla. Este diseño responde a los diferentes requisitos de volumen de soldadura de los distintos componentes y permite alojar piezas electrónicas de diferentes tamaños en una sola placa de circuito impreso, manteniendo la calidad de la soldadura. Para lograr un control preciso del volumen de soldadura mediante la impresión de diferentes espesores de pasta en la misma superficie de la plantilla, se desarrollaron las estencil escalonadas (es decir, el engrosamiento local STEP-UP y el adelgazamiento local STEP-DOWN).
Estencil cortadas con láser:
Las estencil cortadas con láser se fabrican principalmente a máquina para transferir cantidades precisas de pasta de soldadura o máscara de soldadura roja a posiciones designadas en placas de circuito impreso sin componentes. Los operadores solo tienen que diseñar las aberturas e importar/exportar los archivos; a continuación, las máquinas de corte por láser graban las estencil según estas especificaciones. El pulido posterior mejora el rendimiento de la deposición de soldadura, lo que permite no solo una producción rápida, sino también una calidad superior.
El papel fundamental de las PCB estencil en el montaje SMT
Aplicación precisa de pasta de soldadura: Las estencil controlan la cantidad y la colocación de la pasta de soldadura mediante el tamaño y la disposición de sus aberturas, lo que garantiza que cada almohadilla reciba la cantidad correcta. Las estencil de alta precisión garantizan una impresión precisa de la pasta de soldadura en el centro de las almohadillas, lo que reduce las dificultades de alineación durante la colocación y mejora la precisión y la eficiencia de la misma. Por el contrario, las estencil mal fabricadas o las aberturas mal diseñadas pueden provocar una desalineación de la pasta de soldadura o una distribución desigual, lo que en casos graves puede dar lugar a defectos de soldadura.
Mayor eficiencia de producción: En el montaje SMT, el tiempo es dinero. El uso de estencil aumenta considerablemente la eficiencia de la producción. Gracias a las estencil precisas y a las técnicas de posicionamiento, el proceso SMT garantiza que los componentes se coloquen con precisión en los lugares designados de la placa de circuito impreso, lo que acorta los ciclos de producción. Además, las estencil reutilizables SMT permiten una rápida instalación y sustitución del marco de la plantilla, lo que aumenta aún más la eficiencia de la producción.
Reducción de los costes del producto: además de aumentar la eficiencia, el uso de estencil contribuye a reducir los gastos de producción. Las estencil reutilizables SMT emplean marcos reutilizables, lo que ofrece una mayor rentabilidad que los marcos de aluminio desechables tradicionales. Además, la alta velocidad de colocación de los procesos SMT reduce la intervención manual, lo que reduce los costes de mano de obra.
Garantizar la calidad de la soldadura: La calidad de la soldadura influye directamente en la fiabilidad y la vida útil de los productos PCBA. Como herramienta fundamental para la impresión de pasta de soldadura, la calidad y el estado de la plantilla influyen directamente en los resultados de la soldadura. Por un lado, la limpieza y la planitud de la plantilla afectan a los resultados de la impresión de la pasta de soldadura, lo que influye en la humectabilidad y la fuerza de unión durante la soldadura. Por otro lado, el desgaste y la deformación de la plantilla pueden degradar la calidad de la impresión, lo que aumenta el riesgo de defectos de soldadura.
Selección de la estencil de acero adecuada
La elección de la estencil de acero adecuada es fundamental para garantizar la calidad del montaje SMT. A la hora de seleccionar una plantilla, se deben tener en cuenta los siguientes factores:
Selección del material: Las estencil de acero se fabrican normalmente con acero inoxidable u otros materiales aleados. Los diferentes materiales presentan distintos grados de dureza, resistencia a la corrosión y resistencia al desgaste, por lo que es necesario seleccionarlos en función de los escenarios de aplicación específicos y la frecuencia de uso.
Espesor y tamaño de la abertura: El espesor y el tamaño de la abertura de la plantilla de acero influyen directamente en los resultados de la impresión de la pasta de soldadura. Por lo general, las estencil más finas con aberturas más pequeñas ofrecen resultados de impresión más precisos, pero pueden aumentar el riesgo de obstrucción. Por lo tanto, se debe encontrar un equilibrio entre la precisión de impresión y la estabilidad operativa.
Proceso de fabricación: Los diferentes métodos de producción afectan a la precisión y durabilidad de la estencil. El corte por láser y el grabado electroquímico son dos técnicas comunes, cada una con ventajas y desventajas distintas que requieren una selección basada en requisitos específicos.
Mantenimiento y cuidado: Las pantallas requieren una limpieza y un mantenimiento regulares durante su funcionamiento para eliminar la pasta de soldadura obstruida y los contaminantes, lo que garantiza un rendimiento óptimo. La selección de los productos de limpieza y los métodos de mantenimiento adecuados es fundamental para un uso estable y duradero de la pantalla.
La selección y la aplicación de las PCB estencil requieren una cuidadosa consideración. Una evaluación exhaustiva de múltiples factores, junto con un mantenimiento diligente, son esenciales para garantizar la ejecución fluida de los procesos de montaje SMT y mantener la calidad del producto.
