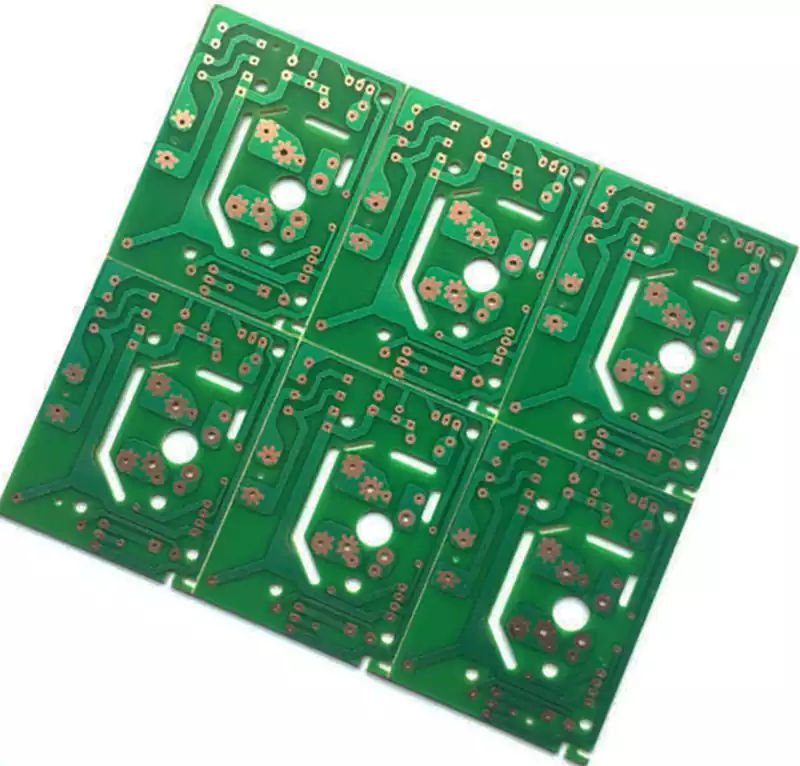

Las pcb multicapa se construyen uniendo y laminando alternativamente tres o más patrones conductores con materiales aislantes. Esta estructura no solo facilita la conectividad eléctrica entre las capas, sino que también proporciona aislamiento eléctrico entre ellas. Las configuraciones comunes de las placas multicapa incluyen capas de señal, planos de alimentación internos (que mantienen las capas eléctricas internas) y planos de tierra.
El número de capas en las pcb multicapa suele ser par, como 4, 6 u 8 capas, ya que las estructuras simétricas ayudan a minimizar la deformación durante la fabricación. Las conexiones eléctricas entre capas se realizan a través de vías, que incluyen orificios pasantes, vías ciegas y vías enterradas, cada una de las cuales cumple distintos requisitos de conexión entre capas.
Composición básica de las PCB multicapa
Las PCB multicapa cuentan con una estructura laminada tipo sándwich, formada por el apilamiento alternativo de capas conductoras, capas aislantes, vías, capas de acabado superficial y otros componentes. Su composición fundamental se divide en los siguientes elementos principales:
Capas conductoras
Composición: lámina de cobre de alta pureza (lámina de cobre electrodepositada o lámina de cobre laminada), sobre la cual se generan las pistas de circuito mediante grabado químico.
Función: transmisión de señales y distribución de potencia. Se clasifican según su función del siguiente modo.
Capas de señal: situadas en la capa superior, capa inferior o capas internas, destinadas al trazado de pistas de señal y al montaje de componentes electrónicos.
Planos de potencia y planos de masa: dispuestos en las capas internas. Suministran una alimentación estable y un potencial de masa de referencia a los circuitos y, al mismo tiempo, actúan como blindaje electromagnético para reducir interferencias.
Capas aislantes
Composición: núcleos (Core) y prepregs.
Función: proporcionar aislamiento eléctrico y soporte mecánico, manteniendo un espesor intercapas uniforme.
Núcleo (Core): sustrato rígido de soporte intermedio fabricado con tejido de fibra de vidrio impregnado con resina epoxi (ej. FR-4), recubierto con lámina de cobre en ambas caras para aportar la resistencia mecánica fundamental.
Prepreg: tejido de fibra de vidrio impregnado con resina epoxi semicurada, intercalado entre núcleos o láminas de cobre. Durante el laminado a alta temperatura y presión, la resina se funde y cura, funcionando como material adhesivo y de relleno para garantizar el aislamiento eléctrico entre capas.
Vías
Composición: orificios metalizados integrados en la placa de circuito impreso, con cobre depositado sobre las paredes de los orificios.
Función: establecer interconexiones eléctricas entre distintas capas conductoras. Se clasifican según su ubicación: vías pasantes que atraviesan toda la placa; vías ciegas que conectan las capas superficiales con las capas internas; vías enterradas que únicamente unen capas internas.
Acabado superficial y capas auxiliares
Máscara de soldadura: recubrimiento de tinta que cubre todas las capas conductoras a excepción de las almohadillas (generalmente de color verde). Evita la aparición de puentes de soldadura y cortocircuitos, además de delimitar las zonas destinadas al proceso de soldadura.
Capa de serigrafía: textos y gráficos impresos sobre la máscara de soldadura (normalmente en blanco), donde se indican los identificadores de componentes, indicadores de polaridad, información de versión y otros datos para facilitar el montaje y mantenimiento de los componentes.
Acabado superficial: materiales de recubrimiento depositados sobre las almohadillas (ej. ENIG, HASL, OSP) para evitar la oxidación del cobre y mejorar la soldabilidad.
Lógica de apilamiento (Stackup)
Las PCB multicapa se fabrican apilando de forma alterna núcleos, prepregs y láminas de cobre, para posteriormente realizar el laminado a alta temperatura y presión. Las vías metalizadas generan las conexiones eléctricas entre cada una de las capas, formando estructuras complejas de interconexión multicapa.
Sustratos habituales para PCB multicapa
Sustratos estándar de uso general (los más extendidos)
FR-4 (laminado epóxico de fibra de vidrio): sustrato predominante para placas multicapa. Elaborado con resina epóxica reforzada con tejido de fibra de vidrio, ofrece un excelente aislamiento eléctrico, elevada resistencia mecánica, buena resistencia térmica y propiedades dieléctricas estables con una relación calidad-precio competitiva. Se utiliza ampliamente en equipos de control industrial, electrónica de consumo, fuentes de alimentación convencionales y la mayoría de aplicaciones habituales de placas multicapa.
Sustratos de alta frecuencia y alta velocidad (para entornos de alta frecuencia y señales rápidas)
Sustratos de PTFE (politetrafluoroetileno): presentan una constante dieléctrica extremadamente baja (2,0–3,0) y un factor de disipación mínimo, lo que reduce notablemente la atenuación de la señal. Es el sustrato preferido para circuitos de radiofrecuencia, microondas, comunicaciones satelitales y placas multicapa que operan por encima de los 10 GHz, aunque su coste es relativamente elevado.
Materiales de alta frecuencia de resina epoxi modificada o resina hidrocarbonada (ej. RO4350, S1139): constante dieléctrica estable y bajo factor de disipación, con una mecanizabilidad comparable al FR-4. Son adecuados para PCB multicapa que trabajan por debajo de los 3 GHz, incluidos equipos de comunicación 5G, servidores de gama alta y radares de ondas milimétricas. Su precio es ligeramente superior al del FR-4.
Sustratos de alto Tg y resistentes a altas temperaturas (entornos de trabajo de alta potencia y temperaturas elevadas)
FR-4 de alto Tg (ej. Tg150, Tg170): versión mejorada del FR-4 estándar con temperatura de transición vítrea superior, que aporta mayor resistencia térmica y estabilidad dimensional. Es apto para aplicaciones de alta potencia con gran generación de calor o requisitos elevados de fiabilidad, como la electrónica automotriz, el control industrial y el laminado de placas con gran número de capas.
Sustratos de base metálica (placas de base de aluminio / base de cobre): excelente conductividad térmica, empleados en escenarios de alta corriente y elevada disipación calorífica, entre los que se incluyen iluminación LED, sistemas de control electrónico de vehículos de nueva energía y fuentes de alimentación de alta potencia. Se trata de placas de función especial y no constituyen el sustrato convencional principal de las placas multicapa.
Sustratos económicos de gama baja (aplicaciones con requisitos de rendimiento moderados)
Sustratos de base de papel o compuestos (ej. FR-1, FR-2, CEM-1, CEM-3): bajo coste de material, pero con peor resistencia mecánica, resistencia térmica y aislamiento en comparación con el FR-4. Se usan fundamentalmente en placas sencillas con pocas capas y requisitos de prestaciones modestos, como pequeños electrodomésticos, juguetes electrónicos y controladores básicos, y rara vez se implementan en diseños profesionales de placas multicapa.
Sustratos especiales (requisitos ambientales y estructurales particulares)
Sustratos de poliimida (PI): destacada resistencia térmica y flexibilidad, utilizados principalmente en placas multicapa flexibles (FPC) o placas rígido-flexibles, como cables de teléfonos móviles, módulos de cámara y dispositivos portátiles.
Sustratos cerámicos: combinan alta conductividad térmica y excelentes propiedades de aislamiento para dispositivos semiconductores de potencia y aplicaciones de empaquetado de gama alta. El coste del material es extremadamente alto, por lo que su uso en placas multicapa es limitado.
Ventajas de las circuito impreso multicapa
Alta integración y capacidad de diseño complejo
Al aumentar el número de capas conductoras internas, las PCB multicapa permiten diseños de circuitos de mayor densidad en espacios reducidos, lo que satisface los requisitos de diseño de los sistemas electrónicos complejos. Los teléfonos inteligentes son un ejemplo de ello, ya que sus componentes altamente integrados y sus intrincados circuitos dependen de la tecnología de placas multicapa para la consolidación funcional.
Optimización superior de las características eléctricas
La estructura multicapa incorpora planos de tierra y capas de blindaje, lo que mejora significativamente la calidad de la transmisión de señales de alta velocidad. Este diseño suprime eficazmente las interferencias electromagnéticas (EMI), salvaguardando la integridad de la señal tanto para los circuitos digitales como para los analógicos de alta frecuencia. Al mismo tiempo, la reducción de la ruta de transmisión de la señal minimiza el retraso de propagación, lo que acelera los tiempos de respuesta del sistema. Entre las aplicaciones típicas se incluyen las placas base de ordenadores de alta velocidad, que dependen de la arquitectura multicapa para garantizar velocidades de transferencia de datos estables y fiabilidad.
Diseño compacto y ligero
En comparación con las placas de una o dos capas, las pcb multicapa admiten más circuitos en el mismo espacio, lo que reduce las dimensiones y el peso de la circuito impreso. Esta característica es especialmente importante para dispositivos con limitaciones de espacio, como los wearables y la electrónica aeroespacial. Tomemos como ejemplo el Apple Watch Series 8: su diseño de pcb multicapa integra funciones complejas como la biosensórica y la comunicación inalámbrica en una carcasa miniaturizada, al tiempo que mantiene sus propiedades de ligereza.
Mayor fiabilidad estructural
A pesar de la complejidad de su fabricación, la estructura de interconexión tridimensional de las circuito impreso multicapa (lograda mediante conexiones entre capas) mejora significativamente la resistencia mecánica y la resistencia a las vibraciones. Esta propiedad estructural garantiza conexiones eléctricas estables incluso en entornos difíciles, lo que hace que las pcb multicapa sean adecuadas para el control industrial y la electrónica automotriz, donde las exigencias de fiabilidad son estrictas.

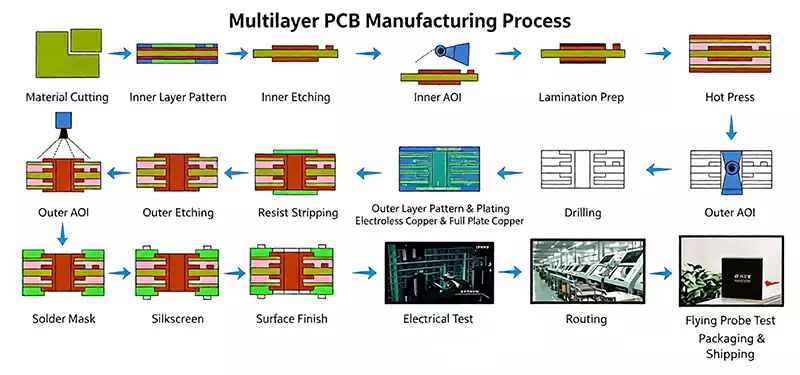

Proceso de fabricación de PCB multicapa
Fabricación de núcleos: realización del modelado de capas internas, grabado e inspección AOI de los paneles núcleo.
Apilamiento y laminado: ordenar los núcleos y prepregs según la secuencia definida, para posteriormente efectuar el laminado a alta temperatura y presión.
Perforación y metalización: taladrar las vías y realizar el cobreado químico para establecer las conexiones entre capas.
Fabricación de capas externas: generar el trazado de las pistas conductoras de la capa superior e inferior mediante exposición y grabado.
Acabado superficial: aplicar HASL, ENIG, OSP o IAg para evitar la oxidación del cobre.
Máscara de soldadura y serigrafía: recubrir con máscara de soldadura e imprimir las marcas identificativas de componentes.
Contorneado y ensayos: cortar las placas a la forma requerida, ejecutar ensayos eléctricos, comprobación de impedancia e inspección visual antes del envío.
Ámbitos de aplicación de las pcb multicapa:
El sector de las comunicaciones representa una de las industrias más importantes y extensas para las aplicaciones de PCB multicapa.
En los dispositivos de comunicación contemporáneos, como los teléfonos inteligentes y los routers Wi-Fi, las PCB multicapa se han convertido en componentes críticos que sustentan su evolución tecnológica. Mediante un diseño de enrutamiento tridimensional, esta tecnología logra una integración de componentes de alta densidad en espacios reducidos. Al mismo tiempo, su estructura en capas establece vías de señal de baja impedancia, lo que mejora significativamente las velocidades de transmisión de datos. Esto se ajusta perfectamente a la tendencia del sector hacia la miniaturización y el alto rendimiento de los dispositivos de comunicación.
Es fundamental destacar que las capas de blindaje y los sistemas de conexión a tierra integrados en las circuito impreso multicapa forman una estructura de aislamiento electromagnético eficaz. Esto mitiga sustancialmente el impacto de las interferencias externas en la integridad de la señal. Esta propiedad resistente a las interferencias garantiza enlaces de comunicación estables en entornos electromagnéticos complejos, lo que proporciona un soporte de hardware fiable para funciones básicas como las llamadas de voz y la transmisión de datos. Esto mejora directamente la calidad de la comunicación y la satisfacción de los usuarios.
Sector de la electrónica de consumo:
Desde teléfonos inteligentes, tabletas y televisores hasta electrodomésticos, prácticamente todos los aparatos electrónicos de consumo dependen de circuito impreso multicapa para conectarse y comunicarse entre módulos funcionales. El enrutamiento de alta densidad y el diseño compacto de las PCB multicapa permiten que estos dispositivos sean más delgados, ligeros y portátiles, al tiempo que mejoran su rendimiento y funcionalidad.
Electrónica automotriz:
A medida que avanza la inteligencia automotriz, se integra un número cada vez mayor de componentes electrónicos en los vehículos, y las PCB multicapa sirven de puente crítico para la interconexión y la comunicación entre estos componentes. Su tolerancia a altas temperaturas y su resistencia a las vibraciones garantizan un funcionamiento estable en los entornos hostiles de la automoción, lo que salvaguarda la fiabilidad de los sistemas electrónicos de los vehículos.
En las aplicaciones de control industrial, las PCB multicapa se utilizan en diversos controladores y equipos de automatización. Estos dispositivos requieren un control y un procesamiento precisos de las señales; la alta precisión y fiabilidad de las PCB multicapa satisfacen las estrictas exigencias de los entornos industriales, lo que garantiza unos procesos de producción estables y seguros.
En aplicaciones aeroespaciales, las pcb multicapa son las preferidas por su tamaño compacto, su construcción ligera y su rendimiento estable. Por ejemplo, los sistemas electrónicos y los equipos de navegación de los aviones emplean pcb multicapa para cumplir con las estrictas restricciones aeroespaciales en cuanto a las dimensiones y el peso de los dispositivos, al tiempo que garantizan un funcionamiento fiable en condiciones extremas.
En los equipos médicos, como los sistemas de resonancia magnética (RM) y los escáneres de TC, las pcb multicapa constituyen componentes fundamentales. Estos dispositivos procesan grandes cantidades de datos de imágenes médicas y señales de control complejas, por lo que el alto rendimiento y la estabilidad de las circuito impreso multicapa son cruciales para la precisión del diagnóstico y la seguridad de los equipos.
