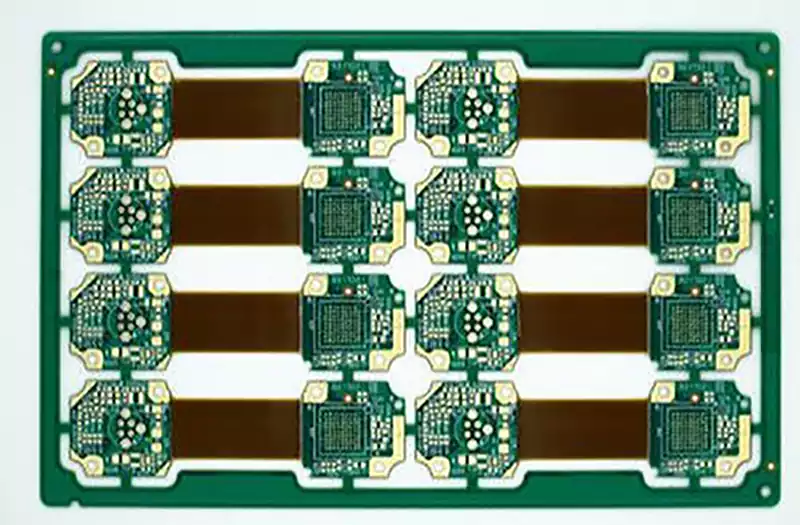

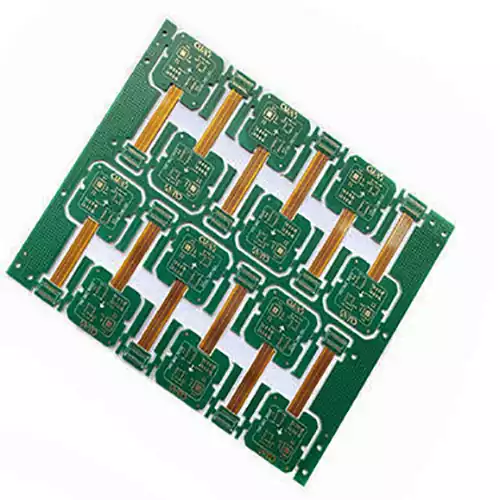

Las pcb rigido flexible, como su nombre indica, son placas de circuito especializadas que se forman combinando placas de circuito rígidas con placa flexible mediante procesos de fabricación específicos.
Esta combinación no solo conserva las ventajas de alta resistencia, alta fiabilidad y enrutamiento multicapa de las placas de circuito rígidas, sino que también dota a la placa de características flexibles y plegables en áreas específicas.
La parte «rígida»: suele emplear materiales similares a los PCB convencionales (como FR-4), lo que proporciona integridad estructural para el montaje de componentes electrónicos primarios que requieren un soporte estable (por ejemplo, chips, conectores, condensadores grandes).
La sección «flexible»: normalmente emplea sustratos flexibles como la poliimida (PI), que se caracteriza por ser ligera, delgada, flexible y plegable. Esta sección conecta diferentes zonas rígidas o facilita el enrutamiento tridimensional dentro del dispositivo.
La integración es clave: los adhesivos especializados y los procesos de laminación fusionan de forma perfecta y fiable las secciones rígidas y flexibles en una estructura monolítica interconectada, lo que elimina la necesidad de conectores y cables adicionales.
Los materiales básicos de las pcb rigido flexible el sustrato rígido FR4 (laminado epoxi reforzado con fibra de vidrio) y el sustrato flexible poliimida (PI). El FR4 proporciona un soporte mecánico robusto y un aislamiento eléctrico fiable, mientras que el PI confiere una flexibilidad excepcional y una alta resistencia a la temperatura. Estos materiales se unen firmemente mediante procesos como la laminación, creando en última instancia una pcb rigido flexible con un rendimiento único.
FCCL (laminado flexible revestido de cobre)
Composición del material del núcleo
El material del núcleo del FCCL está compuesto por una película de poliimida (PI) o poliéster (PET) laminada con una lámina de cobre (incluidas láminas de cobre electrolítico y laminadas).
Clasificación
FCCL adherido con adhesivo: la lámina de cobre se adhiere al sustrato mediante un adhesivo (como resina epoxi). Este tipo ofrece un coste relativamente menor, pero presenta limitaciones en cuanto a grosor y flexibilidad.
FCCL sin adhesivo: la lámina de cobre se une químicamente directamente al sustrato. Se consiguen perfiles más finos (por ejemplo, hasta 12,5 μm) y una flexibilidad superior, lo que lo hace muy adecuado para diseños de alta densidad, como los productos con pantallas plegables.
Tipos de sustratos comunes
Poliimida (PI)
Ventajas: excepcional resistencia a altas temperaturas, soportando 260 °C durante períodos prolongados y hasta 400 °C durante períodos cortos; gran resistencia al desgarro; excelente aislamiento eléctrico; alta estabilidad dimensional con una absorción de humedad entre el 0,2 % y el 0,4 %.
Desventajas: coste relativamente alto, que representa entre el 30 % y el 40 % de los gastos de FCCL; requiere prestar atención a la posible expansión dimensional tras la absorción de humedad.
Aplicaciones: se utiliza habitualmente en placas base de teléfonos móviles, electrónica de automoción y sectores aeroespaciales (por ejemplo, la serie Kapton® HN).
Criterios clave para la selección de adhesivos
Adhesivos termoendurecibles (por ejemplo, resinas epoxi): ofrecen resistencia a altas temperaturas y una gran fuerza de unión, adecuados para procesos de soldadura por reflujo.
Adhesivos termoplásticos (por ejemplo, poliéster): proporcionan una buena flexibilidad, pero una resistencia a la temperatura inferior (por debajo de 120 °C), y se utilizan principalmente para aplicaciones de protección temporal.
Poliéster (PET)
Ventajas: bajo coste, aproximadamente entre un tercio y un quinto del coste del PI; buena flexibilidad; resistencia al agua satisfactoria.
Desventajas: bajo rendimiento a altas temperaturas, con un punto de fusión de 250 °C y una resistencia a temperaturas elevadas limitada a 150 °C; propenso a encogerse con el calor, con una tasa de encogimiento de entre el 1 % y el 2 %.
Áreas de aplicación: Se utiliza principalmente en electrónica de consumo (por ejemplo, interruptores de membrana) y sensores de bajo coste.
Cubierta
Descripción de la función
Las cubiertas sirven principalmente para proteger los circuitos, proporcionar aislamiento y mejorar la resistencia mecánica.
Criterios de selección de materiales
Cubierta de PI: compatible con sustratos de PI, ofrece resistencia a altas temperaturas y a la corrosión, adecuada para aplicaciones que exigen fiabilidad a largo plazo.
Cubierta de resina epoxi (FR4): menor coste, aunque con una flexibilidad y resistencia al calor relativamente bajas, se utiliza principalmente en áreas de placas rígidas.
Adhesivo acrílico: excelente transparencia, adecuado para módulos de pantalla (por ejemplo, unión de pantallas OLED).
Características de las pcb rigido flexible
Ventajas:
1) Adecuadas para estructuras plegables, como teléfonos plegables y teléfonos deslizantes.
2) Eliminan los conectores entre placas rígidas y flexibles, lo que mejora la fiabilidad de la conexión.
3) Permiten requisitos de montaje en 3D.
4) Simplifican los procesos de montaje al reducir el número de componentes y pasos.
5) Facilitan la miniaturización del producto gracias al uso de materiales más finos.
Desventajas:
1) Actualmente tienen un coste más elevado.
2) Proveedores limitados, especialmente para HDI rígido-flexible.
3) Menos experiencia de diseño disponible.
Áreas de aplicación principales de las pcb rigido flexible
Electrónica de consumo
Las pcb rigido flexible utilizan ampliamente en teléfonos inteligentes, tabletas y dispositivos portátiles. En los teléfonos inteligentes, conectan componentes críticos como las cámaras, lo que permite diseños compactos y un rendimiento mejorado. En los dispositivos plegables, su naturaleza flexible es fundamental para el despliegue de pantallas flexibles, lo que impulsa el avance de la tecnología de pantallas plegables.
Electrónica automotriz
En la electrónica automotriz, las pcb rigido flexible desempeñan un papel fundamental, destacando especialmente en los vehículos de nueva energía. Se emplean ampliamente en componentes básicos como pantallas integradas en el vehículo, sensores y sistemas de gestión de baterías, lo que garantiza un funcionamiento estable en entornos exigentes. También se utilizan ampliamente en ADAS y módulos de control de vehículos eléctricos, lo que mejora la seguridad y la inteligencia de los automóviles.
Dispositivos médicos
Las pcb rigido flexible tienen una amplia aplicación en equipos médicos como endoscopios, marcapasos cardíacos y dispositivos de diagnóstico portátiles. Su alta precisión y fiabilidad garantizan un funcionamiento seguro y estable, lo que permite una transmisión y manipulación precisas de las imágenes dentro de los endoscopios, mejorando así la precisión y la eficiencia del diagnóstico.
Automatización industrial
Dentro de la automatización industrial, las pcb rigido flexible desempeñan un papel fundamental, especialmente en la robótica industrial y los módulos de control de sensores. Su alta densidad de integración y sus excepcionales propiedades mecánicas protegen de forma robusta los equipos industriales contra entornos complejos y hostiles. Además, dentro de los sistemas de automatización industrial, estas placas se emplean en controladores lógicos programables (PLC), lo que mejora significativamente los niveles de automatización y la eficiencia operativa.
Aeroespacial
En las aplicaciones aeroespaciales, las pcb rigido flexible ocupan una posición fundamental, destacando especialmente en los equipos de comunicación por satélite y los sistemas de control de vuelo. Su diseño ligero y su excepcional fiabilidad garantizan el funcionamiento estable de los equipos aeroespaciales en condiciones ambientales extremas. Por ejemplo, en los sistemas de comunicación por satélite, las pcb rigido flexible realizan tareas críticas de transmisión de señales a alta velocidad y procesamiento de datos, lo que mejora significativamente la eficiencia y la seguridad en la ejecución de las misiones.
Internet de las cosas (IoT)
Dentro de los dispositivos IoT, las pcb rigido flexible tienen una amplia aplicación, apareciendo comúnmente en sistemas domésticos inteligentes y equipos de computación de borde. Su alta densidad de integración y su excelente integridad de señal garantizan un funcionamiento eficiente de los dispositivos y una transmisión de datos estable. En los hogares inteligentes, por ejemplo, permiten el control inteligente y la transmisión de datos, mejorando las capacidades de automatización y la experiencia del usuario.
