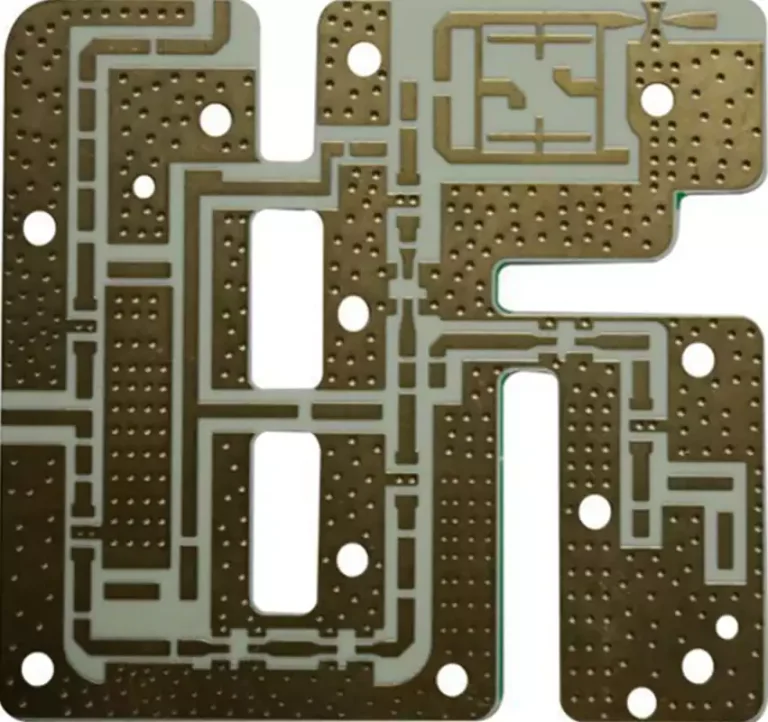

Las placa PCB de Rogers son materiales para placas de circuito impreso de alto rendimiento y gran fiabilidad fabricados por Rogers Corporation. «Rogers» es, de hecho, el nombre comercial de la empresa estadounidense Rogers Corporation. Se trata de una empresa internacional especializada en materiales de alto rendimiento, reconocida mundialmente por sus materiales laminados revestidos de cobre utilizados en aplicaciones de alta frecuencia y alta velocidad.
Rogers Corporation es un fabricante líder de laminados de alta frecuencia que ofrece múltiples series de materiales para placa pcb, cada uno de ellos diseñado específicamente para requisitos particulares en cuanto a constante dieléctrica, tangente de pérdida y otras propiedades críticas. A continuación se presentan algunas series destacadas de placa circuito impreso Rogers y sus ámbitos de aplicación:
Serie Rogers RO3000: Reconocida por su rendimiento en alta frecuencia y sus bajas pérdidas, la serie RO3000 utiliza un compuesto de politetrafluoroetileno relleno de cerámica con una matriz primaria de tejido de vidrio y nailon. Funciona en el rango de frecuencia de 50 GHz, por lo que es adecuada para aplicaciones comerciales de microondas y RF. Su baja tangente de pérdida la hace ideal para aplicaciones que requieren una baja pérdida de inserción, como antenas de parche, amplificadores de potencia y otros sistemas de alta frecuencia.
Serie RO4000 de Rogers: Presentada como el primer material de alta frecuencia y baja pérdida, la RO4000 se basa en un sustrato de poliéster. Funciona dentro del rango de frecuencia de 18 GHz, por lo que es muy adecuado para amplificadores de potencia de RF, antenas de estaciones base celulares y amplificadores de bajo ruido para satélites de transmisión directa.
Serie TMM de Rogers: Los laminados termoestables para microondas de la serie TMM combinan una alta conductividad térmica, un bajo coeficiente de expansión térmica (CTE) y propiedades mecánicas rígidas. Con un rango de temperatura de funcionamiento de -55 °C a 260 °C, es muy adecuado para disipadores de calor o superficies de montaje en amplificadores de potencia u osciladores.
Serie RT/duroid de Rogers: compuesta principalmente por PTFE y utilizando tecnología PTFE de proceso inverso, esta serie de laminados de alta frecuencia ofrece una estabilidad eléctrica y mecánica excepcional. Con un funcionamiento superior a 110 GHz, se utiliza en sistemas de radar militares, redes inalámbricas de banda ancha y placas multicapa complejas y circuitos de microondas que exigen una conductividad térmica superior y una alta potencia.
Serie Rogers AD: Diseñados para aplicaciones de circuitos integrados de alta frecuencia, como comunicaciones 5G y soluciones de chipsets de radar, estos materiales ofrecen un rendimiento excepcional en sensores de radar críticos para la seguridad.
Serie ULTRALAM 2000 de Rogers: con un funcionamiento de hasta 40 GHz y un rango de temperatura de -55 °C a 260 °C, la serie ULTRALAM 2000 mantiene características de constante dieléctrica estables en todo su rango de frecuencias. Es adecuada para sistemas de comunicación por microondas, tecnología de radar, sistemas de interferencia electromagnética, aplicaciones industriales y redes de comunicación.
Características de los placa PCB de Rogers:
Ventajas de rendimiento eléctrico
Baja constante dieléctrica y propiedades de baja pérdida: los rogers laminates presentan constantes dieléctricas estables y bajas, que suelen oscilar entre 2,2 y 10,2. En determinados productos de la serie RO4000, la constante dieléctrica suele situarse entre 3,55 y 4,2. Al mismo tiempo, estos laminados presentan factores de pérdida excepcionalmente bajos, con el RO4835 alcanzando valores tan bajos como 0.0035. Esta característica reduce sustancialmente las pérdidas de transmisión de señal en circuitos de alta frecuencia, protegiendo de forma robusta la integridad y precisión de la señal. Mitiga eficazmente los problemas de distorsión y atenuación de la señal, mejorando así la calidad y la eficiencia de la transmisión.
Estabilidad en entornos de alta frecuencia: en escenarios operativos de alta frecuencia, los rogers laminates presentan propiedades eléctricas notablemente estables. Su constante dieléctrica y su factor de pérdida se mantienen relativamente constantes sin variaciones significativas a medida que aumenta la frecuencia. Esto garantiza un funcionamiento estable de los circuitos de alta frecuencia en diversas condiciones de frecuencia, lo que establece una base sólida para una transmisión de señales fiable y de alta velocidad.
Baja interferencia electromagnética y alta compatibilidad electromagnética: los rogers laminates poseen excelentes propiedades de blindaje electromagnético, lo que suprime eficazmente la generación y propagación de interferencias electromagnéticas. Esto reduce la interferencia mutua entre circuitos y mejora significativamente la compatibilidad electromagnética del sistema. En circuitos de alta frecuencia, donde la disposición de los componentes es densa y la transmisión de señales es compleja, esta característica es particularmente crucial, ya que contribuye a mejorar la fiabilidad y la estabilidad del circuito.
Ventajas de rendimiento térmico
Estabilidad térmica excepcional: los rogers laminates suelen presentar una temperatura de transición vítrea (Tg) superior a 280 °C, lo que demuestra una estabilidad térmica excepcional. Durante el funcionamiento, los circuitos de alta frecuencia generan calor debido al flujo de corriente y la transmisión de señales. Estos laminados mantienen un rendimiento estable a temperaturas elevadas, lo que evita la deformación térmica o los fallos que podrían interrumpir la funcionalidad del circuito. Esto mejora la fiabilidad del circuito y prolonga su vida útil.
Bajo coeficiente de expansión térmica: los rogers laminates presentan coeficientes de expansión térmica compatibles con los metales comunes y los materiales semiconductores, con una desviación mínima respecto al coeficiente del cobre. En los circuitos de alta frecuencia, la tensión térmica puede surgir de los diferentes coeficientes de expansión térmica entre los materiales, lo que compromete el rendimiento y la fiabilidad del circuito. El bajo coeficiente de expansión térmica de los laminados Rogers minimiza eficazmente la tensión térmica, evitando problemas como fracturas de trazas y fallos en las juntas de soldadura causados por el desajuste de la expansión térmica.
Ventajas de rendimiento del procesamiento
Cumplimiento de los requisitos de mecanizado de alta precisión: los rogers laminates demuestran un excelente control de la tolerancia del espesor y una alta planitud de la superficie, lo que satisface plenamente las exigencias del mecanizado de alta precisión. Los circuitos de alta frecuencia suelen requerir patrones de circuitos intrincados y estructuras de vías minúsculas. Este laminado es muy adecuado para técnicas de procesamiento avanzadas, como la perforación por láser y la fotolitografía de micropatrones, lo que garantiza la consistencia en la precisión y el rendimiento del mecanizado de los circuitos.
Soldeabilidad y propiedades de laminación superiores: los rogers laminates presentan una gran fuerza de unión con los conductores metálicos y una excelente soldeabilidad, lo que garantiza juntas de soldadura y conexiones de circuitos fiables. Durante la laminación de placas multicapa, el material se integra perfectamente con otros materiales de capa para formar estructuras multicapa estables, lo que mejora el rendimiento general y la resistencia mecánica de la placa de circuito.
Áreas de aplicación de los materiales para placa PCB de Rogers:
1.Radar automotriz (77 GHz): los laminados de PTFE rellenos de cerámica RO3003 y RO3003G2 de Rogers son los materiales preferidos para antenas de radar de 77 GHz (76 a 81 GHz) debido a su pérdida de inserción excepcionalmente baja y una constante dieléctrica baja y estable a lo largo del tiempo y la temperatura.
2.Sensores de radar para automóviles de 24 GHz: los laminados RO4835 ofrecen un rendimiento eléctrico y una consistencia superiores para las antenas de radar para automóviles de 24 GHz, con una resistencia a la oxidación diez veces superior a la de los materiales termoendurecibles convencionales, además de unas características estables de baja pérdida.
3.Infraestructura inalámbrica 5G (ondas milimétricas): los materiales para circuitos de alta frecuencia de Rogers cumplen los requisitos de rendimiento tanto para antenas de comunicación externas como ocultas en vehículos, incluidas las antenas del Sistema Global de Navegación por Satélite (GNSS), las antenas de radar automovilístico de dominio compartido (SDAR), las antenas celulares y las antenas V2X. Estos materiales son adecuados para aplicaciones de alta frecuencia en comunicaciones 5G, capaces de manejar anchos de banda más amplios y frecuencias más altas.
4.Frecuencias de microondas y ondas milimétricas: La serie RO4000 es líder en el sector de las frecuencias de microondas y ondas milimétricas. Este material de baja pérdida ofrece una mayor facilidad de uso en la fabricación de circuitos y un rendimiento superior en comparación con los materiales PTFE tradicionales.
5.Materiales para circuitos de alto rendimiento: Los materiales para circuitos de alto rendimiento de Rogers proporcionan a las aplicaciones automovilísticas una amplia gama de materiales para electrónica de potencia de PCB, RF y laminados de PCB de ondas milimétricas. Con el respaldo de la asistencia técnica global y las plantas de fabricación en todo el mundo, estos materiales permiten a los diseñadores de electrónica automotriz entrar rápidamente en la vía rápida de los sistemas avanzados de asistencia al conductor (ADAS) y los sistemas de comunicación Vehicle-to-Everything (V2X).
6.Telecomunicaciones: Los laminados de placa PCB de alta frecuencia de Rogers también se utilizan ampliamente en telecomunicaciones para antenas de estaciones base y amplificadores de potencia, junto con aplicaciones digitales como backplanes de alta velocidad.
7.Comunicaciones por satélite: Los materiales de la serie RO4000 también son adecuados para equipos de comunicación por satélite, como los bloques de bajo ruido (LNB) para satélites de transmisión directa.
8.Etiquetas de identificación por radiofrecuencia (RFID): Los materiales de la serie RO4000 son igualmente aplicables a las etiquetas RFID, que son cada vez más importantes en la gestión de la cadena de suministro y el control de acceso seguro.
Los materiales para placa PCB de Rogers, gracias a su amplia gama de productos y a sus excepcionales ventajas en cuanto a rendimiento, destacan en ámbitos críticos como la detección precisa por radar en automoción, la transmisión de comunicaciones 5G de alta velocidad y la conectividad estable por enlace satelital. Su fiable calidad impulsa con fuerza los avances tecnológicos actuales y sirve de base sólida para futuras aplicaciones innovadoras complejas y diversas.
