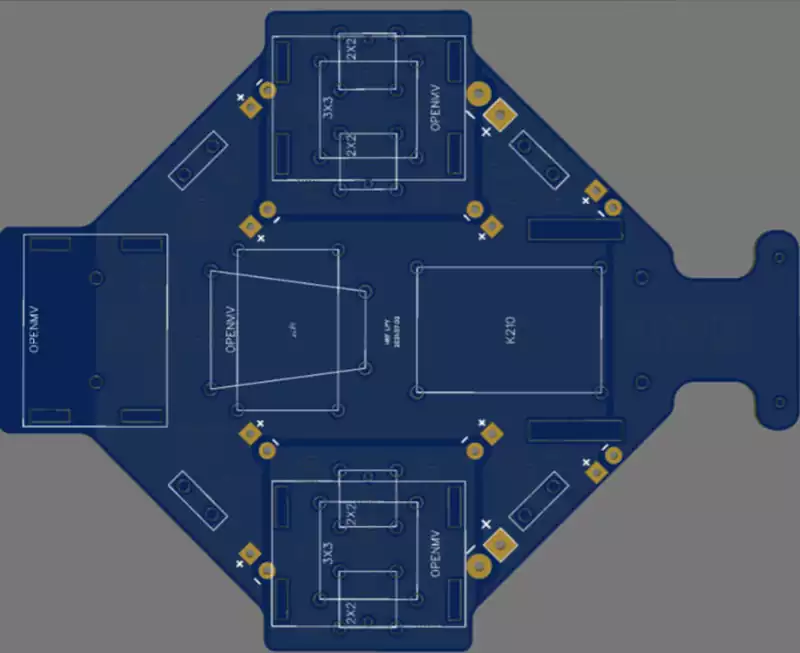

La placas para drones es uno de los componentes principales de un dron, ya que actúa como su «centro neurálgico». Conecta y controla todos los componentes electrónicos, lo que permite funciones como la transmisión de señales, el procesamiento de datos y la gestión de la energía.
Las placas para drones suelen utilizar sustratos de resina epoxi FR-4 o materiales a base de aluminio. Los primeros ofrecen una alta resistencia mecánica y una excelente resistencia al calor, mientras que los segundos proporcionan una disipación térmica superior. La lámina de cobre, que actúa como material conductor, depende en gran medida de su calidad y grosor para la conductividad eléctrica de la placa pcb.
Tipos principales de placas para drones:
Placa controladora de vuelo: actúa como el «cerebro» del dron, recibe comandos externos y datos de los sensores, procesa esta información y envía señales de control a los actuadores. Esto permite el vuelo autónomo y la ejecución de misiones. Las placas de control de vuelo suelen emplear tecnología de interconexión de alta densidad (HDI) con múltiples capas para adaptarse a diseños de circuitos complejos y requisitos de transmisión de señales de alta velocidad.
Placa del controlador electrónico de velocidad (ESC): controla principalmente la velocidad de rotación y la dirección de los motores del dron, lo que permite un control preciso de la actitud de vuelo. Las placas ESC deben manejar altas corrientes y señales de potencia, por lo que suelen utilizar sustratos gruesos de cobre o metal para garantizar una disipación eficaz del calor y la estabilidad eléctrica.
Placa de distribución de energía (PDB): se encarga de suministrar energía estable a los módulos de circuitos del dron, lo que incluye funciones como la carga de la batería, la conversión de voltaje y la supervisión de la corriente. La PDB debe incorporar circuitos de conversión de energía de alta eficiencia junto con protección contra sobrecorriente y sobretensión para garantizar la seguridad de la energía.
Placa de comunicación: facilita la comunicación entre el dron y su control remoto, la estación terrestre u otros dispositivos. Las placas de comunicación suelen integrar componentes como módulos de radiofrecuencia (RF) y antenas, y admiten múltiples protocolos de comunicación, como Wi-Fi, Bluetooth y 4G/5G, para adaptarse a diversos requisitos de conectividad.
Placa de sensores: incorpora varios sensores, como acelerómetros, giroscopios, magnetómetros, barómetros y sensores infrarrojos, para medir la actitud, la posición, la velocidad y otros parámetros del dron. El diseño de las placas de sensores debe tener en cuenta factores como la precisión, la estabilidad y la resistencia a las interferencias de los sensores para garantizar la precisión de los datos.
PCB rígido-flexible: combina las ventajas de las placas rígidas y flexibles, ofreciendo la alta fiabilidad de las placas rígidas junto con la flexibilidad de las placas flexibles. Las PCB rígido-flexibles se utilizan comúnmente en estructuras mecánicas como brazos plegables de drones y cardanes para permitir un movimiento mecánico flexible y conexiones de circuitos.
Placa hf y alta velocidad: admiten la transmisión de datos a alta velocidad y las funciones de comunicación de alta frecuencia en drones, como el radar de ondas milimétricas y las comunicaciones 5G. Estas placas requieren materiales y procesos especializados para garantizar la integridad y la estabilidad de la señal, al tiempo que se minimiza la pérdida de señal y las interferencias.
Consideraciones para seleccionar el número de capas de las placas para drones
Planificación de capas fundamentales impulsada por la complejidad de la transmisión de señales
1.Arquitectura de señales ligera para drones de consumo
Para aplicaciones de consumo como la fotografía aérea y el ocio, las placa pcb de 4-6 capas son suficientes para los requisitos funcionales fundamentales:
Escenario de aplicación típico: una placa de 4 capas emplea una pila de «capa de señal-capa de alimentación-capa de tierra-capa de señal» para aislar físicamente las MCU de control de vuelo, los enlaces de control remoto de 2,4 GHz y las señales de transmisión de vídeo de 5,8 GHz. Por ejemplo, la solución JDB-4L06 de JDB Electronics logra un aislamiento de señal de doble banda de más de 45 dB mediante un diseño optimizado de adaptación de impedancia, lo que suprime eficazmente la diafonía.
Límites de expansión del rendimiento: las placas de seis capas admiten la transmisión de señales de alta velocidad, como USB 3.0 (5 Gbps) o interfaces de cámara MIPI, aunque se requiere perforación posterior para minimizar los stubs de señal y garantizar la integridad de la señal de alta velocidad. Una marca de drones de consumo logró reducir la latencia de la transmisión de vídeo de 120 ms a 80 ms mediante la adopción de un diseño de placa de seis capas.
2.Requisitos de integración multiprotocolo para drones industriales
Las aplicaciones industriales, como la logística y la topografía, exigen un mayor número de capas de placa pcb:
Gestión de señales de alta velocidad: una placa de 8 capas emplea planos de señal dedicados para transportar simultáneamente PCIe 3.0 (8 Gbps), Gigabit Ethernet y bus CAN, satisfaciendo las necesidades de fusión de datos de múltiples sensores. Un dron topográfico que adopta una placa de 8 capas logró un aumento del 300 % en el ancho de banda de transmisión de datos.
Optimización de la integridad de la alimentación: una placa de 12 capas emplea una estructura tipo sándwich «alimentación-tierra-alimentación», complementada con matrices de condensadores de desacoplamiento distribuidos, que suprimen el ruido de alimentación por debajo de 50 mV para garantizar el funcionamiento estable de equipos de precisión como LiDAR. Un dron logístico que utiliza un diseño de placa de 12 capas logró una precisión de posicionamiento de ±2 cm.
Equilibrio dinámico de la adaptabilidad estructural mecánica
1.La innovación en materiales supera las limitaciones de peso
La demanda de placa pcb ligeros en vehículos aéreos no tripulados (UAV) impulsa la iteración de la tecnología de materiales:
Aplicación de FR4 de alta TG: el material TG170 de Jiedobang, desarrollado para diseños de placas de 6 capas, logra una reducción del 15 % en el peso de la placa en comparación con los materiales convencionales gracias al refuerzo de fibra de vidrio y la optimización de la formulación de la resina, al tiempo que supera las pruebas de ciclos de temperatura de -40 °C a 125 °C. Un UAV de larga duración que incorpora este material logró un aumento del 18 % en la duración del vuelo.
Proceso de compuesto de fibra de carbono: para los fuselajes de fibra de carbono, la tecnología de «curado conjunto de circuito impreso y preimpregnado» reduce el grosor de la placa de circuito a 1,0 mm, al tiempo que aumenta la resistencia a la flexión a 300 MPa. Un UAV plegable que emplea este proceso permite un plegado fiable de las alas en 180°.
2.Optimización sinérgica del número de capas y el grosor
Las preocupaciones sobre el peso derivadas del aumento de capas se abordan mediante la innovación estructural:
Solución híbrida rígida-flexible: el empleo de una estructura compuesta de 2 capas flexibles + 4 capas rígidas en las juntas plegables garantiza la continuidad de la señal y reduce el peso localizado en un 40 %. Un dron de carreras que incorpora este diseño logró una reducción de 25 dB en el ruido de vibración.
Reducción de peso mediante ahuecado: corte por láser de las áreas sin cableado. Un dron para la protección de cultivos logró una reducción de peso del 22 % en una placa de 6 capas, al tiempo que mantuvo la rigidez estructural y mejoró la resistencia a las vibraciones en 1,5 veces.
Vías de optimización de costes para las placas para drones
1.Reducción de costes mediante la innovación en la estructura laminada
El aumento indiscriminado de capas conduce a un crecimiento exponencial de los costes; maximice la rentabilidad mediante la optimización de los procesos:
Solución híbrida media: el diseño de pila híbrida de Jiedobang «capa de alta frecuencia (Rogers 4350B) + capa convencional (FR4)» reduce los costes de las placas de 8 capas en un 18 % y garantiza la calidad de la transmisión de la señal 5G. Un dron de seguridad que adoptó esta solución vio reducirse sus costes de BOM en un 12 %.
Optimización inteligente del enrutamiento: los algoritmos de IA planifican automáticamente el enrutamiento de la señal, lo que aumenta la eficiencia del diseño de la placa pcb en un 40 % para un dron agrícola. Esto elimina la necesidad de dos capas de señal, lo que reduce directamente los costes de fabricación.
2.El diseño redundante reserva capacidad de actualización
La estrategia de redundancia «N+2» equilibra los requisitos actuales con la expansión futura:
Aplicación típica: la placa pcb de un dron topográfico requería inicialmente un diseño de 6 capas. Sin embargo, la adopción de un diseño redundante de 8 capas reservó dos capas para la integración posterior de un módulo de computación periférica de IA, evitando el rediseño completo de toda la unidad.
