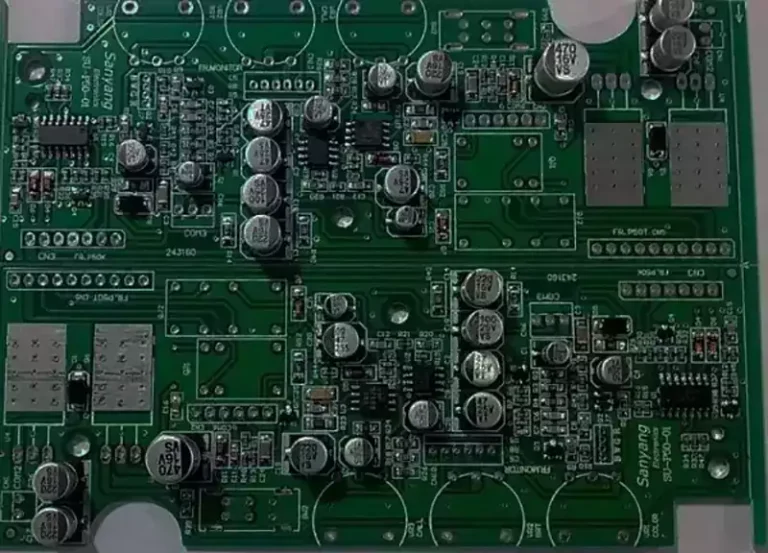

¿Qué es PCBA? PCBA, o conjunto de placa de circuito impreso, se refiere a una placa PCB en la que se han instalado varios componentes electrónicos, lo que representa un procesamiento adicional más allá de la PCB básica. En pocas palabras: PCB + componentes electrónicos = PCBA. Una PCB es una placa desnuda, mientras que una PCBA es una placa con todos los componentes montados, lista para su uso directo en productos electrónicos.
La PCBA constituye un producto de placa de circuito semiacabado, que abarca tanto el sustrato como los componentes que lleva incorporados. Por su parte, PCB es la abreviatura inglesa de «Placa de Circuito Impreso», que puede fabricarse a partir de diversos materiales y mediante diversos procesos. La tecnología de montaje superficial (SMT) representa un proceso de fabricación específico, ejecutado por maquinaria especializada para producir placas de circuito. Los componentes utilizados son, naturalmente, del tipo compatible con la maquinaria, normalmente sin plomo.
Características técnicas fundamentales de la PCBA
1.Características de rendimiento eléctrico
Integridad de la señal: en circuitos de alta frecuencia, el PCBA debe garantizar la integridad de la transmisión de la señal controlando la impedancia característica (50 Ω/75 Ω) y suprimiendo la reflexión y la diafonía, logrando una transmisión de señal con bajas pérdidas.
Integridad de la alimentación: mediante el diseño de PCB multicapa y condensadores de desacoplamiento optimizados, las fluctuaciones de tensión se controlan a ≤±5 %, lo que garantiza un suministro de energía estable a componentes como los chips.
2.Propiedades mecánicas y físicas
Integración de alta densidad: con la tendencia hacia la miniaturización de los productos electrónicos, el PCBA debe poseer una integración y precisión extremadamente altas para satisfacer los diversos requisitos electrónicos modernos.
Gestión térmica: para los dispositivos de alta potencia, el PCBA requiere capacidades efectivas de disipación del calor.
3.Características de fiabilidad del proceso
Fiabilidad de la soldadura: La calidad de la soldadura afecta directamente a la vida útil de la PCBA. La soldadura SMT y la soldadura por ola son las técnicas principales, que requieren un control estricto de parámetros como los perfiles de temperatura de soldadura y la composición de la pasta de soldadura.
Adaptabilidad al entorno: Dependiendo de los escenarios de aplicación, la PCBA debe cumplir requisitos ambientales específicos (por ejemplo, aplicaciones de grado militar).
4.Diseño para la fabricabilidad y la capacidad de prueba
Diseño para la fabricabilidad (DFM): Durante el diseño se debe tener en cuenta la viabilidad de la producción, incluyendo la disposición racional de los componentes y el diseño de la apertura de la plantilla, para reducir las tasas de defectos durante la fabricación.
Diseño para la capacidad de prueba (DFT): Técnicas como la colocación de puntos de prueba y JTAG permiten realizar pruebas ICT (pruebas en circuito) y FCT (pruebas funcionales) durante la producción, lo que garantiza la funcionalidad de la PCBA.
Los componentes electrónicos, como elementos fundamentales de las placas PCBA, se pueden clasificar en los tres tipos principales siguientes en función de sus características funcionales y procesos de instalación:
1.Componentes de orificio pasante (componentes THT)
Estos componentes logran la conexión eléctrica mediante la inserción de conductores metálicos a través de orificios en la PCB. Algunos ejemplos típicos son las resistencias axiales, los condensadores electrolíticos y los inductores de banda de color. Sus dimensiones físicas relativamente grandes les confieren una mayor capacidad de conducción de corriente (que suele alcanzar varios amperios) y de resistencia al voltaje (hasta varios miles de voltios). Por consiguiente, se emplean ampliamente en módulos de suministro de energía, equipos de control industrial y otras aplicaciones que exigen un rendimiento eléctrico riguroso.
2.Dispositivos de montaje superficial (componentes SMD)
Estos componentes en miniatura se fijan a la superficie de la PCB mediante soldadura por reflujo. Abarcan chips IC como SOT (transistor de contorno pequeño), SOP (paquete de contorno pequeño) y QFP (paquete plano cuádruple), junto con resistencias y condensadores de chip en tamaños como 0402/0603. Estos componentes se caracterizan por sus dimensiones compactas (tamaño mínimo del paquete de hasta 0.3 × 0.15 mm) y su construcción ligera, y admiten diseños de montaje a doble cara. Son especialmente adecuados para dispositivos electrónicos integrados de alta densidad, como teléfonos inteligentes y dispositivos portátiles.
3.Dispositivos de matriz de rejilla de bolas (componentes BGA)
Estos componentes de alta gama logran la soldadura flip-chip a las PCB mediante bolas de soldadura (diámetro de 0.2 a 0.76 mm) distribuidas en una matriz en la parte inferior. Se utilizan principalmente en procesadores centrales, como CPU, GPU y FPGA. Su densidad de pines excepcionalmente alta (los chips individuales pueden superar los 2000 pines) impone requisitos estrictos a los procesos de soldadura: la inspección por rayos X es esencial para verificar la integridad de las juntas de soldadura, mientras que se deben emplear máquinas de colocación de alta precisión (precisión de repetibilidad ±0,02 mm) y hornos de reflujo al vacío (uniformidad de temperatura ±3 °C) para garantizar una soldadura fiable.
Proceso de fabricación de PCBA:
1.Diseño de PCB: En esta etapa se emplean herramientas EDA (por ejemplo, Altium Designer, KiCad) para completar el diseño del diagrama esquemático y la planificación del diseño espacial de la PCB. Determina con precisión las coordenadas de colocación de los componentes, las especificaciones de enrutamiento eléctrico y las estructuras de apilamiento de placas multicapa. Como paso fundamental en el proceso de fabricación de PCBA, esta etapa es paralela al diseño de planos en la ingeniería de la construcción. La calidad y la precisión del diseño determinan directamente la viabilidad técnica de las etapas posteriores, incluyendo la colocación de componentes, la verificación de la integridad de la señal y las pruebas de fiabilidad general del sistema.
2.Adquisición de componentes: Los componentes electrónicos se adquieren de acuerdo con la documentación del diseño (lista de materiales), con una rigurosa verificación de los parámetros críticos, incluyendo especificaciones, códigos de modelo y grados de calidad. Esto garantiza que todas las características técnicas de los materiales se ajusten plenamente a los requisitos de diseño, estableciendo una base de componentes conforme para la posterior fabricación de PCBA.
3.Montaje con tecnología de montaje superficial (SMT):
- Impresión de pasta de soldadura: aplicación de pasta de soldadura sobre las almohadillas de la PCB mediante una plantilla para preparar la soldadura posterior de los componentes.
- Colocación de componentes: colocación precisa de los componentes en la PCB mediante una máquina de colocación. Este dispositivo robótico coloca de forma rápida y precisa componentes minúsculos en las ubicaciones designadas.
- Soldadura por reflujo: el calentamiento a alta temperatura funde la pasta de soldadura, fijando firmemente los componentes a la PCB y estableciendo conexiones eléctricas.
4.Montaje THT (para componentes no aptos para SMT): la tecnología de orificio pasante (THT) se emplea para componentes como condensadores y conectores grandes, que normalmente se sueldan mediante soldadura por ola o soldadura manual. Durante la soldadura por ola, la placa de circuito pasa a través de una ola de soldadura fundida para completar la fijación de los componentes; la soldadura manual se emplea en circunstancias especiales o en la producción de lotes pequeños.
5.Inspección y pruebas:
- Inspección AOI: La inspección óptica automatizada utiliza sistemas de imágenes ópticas para examinar la calidad de la soldadura y la colocación de los componentes en las PCB, identificando rápidamente los defectos evidentes de soldadura y las desviaciones en la colocación de los componentes.
- Pruebas ICT: Las pruebas en circuito verifican la funcionalidad del circuito, evaluando el rendimiento eléctrico de cada componente de la placa.
- Pruebas funcionales: Simulan las condiciones de funcionamiento reales para evaluar de forma exhaustiva el rendimiento general de la PCBA, garantizando un funcionamiento estable en aplicaciones prácticas.
6.Limpieza y protección:
Se eliminan los residuos de fundente y los contaminantes de la soldadura, y a continuación se aplica un recubrimiento de triple protección (a prueba de humedad, a prueba de polvo, resistente a la corrosión) para mejorar la fiabilidad y la vida útil del PCBA.
7.Embalaje y entrega:
El PCBA (conjunto de placa de circuito impreso) se embala con materiales antiestáticos. A continuación, el producto acabado y completamente embalado se entrega en la ubicación designada por el cliente o se transfiere a las siguientes etapas de producción del montaje. Esto garantiza que el producto permanezca protegido de la electricidad estática y otros posibles peligros durante el transporte y el almacenamiento.
