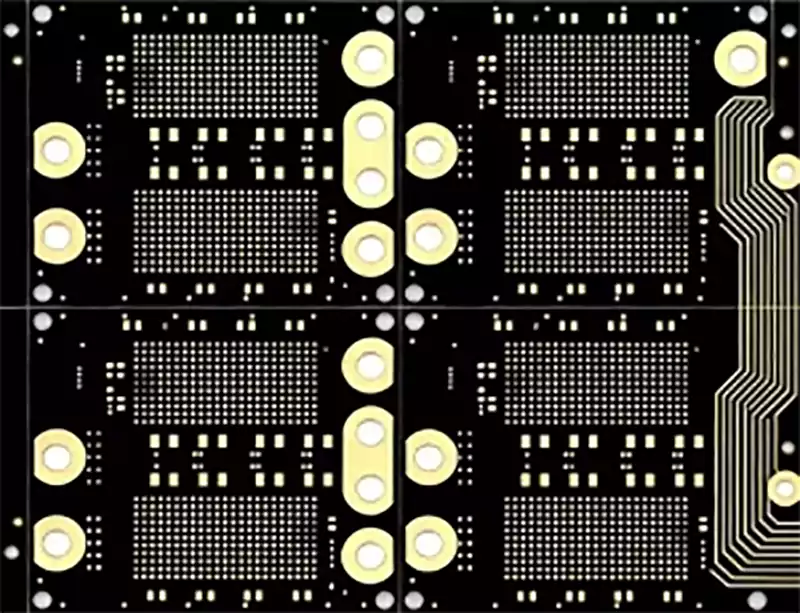

Los materiales Rogers suelen referirse a una serie de laminados revestidos de cobre (CCL) de alto rendimiento fabricados por Rogers Corporation, que incluyen principalmente las series Rogers RO4000, RO3000 y RT/duroid. Estos materiales no son sistemas epoxi de fibra de vidrio convencionales, sino que están diseñados específicamente para aplicaciones de alta frecuencia, utilizando resinas de hidrocarburos, PTFE relleno de cerámica o sistemas de resina modificada como núcleo.
En comparación con el FR-4, la característica definitoria de los materiales Rogers radica en la excepcional estabilidad de su constante dieléctrica (Dk) y su factor de pérdida dieléctrica (Df), que presentan una variación mínima con la frecuencia, la temperatura o los cambios ambientales.
Ventajas clave del rendimiento eléctrico de los materiales Rogers
1.Constante dieléctrica (Dk) estable y controlable
La constante dieléctrica (Dk) es el parámetro fundamental que determina la velocidad de propagación y la impedancia característica de las ondas electromagnéticas dentro de un medio. En los circuitos digitales y de RF de alta velocidad, cualquier fluctuación en Dk provoca directamente un desajuste de impedancia, errores de sincronización y problemas de integridad de la señal.
Los materiales Rogers presentan una distribución Dk típicamente estable dentro del rango de 2,2 a 3,5, lo que se consigue mediante un riguroso control de la formulación y procesos de fabricación que minimizan la variación entre lotes. A diferencia de los materiales FR-4 convencionales, que muestran una deriva significativa de Dk bajo cambios de frecuencia y ambientales, los materiales Rogers mantienen propiedades dieléctricas altamente consistentes en una amplia banda de frecuencia.
Este comportamiento estable y predecible de Dk proporciona una mayor certeza a los ingenieros de diseño durante los cálculos de impedancia, la adaptación de pares diferenciales y la compensación de longitud. Es especialmente adecuado para diseños de circuitos SerDes de alta velocidad, frontales de RF y ondas milimétricas que exigen una precisión de sincronización, una consistencia de fase y un control del retardo de propagación estrictos.
2.Pérdida dieléctrica extremadamente baja (Df)
El factor de pérdida dieléctrica (Df) refleja directamente la capacidad de un material para convertir la energía eléctrica en calor dentro de campos eléctricos alternos, lo que constituye una fuente primaria de atenuación de señales de alta frecuencia. A frecuencias de GHz e incluso de ondas milimétricas, las variaciones en Df suelen ejercer una influencia decisiva en el rendimiento del sistema.
Los materiales de Rogers utilizan sistemas de resina de baja pérdida y rellenos de alta pureza, lo que permite alcanzar un Df significativamente inferior al del FR-4 convencional. Esto reduce eficazmente la pérdida de inserción y la distorsión de la señal causadas por la pérdida dieléctrica en condiciones de alta frecuencia.
Esto significa que, para longitudes de traza y condiciones estructurales idénticas, los materiales de Rogers pueden:
Reducir significativamente la atenuación de la amplitud de la señal de alta frecuencia
Mejorar la relación señal-ruido (SNR) del sistema.
Ampliar la distancia de transmisión efectiva.
Reducir la dependencia de los circuitos de amplificación y ecualización de la señal.
En consecuencia, el bajo Df se ha convertido en una razón técnica clave para seleccionar los materiales Rogers en aplicaciones como las comunicaciones de RF, los radares de ondas milimétricas y las interconexiones de backplane de alta velocidad.
3.Consistencia excepcional en alta frecuencia.
En aplicaciones de alta frecuencia, la consistencia de los parámetros de los materiales suele ser más importante que los «valores absolutos» de las métricas individuales. Los materiales de Rogers mantienen un rendimiento eléctrico muy estable en distintos rangos de frecuencia, lo que evita la variación no lineal en Dk que suele producirse al aumentar la frecuencia.
Esta excepcional consistencia en alta frecuencia mitiga eficazmente los siguientes riesgos:
Desajuste de impedancia en alta frecuencia.
Aumento de la reflexión de la señal y de la relación de onda estacionaria.
Acumulación de errores de fase
Mayor complejidad en la depuración del sistema
En sistemas de RF de banda ancha, antenas multibanda y soluciones de comunicación de modulación de alto orden, la consistencia en alta frecuencia de los materiales Rogers mejora significativamente la repetibilidad del sistema y la fiabilidad general.
Características de rendimiento térmico y mecánico
Más allá de las ventajas eléctricas, los materiales Rogers se someten a una optimización sistemática de sus propiedades térmicas y mecánicas para satisfacer las aplicaciones de alta fiabilidad.
1.Bajo coeficiente de expansión térmica (CTE)
En los PCB multicapa y los sistemas electrónicos de alta fiabilidad, el comportamiento de expansión térmica del material afecta directamente a la integridad de las paredes, la longevidad de las juntas de soldadura y la resistencia de la unión entre capas. Los materiales Rogers presentan un CTE en el eje Z muy similar al del cobre, lo que garantiza una excelente compatibilidad con las estructuras de vías revestidas de cobre.
Esta característica reduce eficazmente las tensiones mecánicas generadas durante los ciclos térmicos, minimizando la aparición de:
Agrietamiento de los orificios metalizados.
Fallo de la conexión de la capa interna.
Degradación de la fiabilidad debido a la fatiga térmica prolongada.
Especialmente adecuado para PCB de alto número de capas, entornos con temperaturas exigentes y electrónica industrial/de comunicaciones que funciona en condiciones continuas a largo plazo.
2.Estabilidad térmica superior
Los materiales Rogers están diseñados para cumplir con los requisitos de la fabricación electrónica moderna, y presentan un rendimiento estable en procesos de reflujo sin plomo a altas temperaturas. Su sistema de materiales mantiene una estructura dieléctrica sólida y una resistencia de unión interlaminar incluso en condiciones de choque térmico repetido.
Su resistencia térmica superior previene eficazmente:
- Delaminación del panel
- Deterioro de las propiedades dieléctricas
- Desviación de los parámetros de alta frecuencia
- Reducción de la fiabilidad de la soldadura
Esto es especialmente importante para productos electrónicos de alto valor y alta fiabilidad.
3.Excelente estabilidad dimensional
En los circuitos de alta frecuencia y microondas, las variaciones mínimas en el ancho de línea, el espaciado o el espesor dieléctrico pueden causar una desviación significativa de la impedancia. Los materiales Rogers presentan una estabilidad dimensional excepcional con una deformación mínima durante el procesamiento y el tratamiento térmico.
Esta característica los hace muy adecuados para:
- Estructuras de transmisión de alta frecuencia, como microcintas y líneas de banda.
- Diseños de circuitos de ancho de línea fino y paso fino.
- Estructuras de RF y antenas de alta precisión.
Aplicaciones de los materiales Rogers:
Equipos de comunicación por radiofrecuencia y microondas (estaciones base, amplificadores de potencia, antenas)
Radares para automóviles (radares de ondas milimétricas de 77 GHz/79 GHz)
Comunicaciones por satélite y electrónica aeroespacial.
Placas base de alta velocidad y módulos de interfaz en servidores de alta velocidad y equipos de red.
Imágenes médicas e instrumentos de prueba de alta precisión.
Los materiales Rogers presentan importantes ventajas técnicas en aplicaciones de PCB de alta frecuencia, alta velocidad y alta fiabilidad debido a su constante dieléctrica estable y controlable, su pérdida dieléctrica extremadamente baja y su excelente consistencia en alta frecuencia. A medida que las frecuencias de comunicación siguen aumentando, las velocidades de datos se aceleran y las tecnologías de interconexión de alta velocidad y ondas milimétricas proliferan rápidamente, los materiales FR-4 tradicionales tienen dificultades para satisfacer plenamente las exigencias de rendimiento de los sistemas electrónicos de alta gama. En este contexto, los materiales Rogers, con su diseño específico para aplicaciones de alta frecuencia, se han convertido en sustratos clave indispensables en campos como las comunicaciones de RF, los radares para automóviles, la industria aeroespacial y los centros de datos de alta velocidad.
