Les antenne pour drones sont des antennes radio spécialement conçues pour la communication et le contrôle des véhicules aériens sans pilote. Ces antennes reçoivent et transmettent des signaux sans fil, assurant une communication stable entre le drone et les stations au sol ou d’autres appareils.
Types et fonctions des antenne pour drones
- Classification de base
Les antenne pour drones sont principalement classées en antennes omnidirectionnelles, antennes directionnelles et antennes intelligentes en fonction des exigences de l’application. Les antennes omnidirectionnelles conviennent aux scénarios de communication nécessitant une couverture complète, tels que la communication avec le contrôle au sol pendant le décollage et l’atterrissage des drones. Les antennes directionnelles concentrent l’énergie dans des directions spécifiques, améliorant ainsi l’efficacité et la stabilité des communications à longue distance. Elles sont couramment utilisées pour les tâches d’inspection, de levé et de cartographie par drone. Les antennes intelligentes ajustent dynamiquement la direction du faisceau afin de supprimer les effets multivoies et d’éviter les interférences, améliorant ainsi la qualité des communications dans les environnements complexes. - Fonctions principales
Les fonctions principales des antenne pour drones comprennent la transmission et la réception de signaux, la couverture de la bande de fréquences, l’adaptation de la polarisation et le contrôle du gain. La transmission et la réception de signaux constituent la capacité fondamentale de l’antenne, qui est chargée de transmettre les données du drone à la station au sol tout en recevant les commandes de celle-ci. La couverture de la bande de fréquences détermine la gamme de fréquences opérationnelles de l’antenne, le choix de la bande appropriée étant essentiel pour différents scénarios d’application. L’adaptation de la polarisation garantit une efficacité optimale de la transmission du signal et minimise la perte de signal. Le contrôle du gain optimise la portée de communication et la résistance aux interférences en ajustant l’intensité de rayonnement de l’antenne.
Les antenne pour drones comprennent généralement plusieurs composants clés : le radiateur, la ligne de transmission et le boîtier de protection.
- Radiateur : le radiateur est le composant le plus critique de l’antenne, car il convertit l’énergie électromagnétique en ondes radio dans l’espace ou vice versa. Ce processus est à la base de la capacité de communication à longue portée du drone.
- Ligne de transmission : reliant le radiateur au système de communication du drone, la ligne de transmission achemine les signaux entre ces composants. Sa qualité et ses performances ont un impact direct sur l’efficacité et la stabilité de la transmission du signal.
- Boîtier de protection : enveloppant le radiateur et la ligne de transmission, le boîtier de protection protège principalement l’antenne contre les dommages pendant le vol.
Matériaux courants et processus de fabrication des antenne pour drones
Matériaux courants :
FR4 (polymère renforcé de fibres) :
Caractéristiques : le FR4 est un matériau largement utilisé pour les cartes de circuits imprimés (PCB) qui offre une excellente isolation électrique, une grande résistance mécanique et une bonne usinabilité. Il convient aux communications à moyenne et basse fréquence.
Applications : couramment utilisé dans les antennes microbandes standard et certaines antennes pour petits drones à faible coût.
PTFE (polytétrafluoroéthylène) :
Caractéristiques : le PTFE présente une résistance exceptionnelle aux températures élevées, à la corrosion et de faibles pertes, ce qui le rend adapté à la transmission de signaux à haute fréquence. Comparé au FR4, le PTFE possède une constante diélectrique plus faible, offrant des performances de transmission de signaux supérieures.
Applications : fréquemment utilisé dans les antennes microbandes haute performance ou les applications de drones exigeant une perte de signal minimale, en particulier dans les domaines à haute fréquence tels que la 5G et les communications par satellite.
Plaque d’aluminium :
Caractéristiques : l’aluminium est léger et possède une excellente conductivité électrique. Il est couramment utilisé comme fond de panier d’antenne pour les antennes à grande échelle ou directionnelles afin de faciliter la réflexion et d’améliorer le gain.
Applications : Généralement utilisé dans les composants structurels des antennes directionnelles à longue portée, telles que les systèmes de communication par satellite.
Matériaux à base de cuivre :
Caractéristiques : Le cuivre présente une faible résistance électrique et une excellente conductivité, ce qui le rend adapté à la conception d’antennes à haute fréquence et à ultra-haute fréquence afin de minimiser la perte de signal.
Applications : Couramment utilisé dans les antennes à haute fréquence, telles que les systèmes à réseau phasé, où des performances de transmission de signal supérieures sont requises.
Matériaux composites :
Caractéristiques : les matériaux composites (par exemple, les plastiques renforcés de fibres de carbone ou de fibres de verre) offrent un rapport résistance/poids favorable et une bonne résistance à la corrosion, ce qui les rend adaptés aux boîtiers d’antennes ou aux structures de support des drones.
Applications : utilisés dans la fabrication de composants externes légers mais structurellement robustes pour les antennes de drones.
Procédés de fabrication courants :

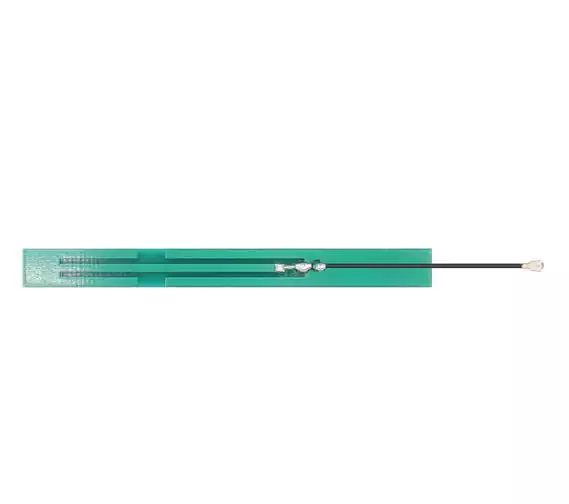

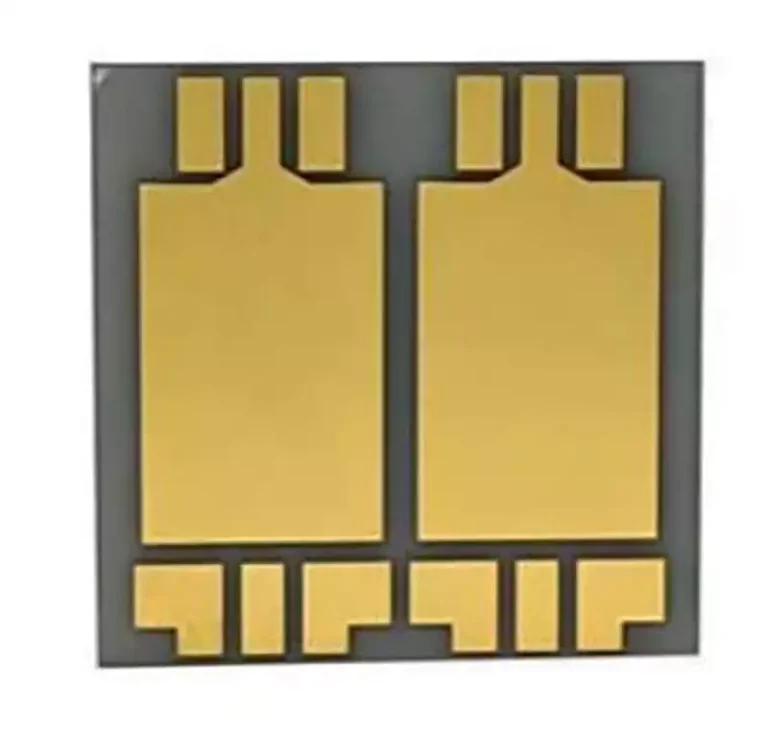

Procédé microbande :
Principe : les antennes microbandes transmettent des signaux en connectant le conducteur de l’antenne à la couche métallique du substrat via des lignes microbandes. Les antennes microbandes offrent les avantages d’une structure simple, d’une intégration facile et d’une production aisée.
Applications : largement utilisées dans les systèmes de communication pour les petits drones et les micro-drones, elles sont particulièrement adaptées aux applications soumises à des contraintes strictes en matière de poids et de taille.

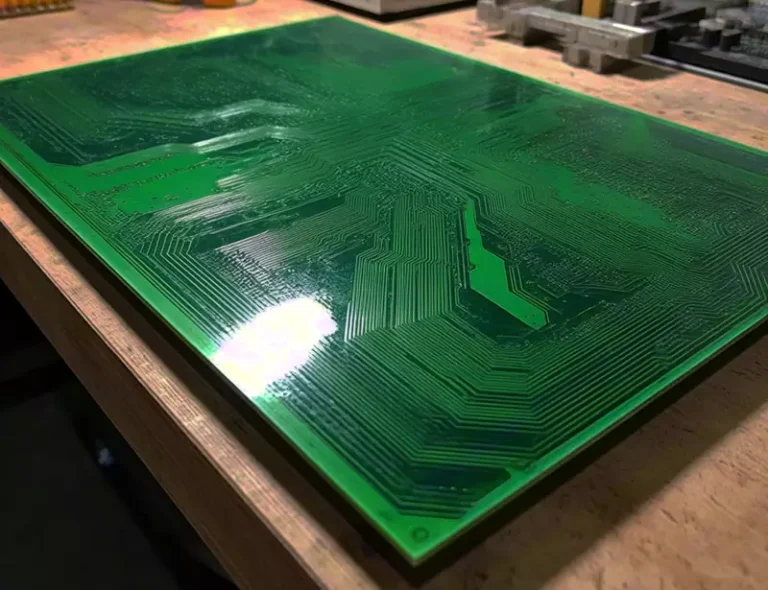

Procédé de fabrication de circuits imprimés (PCB) :
Principe : utilise les techniques de fabrication de circuits imprimés pour imprimer des motifs d’antennes sur des substrats, couramment utilisés pour la production d’antennes microbandes. Ce procédé permet une production en série via des lignes automatisées à un coût relativement faible.
Applications : Convient aux antennes fonctionnant dans des bandes de fréquences plus basses ou aux applications de drones exigeant des dimensions et des formes d’antennes spécifiques.
Technologie de montage en surface (SMT) :
Principe : les composants d’antenne (tels que les assemblages radiofréquence) sont montés sur des circuits imprimés à l’aide de la technologie de montage en surface, l’assemblage précis étant réalisé à l’aide de machines de placement automatisées.
Application : ce procédé convient aux petits véhicules aériens sans pilote (UAV), en particulier ceux qui nécessitent des systèmes d’antennes avec des capacités multifonctionnelles intégrées.
Procédés de formage et de fraisage des métaux :
Principe : fabrication précise de composants d’antennes métalliques à l’aide de techniques de fraisage ou de découpe au laser, particulièrement adaptées aux antennes directionnelles et à la production d’antennes à grande échelle.
Application : généralement utilisé pour les antennes plus grandes nécessitant un gain élevé, telles que les antennes satellites pour les communications à longue portée ou les antennes à gain élevé.
Technologie à réseau phasé :
Principe : les antennes à réseau phasé ajustent rapidement la direction du faisceau en modulant la phase de plusieurs éléments d’antenne. La fabrication nécessite des techniques de conception et d’intégration de réseaux de haute précision.
Applications : largement utilisées dans les systèmes UAV avancés, en particulier pour les communications à haute fréquence ou les applications radar nécessitant une orientation dynamique du faisceau.
Technologie d’impression 3D :
Principe : fabrique directement des géométries d’antennes à l’aide de l’impression 3D, adaptée aux structures complexes ou aux exigences personnalisées. Les matériaux utilisés peuvent inclure des plastiques, des métaux ou des composites.
Applications : Convient au prototypage rapide et à la production personnalisée en petites séries, en particulier dans la conception d’antennes pour les drones à usage spécial.
Les antenne pour drones jouent un rôle essentiel pour garantir la stabilité des communications et l’exécution des missions. Grâce aux progrès technologiques constants, la conception et les processus de fabrication des antennes continuent d’être optimisés afin de répondre à des exigences d’application de plus en plus efficaces et complexes. À l’avenir, les antenne pour drones joueront un rôle encore plus important dans divers secteurs.
