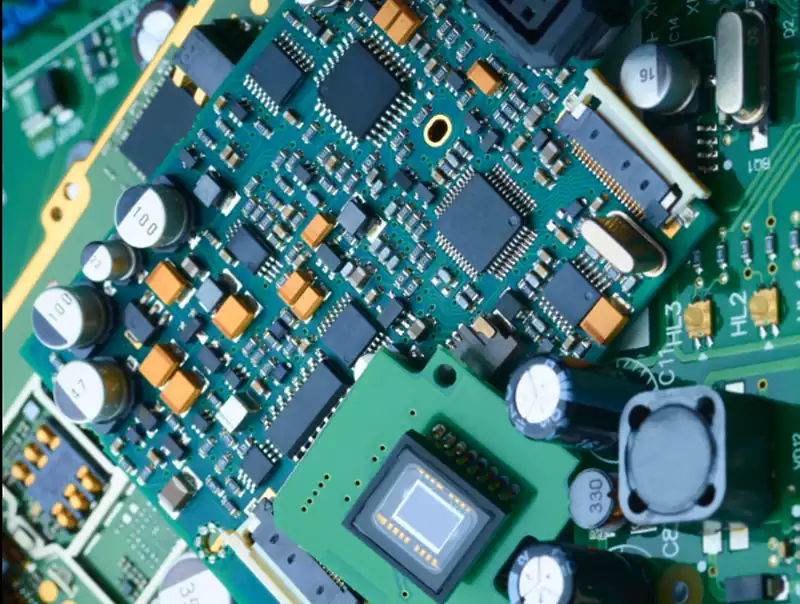

Qu’est-ce qu’un assemblage de pcb? PCB assemblage signifie « Printed Circuit Board Assembly » (assemblage de circuit imprimé). Il ne s’agit pas simplement d’une circuit imprimé (PCB), mais plutôt du montage de composants électroniques (tels que les composants à montage en surface SMT et les composants à montage traversant DIP) sur la carte PCB et de la formation d’un système de circuit complet grâce à des procédés comme la soudure.
Quelle est la différence entre un PCB et un assemblage de pcb ?
Un PCB est une carte de circuit imprimé brute, non équipée, tandis qu’un assemblage de circuit imprimé est le circuit fini, prêt à fonctionner immédiatement. Un PCB se concentre sur la conception physique des chemins de circuit, tandis qu’un assemblage de pcb est le circuit fonctionnel qui intègre des composants. Une formule mnémonique simple est : PCB + Composants + Soudure = assemblage de pcb. En fait, un assemblage de circuit imprimé ne peut exister sans un PCB : le PCB est la première étape, et l’assemblage de circuit imprimé est construit à partir de celui-ci.
Principales différences entre un circuit imprimé et un assemblage de circuits imprimés :
| Aspect | Circuit imprimé | Assemblage de pcb |
| Définition | Circuits imprimés comportant des composants exposés et non montés assurant des connexions électriques | Une circuits imprimés sur laquelle sont montés des composants électroniques constitue un circuit fonctionnel. |
| Fonction | Support mécanique et circuits électriques pour les composants | Assurer des fonctions électroniques spécifiques |
| Composant | Aucun (circuit imprimé vierge) | Tous les composants électroniques nécessaires (résistances, condensateurs, circuits intégrés, etc.) |
| Aspect | Circuit imprimé plane comportant des pistes conductrices, des pastilles et des vias | Assemblage de pcb équipée de divers composants électroniques |
| Fabrication | Graver la couche de cuivre sur le substrat ; appliquer la couche de masque de soudure. | Placer et souder les composants sur le circuit imprimé (montage en surface, montage traversant) |
| Contrôles | Contrôles de continuité et de court-circuit du câblage en cuivre | Contrôles complets (ICT, contrôles fonctionnels) visant à garantir le bon fonctionnement |
| Plateforme | Socle/Piédestal | Circuit terminé/opérationnel |
| Application | Destiné aux premières phases de conception, au prototypage et à la validation des circuits | Pour des produits finis tels que les smartphones, les ordinateurs et l’électronique industrielle |
Qu’est-ce que la fabrication de pcb assemblage (Assemblage de pcb) ? Le processus de production des assemblage de circuits imprimés comprend plusieurs étapes successives menant à la fabrication finale, qui se divisent principalement en plusieurs phases principales : assemblage CMS → insertion DIP → test des Assemblage de pcb → application d’un revêtement de protection.
Déroulement du processus d’assemblage de circuits imprimés:
Assemblage CMS
L’assemblage CMS constitue la première étape de la production de circuits imprimés et comprend plusieurs opérations de précision : tout d’abord, la pâte à souder réfrigérée doit être décongelée. Une fois ramenée à température ambiante, elle est soigneusement mélangée à la main ou à l’aide d’un équipement d’agitation automatisé afin de garantir que son homogénéité réponde aux normes d’impression.
La pâte à souder traitée est ensuite appliquée uniformément sur la surface du pochoir. Guidée par le mouvement de raclage directionnel d’une raclette, la pâte est déposée avec précision à travers les ouvertures du pochoir sur les pastilles désignées du circuit imprimé. Immédiatement après l’impression, un équipement d’inspection SPI (Surface Mount Inspection) effectue un contrôle tridimensionnel de l’épaisseur. Cet équipement surveille en temps réel des paramètres critiques tels que le volume, la hauteur et le décalage de la pâte à souder, fournissant ainsi des données pour le contrôle du processus.
Au cours de la phase de placement des composants, des machines de placement à grande vitesse identifient avec précision les composants électroniques dans les magasins d’alimentation à l’aide de systèmes de vision, permettant ainsi un placement de haute précision à des cadences de plusieurs dizaines à plusieurs centaines de composants par seconde, avec une précision de positionnement de ±0.05 mm.
Les assemblage de pcb passent ensuite au processus de soudage par refusion.Dans un environnement chauffé sous atmosphère d’azote, elles traversent quatre zones de température : préchauffage, maintien en température, refusion et refroidissement. Cette séquence induit des transitions de phase dans la pâte à souder — séchage, fusion, mouillage et solidification — formant finalement des liaisons intermétalliques fiables.
Après le soudage, l’ensemble du circuit est soumis à une inspection optique automatisée (AOI) utilisant une technologie d’imagerie multispectrale pour une vérification sans contact du placement des composants, de la polarité, de la coplanarité et de la qualité de la soudure, avec une précision d’inspection de l’ordre de 5 μm.
Les défauts tels que les ponts, les tombstones ou les désalignements détectés par l’AOI nécessitent une retouche manuelle ou automatisée sur des stations dédiées. Le processus de retouche comprend le retrait des composants, le nettoyage des pastilles, le replacement et une deuxième soudure.
Les stations de retouche à air chaud permettent un dessoudage sans dommage grâce à un contrôle précis de la température. L’ensemble du processus de production SMT doit être mené dans une salle blanche de classe 10 000, en maintenant une température ambiante de 23 ± 3 °C et une humidité relative de 45 % ± 10 % afin de garantir la qualité de la soudure et la fiabilité du produit.
Assemblage de composants DIP
Le processus d’assemblage de composants DIP comprend plusieurs étapes critiques, notamment l’insertion, le soudage à la vague, la coupe des pattes, le traitement post-soudage, le nettoyage des cartes et le contrôle qualité. Ces étapes constituent ensemble le cycle complet d’assemblage DIP.
Tests des assemblages de circuits imprimés (assemblage de pcb)
Les tests des assemblages de circuits imprimés (assemblage de pcb) couvrent de nombreux aspects, notamment les tests ICT, les tests FCT, les tests de vieillissement et les tests de vibration. Ces méthodes de test ont une incidence directe sur les performances globales et la qualité du produit.
Par exemple, les tests ICT examinent principalement l’intégrité des soudures des composants et la continuité des circuits afin de garantir la qualité des soudures. À l’inverse, les tests FCT se concentrent sur la vérification exhaustive des paramètres d’entrée et de sortie de la carte Assemblage de pcb, confirmant ainsi la conformité aux spécifications de conception et aux indicateurs de performance. Grâce à ces tests, nous nous assurons que chaque carte Assemblage de pcb répond aux normes de qualité prédéfinies, jetant ainsi des bases solides pour les étapes de production suivantes.
Revêtement protecteur des assemblages de circuits imprimés (pcb assemblage)
Procédé essentiel garantissant la fiabilité des circuits électroniques, le revêtement protecteur des assemblages de circuits imprimés (assemblage de pcb) améliore considérablement la résistance des cartes de circuits imprimés à la corrosion environnementale en formant une couche protectrice.
Ce procédé repose sur une méthode d’application par étapes : tout d’abord, une pulvérisation uniforme est appliquée sur une face (face A) de l’assemblage de circuits imprimés, suivie d’une phase de pré-durcissement visant à obtenir un séchage initial de la surface. Après avoir retourné le circuit imprimé, le même processus est appliqué sur la face opposée (face B). Le revêtement est ensuite entièrement durci par un séchage naturel de 24 heures à température ambiante.
Pendant la mise en œuvre, un mesureur d’épaisseur laser surveille en continu l’épaisseur du revêtement afin de s’assurer qu’elle reste dans la plage de 100 à 300 μm. Des systèmes de contrôle environnemental maintiennent des paramètres stricts de température ≥ 16 °C et d’humidité relative < 75 % dans la zone de travail, complétés par un système de purification sans poussière (degré de propreté ≥ ISO Classe 7) pour prévenir toute contamination par des particules.
Les circuits imprimés soumis à ce traitement de triple protection offrent des performances globales exceptionnelles : la tension de claquage passe à ≥ 5 kV, le taux d’absorption d’eau diminue à < 0,5 % et aucune fuite ne se produit même après 72 heures dans des conditions de température et d’humidité élevées (85 °C/85 % HR). Cela les rend particulièrement adaptés aux applications exigeantes telles que l’électronique automobile et les systèmes de contrôle industriel.
Les procédures de test des assemblages de circuits imprimés (assemblage de pcb) sont généralement adaptées aux plans de test spécifiques des clients, le déroulement de base comprenant :
Programmation → Test ICT → Test FCT → Test de vieillissement
Programmation
À la suite des opérations de soudure en amont, les ingénieurs procèdent à la programmation des microcontrôleurs intégrés à l’assemblage de circuits imprimés afin d’activer des fonctionnalités spécifiques.
Test ICT
Le test ICT utilise principalement des sondes de test qui entrent en contact avec les points de test du Assemblage de pcb afin de vérifier la continuité du circuit, de détecter les courts-circuits et d’évaluer l’intégrité des soudures des composants. Cette méthode offre une grande précision, des indications claires et une large applicabilité.
Test FCT
Le test FCT évalue les paramètres environnementaux, les caractéristiques électriques (courant/tension) et les contraintes mécaniques (pression) sur l’assemblage de la carte de circuit imprimé. Cette évaluation complète garantit que tous les paramètres de la carte sont conformes aux spécifications du concepteur.
Test de vieillissement
Le test de vieillissement simule des scénarios d’utilisation en alimentant le assemblage de pcb en continu, sans interruption.Cela permet de détecter les défauts difficiles à identifier et d’évaluer la durée de vie du produit, garantissant ainsi sa stabilité.
À l’issue d’une série de tests, les assemblage de pcb qui passent l’inspection peuvent être certifiés conformes. Ils sont ensuite emballés et expédiés.
