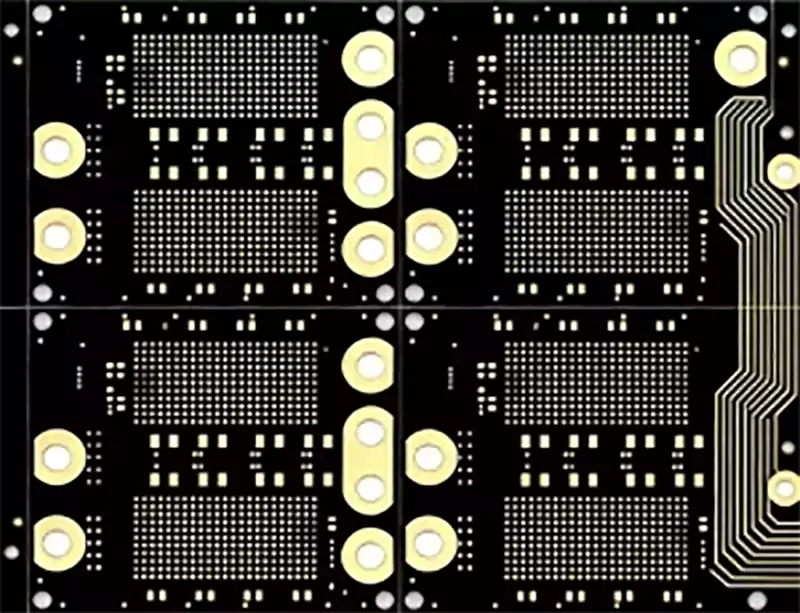

Les matériaux Rogers désignent généralement une série de stratifiés revêtus de cuivre (CCL) haute performance fabriqués par Rogers Corporation, notamment les séries Rogers RO4000, RO3000 et RT/duroid. Ces matériaux ne sont pas des systèmes époxy à fibre de verre classiques, mais sont spécialement conçus pour les applications à haute fréquence, utilisant des résines hydrocarbonées, du PTFE chargé de céramique ou des systèmes de résines modifiées comme matériau de base.
Par rapport au FR-4, la caractéristique distinctive des matériaux Rogers réside dans leur constante diélectrique (Dk) et leur facteur de perte diélectrique (Df) très stables, qui présentent une variation minimale en fonction de la fréquence, de la température ou des changements environnementaux.
Principaux avantages des matériaux Rogers en termes de performances électriques
1.Constante diélectrique (Dk) stable et contrôlable
La constante diélectrique (Dk) est le paramètre essentiel qui détermine la vitesse de propagation et l’impédance caractéristique des ondes électromagnétiques dans un milieu. Dans les circuits numériques et RF à haute vitesse, toute fluctuation de la constante diélectrique entraîne directement une désadaptation d’impédance, des erreurs de synchronisation et des problèmes d’intégrité du signal.
Les matériaux Rogers présentent généralement une distribution Dk stable dans la plage 2,2-3,5, avec une variation minimale d’un lot à l’autre grâce à un contrôle rigoureux de la formulation et des processus de fabrication. Contrairement aux matériaux FR-4 conventionnels, qui présentent une dérive Dk importante en fonction des variations de fréquence et de l’environnement, les matériaux Rogers conservent des propriétés diélectriques très cohérentes sur une large bande de fréquences.
Ce comportement stable et prévisible de la constante diélectrique offre une plus grande certitude aux ingénieurs concepteurs lors des calculs d’impédance, de l’appariement des paires différentielles et de la compensation de longueur. Il est particulièrement adapté aux conceptions de circuits SerDes à haute vitesse, de frontaux RF et d’ondes millimétriques qui exigent une précision de synchronisation, une cohérence de phase et un contrôle du retard de propagation rigoureux.
2.Perte diélectrique extrêmement faible (Df)
Le facteur de perte diélectrique (Df) reflète directement la capacité d’un matériau à convertir l’énergie électrique en chaleur dans un champ électrique alternatif, ce qui constitue une source importante d’atténuation des signaux à haute fréquence. À des fréquences de l’ordre du GHz et même des ondes millimétriques, les variations du Df ont souvent une influence décisive sur les performances du système.
Les matériaux Rogers utilisent des systèmes de résine à faible perte et des charges de haute pureté, ce qui leur permet d’atteindre un Df nettement inférieur à celui du FR-4 conventionnel. Cela réduit efficacement la perte d’insertion et la distorsion du signal causées par la perte diélectrique dans des conditions de haute fréquence.
Cela signifie que, pour des longueurs de traces et des conditions structurelles identiques, les matériaux Rogers peuvent :
Réduire considérablement l’atténuation de l’amplitude des signaux haute fréquence
Améliorer le rapport signal/bruit (SNR) du système
Étendre la distance de transmission effective
Réduire la dépendance aux circuits d’amplification et d’égalisation du signal
Par conséquent, un faible Df est devenu un critère technique essentiel pour choisir les matériaux Rogers dans les applications de communications RF, de radars à ondes millimétriques et de fonds de panier à haut débit.
3.Cohérence exceptionnelle à haute fréquence
Dans les applications à haute fréquence, la cohérence des paramètres des matériaux s’avère souvent plus critique que les « valeurs absolues » des mesures individuelles. Les matériaux Rogers maintiennent des performances électriques très stables sur différentes gammes de fréquences, évitant les variations de non-linéarité Dk induites par l’augmentation des fréquences.
Cette cohérence exceptionnelle à haute fréquence atténue efficacement les risques suivants :
Inadéquation d’impédance à haute fréquence
Augmentation de la réflexion du signal et du rapport d’ondes stationnaires
Accumulation d’erreurs de phase
Complexité accrue du débogage du système
Pour les systèmes RF à large bande, les antennes multibandes et les solutions de communication à modulation d’ordre élevé, la cohérence à haute fréquence des matériaux Rogers améliore considérablement la répétabilité et la fiabilité globale du système.
Caractéristiques thermiques et mécaniques
Au-delà de leurs avantages électriques, les matériaux Rogers ont été systématiquement optimisés pour leurs propriétés thermiques et mécaniques afin de répondre aux exigences des applications à haute fiabilité.
1.Faible coefficient de dilatation thermique (CTE)
Dans les circuits imprimés multicouches et les systèmes électroniques à haute fiabilité, le comportement thermique d’un matériau a un impact direct sur l’intégrité des parois, la longévité des joints de soudure et la résistance des liaisons entre les couches. Les matériaux Rogers présentent un CTE sur l’axe Z proche de celui du cuivre, ce qui garantit une excellente compatibilité avec les structures de vias recouvertes de cuivre.
Cette caractéristique réduit efficacement les contraintes mécaniques générées pendant les cycles thermiques, minimisant ainsi le risque de :
Fissuration des trous métallisés
Défaillances des connexions des couches internes
Dégradation de la fiabilité due à la fatigue thermique à long terme
Particulièrement adapté aux circuits imprimés à nombre élevé de couches, aux environnements à températures élevées et aux équipements électroniques de communication/industriels fonctionnant dans des conditions continues à long terme.
2.Résistance thermique supérieure
Les matériaux Rogers sont conçus pour répondre aux exigences de la fabrication électronique moderne, en résistant de manière fiable aux températures élevées des processus de soudage par refusion sans plomb. Le système de matériaux conserve une excellente structure diélectrique et une excellente résistance d’adhérence entre les couches, même après des cycles répétés de chocs thermiques.
Cette résistance thermique empêche efficacement :
Le délaminage des stratifiés
La dégradation des propriétés diélectriques
La dérive des paramètres haute fréquence
La diminution de la fiabilité des joints de soudure
Ceci est particulièrement critique pour les produits électroniques de grande valeur et de haute fiabilité.
3.Stabilité dimensionnelle exceptionnelle
Dans les circuits haute fréquence et micro-ondes, des variations infimes de la largeur des pistes, de l’espacement ou de l’épaisseur diélectrique peuvent entraîner un écart d’impédance significatif. Les matériaux Rogers présentent une stabilité dimensionnelle exceptionnelle avec une déformation minimale pendant le traitement et le traitement thermique.
Cette caractéristique les rend particulièrement adaptés à :
Les structures de transmission hyperfréquences telles que les microbandes et les lignes triplaques
Les conceptions de circuits à largeur et pas de ligne fins
Les structures RF et antennes de haute précision
Les matériaux Rogers trouvent de nombreuses applications dans les domaines suivants :
Équipements de communication RF et hyperfréquences (stations de base, amplificateurs de puissance, antennes)
Radars automobiles (radars à ondes millimétriques 77 GHz/79 GHz)
Communications par satellite et électronique aérospatiale
Fonds de panier et modules d’interface à haut débit dans les serveurs et les équipements réseau
Imagerie médicale et instruments de test de haute précision
Les matériaux Rogers présentent des avantages techniques significatifs dans les applications PCB à haute fréquence, haut débit et haute fiabilité grâce à leur constante diélectrique stable et contrôlable, leur perte diélectrique extrêmement faible et leur excellente cohérence à haute fréquence. Alors que les fréquences de communication continuent d’augmenter, que les débits de données s’accélèrent et que les technologies d’interconnexion à ondes millimétriques et à haut débit se multiplient rapidement, les matériaux FR-4 traditionnels ont du mal à répondre pleinement aux exigences de performance des systèmes électroniques haut de gamme. Dans ce contexte, les matériaux Rogers, spécialement conçus pour les applications haute fréquence, sont devenus des substrats clés indispensables dans des domaines tels que les communications RF, les radars automobiles, l’aérospatiale et les centres de données à haut débit.
