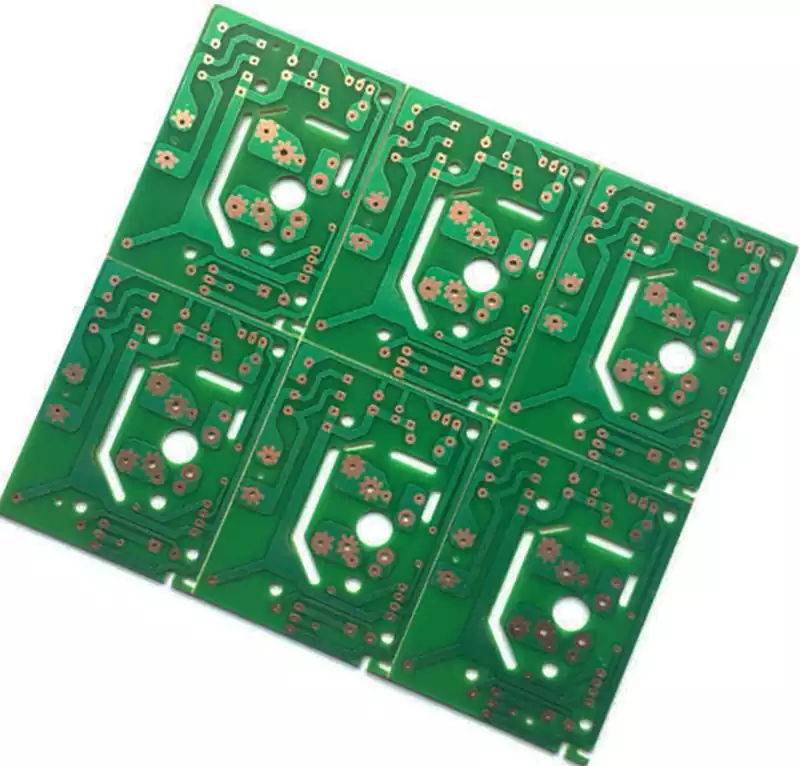

Les circuit imprimé multicouche sont construites en collant et en stratifiant alternativement trois ou plusieurs motifs conducteurs avec des matériaux isolants. Cette structure facilite non seulement la continuité électrique entre les couches, mais assure également l’isolation électrique entre elles. Les configurations courantes des cartes multicouches comprennent des couches de signaux, des plans d’alimentation internes (qui maintiennent les couches électriques internes) et des plans de masse.
Le nombre de couches dans les circuit imprimé multicouche est généralement pair, par exemple 4, 6 ou 8 couches. En effet, les structures symétriques permettent de minimiser les problèmes de déformation pendant le processus de fabrication. Les connexions électriques entre chaque couche sont réalisées à l’aide de vias, qui comprennent des trous traversants, des vias borgnes et des vias enterrés, chacun répondant à des exigences de connexion intercouches différentes.
Circuit imprimé multicouche : constitution fondamentale
Le circuit imprimé multicouche (PCB multicouche) adopte une structure stratifiée de type « sandwich », constitué par la superposition alternée de couches conductrices, de couches isolantes, de vias et de couches de finition de surface. Ses composants fondamentaux se répartissent en quatre éléments clés ci-dessous :
1.Couches conductrices (couches de cuivre)
Composition : feuille de cuivre de haute pureté (cuivre électrolytique ou cuivre laminé), sur laquelle les circuits sont formés par gravure chimique.
Fonction : acheminer les signaux et distribuer l’alimentation électrique. On distingue selon leur usage :
Couches de signal : situées sur la couche supérieure (Top), inférieure (Bottom) ou en interne ; elles accueillent les pistes de signal et les composants électroniques.
Couches d’alimentation et couches de masse : placées en couches internes. Elles fournissent un plan d’alimentation et de masse stable au circuit, assurent un blindage électromagnétique et réduisent les interférences.
2.Couches isolantes
Composition : noyaux (Core) et préimprégnés (Prepreg).
Fonction : garantir l’isolation électrique et le support mécanique, tout en maîtrisant l’épaisseur intercouche.
Noyau (Core) : support rigide central, réalisé à partir de tissu de fibre de verre (type FR‑4) imprégné de résine époxy. Il est recouvert de cuivre sur ses deux faces et apporte la résistance mécanique de base.
Préimprégné (Prepreg) : tissu de fibre de verre imprégné de résine époxy à l’état semi‑solide. Inséré entre les noyaux ou les feuilles de cuivre, il fond puis se durcit lors du pressage à haute température et haute pression ; il assure le collage et le remplissage tout en maintenant l’isolation électrique entre les couches.
3.Vias
Composition : trous métallisés traversants ou encastrés dans la carte (par dépôt de cuivre sur la paroi des trous).
Fonction : réaliser l’interconnexion électrique entre différentes couches conductrices. On distingue selon leur emplacement :
Vias traversants : ils pénètrent l’ensemble de l’épaisseur de la carte ;
Vias borgnes : ils relient une couche externe à une couche interne sans traverser toute la carte ;
Vias enterrés : ils assurent la connexion uniquement entre des couches internes.
4.Couches auxiliaires et finitions de surface
Masque de soudure : couche d’encre (généralement verte) qui recouvre les couches conductrices à l’exception des pastilles de soudure. Il évite les courts-circuits par pontage de soudure et délimite les zones destinées au brasage.
Couche de sérigraphie : caractères et motifs imprimés sur le masque de soudure (généralement blancs). Elle indique les repères de composants, les polarités, les versions de carte et facilite l’assemblage et la réparation.
Finition de surface : matériau déposé sur les pastilles de soudure (immersion or, étain pulvérisé, OSP etc.). Il empêche l’oxydation du cuivre et améliore la soudabilité.
Logique de stratification
Le PCB multicouche est obtenu par empilement alterné « noyau + préimprégné + feuille de cuivre », puis pressage sous haute température et haute pression. Les vias métallisés assurent les liaisons électriques entre les couches pour former une structure d’interconnexion multicouche complexe.
Matériaux courants des circuit imprimé multicouche
1.Matériaux universels à usage général (les plus répandus)
FR‑4 (stratifié tissu de verre époxy) : matériau dominant pour les PCB multicouches. Composé de tissu de fibre de verre et de résine époxy stratifiée, il offre une excellente isolation électrique, une résistance mécanique élevée, une bonne tenue thermique et des caractéristiques diélectriques stables à un coût compétitif. Il est largement utilisé pour les équipements de commande industrielle, l’électronique grand public, les alimentations courantes et la plupart des applications de PCB multicouche standard.
2.Matériaux haute fréquence / haut débit (applications RF et signaux rapides)
Stratifiés PTFE (téflon) : constante diélectrique faible (2,0 à 3,0) et facteur de perte extrêmement bas, ce qui réduit fortement l’atténuation du signal. C’est le matériau privilégié pour les circuits RF, hyperfréquences, communications satellitaires et circuits fonctionnant au-dessus de 10 GHz ; son coût reste cependant élevé.
Résines époxy modifiées haute fréquence ou résine hydrocarburée (ex. RO4350, S1139) : constante diélectrique stable, faible facteur de perte, usinabilité proche du FR‑4. Destinés aux PCB multicouches haute fréquence / haut débit fonctionnant en dessous de 3 GHz (communications 5G, serveurs haut de gamme, radars millimétriques…), leur prix est légèrement supérieur au FR‑4.
3.Matériaux haute Tg / haute résistance thermique (applications haute puissance et forte dissipation thermique)
FR‑4 haute Tg (ex. Tg150, Tg170) : version améliorée du FR‑4 standard avec température de transition vitreuse plus élevée. Sa tenue thermique et sa stabilité dimensionnelle sont renforcées ; adapté aux équipements haute puissance, appareils fortement échauffés et applications requérant une grande fiabilité (électronique automobile, commande industrielle, pressage de PCB multicouches à grand nombre de couches).
Substrats métalliques (à base d’aluminium ou de cuivre) : excellente conductivité thermique. Destinés aux circuits à fort courant et forte dissipation thermique (éclairage LED, commandes de véhicules électriques, alimentations haute puissance). Ils concernent des cartes à fonctions spécifiques et ne constituent pas le matériau principal des PCB multicouches classiques.
4.Matériaux bas de gamme à faible coût (applications peu exigeantes)
Substrats à base de papier ou composites (FR‑1, FR‑2, CEM‑1, CEM‑3) : coût très faible, mais résistance mécanique, tenue thermique et isolation inférieures au FR‑4. Principalement utilisés pour des cartes à faible nombre de couches ou des multicouches simples (petits appareils électroménagers, jouets, contrôleurs bas de gamme) ; leur usage reste limité sur les multicouches complexes.
5.Matériaux spéciaux (environnements ou structures particuliers)
Polyimide (PI) : très bonne tenue thermique et flexibilité. Utilisé essentiellement pour les PCB multicouches flexibles (FPC) ou les cartes rigide-flexibles (nappes pour téléphones, modules caméra, appareils portables).
Substrats céramiques : associent haute conductivité thermique et forte isolation électrique. Destinés aux composants de puissance et modules d’encapsulation haut de gamme ; coût très élevé, rarement employé sur les multicouches conventionnels.
Avantages des circuit imprimé multicouche
Haute intégration et capacité de conception complexe
En augmentant le nombre de couches conductrices internes, les circuit imprimé multicouche permettent des configurations de circuits à plus haute densité dans des espaces confinés, répondant ainsi aux exigences de conception des systèmes électroniques complexes. Les smartphones en sont un exemple, où des composants hautement intégrés et des circuits complexes s’appuient sur la technologie des cartes multicouches pour la consolidation fonctionnelle.
Optimisation supérieure des caractéristiques électriques
La structure multicouche intègre des plans de masse et des couches de blindage, ce qui améliore considérablement la qualité de la transmission des signaux à haut débit. Cette conception supprime efficacement les interférences électromagnétiques (EMI), préservant ainsi l’intégrité des signaux pour les circuits numériques et analogiques à haute fréquence. Parallèlement, la réduction des chemins de transmission des signaux minimise les retards de propagation, accélérant ainsi les temps de réponse du système. Les applications typiques comprennent les cartes mères d’ordinateurs à haut débit, qui s’appuient sur des architectures multicouches pour garantir des taux de transfert de données stables et fiables.
Conception compacte et légère
Par rapport aux cartes à simple ou double couche, les cartes multicouches peuvent accueillir davantage de circuits dans le même espace, ce qui réduit les dimensions et le poids des circuits imprimés. Cette caractéristique est particulièrement importante pour les appareils à espace restreint, tels que les appareils portables et l’électronique aérospatiale. Prenons l’exemple de l’Apple Watch Series 8 : sa conception à cartes multicouches intègre des fonctions complexes telles que la biodétection et la communication sans fil dans un boîtier miniaturisé tout en conservant sa légèreté.
Fiabilité structurelle améliorée
Malgré la complexité de leur fabrication, la structure d’interconnexion tridimensionnelle des cartes multicouches (obtenue grâce à des connexions entre les couches) améliore considérablement la résistance mécanique et la résistance aux vibrations. Cette propriété structurelle garantit des connexions électriques stables même dans des environnements difficiles, ce qui rend les cartes multicouches adaptées aux applications exigeantes dans le domaine du contrôle industriel et de l’électronique automobile, où la fiabilité est primordiale.

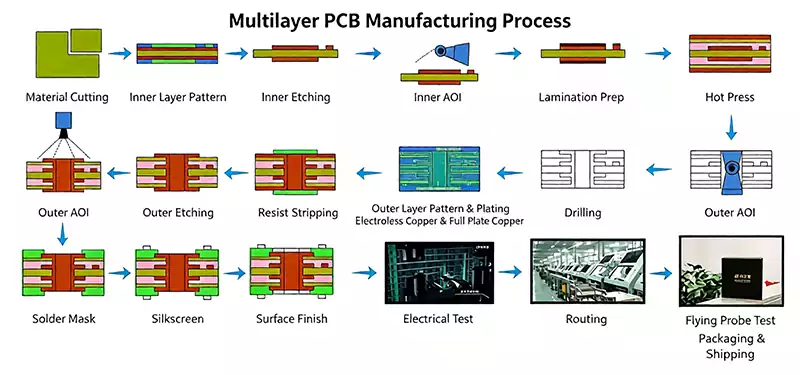

Processus de fabrication des PCB multicouches
La fabrication d’un circuit imprimé multicouche est un procédé complexe où chaque étape est interdépendante, combinant des opérations de gravure (soustraction de matière) et de dépôt (ajout de matière). La trame principale du procédé est la suivante : réalisation des couches internes → stratification → perçage et métallisation des trous → fabrication des couches externes → finition de surface → détourage et contrôle électrique.
Domaines d’application des circuit imprimé multicouche:
Le secteur des communications représente l’une des industries les plus importantes et les plus étendues pour les applications des circuit imprimé multicouche.
Dans les appareils de communication contemporains, tels que les smartphones et les routeurs Wi-Fi, les circuit imprimé multicouche sont devenus des composants essentiels qui sous-tendent leur évolution technologique. Grâce à une conception de routage tridimensionnelle, cette technologie permet une intégration de composants à haute densité dans des espaces confinés. Simultanément, sa structure en couches établit des voies de signal à faible impédance, améliorant considérablement les débits de transmission de données. Cela correspond précisément à la tendance de l’industrie vers la miniaturisation et la haute performance des appareils de communication.
Les couches de blindage et les systèmes de mise à la terre intégrés dans les circuit imprimé multicouche forment une structure d’isolation électromagnétique efficace. Cela atténue considérablement l’impact des interférences externes sur l’intégrité du signal. Cette propriété de résistance aux interférences garantit des liaisons de communication stables dans des environnements électromagnétiques complexes, fournissant un support matériel fiable pour les fonctions essentielles telles que les appels vocaux et la transmission de données. Cela améliore directement la qualité de communication et la satisfaction des utilisateurs.
Secteur de l’électronique grand public :
Des smartphones, tablettes et téléviseurs aux appareils électroménagers, pratiquement tous les appareils électroniques grand public reposent sur des circuit imprimé multicouche pour connecter et faire communiquer les modules fonctionnels. Le routage haute densité et la conception compacte des circuit imprimé multicouche permettent à ces appareils d’être plus fins, plus légers et plus portables, tout en améliorant leurs performances et leurs fonctionnalités.
Électronique automobile :
À mesure que l’intelligence automobile continue de progresser, un nombre croissant de composants électroniques sont intégrés dans les véhicules, les circuit imprimé multicouche servant de pont essentiel pour l’interconnexion et la communication entre ces composants. Leur tolérance aux températures élevées et leur résistance aux vibrations garantissent un fonctionnement stable dans les environnements automobiles difficiles, préservant ainsi la fiabilité des systèmes électroniques des véhicules.
Dans les applications de contrôle industriel, les circuit imprimé multicouche sont déployés dans divers contrôleurs et équipements d’automatisation. Ces dispositifs exigent un contrôle et un traitement précis des signaux ; la haute précision et la fiabilité des circuit imprimé multicouche répondent aux exigences strictes des environnements industriels, garantissant des processus de production stables et sécurisés.
Dans les applications aérospatiales, les circuit imprimé multicouche sont appréciées pour leur taille compacte, leur construction légère et leurs performances stables. Par exemple, les systèmes électroniques et les équipements de navigation des avions utilisent des circuit imprimé multicouche pour répondre aux contraintes aérospatiales strictes en matière de dimensions et de poids des appareils, tout en garantissant un fonctionnement fiable dans des conditions extrêmes.
Dans les équipements médicaux, tels que les systèmes d’imagerie par résonance magnétique (IRM) et les scanners CT, les circuit imprimé multicouche constituent des composants essentiels. Ces appareils traitent de grandes quantités de données d’imagerie médicale et de signaux de commande complexes, ce qui rend les performances et la stabilité élevées des circuit imprimé multicouche cruciales pour la précision du diagnostic et la sécurité des équipements.
