Les circuit intégré (Integrated Circuit, IC) sont des microdispositifs à semi-conducteurs apparus dans les années 1950. Grâce à des procédés de fabrication de précision tels que l’oxydation, la photolithographie, la diffusion, l’épitaxie et la métallisation par évaporation d’aluminium, ils intègrent de manière complète des composants électroniques (éléments semi-conducteurs, résistances, condensateurs et interconnexions) sur une minuscule plaquette de silicium, formant ainsi un circuit doté de fonctions spécifiques, qui est finalement soudé et encapsulé pour obtenir un microdispositif électronique.
En fonction de leurs caractéristiques, les circuit intégré peuvent être classés en plusieurs catégories, telles que les microprocesseurs, les circuits analogiques, les circuits logiques et les mémoires. Si l’on se base sur leurs fonctionnalités et leurs domaines d’application en aval, l’industrie des circuit intégré couvre également les puces de communication, les puces de capteurs, les puces de sécurité, les puces de mémoire, les puces de processeurs d’application, les puces de gestion de l’alimentation, les puces de développement et de contrôle, ainsi que les puces de commande.
Par exemple, les puces de communication sont largement utilisées dans les terminaux tels que les téléphones portables, les ordinateurs, les appareils domestiques intelligents et les outils de paiement intelligents. Elles prennent en charge les communications sans fil et par micro-ondes. Avec la généralisation des technologies de communication telles que le Wi-Fi, leur marché ne cesse de croître et évolue vers la miniaturisation, la haute vitesse, la multifonctionnalité et la faible consommation d’énergie.
Bien que les termes « puce » (Chip) et « circuit intégré » (Integrated Circuit, IC) soient souvent utilisés de manière interchangeable dans le langage courant, il existe une subtile différence conceptuelle entre eux. Le terme « puce » désigne spécifiquement un composant électronique hautement miniaturisé, intégrant en son sein un grand nombre de transistors, condensateurs, résistances, inductances et autres composants, ainsi que les circuits associés, dans le but de réaliser des fonctions spécifiques.
Le processeur central (CPU), qui constitue le cœur d’un ordinateur, est par exemple une puce. Le circuit intégral, quant à lui, met davantage l’accent sur une technologie de fabrication et d’application. Il permet d’atteindre un niveau d’intégration plus élevé et un encombrement réduit en intégrant plusieurs composants électroniques et circuits sur une seule puce. Il est souvent fabriqué à l’aide de procédés semi-conducteurs afin de garantir une qualité et une stabilité élevées. Ainsi, la puce met l’accent sur son entité fonctionnelle, tandis que le circuit intégré se concentre sur les procédés de fabrication et les méthodes d’intégration permettant de réaliser cette entité fonctionnelle.
Classification des puces IC
Classification selon la structure fonctionnelle
Les circuit intégré peuvent être classés en deux grandes catégories selon leurs fonctions et leur structure : les circuit intégré analogiques et les circuit intégré numériques.
Les circuit intégral analogiques servent à générer, amplifier et traiter divers signaux analogiques (c’est-à-dire des signaux dont l’amplitude varie en fonction du temps, comme les signaux audio d’un poste de radio à semi-conducteurs ou les signaux magnétiques d’un magnétophone), tandis que les circuit intégré numériques servent à générer, amplifier et traiter divers signaux numériques (c’est-à-dire des signaux dont les valeurs sont discrètes en temps et en amplitude, comme les signaux audio et vidéo reproduits par les lecteurs VCD et DVD).
Les circuit intégral analogiques de base comprennent les amplificateurs opérationnels, les multiplicateurs, les régulateurs de tension intégrés, les temporisateurs et les générateurs de signaux. Il existe de nombreuses variétés de circuit intégral numériques : les circuit intégré à petite échelle comprennent divers circuits logiques ; les circuit intégré à moyenne échelle comprennent les sélecteurs de données, les codeurs-décodeurs, les bascules, les compteurs et les registres ; les circuit intégré à grande ou très grande échelle comprennent les PLD (dispositifs logiques programmables) et les ASIC (circuit intégré spécifiques).
Classification selon le procédé de fabrication
Les circuit intégré peuvent être classés selon leur procédé de fabrication en circuit intégré à semi-conducteurs et circuit intégré à couche mince. Les circuit intégré à couche mince se subdivisent en circuit intégré à couche épaisse et circuit intégré à couche mince.
Classification selon le degré d’intégration
Les circuit intégré sont classés selon leur taille en : circuit intégré à petite échelle (SSI), circuit intégré à moyenne échelle (MSI), circuit intégré à grande échelle (LSI), circuit intégré à très grande échelle (VLSI) et circuit intégré à ultra-grande échelle (ULSI).
Classification selon le type de conductivité
Les circuit intégral peuvent être classés selon le type de conductivité en circuit intégré bipolaires et circuit intégré unipolaires. Les circuit intégral bipolaires ont un procédé de fabrication complexe et une consommation d’énergie relativement élevée ; les types représentatifs sont les TTL, ECL, HTL, LST-TL, STTL, etc. Les circuit intégral unipolaires ont un procédé de fabrication simple et une consommation d’énergie relativement faible ; ils sont faciles à fabriquer en circuit intégré à grande échelle ; les types représentatifs sont les CMOS, NMOS, PMOS, etc.
Classification par application
Les circuit intégral peuvent être classés selon leur application en circuit intégré pour téléviseurs, circuit intégré pour systèmes audio, circuit intégral pour lecteurs de disques optiques, circuit intégral pour magnétoscopes, circuit intégral pour ordinateurs (micro-ordinateurs), circuit intégral pour claviers électroniques, circuit intégral pour les communications, circuit intégré pour appareils photo, circuit intégral pour systèmes d’alarme et divers circuit intégré spécialisés.
Structure des circuit intégré (CI)
Bien que les puces semi-conductrices soient de très petite taille, leur structure interne est extrêmement complexe, en particulier leur composant le plus essentiel : des milliers de transistors. Nous allons vous présenter ci-dessous la structure interne d’un circuit intégré (CI), qui comprend principalement les éléments suivants:
1.Substrat
Les circuit intégré (CI) utilisent généralement une plaquette de silicium (Si) comme substrat. Ce matériau possède de bonnes propriétés semi-conductrices et permet de contrôler efficacement le courant. Les dimensions et l’épaisseur de la plaquette de silicium sont cruciales dans la conception de la puce, car elles influencent ses performances et le processus de fabrication.
2.Matériaux semi-conducteurs Outre le silicium, les circuit intégral (CI) modernes peuvent également utiliser d’autres matériaux semi-conducteurs, tels que le germanium (Ge) ou l’arséniure de gallium (GaAs), qui offrent de meilleures performances dans certaines applications spécifiques.

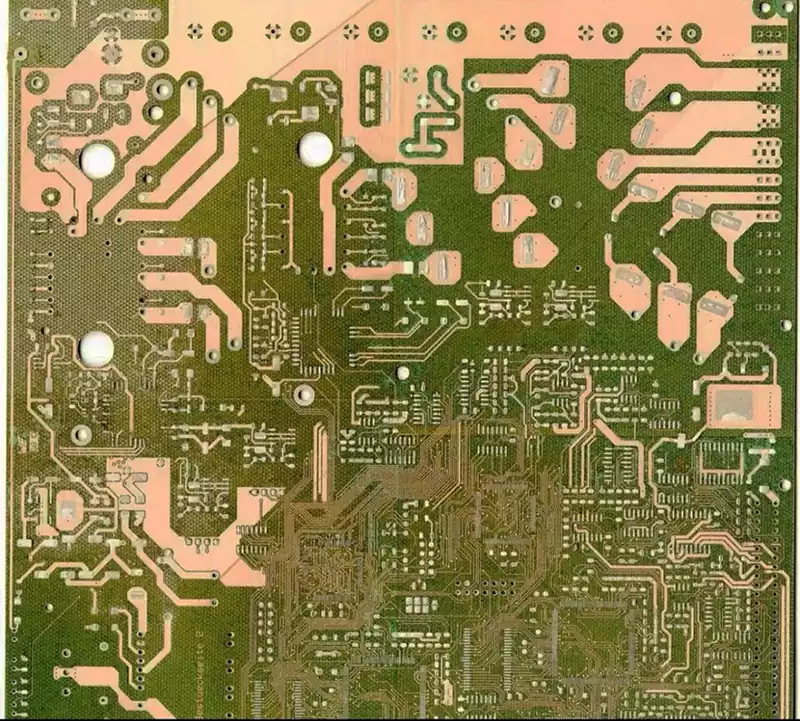

3.Interconnexion des circuits Les circuits à l’intérieur d’un circuit intégré (CI) sont constitués de différents composants électroniques (tels que des transistors, des résistances, des condensateurs) reliés entre eux par des conducteurs métalliques. L’interconnexion des circuits utilise généralement de l’aluminium ou du cuivre ; ces matériaux forment un réseau complexe de circuits à l’intérieur du circuit intégral (CI) et assurent la transmission des signaux.
4.Portes logiques et unités fonctionnelles Les unités de base d’un circuit intégré (CI) sont les portes logiques (telles que les portes ET, OU, NON, etc.) et diverses unités fonctionnelles (telles que les additionneurs, les multiplicateurs, les mémoires, etc.). Ces unités de base, en fonctionnant ensemble, permettent d’effectuer des opérations et des traitements logiques plus complexes.

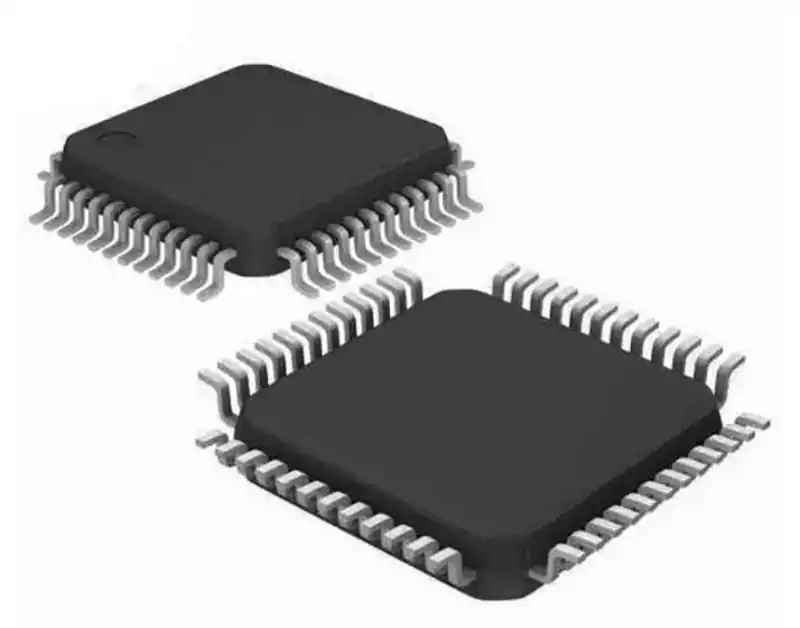

5.Boîtier Une fois le circuit intégré (CI) terminé, il est encapsulé sous une forme pratique à l’usage. Le boîtier protège non seulement les circuits internes, mais fournit également des interfaces de connexion avec les équipements externes. Les types de boîtiers couramment utilisés sont le DIP (boîtier à double rangée de broches), le SOIC (boîtier intégré de petite taille) et le QFN (boîtier sans broches), entre autres.
Rôles et fonctions des puces
1.Les puces de traitement de données sont capables d’exécuter des calculs complexes et des tâches de traitement de données. Les microprocesseurs et les microcontrôleurs sont les types les plus courants ; ils sont largement utilisés dans les ordinateurs, les smartphones et les systèmes embarqués.
2.Les puces de contrôle permettent de commander le fonctionnement d’autres composants électroniques. Par exemple, les microcontrôleurs sont souvent utilisés dans les appareils électroménagers, les véhicules et les équipements industriels, où ils sont chargés de surveiller et de contrôler le fonctionnement des appareils.
3.Les puces de mémoire (telles que la RAM et la ROM) servent à stocker des données et des programmes. La RAM est utilisée pour le stockage temporaire des données, tandis que la ROM sert au stockage permanent du micrologiciel et des programmes de démarrage du système.
4.Les processeurs de signaux numériques (DSP) sont spécialement conçus pour traiter les signaux audio, vidéo et autres ; ils sont largement utilisés dans les équipements audio, le traitement d’images et les systèmes de communication.
5.Les puces de communication jouent un rôle essentiel dans les communications sans fil, notamment le Bluetooth, le Wi-Fi et les communications mobiles. Elles sont chargées du codage, du décodage et de la transmission des données.
6.Les puces de détection et de mesure servent à détecter les changements environnementaux (tels que la température, l’humidité, la luminosité, etc.) et à convertir ces informations en signaux électriques destinés à d’autres appareils.
7.Gestion de l’alimentation Les puces de gestion de l’alimentation sont chargées de réguler et de distribuer l’alimentation électrique, garantissant ainsi l’efficacité énergétique et la stabilité des appareils dans différents états de fonctionnement.
8.Fonctions de sécurité Les puces de sécurité sont utilisées pour crypter et décrypter les données, protégeant ainsi la sécurité des appareils et des informations des utilisateurs ; elles sont largement utilisées dans les systèmes de paiement et l’authentification.
9.Puces de connectivité Elles fournissent diverses interfaces (telles que USB, HDMI, Ethernet, etc.), permettant aux appareils de se connecter à d’autres appareils ou à des réseaux afin de permettre l’échange de données et la communication.
10.Applications embarquées : de nombreuses puces sont conçues pour faire partie de systèmes embarqués et sont utilisées dans des domaines tels que l’automobile, les équipements médicaux et la domotique, où elles fournissent des fonctions et des services spécifiques.
Les circuit intégré, en tant que microdispositifs semi-conducteurs, possèdent une structure interne complexe et précise. Utilisant une plaquette de silicium comme substrat, ils réalisent des fonctions électroniques hautement intégrées grâce à la combinaison ingénieuse de matériaux semi-conducteurs, de circuits, de portes logiques et d’unités fonctionnelles. Ces microdispositifs jouent non seulement un rôle clé dans le traitement des données, le contrôle, le stockage, le traitement des signaux, les communications, la détection et la mesure, la gestion de l’alimentation, les fonctions de sécurité et la connectivité, mais ils fournissent également des services et des fonctions spécifiques dans divers types d’applications embarquées.
La technologie d’encapsulation des circuit intégré est tout aussi cruciale : elle protège non seulement les circuits internes, mais fournit également une interface pour la connexion avec des équipements externes. Les types d’encapsulation courants comprennent notamment les boîtiers DIP, SOIC et QFN. Avec les progrès constants de la technologie des circuit intégré, le secteur évolue vers une plus grande précision et une intégration plus poussée. L’industrie chinoise des circuit intégral connaît actuellement une optimisation de sa structure interne, avec une croissance rapide dans le domaine de la conception et une activité de fabrication qui reste solide.
