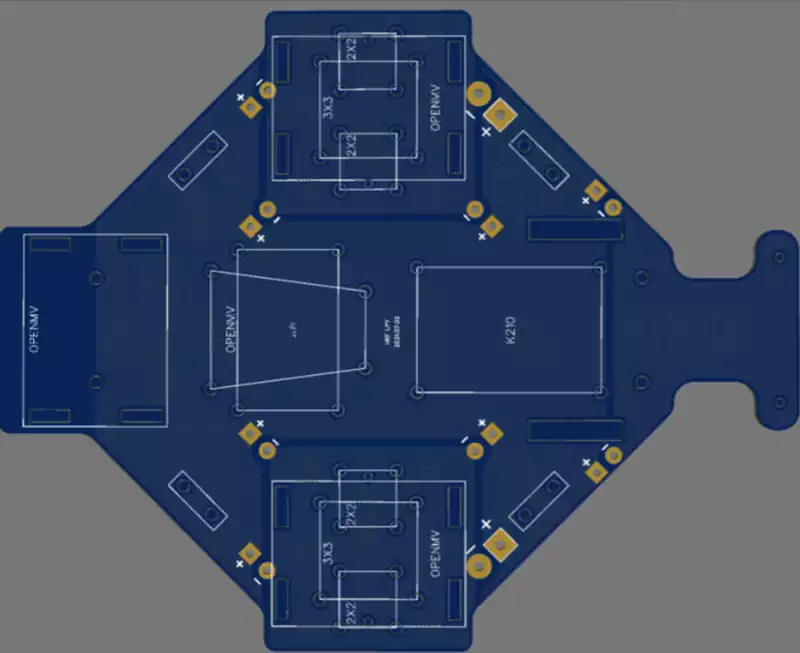

La drone pcb board est l’un des composants essentiels de ce dernier, servant en quelque sorte de « centre névralgique ». Elle relie et contrôle tous les composants électroniques, permettant ainsi des fonctions telles que la transmission de signaux, le traitement des données et la gestion de l’alimentation.
Les drone pcb board utilisent généralement soit des substrats en résine époxy FR-4, soit des matériaux à base d’aluminium. Les premiers offrent une résistance mécanique élevée et une excellente résistance à la chaleur, tandis que les seconds assurent une dissipation thermique supérieure. La feuille de cuivre, qui sert de matériau conducteur, est essentielle pour la conductivité électrique de la carte électronique, en raison de sa qualité et de son épaisseur.
Types principaux de drone pcb board:
Carte de contrôle de vol : agissant comme le « cerveau » du drone, elle reçoit les commandes externes et les données des capteurs, traite ces informations et envoie des signaux de contrôle aux actionneurs. Cela permet le vol autonome et l’exécution des missions. Les cartes de contrôle de vol utilisent généralement la technologie d’interconnexion à haute densité (HDI) avec plusieurs couches pour s’adapter à des configurations de circuits complexes et à des exigences de transmission de signaux à haute vitesse.
Carte de contrôleur de vitesse électronique (ESC) : elle contrôle principalement la vitesse de rotation et la direction des moteurs du drone, permettant un contrôle précis de l’assiette de vol. Les cartes ESC doivent supporter des courants élevés et des signaux de puissance, elles utilisent donc généralement des substrats épais en cuivre ou en métal pour assurer une dissipation thermique efficace et une stabilité électrique.
Carte de distribution d’alimentation (PDB) : chargée de fournir une alimentation stable aux modules de circuit du drone, elle englobe des fonctions telles que la charge de la batterie, la conversion de tension et la surveillance du courant. La carte PDB doit intégrer des circuits de conversion d’énergie à haut rendement ainsi que des fonctions de protection contre les surintensités et les surtensions afin de garantir la sécurité de l’alimentation électrique du drone.
Carte de communication : facilite la communication entre le drone et sa télécommande, sa station au sol ou d’autres appareils. Les cartes de communication intègrent généralement des composants tels que des modules radiofréquence (RF) et des antennes, prenant en charge plusieurs protocoles de communication, notamment Wi-Fi, Bluetooth et 4G/5G, afin de répondre à diverses exigences en matière de connectivité.
Carte de capteurs : intègre divers capteurs tels que des accéléromètres, des gyroscopes, des magnétomètres, des baromètres et des capteurs infrarouges pour mesurer l’attitude, la position, la vitesse et d’autres paramètres du drone. La conception des cartes de capteurs doit tenir compte de facteurs tels que la précision, la stabilité et la résistance aux interférences des capteurs afin de garantir la précision des données.
Circuit imprimé rigides-flexibles : ils combinent les avantages des cartes rigides et flexibles, offrant la haute fiabilité des cartes rigides et la flexibilité des cartes flexibles. Les circuit imprimé rigides-flexibles sont couramment utilisés dans les structures mécaniques telles que les bras et les cardans pliables des drones afin de permettre des mouvements mécaniques et des connexions de circuits flexibles.
Cartes haute fréquence et haute vitesse : utilisées pour prendre en charge la transmission de données à haute vitesse et les fonctions de communication haute fréquence dans les drones, telles que les radars à ondes millimétriques et les communications 5G. Ces cartes nécessitent des matériaux et des processus de fabrication spécialisés afin de garantir l’intégrité et la stabilité du signal, en minimisant les pertes et les interférences.
Considérations relatives au choix du nombre de couches de drone pcb board
Planification fondamentale des couches en fonction de la complexité de la transmission des signaux
1.Architecture de signaux légère pour les drones grand public
Pour les applications grand public telles que la photographie aérienne et les loisirs, les circuit imprimé à 4-6 couches peuvent répondre aux exigences fonctionnelles fondamentales :
Scénario d’application type : une carte à 4 couches utilise une empilement « couche de signal – couche d’alimentation – couche de masse – couche de signal » pour obtenir une isolation physique entre le contrôleur de vol MCU, la liaison de télécommande 2,4 GHz et les signaux de transmission vidéo 5,8 GHz. Par exemple, la solution JDB-4L06 de JDB permet d’obtenir une isolation de plus de 45 dB entre les signaux à double fréquence grâce à une conception optimisée d’adaptation d’impédance, supprimant efficacement la diaphonie.
Limites d’extension des performances : les cartes à six couches prennent en charge la transmission de signaux à haut débit tels que les interfaces USB 3.0 (5 Gbps) ou MIPI pour caméras, mais un perçage arrière est nécessaire pour minimiser les stubs de signal et garantir l’intégrité des signaux à haut débit. Une marque de drones grand public a réussi à réduire la latence de transmission vidéo de 120 ms à 80 ms en adoptant une conception de carte à six couches.
2.Exigences d’intégration multiprotocole pour les drones industriels
Les applications industrielles telles que la logistique et la topographie exigent un nombre plus élevé de couches de circuit imprimé:
Gestion des signaux à haut débit : une carte à 8 couches utilise des plans de signaux dédiés pour transporter simultanément PCIe 3.0 (8 Gbps), Gigabit Ethernet et bus CAN, répondant ainsi aux besoins de fusion de données multicapteurs. Un drone de topographie équipé d’une carte à 8 couches a permis d’augmenter de 300 % la bande passante de transmission des données.
Optimisation de l’intégrité de l’alimentation : une carte à 12 couches utilise une structure en sandwich « alimentation-masse-alimentation », complétée par des réseaux de condensateurs de découplage distribués, qui suppriment les bruits d’alimentation en dessous de 50 mV afin de garantir le fonctionnement stable d’équipements de précision tels que le LiDAR. Un drone logistique utilisant une conception à 12 couches a atteint une précision de positionnement de ±2 cm.
Équilibre dynamique de l’adaptabilité structurelle mécanique
1.L’innovation matérielle permet de surmonter les contraintes de poids
La demande en circuit imprimé légers pour les drones stimule l’évolution des technologies des matériaux :
Application FR4 à TG élevé : le matériau TG170 de Jiedobang, qui utilise un renfort en fibre de verre et une formulation de résine optimisée dans des conceptions à 6 couches, réduit le poids de la carte de 15 % par rapport aux matériaux traditionnels tout en passant avec succès les tests de cycles thermiques de -40 °C à 125 °C. Un drone à longue endurance intégrant ce matériau a vu sa durée de vol augmenter de 18 %.
Procédé composite à base de fibre de carbone : pour les structures en fibre de carbone, la technologie de « co-durcissement préimprégné circuit imprimé» réduit l’épaisseur du circuit imprimé à 1,0 mm tout en augmentant la résistance à la flexion à 300 MPa. Un drone pliable utilisant ce procédé permet un pliage fiable des ailes à 180°.
2.Optimisation synergique du nombre de couches et de l’épaisseur
Les problèmes de poids liés à l’augmentation du nombre de couches sont résolus grâce à une innovation structurelle :
Solution hybride rigide-flexible : l’utilisation d’une structure composite composée de 2 couches flexibles + 4 couches rigides au niveau des articulations pliables assure la continuité du signal tout en réduisant le poids localisé de 40 %. Un drone de course intégrant cette conception a permis de réduire le bruit de vibration de 25 dB.
Technologie de réduction du poids par évidement : découpe au laser des zones sans câblage. Un drone pulvérisateur agricole utilisant cette méthode a réduit le poids de sa carte à six couches de 22 % tout en conservant sa rigidité structurelle et en améliorant sa résistance aux vibrations de 1,5 fois.
Voies d’optimisation des coûts pour les drone pcb board
1.Structures stratifiées innovantes pour réduire les coûts
Augmenter aveuglément le nombre de couches entraîne une augmentation exponentielle des coûts ; pour maximiser la rentabilité, il faut optimiser les processus :
Solution hybride moyenne : la conception de stratifié hybride « couche haute fréquence (Rogers 4350B) + couche conventionnelle (FR4) » de Jiedobang réduit les coûts des cartes à 8 couches de 18 % tout en maintenant la qualité de transmission du signal 5G. Un drone de sécurité adoptant cette solution a permis de réduire de 12 % les coûts de nomenclature.
Optimisation intelligente du routage : des algorithmes d’IA planifient automatiquement les traces de signaux, améliorant ainsi de 40 % l’efficacité du routage pour un circuit imprimé de drone agricole. Cela élimine le besoin de deux couches de signaux, ce qui réduit directement les coûts de fabrication.
2.La conception redondante préserve le potentiel de mise à niveau
L’utilisation d’une stratégie de redondance « N+2 » permet d’équilibrer les exigences actuelles et l’évolutivité future :
Application type : le drone pcb board de surveillance nécessitait initialement une conception à 6 couches.Cependant, l’adoption d’une conception redondante à 8 couches a permis de réserver deux couches pour l’intégration ultérieure d’un module d’informatique de pointe IA, éliminant ainsi la nécessité de repenser complètement le système.
