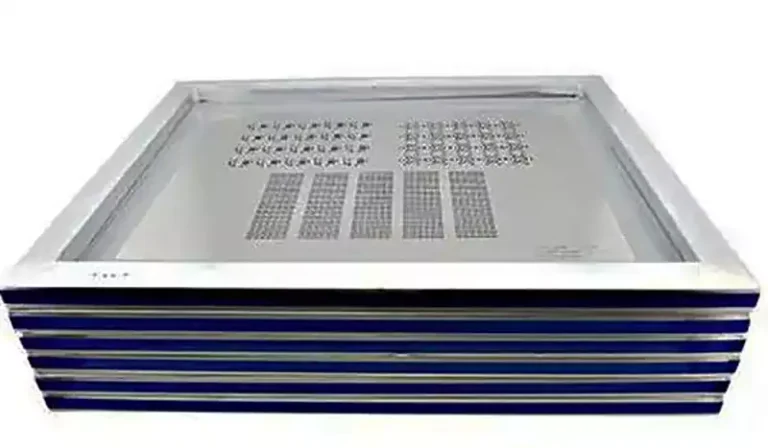

Les pochoir circuit imprimé, également appelés pochoir SMT, gabarits SMT ou pochoir SMT, constituent un élément indispensable du processus SMT (Surface Mount Technology). Leur fonction principale consiste à distribuer avec précision de la pâte à souder ou de la colle rouge sur les pastilles d’un circuit imprimé à travers leurs ouvertures, établissant ainsi une base solide pour le placement et le soudage des composants électroniques.
Dans la fabrication des circuits imprimés, les pochoir sont principalement utilisés dans le processus de placement, servant à appliquer de la pâte à souder sur les pastilles des boîtiers à montage en surface pendant le soudage. Grâce à ses ouvertures alignées avec précision sur les pastilles de placement, le pochoir permet à la pâte à souder de s’écouler avec précision dans les pastilles, permettant ainsi un soudage précis. Par conséquent, la couche de pochoir dans le logiciel EDA existe uniquement pour les dispositifs à montage en surface, tandis que les composants à trous traversants ne nécessitent pas cette couche.
Les dimensions courantes des pochoir sont les suivantes : 37 cm × 47 cm, 42 cm × 52 cm, 55 cm × 65 cm, 60 cm × 65 cm, 65 cm × 65 cm et 73,6 cm × 73,6 cm. En général, les imprimantes de pâte à souder entièrement automatisées utilisées sur les lignes de production d’assemblage SMT nécessitent une taille minimale de pochoir de 42 cm × 52 cm.
Les types de pochoir courants comprennent : les pochoir à pâte à souder, les pochoir à colle rouge, les pochoir à gradins, les pochoir découpés au laser et les pochoir à double processus. Les spécifications d’épaisseur des pochoir varient considérablement, les options courantes étant 0,8 mm, 1,0 mm, 1,2 mm, 0,13 mm, 0,15 mm, 0,18 mm, 0,2 mm, 0,25 mm et 0,3 mm. Parmi celles-ci, les pochoir pour pâte à souder ont généralement une épaisseur comprise entre 0,05 mm et 0,15 mm, tandis que les pochoir pour colle rouge mesurent généralement entre 0,18 mm et 0,3 mm.
pochoir pour pâte à souder :
Les pochoir pour pâte à souder sont largement utilisés dans les installations d’assemblage SMT. Leur processus de fabrication n’est pas rigide, mais nécessite un ajustement flexible des dimensions des ouvertures afin de répondre aux exigences spécifiques du processus. Pour les composants nécessitant un volume important de pâte à souder, on évite généralement d’augmenter l’épaisseur du pochoir. Au lieu de cela, les solutions consistent à agrandir la taille du plot et l’ouverture du pochoir. En effet, des pochoir à pâte à souder trop épais peuvent entraîner des problèmes de traitement, tels que des courts-circuits dans les circuits intégrés densément compactés et les composants similaires.
pochoir à pâte rouge :
Avec la miniaturisation croissante des composants, les pochoir à pâte rouge sont progressivement supprimés des processus de production d’assemblage SMT. Actuellement, ils ne sont conservés que pour les cartes contenant des composants haute puissance et des dispositifs chip, tels que les cartes d’alimentation.
pochoir à gradins :
La caractéristique de conception des pochoir à gradins est la formation de deux ou plusieurs épaisseurs distinctes sur un seul pochoir.Cette conception répond aux différentes exigences en matière de volume de soudure pour différents composants et permet d’utiliser des composants électroniques de tailles différentes sur une seule carte de circuit imprimé tout en maintenant la qualité de la soudure. Afin d’obtenir un contrôle précis du volume de soudure en imprimant différentes épaisseurs de pâte sur la même surface de pochoir, des pochoir à gradins (c’est-à-dire un épaississement local STEP-UP et un amincissement local STEP-DOWN) ont été développés.
pochoir découpés au laser :
Les pochoir découpés au laser sont principalement fabriqués à la machine afin de transférer des quantités précises de pâte à souder ou de masque de soudure rouge à des emplacements désignés sur des circuits imprimés nus. Les opérateurs n’ont qu’à concevoir les ouvertures et importer/exporter les fichiers ; les machines de découpe laser gravent ensuite les pochoir selon ces spécifications. Le polissage ultérieur améliore les performances de dépôt de soudure, offrant à la fois une production rapide et une qualité supérieure.
Le rôle essentiel des pochoir circuit imprimé dans l’assemblage SMT
Application précise de la pâte à souder : les pochoir contrôlent la quantité et le placement de la pâte à souder grâce à la taille et à la disposition de leurs ouvertures, garantissant ainsi que chaque pastille reçoive la quantité adéquate. Les pochoir de haute précision garantissent une impression précise de la pâte à souder au centre des pastilles, ce qui réduit les difficultés d’alignement lors du placement et améliore la précision et l’efficacité du placement. À l’inverse, des pochoir mal fabriqués ou des ouvertures mal conçues peuvent entraîner un mauvais alignement ou une distribution inégale de la pâte à souder, ce qui peut conduire à des défauts de soudure dans les cas graves.
Amélioration de l’efficacité de la production : dans l’assemblage SMT, le temps équivaut à de l’argent. L’utilisation de pochoir augmente considérablement l’efficacité de la production. Grâce à des pochoir précis et à des techniques de positionnement, le processus SMT garantit que les composants sont placés avec précision aux emplacements désignés sur les circuit imprimé, ce qui raccourcit les cycles de production. De plus, les pochoir SMT réutilisables permettent une installation et un remplacement rapides des pochoir actifs, ce qui augmente encore l’efficacité de la production.
Réduction des coûts des produits : au-delà de l’amélioration de l’efficacité, l’utilisation de pochoir contribue à réduire les coûts de production. Les pochoir réutilisables SMT utilisent des cadres réutilisables, offrant un meilleur rapport coût-efficacité que les cadres en aluminium jetables traditionnels. De plus, la vitesse de placement élevée des processus SMT réduit les interventions manuelles, ce qui permet de réduire les coûts de main-d’œuvre.
Garantie de la qualité du soudage : La qualité du soudage a un impact direct sur la fiabilité et la durée de vie des produits PCBA. En tant qu’outil essentiel pour l’impression de pâte à souder, la qualité et l’état du pochoir influencent directement les résultats du soudage. D’une part, la propreté et la planéité du pochoir affectent les résultats de l’impression de la pâte à souder, influençant ainsi la mouillabilité et la force d’adhérence pendant le soudage. D’autre part, l’usure et la déformation du pochoir peuvent dégrader la qualité d’impression, augmentant ainsi le risque de défauts de soudage.
Choisir le pochoir en acier approprié
Le choix du pochoir en acier approprié est essentiel pour garantir la qualité de l’assemblage SMT. Lors du choix d’un pochoir, les facteurs suivants doivent être pris en compte :
Choix du matériau : les pochoir en acier sont généralement fabriqués en acier inoxydable ou dans d’autres alliages. Les différents matériaux présentent des degrés variables de dureté, de résistance à la corrosion et à l’usure. Par conséquent, le matériau approprié doit être choisi en fonction du scénario d’application spécifique et de la fréquence d’utilisation.
Épaisseur et taille des ouvertures : l’épaisseur du pochoir en acier et la taille de ses ouvertures influencent directement l’effet d’impression de la pâte à souder. En général, les pochoir plus fins avec des ouvertures plus petites offrent des résultats d’impression plus fins, mais peuvent augmenter le risque d’obstruction. Il faut donc trouver un équilibre entre la précision d’impression et la stabilité opérationnelle.
Processus de fabrication : les différentes méthodes de production ont une incidence sur la précision et la durabilité du pochoir. La découpe au laser et la gravure électrochimique sont deux techniques courantes, chacune présentant des avantages et des inconvénients distincts qui nécessitent un choix en fonction des exigences spécifiques.
Entretien et maintenance : les écrans doivent être nettoyés et entretenus régulièrement pendant leur utilisation afin d’éliminer la pâte à souder obstruée et les contaminants, et de garantir des performances optimales. Le choix de produits de nettoyage et de méthodes d’entretien appropriés est essentiel pour une utilisation stable et durable des écrans.
Le choix et l’applicatacion des pochoir circuit imprimé doivent être mûrement réfléchis. Une évaluation complète de multiples facteurs, associée à un entretien rigoureux, est essentielle pour garantir le bon déroulement des processus d’assemblage SMT et maintenir la qualité des produits.
