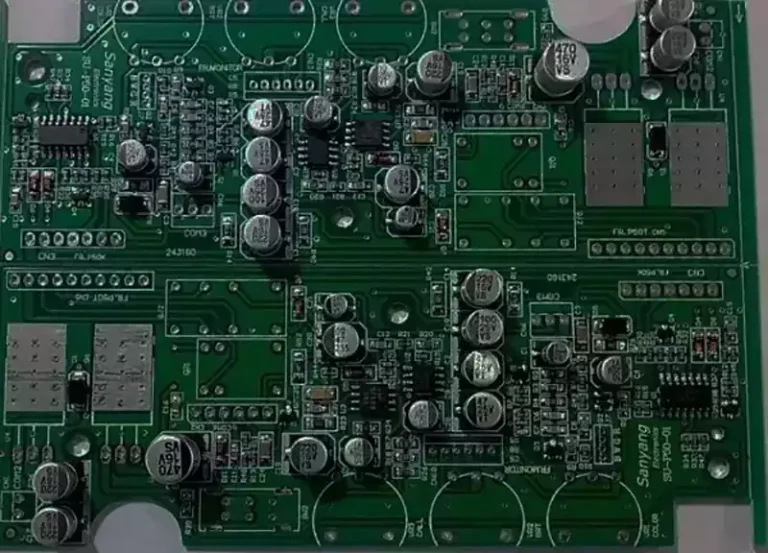

Qu’est-ce que le PCBA ? Le PCBA, ou assemblage de circuits imprimés, désigne une carte PCB sur laquelle ont été installés divers composants électroniques, ce qui représente un traitement supplémentaire par rapport à la carte PCB de base. En termes simples : PCB + composants électroniques = PCBA. Une carte PCB est une carte nue, tandis qu’une carte PCBA est une carte sur laquelle tous les composants ont été assemblés, prête à être utilisée directement dans des produits électroniques.
Le PCBA constitue un produit semi-fini, comprenant à la fois le substrat et les composants qui y sont fixés. PCB, quant à lui, est l’abréviation anglaise de « Printed Circuit Board » (circuit imprimé), qui peut être fabriqué à partir de divers matériaux et selon différents procédés. La technologie de montage en surface (SMT) représente un procédé de fabrication spécifique, exécuté par des machines spécialisées pour produire des cartes de circuits imprimés. Les composants utilisés sont naturellement compatibles avec les machines, et sont généralement sans plomb.
Caractéristiques techniques essentielles du PCBA
1.Caractéristiques de performance électrique
Intégrité du signal : dans les circuits à haute fréquence, le PCBA doit garantir l’intégrité de la transmission du signal en contrôlant l’impédance caractéristique (50 Ω/75 Ω) et en supprimant les réflexions et la diaphonie, ce qui permet une transmission du signal à faible perte.
Intégrité de l’alimentation : grâce à la conception multicouche du PCB et à des condensateurs de découplage optimisés, les fluctuations de tension sont contrôlées à ≤ ± 5 %, ce qui garantit une alimentation électrique stable des composants tels que les puces.
2.Propriétés mécaniques et physiques
Intégration haute densité : avec la tendance à la miniaturisation des produits électroniques, le PCBA doit posséder une intégration et une précision extrêmement élevées pour répondre aux diverses exigences électroniques modernes.
Gestion thermique : pour les appareils à haute puissance, le PCBA nécessite des capacités de dissipation thermique efficaces.
3.Caractéristiques de fiabilité du processus
Fiabilité du soudage : la qualité du soudage a un impact direct sur la durée de vie des PCBA. Le soudage SMT et le soudage à la vague sont les principales techniques utilisées, qui nécessitent un contrôle strict des paramètres tels que les profils de température de soudage et la composition de la pâte à souder.
Adaptabilité à l’environnement : en fonction des scénarios d’application, les PCBA doivent répondre à des exigences environnementales spécifiques (par exemple, les applications de niveau militaire).
4.Conception pour la fabricabilité et la testabilité
Conception pour la fabricabilité (DFM) : la faisabilité de la production doit être prise en compte lors de la conception, y compris la disposition rationnelle des composants et la conception des ouvertures du pochoir, afin de réduire les taux de défauts pendant la fabrication.
Conception pour la testabilité (DFT) : des techniques telles que le placement de points de test et le JTAG permettent d’effectuer des tests ICT (In-Circuit Test) et FCT (Functional Test) pendant la production, garantissant ainsi la fonctionnalité du PCBA.
Les composants électroniques, qui constituent les éléments essentiels des cartes PCBA, peuvent être classés en trois types principaux en fonction de leurs caractéristiques fonctionnelles et de leurs processus de montage :
1.Composants à trous traversants (composants THT)
Ces composants établissent une connexion électrique en insérant des fils métalliques dans les vias du circuit imprimé. Les résistances axiales, les condensateurs électrolytiques et les inductances à bandes de couleur en sont des exemples typiques. Leurs dimensions physiques relativement importantes leur confèrent une capacité de transport de courant supérieure (atteignant généralement plusieurs ampères) et une capacité de résistance à la tension (jusqu’à plusieurs milliers de volts), ce qui les rend largement utilisées dans les modules de puissance, les équipements de contrôle industriel et d’autres applications exigeant des performances électriques rigoureuses.
2.Composants à montage en surface (composants SMD)
Ces composants miniatures sont fixés à la surface du circuit imprimé par soudage par refusion. Ils comprennent des puces IC telles que SOT (Small Outline Transistor), SOP (Small Outline Package) et QFP (Quad Flat Package), ainsi que des résistances et des condensateurs de puce de tailles telles que 0402/0603. Ces composants se caractérisent par leurs dimensions compactes (taille minimale du boîtier jusqu’à 0,3 × 0,15 mm) et leur construction légère, et prennent en charge les conceptions de montage double face. Ils sont particulièrement adaptés aux composants électroniques intégrés à haute densité tels que les smartphones et les appareils portables.
3.Dispositifs à réseau de billes (composants BGA)
Ces composants haut de gamme permettent un soudage flip-chip sur des circuits imprimés via des billes de soudure (diamètre 0.2-0.76 mm) réparties en réseau sur la face inférieure. Ils sont principalement utilisés dans les processeurs centraux tels que les CPU, les GPU et les FPGA. Leur densité de broches exceptionnellement élevée (une seule puce peut dépasser 2 000 broches) impose des exigences strictes aux processus de soudage : une inspection aux rayons X est essentielle pour vérifier l’intégrité des joints de soudure, tandis que des machines de placement de haute précision (précision de répétabilité ±0.02 mm) et des fours de refusion sous vide (uniformité de température ±3 °C) doivent être utilisées pour garantir un soudage fiable.
Processus de fabrication des circuits imprimés assemblés (PCBA) :
1.Conception des circuits imprimés : la phase de conception des circuits imprimés utilise des outils EDA (tels que Altium Designer, KiCad, etc.) pour réaliser les schémas et planifier l’agencement spatial des circuits imprimés. Cela permet de déterminer avec précision les coordonnées de montage de chaque composant électronique, les spécifications de routage électrique et les structures d’empilement des cartes multicouches. Étape fondamentale du processus de fabrication des PCBA, cette phase est comparable à la conception des plans dans le domaine de l’ingénierie de la construction. La qualité et la précision de la conception déterminent directement la faisabilité technique des étapes suivantes, notamment le placement des composants, la vérification de l’intégrité des signaux et les tests de fiabilité globale du système.
2.Approvisionnement en composants : Les composants électroniques sont achetés conformément à la documentation de conception (liste des nomenclatures), avec une vérification rigoureuse des paramètres critiques, notamment les spécifications, les codes de modèle et les grades de qualité. Cela garantit que les caractéristiques techniques de tous les matériaux sont pleinement conformes aux exigences de conception, établissant ainsi une base de composants conforme pour la fabrication ultérieure des PCBA.
3.Assemblage par technologie de montage en surface (SMT) :
- Impression de pâte à souder : application de pâte à souder sur les pastilles du circuit imprimé à l’aide d’un pochoir afin de préparer le soudage ultérieur des composants.
- Placement des composants : positionnement précis des composants sur le circuit imprimé à l’aide d’une machine de placement. Ce dispositif robotisé place rapidement et avec précision des composants minuscules à des emplacements désignés.
- Soudage par refusion : un chauffage à haute température fait fondre la pâte à souder, fixant solidement les composants au circuit imprimé et établissant les connexions électriques.
4.Assemblage THT à trous traversants (pour les composants ne convenant pas à la technologie SMT) : la technologie à trous traversants (THT) est utilisée pour les composants tels que les grands condensateurs et les connecteurs, généralement soudés par soudage à la vague ou soudage manuel. Lors du soudage à la vague, le circuit imprimé passe à travers une vague de soudure fondue pour achever la fixation des composants ; le soudage manuel est utilisé dans des circonstances particulières ou pour la production en petites séries.
5.Inspection et tests :
- Inspection AOI : l’inspection optique automatisée utilise des systèmes d’imagerie optique pour examiner la qualité du soudage et le placement des composants sur les circuits imprimés, identifiant rapidement les défauts de soudage évidents et les écarts de placement des composants.
- Test ICT : le test en circuit vérifie la fonctionnalité du circuit et évalue les performances électriques de chaque composant sur la carte.
- Test fonctionnel : simule les conditions de fonctionnement réelles afin d’évaluer de manière exhaustive les performances globales du PCBA, garantissant un fonctionnement stable dans les applications pratiques.
6.Nettoyage et protection :
Les résidus de flux et les contaminants issus du soudage sont éliminés, puis un revêtement conforme (étanche à l’humidité, à la poussière, résistant à la corrosion) afin d’améliorer la fiabilité et la durée de vie du PCBA.
7.Emballage et livraison :
Le PCBA (assemblage de circuits imprimés) est emballé à l’aide de matériaux antistatiques. Le produit fini entièrement emballé est ensuite livré à l’endroit désigné par le client ou transféré aux étapes de production d’assemblage suivantes. Cela garantit que le produit reste protégé de l’électricité statique et d’autres dangers potentiels pendant le transport et le stockage.
