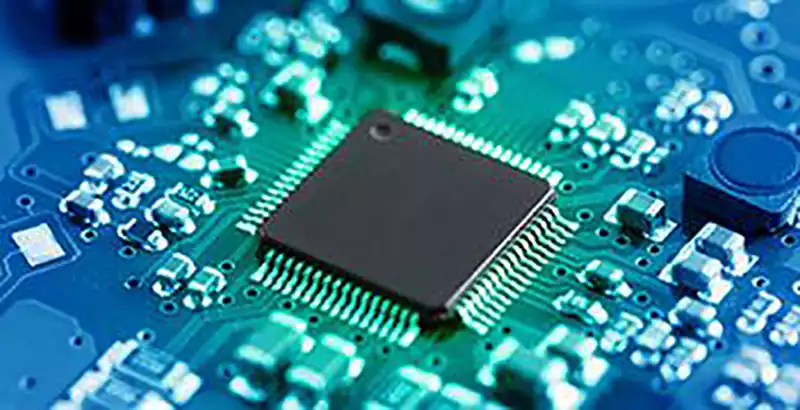

Le SMT, ou Technologie de Montage en Surface, désigne un ensemble complet de flux de production normalisés qui utilisent les cartes de circuits imprimés (CCI) comme substrats pour automatiser le positionnement des composants, le brasage et l’assemblage intégré des pièces électroniques. L’assemblage des cartes de circuits constitue le fondement essentiel qui permet la miniaturisation, les performances élevées et la fabrication en masse des appareils électroniques au sein du secteur moderne de la fabrication électronique ; parmi toutes les techniques existantes, la Technologie de Montage en Surface, abrégée SMT, représente le procédé de fabrication central dominant sur l’ensemble du marché.
Inventée pour la première fois dans les années 1960, cette technologie a traversé plusieurs décennies d’itérations techniques, de mises à jour des équipements et de perfectionnements des procédés, pour devenir un système d’assemblage électronique mature, extrêmement performant et largement adaptable.
Presque tous les appareils électroniques modernes font appel au SMT pour l’assemblage de leurs cartes de circuits : cela va des appareils grand public tels que les smartphones, les écouteurs Bluetooth et les objets connectés portables jusqu’aux équipements haut de gamme comme les automates industriels, l’électronique automobile et les instruments de mesure de précision. Cette innovation a complètement bouleversé le modèle traditionnel de fabrication des produits électroniques.
À la différence des anciens procédés d’assemblage de cartes de circuits, le principe de conception central du SMT supprime le montage des broches traversantes. À la place, des composants à monter en surface appelés CMS et CSM — des pièces sans conducteurs ou avec des bornes extrêmement courtes — sont collés directement sur la surface extérieure des substrats de CCI avant de subir un brasage par refusion de précision.
Ce procédé assure à la fois la connexion électrique et la fixation mécanique entre les composants et la carte de circuit, faisant du SMT une solution d’assemblage avancée conçue pour les schémas de circuits haute densité contemporains.
Les atouts majeurs du SMT se résument à quatre points clés : une densité d’assemblage supérieure, une fiabilité exceptionnelle, des caractéristiques électriques améliorées et une efficacité de production remarquable. Les composants CMS n’occupent qu’un dixième de la surface des pièces traversantes classiques, offrent une bonne résistance aux vibrations et un taux minimal de défauts de soudure, présentent des caractéristiques haute fréquence stables qui limitent les interférences électromagnétiques et radiofréquences, et s’intègrent parfaitement à des chaînes de fabrication entièrement automatisées permettant de réduire les coûts de production globaux de 30 à 50 %.
Premièrement, la CCI assemblée, abréviation de Carte de Circuits Imprimés Assemblée fabriquée par procédé SMT, se caractérise par une densité d’assemblage extrêmement élevée ainsi qu’une taille et un poids fortement réduits. Les composants CMS pèsent et mesurent environ un dixième des composants à enfichage traversant DIP traditionnels ; après mise en œuvre du SMT, les dimensions des appareils électroniques diminuent de 40 à 60 % et leur masse totale chute de 60 à 80 %.
Deuxièmement, les produits CCI assemblés par brasage SMT conservent une qualité constante et des performances stables. Leurs soudures solides et résistantes aux vibrations font baisser considérablement le taux de défauts.
Troisièmement, les cartes de circuits produites par SMT offrent des performances électriques régulières et une consommation énergétique réduite. En effet, les conducteurs des composants et les chemins conducteurs sont raccourcis, ce qui accélère la transmission des signaux, diminue la consommation d’énergie, atténue les interférences électromagnétiques et radiofréquences, tout en garantissant un fonctionnement haute fréquence fiable.
Quatrièmement, le SMT facilite l’automatisation complète de la production pour augmenter le débit de fabrication. Il permet d’économiser les matières premières, l’énergie, les machines de production, les ressources humaines et les délais de fabrication, tout en abaissant les frais de fabrication de 30 à 50 %.
Le SMT présente également quelques limites intrinsèques : les marquages numériques imprimés sur les microcomposants sont difficiles à lire, ce qui complique les opérations de maintenance et de réparation ; le retrait et le remplacement des composants nécessitent des outils professionnels spécialisés ; enfin, les écarts de coefficients de dilatation thermique entre les composants montés et les substrats de CCI génèrent des risques d’incompatibilité structurelle. Cependant, ces inconvénients ne freinent plus largement l’adoption généralisée du SMT, grâce à l’apparition de stations de reprise dédiées aux composants et à la conception de nouvelles cartes de circuits dotées de faibles coefficients de dilatation thermique.
Quatre flux de production principaux définissent les opérations standard d’assemblage en surface. Le premier est le procédé de dépôt de pâte à souder et de brasage par refusion : c’est le flux central fondamental et le plus répandu du SMT, reconnu pour ses opérations simplifiées, son haut débit et ses tolérances de brasage précises. Ce procédé nécessite peu de machines auxiliaires, ce qui permet de minimiser les dimensions globales des produits. Il convient à la fabrication en masse de presque tous les appareils grand public compacts monocouches, et reste la solution d’assemblage privilégiée des fabricants d’électronique grand public du monde entier.
Le second flux associe le positionnement des composants au brasage à la vague. Il combine les points forts de l’assemblage en surface et de la technologie de brasage à la vague, permettant d’exploiter pleinement l’espace de routage des deux faces de la carte de circuits imprimés pour pousser davantage la miniaturisation des produits, tout en acceptant les composants traversants traditionnels à bas coût.
Ce procédé comporte toutefois des inconvénients notables : il mobilise une gamme plus étendue d’équipements de production, impose des tolérances de procédé plus serrées pour le brasage à la vague, entraîne un taux plus élevé de défauts de soudure et ne s’adapte pas aux schémas à très haute densité de composants. Son utilisation est donc restreinte aux appareils électroniques à faible intégration qui privilégient la maîtrise des coûts au détriment de la compacité.
Le troisième procédé est l’assemblage hybride. Il réunit les avantages du montage en surface et de l’enfichage traversant pour maximiser l’utilisation des deux faces de la carte de circuits imprimés et réduire au minimum l’encombrement total de la carte, tout en conservant le rapport coût-efficacité et l’excellente résistance mécanique des composants traversants. Équilibrant la miniaturisation des produits et les dépenses de fabrication, ce flux polyvalent convient à la production en masse de la plupart des appareils électroniques de gamme moyenne.
Le quatrième flux est le brasage par refusion à la pâte à souder double face. Conçu exclusivement pour les produits électroniques ultracompacts à haute densité, il exploite tout le potentiel de routage des deux côtés de la CCI pour atteindre le taux maximal d’intégration des composants et la surface d’assemblage la plus réduite possible. Ce procédé impose des barrières techniques extrêmement élevées : il requiert un contrôle rigoureux des paramètres de production, des séquences d’opérations longues et complexes, ainsi que des normes strictes sur la précision des équipements de fabrication, la régulation environnementale de l’usine et le respect des procédés.
Ses applications principales concernent les terminaux de communication mobile, les petits appareils intelligents et les équipements électroniques de précision haut de gamme nécessitant un emballage dense des composants.
La Technologie à Enfichage Traversant, abrégée THT, désigne la méthode d’assemblage traditionnelle selon laquelle les composants électroniques sont insérés dans des trous pré-percés sur la CCI puis fixés définitivement à l’aide de soudure fondue. Le SMT est issu des anciennes pratiques de fabrication THT mais constitue une méthode d’assemblage fondamentalement distincte.
La différence essentielle entre les deux procédés réside dans leur mode de pose respectif : montage en surface pour l’un, enfichage traversant pour l’autre. D’autres écarts concernent la conception des substrats, les spécifications des composants, la géométrie de l’assemblage fini, la structure des points de soudure et l’ensemble des flux de production.
Sur les cartes THT classiques, les composants électroniques et leurs points de soudure correspondants se trouvent sur des côtés opposés du substrat. À l’inverse, les cartes SMT portent à la fois les composants et leurs contacts de soudure sur une même face de la carte. Par conséquent, les trous métallisés des cartes SMT ne servent qu’à connecter les pistes conductrices des couches opposées de la CCI ; ils sont beaucoup moins nombreux et de diamètre bien plus petit, ce qui permet d’accroître très sensiblement la densité globale d’assemblage de la carte.
Quatre différences majeures opposent le montage en surface SMT et l’enfichage traversant THT. La première tient aux flux de production centraux, qui distinguent la pose en surface de la pénétration traversante. Le flux SMT standard se déroule en trois étapes séquentielles : impression de pâte à souder, positionnement des composants et brasage par refusion.
Son innovation déterminante est la suppression du perçage des trous traversants sur la CCI, libérant davantage d’espace de routage pour les concepteurs de circuits et autorisant la pose de composants sur les deux faces de chaque carte. L’assemblage THT par enfichage repose quant à lui sur la mise en forme des composants, l’insertion traversante manuelle ou automatisée et le brasage à la vague ; ses opérations longues et multiples sont limitées par la contrainte des positions fixes des trous traversants.
Deuxièmement, les deux technologies présentent un écart considérable en termes d’espace utilisable et de densité d’assemblage : c’est l’avantage concurrentiel le plus marqué du SMT. Les composants à monter en surface mesurent et pèsent environ un dixième des pièces à enfichage THT équivalentes, et les schémas de carte sans trous offrent une densité de pose exceptionnelle parfaitement adaptée aux appareils compacts tels que les smartphones et les objets portables connectés.
Troisièmement, l’efficacité de la production automatisée en masse constitue un autre critère de distinction net entre les deux systèmes. Le SMT supporte sans difficulté des chaînes de production à grande vitesse entièrement automatisées, optimisées pour la fabrication de grandes séries avec une excellente maîtrise des coûts. Le THT, quant à lui, se prête moins bien à l’automatisation complète et crée fréquemment des goulots d’étranglement de débit au sein des installations modernes à haut volume de production.
Quatrièmement, la force de fixation mécanique représente l’unique atout concurrentiel du THT malgré les avantages de densité du SMT. Les composants SMT présentent une liaison physique relativement faible avec la surface de la CCI, tandis que les composants THT s’ancrent fermement dans la carte grâce à leurs conducteurs qui traversent intégralement les trous percés avant brasage, offrant une stabilité structurelle et une résistance aux vibrations nettement supérieures.
Quatre moteurs industriels majeurs favorisent l’adoption mondiale généralisée de la technologie SMT. Tout d’abord, les appareils électroniques grand public suivent une tendance constante à la réduction de taille, rendant les anciens composants à enfichage traversant incapables de poursuivre la miniaturisation.
Deuxièmement, les appareils électroniques modernes intègrent des fonctionnalités étendues grâce aux circuits intégrés conçus sans broches traversantes ; c’est notamment le cas des puces à grande échelle et à forte intégration, qui ne sont proposées que sous conditionnement de composant à monter en surface.
Troisièmement, les fabricants privilégient la production en masse et l’automatisation complète des procédés pour proposer des produits de haute qualité à un coût unitaire réduit, répondre aux attentes croissantes des consommateurs et renforcer leur compétitivité sur le marché face aux concurrents du secteur.
Quatrièmement, les progrès constants du matériel électronique, l’évolution continue des circuits intégrés et la diversification des applications des matériaux semi-conducteurs accélèrent l’innovation technologique électronique dans le monde entier. Cela pousse les fabricants à aligner leurs procédés de production sur les normes industrielles mondiales en adoptant les méthodes d’assemblage SMT majoritaires.
Comparé à l’assemblage traditionnel à enfichage traversant THT, le SMT apporte des avantages décisifs sur le plan de la densité d’intégration des composants, du débit de production, des performances du produit fini et des coûts de fabrication en masse. Il confirme ainsi son statut de technologie centrale indispensable qui anime l’industrie moderne de la fabrication électronique.
Si le SMT présente encore quelques inconvénients mineurs — des procédures de réparation des composants complexes et une force de fixation mécanique isolée relativement faible — les optimisations continues des procédés et les innovations d’équipements de pointe étendent sans cesse son champ d’application possible et renforcent ses bénéfices techniques.
Face à la tendance industrielle dominante vers des appareils électroniques toujours plus compacts, performants et intelligents, le SMT conservera une domination durable au sein de la fabrication d’assemblages électroniques et continuera de piloter les mises à jour itératives de l’ensemble du secteur électronique mondial.
