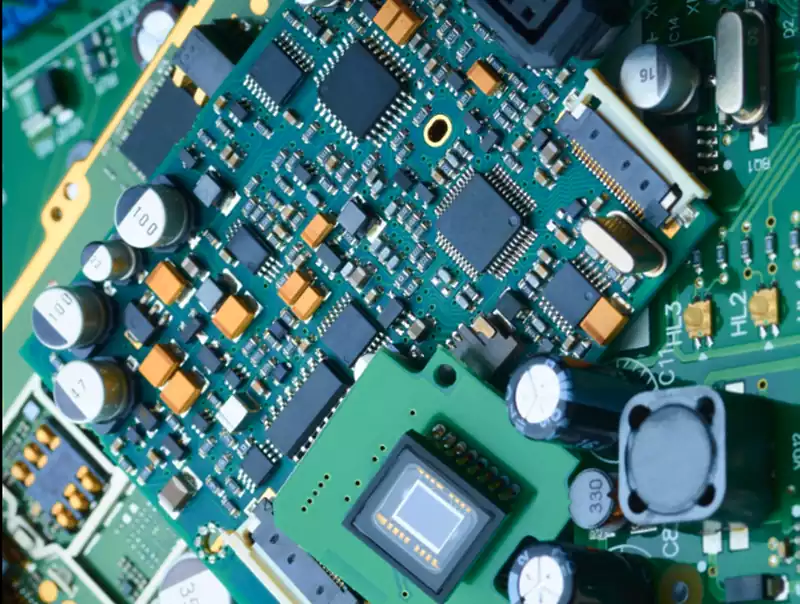

Che cos’è un assemblaggio schede elettroniche? Assemblaggio pcb è l’acronimo di Printed Circuit Board Assembly (assemblaggio circuiti stampati). Non si tratta semplicemente di un circuito stampato (PCB), ma comporta il montaggio di componenti elettronici (come i dispositivi a montaggio superficiale SMT e i componenti a foro passante DIP) sulla scheda PCB e la creazione di un sistema circuitale completo attraverso processi come la saldatura.
Qual è la differenza tra PCB e assemblaggio schede elettroniche?
Un PCB è il circuito stampato grezzo, non popolato, mentre un assemblaggio PCB è il circuito finito pronto per l’uso immediato. Un PCB si concentra sulla progettazione fisica dei percorsi del circuito, mentre un assemblaggio pcb è il circuito funzionale che incorpora i componenti. Un semplice mnemonico è: PCB + Componenti + Saldatura = assemblaggio pcb. Infatti, un assemblaggio schede elettroniche non può esistere senza un PCB: il PCB è il primo passo e l’assemblaggio PCB viene costruito su di esso.
Differenze chiave tra PCB e assemblaggio schede elettroniche:
| Aspect | Scheda PCB | Assemblaggio schede elettroniche |
| Definizione | Circuiti stampati con componenti esposti e non montati che assicurano i collegamenti elettrici | Un circuito stampato su cui sono montati componenti elettronici costituisce un circuito funzionante. |
| Funzione | Supporto meccanico e percorsi elettrici per i componenti | Svolgere specifiche funzioni elettroniche |
| Componenti | Nessuno (scheda a vuoto) | Tutti i componenti elettronici necessari (resistori, condensatori, circuiti integrati, ecc.) |
| Aspetto | Una scheda a circuito stampato con piste conduttive, piazzole e fori passanti | Una assemblaggio schede elettroniche dotata di vari componenti elettronici |
| Produzione | Incidere lo strato di rame sul substrato; applicare lo strato di maschera di saldatura. | Posizionare e saldare i componenti sul circuito stampato (tecnologia a montaggio superficiale, tecnologia a foro passante) |
| Test | Verifica della continuità e dei cortocircuiti dei cavi in rame | Test completi (ICT, test funzionali) per garantire il corretto funzionamento |
| Stadio | Base/Piedistallo | Circuito completato/funzionante |
| Applicazioni | Da utilizzare nelle prime fasi di progettazione, nella realizzazione di prototipi e nella verifica dei circuiti | Per prodotti finiti quali smartphone, computer ed elettronica industriale |
Che cos’è la produzione di assemblaggio pcb (PCBA)? Il processo di produzione dei pcba prevede diverse fasi sequenziali per il completamento della produzione, suddivise principalmente in alcuni flussi di lavoro principali: assemblaggio SMT → inserimento DIP → collaudo dei pcba → rivestimento protettivo.
Flusso di processo dell’assemblaggio schede elettroniche:
Assemblaggio SMT
L’assemblaggio SMT costituisce la fase iniziale della produzione dei circuiti stampati e comprende diverse operazioni di precisione: innanzitutto, la pasta saldante refrigerata deve essere scongelata. Una volta riportata a temperatura ambiente, viene miscelata accuratamente a mano o tramite apparecchiature di miscelazione automatizzate per garantire che l’omogeneità della pasta soddisfi gli standard di stampa. La pasta saldante trattata viene quindi applicata in modo uniforme sulla superficie dello stencil.
Guidata dall’azione di raschiatura direzionale di una spatola, la pasta viene depositata con precisione attraverso le aperture dello stencil sui pad designati sul PCB. Subito dopo la stampa, l’apparecchiatura SPI (Surface Mount Inspection) esegue un’ispezione tridimensionale dello spessore. Questa apparecchiatura monitora in tempo reale parametri critici quali il volume, l’altezza e l’offset della pasta saldante, fornendo supporto dati per il controllo del processo.
Durante la fase di posizionamento dei componenti, le macchine pick-and-place ad alta velocità identificano con precisione i componenti elettronici nei caricatori tramite sistemi di visione, ottenendo un posizionamento di alta precisione a velocità comprese tra decine e centinaia di componenti al secondo con una precisione di posizionamento di ±0.05 mm. Le assemblaggio schede elettroniche passano quindi al processo di saldatura a riflusso.
In un ambiente di riscaldamento protetto da azoto, attraversano quattro zone di temperatura: preriscaldamento, mantenimento, riflusso e raffreddamento. Questa sequenza induce transizioni di fase nella pasta saldante — essiccazione, fusione, bagnabilità e solidificazione — formando infine legami intermetallici affidabili. Dopo la saldatura, l’intera scheda viene sottoposta a ispezione ottica automatizzata (AOI) utilizzando una tecnologia di imaging multispettrale per la verifica senza contatto del posizionamento dei componenti, della polarità, della complanarità e della qualità della saldatura, raggiungendo una precisione di ispezione a livello di 5 μm.
I difetti come ponti, tombstoning o disallineamenti rilevati dall’AOI richiedono una rilavorazione manuale o automatizzata in stazioni dedicate. Il processo di rilavorazione comprende la rimozione dei componenti, la pulizia dei pad, il riposizionamento e la saldatura secondaria. Le stazioni di rilavorazione ad aria calda consentono la dissaldatura senza danni grazie al controllo preciso della temperatura. L’intero processo di produzione SMT deve essere condotto all’interno di una camera bianca di Classe 10.000, mantenendo una temperatura ambiente di 23±3°C e un’umidità relativa del 45%±10% per garantire la qualità della saldatura e l’affidabilità del prodotto.
Assemblaggio di componenti DIP
Il processo di assemblaggio dei componenti DIP comprende diverse fasi critiche, tra cui l’inserimento, la saldatura ad onda, il taglio dei terminali, le operazioni successive alla saldatura, la pulizia della scheda e il controllo qualità. Queste fasi costituiscono nel loro insieme il flusso di lavoro completo dell’assemblaggio DIP.
Test sui assemblaggio schede elettroniche (pcba)
I test sui assemblaggio schede elettroniche (pcba) coprono diversi aspetti, tra cui i test ICT, i test FCT, i test di invecchiamento e i test di vibrazione. Questi metodi di collaudo influiscono direttamente sulle prestazioni e sulla qualità complessive del prodotto. Ad esempio, i test ICT esaminano principalmente l’integrità della saldatura dei componenti e la continuità del circuito per garantire la qualità della saldatura.
Al contrario, i test FCT si concentrano sulla verifica completa dei parametri di ingresso e uscita della assemblaggio schede elettroniche, confermando la conformità alle specifiche di progettazione e ai parametri di prestazione. Attraverso questi test, garantiamo che ogni assemblaggio schede elettroniche soddisfi gli standard di qualità prestabiliti, gettando solide basi per le fasi di produzione successive.
Rivestimento protettivo per circuiti stampati (assemblaggio schede elettroniche)
In quanto processo fondamentale per garantire l’affidabilità dei circuiti elettronici, il rivestimento protettivo per circuiti stampati (assemblaggio schede elettroniche) migliora notevolmente la resistenza dei circuiti stampati alla corrosione ambientale formando uno strato protettivo.
Questo processo prevede un’applicazione graduale: in primo luogo, viene effettuata una spruzzatura uniforme su un lato (Lato A) dell’assemblaggio del circuito stampato, seguita da una fase di pre-polimerizzazione per ottenere l’asciugatura iniziale della superficie. Dopo aver capovolto il circuito stampato, lo stesso processo viene applicato al lato opposto (Lato B). Il rivestimento viene quindi completamente polimerizzato attraverso 24 ore di polimerizzazione naturale a temperatura ambiente.
Durante l’implementazione, un misuratore di spessore laser monitora continuamente lo spessore del rivestimento per garantire che rimanga all’interno della finestra di processo di 100-300 μm. I sistemi di controllo ambientale mantengono parametri rigorosi di temperatura ≥16 °C e umidità relativa <75% all’interno dell’area di lavoro, integrati da un sistema di purificazione privo di polvere (grado di pulizia ≥Classe ISO 7) per prevenire la contaminazione da particolato.
I PCB sottoposti a questo trattamento a tripla protezione raggiungono prestazioni complessive eccezionali: la tensione di rottura aumenta a ≥5 kV, il tasso di assorbimento d’acqua diminuisce a <0.5% e non si verificano perdite anche dopo 72 ore in condizioni di alta temperatura/alta umidità (85 °C/85% di umidità relativa). Ciò li rende particolarmente adatti ad applicazioni esigenti come l’elettronica automobilistica e i sistemi di controllo industriale.
Le procedure di collaudo dei assemblaggio schede elettroniche sono solitamente personalizzate in base ai piani di collaudo specifici del cliente, con un flusso di lavoro di base che comprende:
Programmazione → Collaudo ICT → Collaudo FCT → Prova di invecchiamento
Programmazione
A seguito delle operazioni di saldatura front-end, i tecnici procedono alla programmazione dei microcontrollori all’interno dell’assemblaggio schede elettroniche per abilitare funzionalità specifiche.
Test ICT
Il test ICT utilizza principalmente sonde di prova che entrano in contatto con i punti di test del assemblaggio pcb per verificare la continuità del circuito, rilevare cortocircuiti e valutare l’integrità della saldatura dei componenti. Questo metodo offre elevata precisione, indicazioni chiare e ampia applicabilità.
Test FCT
Il test FCT valuta i parametri ambientali, le caratteristiche elettriche (corrente/tensione) e le sollecitazioni meccaniche (pressione) sull’assemblaggio del circuito stampato. Questa valutazione completa garantisce che tutti i parametri della scheda soddisfino le specifiche del progettista.
Test di invecchiamento
Il test di invecchiamento simula scenari d’uso alimentando continuamente la assemblaggio schede elettroniche senza interruzioni. Questo rileva difetti difficili da identificare e valuta la durata del prodotto, garantendone la stabilità.
A seguito di una serie di test assemblaggio pcb, le assemblaggio schede elettroniche che superano l’ispezione possono essere etichettate come conformi. Vengono quindi imballate e spedite.
