I circuito integrato (Integrated Circuit, IC) sono dispositivi elettronici miniaturizzati a semiconduttore nati negli anni ’50 del XX secolo. Attraverso processi di produzione di precisione quali ossidazione, fotolitografia, diffusione, crescita epitassiale e deposizione di alluminio per evaporazione, integrano completamente su un minuscolo wafer di silicio componenti elettronici quali elementi semiconduttori, resistenze, condensatori e conduttori di collegamento, costituendo così circuiti dotati di specifiche funzioni, che vengono infine saldati e incapsulati per formare dispositivi elettronici miniaturizzati.
In base alle caratteristiche del prodotto, i circuito integrato possono essere suddivisi in diverse tipologie, quali microprocessori, circuiti analogici, circuiti logici e memorie. Se classificati in base alla loro funzione e ai settori di applicazione a valle, l’industria dei circuiti integrati comprende chip per le comunicazioni, chip per sensori, chip di sicurezza, chip di memoria, chip per processori applicativi, chip per la gestione dell’alimentazione, chip di sviluppo e controllo, chip di pilotaggio e altri.
Ad esempio, i chip di comunicazione sono ampiamente utilizzati in dispositivi terminali quali telefoni cellulari, computer, dispositivi per la casa intelligente e strumenti di pagamento intelligenti; supportano la comunicazione wireless e a microonde e, con la diffusione di tecnologie di comunicazione come il Wi-Fi, il mercato continua a crescere, evolvendo verso miniaturizzazione, alta velocità, multifunzionalità e basso consumo energetico.
Sebbene i termini “chip” e “circuito integrato” (Integrated Circuit, IC) siano spesso usati in modo intercambiabile nella comunicazione quotidiana, esistono sottili differenze concettuali tra loro. Il chip si riferisce specificamente a un componente elettronico altamente miniaturizzato, che integra al suo interno un gran numero di transistor, condensatori, resistenze, induttori e altri componenti, nonché i relativi circuiti, con lo scopo di realizzare funzioni specifiche; ad esempio, il processore centrale (CPU), che costituisce il cuore di un computer, è un tipo di chip.
Il circuito integrato, invece, si concentra maggiormente su una tecnologia di produzione e applicazione che, integrando più componenti elettronici e circuiti su un unico chip, raggiunge un livello di integrazione più elevato e dimensioni più ridotte; viene spesso prodotto con processi a semiconduttori per garantire alta qualità e stabilità. Pertanto, il chip enfatizza la sua entità funzionale, mentre il circuito integrato si concentra sui processi di produzione e sui metodi di integrazione che realizzano tale entità.
Classificazione dei chip IC
Classificazione in base alla struttura funzionale
I circuito integrato possono essere suddivisi in due grandi categorie in base alle loro funzioni e strutture: circuiti integrati analogici e circuiti integrati digitali.
I circuito integrato analogici vengono utilizzati per generare, amplificare ed elaborare vari segnali analogici (ovvero segnali la cui ampiezza varia nel tempo, come ad esempio i segnali audio delle radio a semiconduttori o i segnali dei nastri dei registratori), mentre i circuiti integrati digitali vengono utilizzati per generare, amplificare ed elaborare vari segnali digitali (ovvero segnali con valori discreti sia nel tempo che in ampiezza, come ad esempio i segnali audio e video riprodotti da VCD e DVD).
I circuiti integrati analogici di base includono amplificatori operazionali, moltiplicatori, regolatori di tensione integrati, timer, generatori di segnali, ecc. Esistono molti tipi di circuiti integrati digitali: i circuiti integrati a piccola scala comprendono vari circuiti logici; quelli a media scala includono selettori di dati, codificatori-decodificatori, flip-flop, contatori, registri, ecc.; quelli a grande o ultra-grande scala comprendono PLD (dispositivi logici programmabili) e ASIC (circuiti integrati applicati specifici).
Classificazione in base al processo di fabbricazione
I circuito integrato possono essere classificati in base al processo di fabbricazione in circuito integrato a semiconduttori e circuiti integrati a film sottile. I circuito integrato a film sottile si suddividono a loro volta in circuiti integrati a film spesso e circuiti integrati a film sottile.
Classificazione in base al grado di integrazione
I circuiti integrati si classificano in base alle dimensioni in: circuiti integrati a piccola scala (SSI), circuiti integrati a media scala (MSI), circuiti integrati a grande scala (LSI), circuiti integrati a molto grande scala (VLSI) e circuito integrato a ultra-grande scala (ULSI).
Classificazione in base al tipo di conduzione
I circuiti integrati possono essere classificati in base al tipo di conduzione in circuito integrato bipolari e circuiti integrati unipolari. Il processo di fabbricazione dei circuito integrato bipolari è complesso e il consumo energetico è elevato; i tipi rappresentativi di circuiti integrati bipolari sono TTL, ECL, HTL, LST-TL, STTL e altri. Il processo di fabbricazione dei circuiti integrati unipolari è semplice e il consumo energetico è relativamente basso; sono facili da realizzare come circuiti integrati su larga scala; i tipi rappresentativi di circuiti integrati unipolari sono CMOS, NMOS, PMOS e altri.
Classificazione in base all’applicazione
I circuito integrato possono essere classificati in base alla loro applicazione in: circuito integrato per televisori, circuiti integrati per impianti audio, circuiti integrati per lettori DVD, circuiti integrati per videoregistratori, circuiti integrati per computer (microcomputer), circuito integrato per tastiere elettroniche, circuiti integrati per le comunicazioni, circuiti integrati per fotocamere, circuiti integrati per sistemi di allarme e vari circuiti integrati specializzati.
Struttura dei circuito integrato (IC) Sebbene i chip semiconduttori siano di dimensioni molto ridotte, la loro struttura interna è estremamente complessa, in particolare per quanto riguarda le loro unità microelettroniche fondamentali: migliaia e migliaia di transistor. Di seguito vi illustreremo la struttura interna dei circuiti integrati (IC), che comprende principalmente le seguenti parti:
1.Substrato I circuiti integrati (IC) utilizzano solitamente un wafer di silicio (Si) come substrato. Questo materiale possiede ottime proprietà semiconduttrici ed è in grado di controllare efficacemente la corrente. Le dimensioni e lo spessore del wafer di silicio sono fondamentali nella progettazione del chip, poiché influenzano le prestazioni del chip e il processo di fabbricazione.
2.Materiali semiconduttori: oltre al silicio, i moderni circuiti integrati (IC) possono utilizzare anche altri materiali semiconduttori, come il germanio (Ge) e l’arseniuro di gallio (GaAs), che offrono prestazioni migliori in applicazioni specifiche.
3.Cablaggio dei circuiti I circuiti all’interno dei circuiti integrati (IC) sono costituiti da diversi componenti elettronici (come transistor, resistori, condensatori) collegati tramite fili metallici. Per il cablaggio dei circuiti si utilizzano solitamente l’alluminio o il rame; questi materiali formano una complessa rete di circuiti all’interno dei circuiti integrati (IC), svolgendo la funzione di trasmissione del segnale.
4.Porte logiche e unità funzionali Le unità costitutive di base dei circuiti integrati (IC) sono le porte logiche (ad esempio AND, OR, NOT, ecc.) e varie unità funzionali (come sommatori, moltiplicatori, memorie, ecc.). Queste unità di base, interagendo tra loro, svolgono operazioni e compiti di elaborazione logica più complessi.

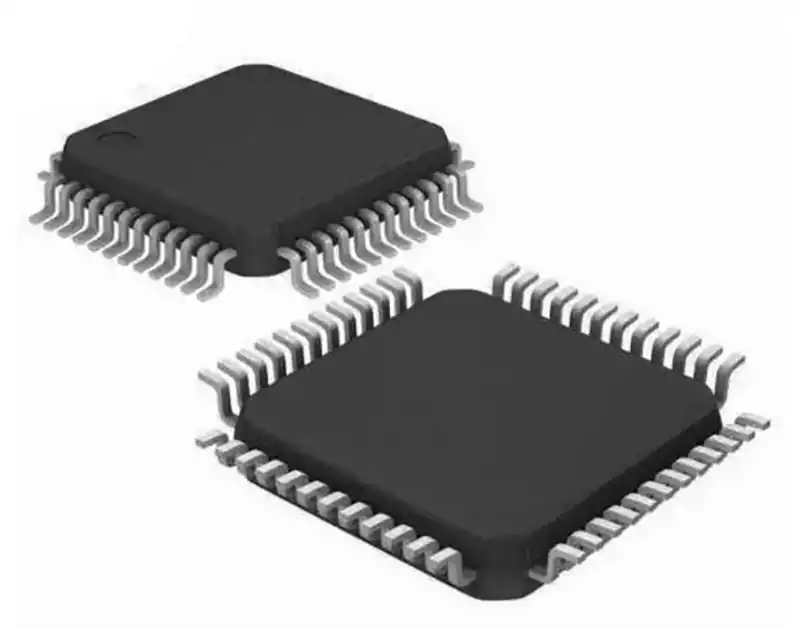

5.Confezionamento Una volta completato, il circuito integrato (IC) viene confezionato in una forma che ne faciliti l’utilizzo; il confezionamento non solo protegge i circuiti interni, ma fornisce anche un’interfaccia di connessione con i dispositivi esterni. I tipi di confezionamento comunemente utilizzati includono DIP (Dual In-line Package), SOIC (Small Outline Integrated Circuit) e QFN (Quad Flat No-lead).
Ruolo e funzioni dei circuito integrato
1.I chip di elaborazione dati sono in grado di eseguire calcoli complessi e operazioni di elaborazione dati. I microprocessori e i microcontrollori sono i tipi più comuni e trovano ampia applicazione in computer, smartphone e sistemi embedded.
2.I chip di controllo consentono di gestire il funzionamento di altri componenti elettronici. Ad esempio, i microcontrollori sono spesso utilizzati in elettrodomestici, automobili e apparecchiature industriali, dove si occupano di monitorare e controllare il funzionamento dei dispositivi.
3.I chip di memoria (come RAM e ROM) vengono utilizzati per memorizzare dati e programmi. La RAM serve per la memorizzazione temporanea dei dati, mentre la ROM è utilizzata per la memorizzazione permanente del firmware e dei programmi di avvio del sistema.
4.I processori di segnali digitali (DSP) sono specificamente progettati per elaborare segnali audio, video e di altro tipo e trovano ampia applicazione in apparecchiature audio, sistemi di elaborazione delle immagini e sistemi di comunicazione.
5.I chip di comunicazione svolgono un ruolo fondamentale nelle comunicazioni wireless, tra cui Bluetooth, Wi-Fi e comunicazioni mobili. Sono responsabili della codifica, della decodifica e della trasmissione dei dati.
6.Rilevamento e misurazione: i chip sensori vengono utilizzati per rilevare i cambiamenti ambientali (come temperatura, umidità, illuminazione, ecc.) e convertire queste informazioni in segnali elettrici, da utilizzare da parte di altri dispositivi.
7.Gestione dell’alimentazione: i chip di gestione dell’alimentazione regolano e distribuiscono l’alimentazione, garantendo l’efficienza energetica e la stabilità dei dispositivi in diversi stati operativi.
8.Funzionalità di sicurezza: i chip di sicurezza vengono utilizzati per crittografare e decrittografare i dati, proteggendo la sicurezza dei dispositivi e delle informazioni degli utenti; trovano ampia applicazione nei sistemi di pagamento e nell’autenticazione.
9.Connettività: i chip di connettività forniscono varie interfacce (come USB, HDMI, Ethernet, ecc.), consentendo ai dispositivi di connettersi ad altri dispositivi o alla rete per lo scambio di dati e la comunicazione.
10.Applicazioni embedded: molti chip sono progettati come parte di sistemi embedded e trovano applicazione in settori quali l’automotive, le apparecchiature mediche e la domotica, fornendo funzioni e servizi specifici.
I circuito integrato, in quanto dispositivi microelettronici a semiconduttori, presentano una struttura interna complessa e precisa; utilizzando il wafer di silicio come substrato, realizzano funzioni elettroniche altamente integrate attraverso la combinazione ingegnosa di materiali semiconduttori, interconnessioni circuitali, porte logiche e unità funzionali. Questi dispositivi miniaturizzati non solo svolgono un ruolo fondamentale nell’elaborazione dei dati, nel controllo, nella memorizzazione, nell’elaborazione dei segnali, nelle comunicazioni, nel rilevamento e nella misurazione, nella gestione dell’alimentazione, nelle funzioni di sicurezza e nella connettività, ma forniscono anche servizi e funzioni specifici in vari tipi di applicazioni embedded.
Anche la tecnologia di incapsulamento dei circuito integrato è di fondamentale importanza: non solo protegge i circuiti interni, ma fornisce anche un’interfaccia per il collegamento con dispositivi esterni. Tra i tipi di incapsulamento più comuni figurano DIP, SOIC, QFN e altri. Con il continuo progresso della tecnologia dei circuito integrato, il settore si sta evolvendo verso una maggiore precisione e integrazione. L’industria cinese dei circuiti integrati sta attraversando una fase di ottimizzazione della struttura interna, con una rapida crescita nella fase di progettazione e un andamento solido nella fase di produzione.
