La maschera di saldatura funge da strato protettivo indispensabile sulla superficie dei PCB FR4. Oltre a definire l’aspetto estetico, svolge funzioni fondamentali quali l’isolamento, la prevenzione dei ponti di saldatura e la schermatura della lamina di rame. Di fronte a colori diversi come rosso, blu, verde e nero, i progettisti e i specificatori di apparecchiature elettroniche spesso si chiedono se queste scelte influiscano sulle prestazioni fondamentali dei PCB. Alcuni percepiscono il colore come puramente estetico, trascurando le sottili implicazioni sulle prestazioni derivanti dalle differenze nella formulazione dei materiali sottostanti. In realtà, la scelta del colore appropriato della maschera di saldatura è fondamentale per bilanciare l’estetica e la funzionalità in vari aspetti, dalla trasmissione dei segnali ad alta frequenza alla dissipazione termica.
Funzioni principali della maschera di saldatura
La maschera di saldatura, un rivestimento isolante stampato sulla superficie in lamina di rame dei PCB FR4, non serve solo come decorazione, ma salvaguarda fondamentalmente l’affidabilità e la producibilità dei circuiti stampati. Le sue funzioni principali possono essere riassunte come segue: In primo luogo, protezione isolante: isola le tracce di rame adiacenti per prevenire cortocircuiti causati dall’ingresso di polvere o umidità. In secondo luogo, impedisce la formazione di ponti di saldatura durante i processi di saldatura ad onda e rifusione, limitando il flusso di saldatura alle aree designate e garantendo la formazione di giunti precisi. In terzo luogo, protegge le tracce di rame dall’ossidazione e dalla corrosione, prolungando la durata operativa del PCB. In quarto luogo, migliora la protezione meccanica, riducendo i danni alle tracce superficiali causati dall’attrito o dagli urti.
La formazione dei colori della maschera di saldatura deriva dall’aggiunta di componenti di pasta colorata all’interno dell’inchiostro resistente alla saldatura. Le formulazioni per i diversi colori variano, con la composizione del materiale e il rapporto di aggiunta della pasta colorata che sono variabili chiave che influenzano le prestazioni del PCB FR4. Tra i colori convenzionali delle maschere di saldatura, il verde domina il settore (rappresentando oltre l’80%), seguito dal nero, dal rosso, dal blu, dal giallo e da altri. Il predominio del verde non deriva da prestazioni superiori, ma dal suo costo inferiore, dai processi di produzione consolidati e dal contrasto ottimale durante l’ispezione AOI, che facilita il rilevamento dei difetti durante la produzione. I colori alternativi soddisfano esigenze di differenziazione: il nero si allinea con l’estetica elettronica di alta qualità, mentre il rosso e il blu distinguono i moduli funzionali sui circuiti stampati.
L’impatto del colore della maschera di saldatura sulle prestazioni dei PCB FR4
1.Proprietà dielettriche
Le proprietà dielettriche (costante dielettrica Dk, perdita dielettrica Df) costituiscono parametri fondamentali che influenzano la trasmissione dei segnali ad alta frequenza nei PCB FR4. In quanto strato di rivestimento superficiale, le proprietà dielettriche dell’inchiostro della maschera di saldatura influenzano direttamente la qualità della trasmissione del segnale. Le differenze nelle proprietà dielettriche tra gli inchiostri della maschera di saldatura di diversi colori derivano principalmente dalla composizione dei pigmenti colorati: i pigmenti inorganici (come il biossido di titanio e il nerofumo) presentano caratteristiche dielettriche nettamente diverse rispetto ai pigmenti organici.
Gli inchiostri per maschere di saldatura di colore verde, blu e rosso utilizzano prevalentemente pigmenti di ossido inorganico (ad esempio, verde cromo per il verde, blu cobalto per il blu). Tali pigmenti presentano tipicamente costanti dielettriche comprese tra 3,0 e 3,8, con una perdita dielettrica inferiore a 0,02. Questa compatibilità con le proprietà dielettriche del substrato FR4 (Dk 4,2-4,8, Df < 0,02), senza causare quindi interferenze significative alla trasmissione dei segnali ad alta frequenza. Al contrario, gli inchiostri neri per maschere di saldatura utilizzano prevalentemente pasta di nerofumo. Come riempitivo conduttivo, il nerofumo aumenta la costante dielettrica (raggiungendo potenzialmente 4,0-4,5) e aumenta la perdita dielettrica (con alcuni prodotti che presentano Df > 0,03) anche a bassi rapporti di aggiunta. Nelle applicazioni ad alta frequenza (ad esempio, onde millimetriche 5G, bus seriali ad alta velocità), la maschera di saldatura nera aggrava l’attenuazione del segnale e il crosstalk, compromettendo le velocità di trasmissione e l’integrità del segnale. I dati sperimentali indicano che a 25 GHz, i PCB FR4 con maschera di saldatura nera mostrano un’attenuazione del segnale superiore del 15-20% rispetto a quelli con maschera di saldatura verde.
2.Prestazioni termiche
L’efficienza termica dei PCB FR4 dipende principalmente dalla conducibilità termica del materiale del substrato e della lamina di rame. Come rivestimento superficiale, le prestazioni termiche della maschera di saldatura si manifestano nelle sue capacità di radiazione termica e assorbimento del calore, che sono direttamente collegate alle proprietà ottiche del suo colore: le maschere di saldatura di colore chiaro presentano un’elevata riflettività e una bassa assorbenza, mentre quelle di colore scuro dimostrano le caratteristiche opposte.
In scenari che prevedono convezione naturale o raffreddamento ad aria forzata, le maschere di saldatura di colore chiaro (bianco, giallo, verde chiaro) dimostrano un chiaro vantaggio termico. La maschera di saldatura bianca presenta il tasso di assorbimento solare più basso (circa 0,2-0,3) e l’emissività termica più alta (circa 0,8-0,9), riflettendo efficacemente il calore esterno e irradiando il calore generato internamente all’interno del PCB. Al contrario, la maschera di saldatura nera presenta tassi di assorbimento solare fino a 0,8-0,9, causando un assorbimento sostanziale del calore esterno e temperature elevate della superficie del PCB. I dati sperimentali indicano che, a parità di carico di potenza e condizioni ambientali, i PCB FR4 con maschera di saldatura nera presentano temperature superficiali superiori di 8-12 °C rispetto a quelli con maschera di saldatura bianca. Tuttavia, all’interno di apparecchiature chiuse e prive di luce (come gli involucri dei server o i moduli di controllo industriale), l’assenza di luce esterna riduce significativamente l’impatto del colore della maschera di saldatura sulla dissipazione del calore. In queste condizioni, l’efficienza termica è determinata principalmente dal materiale del substrato e dalla disposizione della lamina di rame, con differenze di temperatura tra i diversi colori della maschera di saldatura che si riducono a meno di 2 °C.
3.Resistenza ambientale
La resistenza ambientale dei PCB FR4 (resistenza all’umidità, al calore, alle radiazioni ultraviolette e alla corrosione chimica) è strettamente correlata alla resina di base dell’inchiostro resistente alla saldatura, al processo di polimerizzazione e alla stabilità della pasta colorata. Le differenze di resistenza ambientale tra i resistenti alla saldatura di diversi colori derivano principalmente dalla resistenza all’invecchiamento della pasta colorata.
Le paste per maschere di saldatura verdi (ad esempio, verde cromo) presentano una forte stabilità chimica, un’eccellente resistenza all’invecchiamento UV e prestazioni superiori in termini di umidità e calore. Dopo 1000 ore di invecchiamento per umidità e calore (85 °C/85% UR), il degrado della loro resistenza di isolamento rimane inferiore al 10%, senza che si osservino scolorimenti o crepe. Le paste per maschere di saldatura rosse e blu (ad esempio rosso azoico, blu ftalocianina) presentano una resistenza ai raggi UV più debole, tendendo a sbiadire in caso di esposizione prolungata all’aperto. Anche la loro resistenza all’umidità e al calore è leggermente inferiore a quella della pasta verde, con il rischio di formazione di bolle sul rivestimento dopo l’invecchiamento. Mentre la pasta di nerofumo per la maschera di saldatura nera offre una resistenza ai raggi UV superiore, alcuni inchiostri neri a basso costo utilizzano resine di qualità inferiore, con conseguente resistenza alla corrosione chimica inadeguata. L’esposizione a fondenti, detergenti o altre sostanze chimiche può causare il distacco del rivestimento. Inoltre, l’inchiostro giallo per maschera di saldatura presenta la minore resistenza alla luce, tendendo a ingiallire se esposto a un’illuminazione prolungata. Ciò non solo compromette l’identificazione visiva, ma può anche essere accompagnato da un calo delle prestazioni di isolamento.
4.Producibilità e testabilità
Il colore della maschera di saldatura influisce sull’efficienza produttiva e sul controllo qualità dei PCB FR4. Sebbene tale impatto non influisca direttamente sulle prestazioni funzionali della scheda, incide sulla resa produttiva e sui costi.

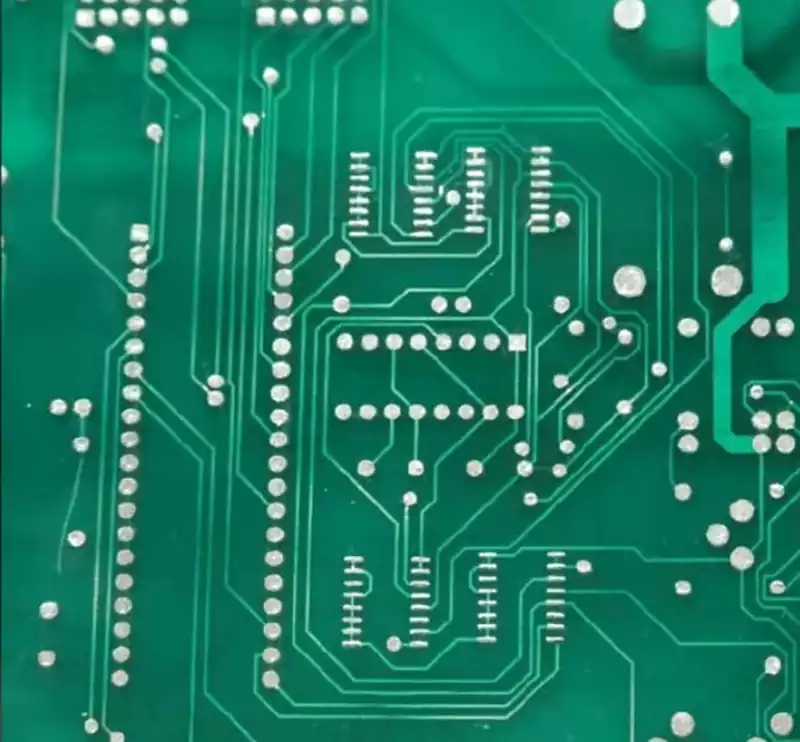

La maschera di saldatura verde rimane lo standard del settore, offrendo un contrasto moderato rispetto alla lamina di rame e ai pad. Durante l’AOI (Automated Optical Inspection), consente una chiara differenziazione tra tracce, pad e aree della maschera, facilitando il rilevamento di difetti quali cortocircuiti, circuiti aperti e disallineamento della maschera. La resa dell’ispezione AOI può superare il 95%. La maschera di saldatura nera presenta un contrasto estremamente basso con la lamina di rame, rendendo difficile identificare difetti minimi (come microcortocircuiti o bolle nella maschera di saldatura) durante l’ispezione AOI. Ciò si traduce in un tasso più elevato di difetti non rilevati, che in genere richiede un’ispezione supplementare ai raggi X e aumenta i costi di produzione. Sebbene la maschera di saldatura bianca o gialla offra un elevato contrasto con i pad, essa riduce la chiarezza dei caratteri serigrafati (tipicamente neri), compromettendo la successiva ispezione manuale e la precisione del posizionamento dei componenti. Inoltre, l’inchiostro verde della maschera di saldatura possiede il processo di polimerizzazione più consolidato, compatibile con la maggior parte delle linee di produzione di PCB. Al contrario, i parametri di polimerizzazione per alcuni colori specializzati (ad esempio, tonalità fluorescenti o personalizzate) richiedono una calibrazione individuale, con conseguente prolungamento dei cicli di produzione e aumento dei costi.
Strategie per la selezione del colore della maschera di saldatura in base a diversi requisiti
1.Applicazioni ad alta frequenza e alta velocità (5G, elaborazione ad alta velocità, dispositivi a onde millimetriche)
Requisiti fondamentali: bassa perdita dielettrica, attenuazione minima del segnale.
Raccomandazioni per la selezione: dare la priorità alle maschere di saldatura verdi o blu; evitare le maschere di saldatura nere. Per un’estetica differenziata, prendere in considerazione le maschere di saldatura rosse che utilizzano paste colorate inorganiche ad alta purezza, garantendo una perdita dielettrica Df < 0,025. Inoltre, optare per inchiostri per maschere di saldatura a bassa perdita (ad esempio, sistemi di resina epossidica modificata) per mitigare ulteriormente l’impatto sui segnali ad alta frequenza.
2.Applicazioni esterne ad alta temperatura (elettronica automobilistica, apparecchiature di comunicazione esterne, inverter fotovoltaici)
Requisiti fondamentali: dissipazione efficace del calore, resistenza all’invecchiamento UV.
Raccomandazioni per la selezione: dare la priorità alle maschere di saldatura bianche o grigio chiaro per la loro elevata riflettività, al fine di ridurre le temperature superficiali. Laddove siano richieste sia l’estetica che la resistenza agli agenti atmosferici, optare per maschere di saldatura verdi di alta qualità (utilizzando paste colorate resistenti agli agenti atmosferici). Evitare maschere di saldatura nere o marrone scuro per prevenire temperature interne eccessive dei dispositivi causate dall’assorbimento di calore.
3.Interni di apparecchiature chiuse (server, moduli di controllo industriale, dispositivi medici)
Requisiti fondamentali: resistenza al calore umido, elevata affidabilità, facilità di ispezione.
Raccomandazioni per la selezione: dare la priorità alla maschera di saldatura verde per un rendimento di produzione equilibrato e una resistenza ambientale. Per la differenziazione dei moduli funzionali, utilizzare il verde abbinato al blu o al rosso (colori distinti per moduli separati all’interno dello stesso dispositivo): ciò facilita l’assemblaggio e la manutenzione senza compromettere le prestazioni. La maschera di saldatura nera può essere utilizzata nei dispositivi medici o nei server che richiedono un’estetica di alta qualità, ma è necessario selezionare una pasta di nerofumo a bassa perdita.
4.Applicazioni di elettronica di consumo (smartphone, dispositivi indossabili, dispositivi domestici intelligenti)
Requisiti fondamentali: Estetica accattivante, dimensioni compatte, basso costo.
Raccomandazioni per la selezione: i colori possono essere scelti in linea con l’identità del marchio (ad esempio, nero per smartphone di alta gamma, opzioni colorate per dispositivi domestici intelligenti). Tuttavia, la maschera di saldatura nera dovrebbe essere evitata sui moduli ad alta frequenza (come le sezioni RF dei telefoni cellulari). Inoltre, optare per inchiostri per maschere di saldatura sottili (spessore 20-30 μm) per ridurre al minimo l’impatto sulle dimensioni del dispositivo, bilanciando al contempo la dissipazione termica e l’estetica.
Domande frequenti
D1: La maschera di saldatura verde è la scelta ottimale per i PCB FR4?
R1: Non è assolutamente ottimale, ma rappresenta l’opzione “più versatile”. La maschera di saldatura verde offre proprietà dielettriche equilibrate e resistenza ambientale, con processi di produzione maturi e costi inferiori. Dimostra un’eccellente compatibilità con l’ispezione AOI, soddisfacendo la maggior parte dei requisiti per applicazioni a media-bassa frequenza in ambienti standard. Tuttavia, in scenari specializzati come condizioni di alta frequenza o alta temperatura all’aperto, potrebbero essere preferibili colori alternativi della maschera di saldatura più chiari o a bassa perdita.
D2: La maschera di saldatura nera compromette inevitabilmente le prestazioni ad alta frequenza dei PCB FR4?
A2: Non necessariamente; dipende in modo determinante dalla formulazione dell’inchiostro della maschera di saldatura. Gli inchiostri neri di alta qualità che utilizzano pasta di nerofumo a bassa conduttività e sistemi di resina epossidica modificata possono controllare la perdita dielettrica al di sotto di 0,025, causando un impatto minimo sul segnale al di sotto dei 10 GHz. Tuttavia, a frequenze superiori a 25 GHz, anche le maschere di saldatura nere di alta qualità mostrano un’attenuazione del segnale più pronunciata rispetto alle varianti verdi e non sono raccomandate.
D3: Il colore della maschera di saldatura influisce in modo significativo sulle proprietà isolanti dei PCB FR4?
R3: In circostanze normali, l’impatto è minimo, poiché le prestazioni di isolamento sono determinate principalmente dal materiale di base della resina dell’inchiostro della maschera di saldatura. Tuttavia, paste colorate di qualità inferiore possono compromettere le proprietà isolanti. Ad esempio, alcuni inchiostri per maschere di saldatura rossi o gialli a basso costo contengono paste colorate soggette ad assorbimento d’acqua, che possono portare a una riduzione della resistenza di isolamento in ambienti umidi e caldi prolungati. La maschera di saldatura nera con dispersione irregolare del nerofumo può creare percorsi conduttivi locali, comportando rischi di isolamento. La scelta di marchi affidabili conformi agli standard IPC-6012 può mitigare questo problema.
D4: I PCB FR4 per esterni devono utilizzare esclusivamente maschere di saldatura di colore chiaro?
A4: Non è strettamente necessario, anche se le maschere di saldatura di colore chiaro migliorano la dissipazione del calore e prolungano la durata delle apparecchiature. Per le apparecchiature da esterno che utilizzano il raffreddamento forzato (ad esempio, ventole, dissipatori di calore) con bassa densità di potenza del PCB, la maschera di saldatura verde rimane adatta. Tuttavia, per i dispositivi ad alta densità di potenza che si affidano al raffreddamento per convezione naturale, si consiglia una maschera di saldatura bianca o grigio chiaro per evitare temperature eccessive associate alle varianti nere.
D5: Esiste una differenza di costo significativa tra i colori delle maschere di saldatura?
R5: Esistono variazioni di costo, con la maschera di saldatura verde che è la più economica e i colori speciali che comportano spese più elevate. L’inchiostro verde per maschere di saldatura gode di un’elevata penetrazione nel mercato con materie prime e processi di produzione maturi, con un costo di circa 0,8-1,2 yen al metro quadrato. Le varianti nere, rosse e blu comportano costi superiori del 20-50% rispetto al verde. I colori speciali come il bianco o le tonalità fluorescenti sono significativamente più costosi, circa 2-3 volte il costo del verde, e richiedono tempi di produzione più lunghi.
D6: Il colore della maschera di saldatura influisce sulla resistenza meccanica dei PCB FR4?
A6: Essenzialmente nessun impatto. La resistenza meccanica dei PCB FR4 è determinata principalmente dal substrato (tessuto in fibra di vetro + resina epossidica), dallo spessore della scheda e dalla copertura in foglio di rame. Lo strato di maschera di saldatura ha uno spessore di soli 20-50 μm ed è un rivestimento flessibile, rendendo trascurabile il suo effetto sulla resistenza meccanica complessiva (resistenza alla flessione, resistenza alla trazione). La differenza di durezza tra maschere di saldatura di colori diversi è minima e tutte possono soddisfare i requisiti standard di protezione meccanica.
