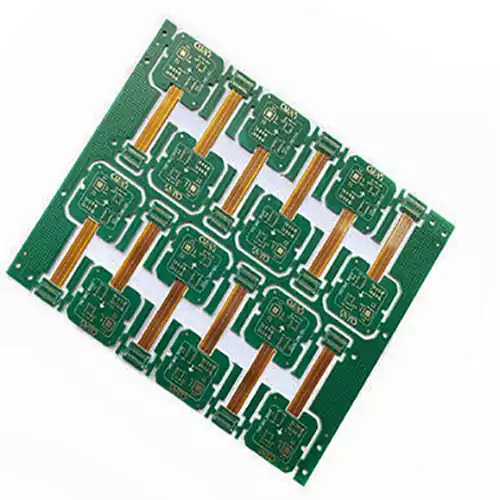

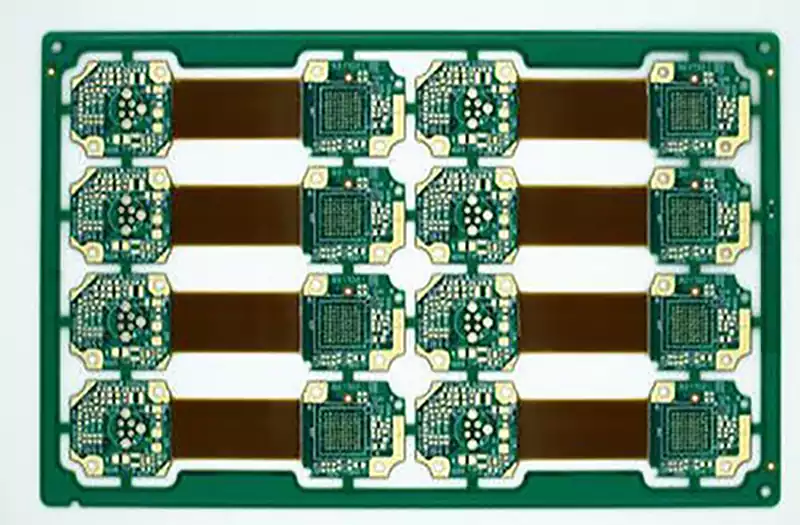

Le pcb rigido flessibile, come suggerisce il nome, sono schede a circuiti stampati specializzate ottenute combinando schede a circuiti stampati rigidi con schede a pcb flessibili attraverso specifici processi di produzione.
Questa combinazione non solo mantiene gli elevati vantaggi in termini di resistenza, affidabilità e instradamento multistrato delle schede a circuiti stampati rigidi, ma conferisce alla scheda caratteristiche di flessibilità e piegabilità in aree specifiche.
La parte “rigida”: in genere impiega materiali simili ai circuiti stampati convenzionali (come FR-4), fornendo integrità strutturale per il montaggio di componenti elettronici primari che richiedono un supporto stabile (ad esempio chip, connettori, condensatori di grandi dimensioni).
La sezione “flessibile”: in genere impiega substrati flessibili come il poliimmide (PI), caratterizzati da leggerezza, sottigliezza, flessibilità e piegabilità. Questa sezione collega diverse zone rigide o facilita il routing tridimensionale all’interno del dispositivo.
L’integrazione è fondamentale: adesivi specializzati e processi di laminazione fondono in modo uniforme e affidabile sezioni rigide e flessibili in una struttura monolitica interconnessa, eliminando la necessità di connettori e cavi aggiuntivi.
I materiali di base per le pcb rigido flessibile comprendono il substrato FR4 (laminato epossidico rinforzato con fibra di vetro) e il substrato flessibile poliimmide (PI). L’FR4 fornisce un supporto meccanico robusto e un isolamento elettrico affidabile, mentre il PI conferisce un’eccezionale flessibilità e resistenza alle alte temperature. Questi materiali sono saldamente legati tra loro attraverso processi come la laminazione a compressione, ottenendo una scheda rigida-flessibile dalle prestazioni uniche.
FCCL (Flexible Copper Clad Laminate)
Composizione del materiale di base
Il materiale di base dell’FCCL è costituito da una pellicola di poliimmide (PI) o poliestere (PET) combinata con una lamina di rame (compresa la lamina di rame elettrolitico e la lamina di rame laminato).
Classificazione
FCCL incollato: la lamina di rame è incollata al substrato utilizzando un adesivo (come la resina epossidica). Questo tipo offre costi relativamente inferiori, ma presenta limitazioni in termini di spessore e flessibilità.
FCCL senza adesivo: la lamina di rame è legata chimicamente direttamente al substrato. Consente di ottenere profili più sottili (ad esempio fino a 12,5 μm) e una flessibilità superiore, rendendolo particolarmente adatto per progetti ad alta densità come i prodotti con schermo pieghevole.
Tipi comuni di materiali di base
Poliimmide (PI)
Vantaggi: possiede un’eccezionale resistenza alle alte temperature, in grado di sopportare 260 °C durante un uso prolungato e persino 400 °C per brevi periodi; presenta un’eccezionale resistenza allo strappo; offre proprietà di isolamento elettrico superiori; mantiene un’elevata stabilità dimensionale con un tasso di assorbimento dell’umidità compreso tra 0,2 e 0,4%.
Svantaggi: costo relativamente elevato, pari al 30-40% delle spese FCCL; richiede attenzione alla potenziale espansione dimensionale in caso di assorbimento di umidità.
Applicazioni: comunemente utilizzato nelle schede madri dei telefoni cellulari, nell’elettronica automobilistica e nel settore aerospaziale (ad esempio, serie Kapton® HN).
Considerazioni chiave per la scelta dell’adesivo
Adesivi termoindurenti (ad esempio, resine epossidiche): offrono resistenza alle alte temperature e forte forza di adesione, adatti per i processi di saldatura a rifusione.
Adesivi termoplastici (ad es. poliestere): offrono una buona flessibilità ma una resistenza termica limitata (inferiore a 120 °C), utilizzati principalmente per applicazioni protettive temporanee.
Poliestere (PET)
Vantaggi: basso costo, circa un terzo-un quinto del costo del PI; buona flessibilità; buona resistenza all’acqua.
Svantaggi: scarsa resistenza alle alte temperature con un punto di fusione di 250 °C e tolleranza alla temperatura a breve termine che raggiunge solo i 150 °C; soggetto a restringimento durante il riscaldamento, con un tasso di restringimento compreso tra l’1 e il 2%.
Aree di applicazione: utilizzato principalmente nell’elettronica di consumo (ad es. interruttori a membrana) e nei sensori a basso costo.
Coverlay
Funzione
Serve principalmente a proteggere i circuiti, fornire isolamento e migliorare la resistenza meccanica.
Criteri di selezione dei materiali
Coverlay PI: compatibile con il substrato PI, offre resistenza alle alte temperature e alla corrosione, adatto per applicazioni che richiedono affidabilità a lungo termine.
Coverlay epossidico (FR4): costo inferiore, ma con flessibilità e resistenza alle alte temperature relativamente inferiori, utilizzato prevalentemente nelle aree delle schede rigide.
Adesivo acrilico: offre un’eccellente trasparenza, adatto per moduli di visualizzazione (ad esempio, connessioni di schermi OLED).
Caratteristiche delle pcb rigido flessibile
Vantaggi:
1) Adatto per strutture pieghevoli come telefoni pieghevoli e telefoni a scorrimento.
2) Elimina i connettori tra schede flessibili e rigide, migliorando l’affidabilità della connessione.
3) Consente requisiti di assemblaggio 3D.
4) Semplifica i processi di assemblaggio riducendo il numero di componenti e le fasi.
5) Facilita la miniaturizzazione del prodotto grazie a materiali più sottili.
Svantaggi:
1) Costo attualmente più elevato.
2) Fornitori limitati, in particolare per HDI Rigid-Flex.
3) Esperienza di progettazione meno consolidata.
Principali aree di applicazione delle pcb rigido flessibile
Elettronica di consumo
Le pcb rigido flessibile sono ampiamente utilizzate in smartphone, tablet e dispositivi indossabili. Negli smartphone, collegano componenti critici come le fotocamere, consentendo un design compatto e prestazioni migliorate. Nei dispositivi pieghevoli, le loro proprietà flessibili sono fondamentali per l’implementazione di schermi flessibili, favorendo il progresso della tecnologia dei display pieghevoli.
Elettronica automobilistica
Nell’elettronica automobilistica, le pcb rigido flessibile svolgono un ruolo fondamentale, in particolare nei veicoli a nuova energia. Sono ampiamente utilizzate in componenti fondamentali come display di bordo, sensori e sistemi di gestione della batteria, garantendo un funzionamento stabile in ambienti difficili. Inoltre, sono ampiamente integrate nei moduli ADAS e di controllo dei veicoli elettrici, aumentando la sicurezza e l’intelligenza automobilistica.
Dispositivi medici
Le pcb rigido flessibile trovano ampia applicazione nelle apparecchiature mediche come endoscopi, pacemaker cardiaci e dispositivi diagnostici portatili. La loro elevata precisione e affidabilità garantiscono un funzionamento sicuro e stabile, consentendo ad esempio la trasmissione e la manipolazione precisa delle immagini all’interno degli endoscopi, migliorando così l’accuratezza e l’efficienza diagnostica.
Automazione industriale
Nell’automazione industriale, le pcb rigido flessibile svolgono un ruolo fondamentale, in particolare nella robotica industriale e nei moduli di controllo dei sensori. La loro integrazione ad alta densità e le eccezionali proprietà meccaniche proteggono in modo robusto le apparecchiature industriali da ambienti complessi e difficili. Inoltre, nei sistemi di automazione industriale, queste schede sono impiegate nei controllori logici programmabili (PLC), migliorando in modo significativo i livelli di automazione e l’efficienza operativa.
Aerospaziale
Nelle applicazioni aerospaziali, le pcb rigido flessibile occupano una posizione fondamentale, dimostrando particolare importanza nelle apparecchiature di comunicazione satellitare e nei sistemi di controllo di volo. Il loro design leggero e l’eccezionale affidabilità garantiscono il funzionamento stabile delle apparecchiature aerospaziali in condizioni ambientali estreme. Ad esempio, nei sistemi di comunicazione satellitare, le pcb rigido flessibile svolgono compiti critici di trasmissione di segnali ad alta velocità ed elaborazione dei dati, migliorando significativamente l’efficienza e la sicurezza dell’esecuzione delle missioni.
Internet delle cose (IoT)
All’interno dei dispositivi IoT, le pcb rigido flessibile trovano ampia applicazione, comparendo comunemente nei sistemi domestici intelligenti e nelle apparecchiature di edge computing. La loro integrazione ad alta densità e l’eccellente integrità del segnale garantiscono un funzionamento efficiente dei dispositivi e una trasmissione stabile dei dati. Nelle case intelligenti, ad esempio, consentono il controllo intelligente e la trasmissione dei dati, migliorando le capacità di automazione e l’esperienza dell’utente.
