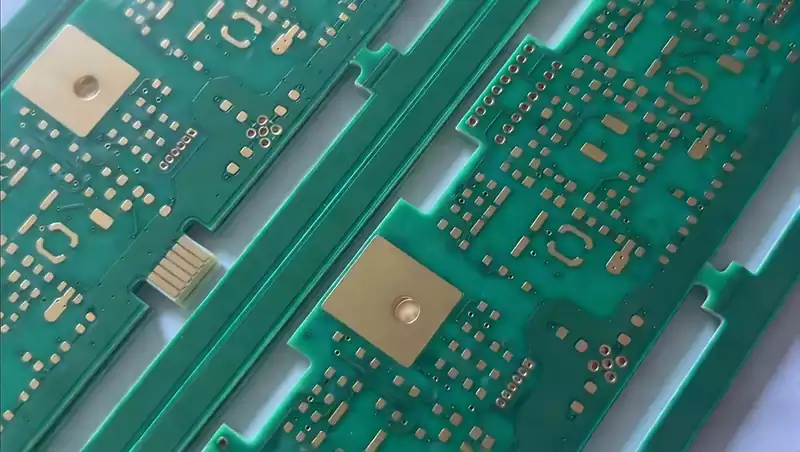

L’high Tg FR4 è un substrato in resina epossidica rinforzata con fibra di vetro ignifuga con una temperatura di transizione vetrosa (Tg) ≥170 °C. È un materiale di base resistente alle alte temperature comunemente utilizzato per i PCB, con formulazioni di resina ottimizzate che migliorano la resistenza termica e la stabilità per adattarsi alla saldatura senza piombo e alle condizioni operative ad alta temperatura.
La Tg (temperatura di transizione vetrosa) è un indicatore di prestazione fondamentale per i substrati FR4, che indica la temperatura critica alla quale la resina epossidica passa da uno “stato vetroso” rigido a uno “stato altamente elastico” flessibile. Quando la temperatura di esercizio dell’FR4 supera la Tg, le proprietà meccaniche e le prestazioni di isolamento del substrato si deteriorano notevolmente; al di sotto della Tg, mantiene caratteristiche di prestazione stabili.
L’FR4 convenzionale presenta tipicamente una Tg compresa tra 130 e 140 °C, mentre l’high Tg FR4 raggiunge generalmente ≥170 °C, con varianti premium che superano i 200 °C. La differenza fondamentale risiede nella formulazione della resina epossidica: l’FR4 convenzionale impiega una resina epossidica bisfenolo A standard con una struttura molecolare relativamente semplice e una stabilità termica limitata; L’high Tg FR4 impiega prevalentemente resine epossidiche modificate (come l’epossidico fenolico o l’epossidico bifenilico), migliorando la temperatura di decomposizione termica e la stabilità termica del substrato ottimizzando la densità di reticolazione della catena molecolare. Inoltre, l’high Tg FR4 impone requisiti più severi nella selezione dei tessuti di vetro e nei processi di laminazione. In genere utilizza tessuti di vetro ad alta purezza e tecniche di laminazione ad alta temperatura e alta pressione per garantire una struttura del substrato densa e priva di vuoti, migliorando ulteriormente la stabilità termica e la resistenza meccanica.
In termini di metriche di prestazione, l’high Tg FR4 mostra miglioramenti significativi rispetto all’FR4 convenzionale nelle proprietà termiche, meccaniche e isolanti: la sua temperatura di deflessione termica supera quella dell’FR4 convenzionale di 30-50 °C, con un tasso di perdita di peso termico inferiore al 2% a 180 °C (rispetto a oltre il 5% dell’FR4 convenzionale); La sua resistenza alla flessione mantiene oltre l’80% dei valori a temperatura ambiente a temperature elevate (150 °C), mentre l’FR4 convenzionale mantiene solo il 50%; in condizioni di calore umido (150 °C, 85% di umidità relativa), l’high Tg FR4 mostra una resistenza di isolamento 10-100 volte superiore rispetto all’FR4 convenzionale, dimostrando una stabilità di isolamento superiore. Questi vantaggi prestazionali sono proprio ciò che richiedono le applicazioni ad alta potenza.
Perché le applicazioni ad alta potenza devono scegliere high Tg FR4?
1.Resistenza alle alte temperature prolungate per prevenire la deformazione termica e la delaminazione del substrato
I componenti principali delle apparecchiature elettroniche ad alta potenza (come IGBT, MOSFET di potenza e ponti raddrizzatori) generano un calore notevole durante il funzionamento. Anche con i sistemi di raffreddamento, la temperatura di esercizio a lungo termine dei substrati PCB può raggiungere i 150-180 °C. L’FR4 convenzionale presenta una temperatura di transizione vetrosa (Tg) di soli 130-140 °C. A questa soglia, il materiale entra in uno stato altamente elastico, manifestando una pronunciata deformazione termica (marcato aumento del coefficiente di espansione termica, CTE). Ciò provoca l’allungamento delle tracce del PCB e la rottura dei giunti di saldatura. Ancora più grave è il fatto che le temperature elevate compromettono la forza di adesione interfacciale tra la resina epossidica e il tessuto in fibra di vetro, causando delaminazione, formazione di bolle e persino distacco della lamina di rame, provocando direttamente guasti da cortocircuito alle apparecchiature.
L’high Tg FR4 presenta un valore di Tg ≥170 °C, con un limite massimo di temperatura di esercizio che supera di gran lunga quello dell’FR4 convenzionale. Mantiene uno stato vetroso a temperature sostenute di 150-180 °C, controllando la deformazione termica entro lo 0,2%, significativamente inferiore all’1,5% tipico dell’FR4 standard. Allo stesso tempo, la maggiore densità di reticolazione delle catene molecolari della resina epossidica nell’high Tg FR4 garantisce un legame interfacciale più stretto con il tessuto in fibra di vetro, riducendo al minimo la delaminazione e la formazione di bolle a temperature elevate. I dati sperimentali indicano che dopo 1000 ore di test continui a 180 °C, i substrati FR4 ad alto Tg non hanno mostrato alcuna delaminazione significativa, mentre l’FR4 convenzionale ha mostrato una pronunciata formazione di bolle e delaminazione dopo sole 200 ore.
2.Resistenza agli shock termici istantanei per garantire la stabilità strutturale
Nelle applicazioni ad alta potenza, i cicli di avvio e arresto delle apparecchiature e i cambiamenti improvvisi di carico (ad esempio, l’accelerazione nei veicoli a nuova energia, gli arresti di emergenza nelle apparecchiature industriali) sottopongono i substrati PCB a shock termici istantanei. Le temperature aumentano dai livelli ambientali a oltre 180 °C in pochi secondi o decine di secondi, per poi diminuire rapidamente. Tali drastiche fluttuazioni di temperatura impongono enormi sollecitazioni termiche al substrato PCB, mettendo alla prova la sua resistenza meccanica e la sua resistenza alla fatica.
Il FR4 convenzionale presenta una notevole fragilità. In caso di shock termico istantaneo, le sollecitazioni termiche si concentrano nei vuoti interni o nei difetti di interfaccia all’interno del substrato, inducendo facilmente microfessurazioni. Gli shock termici ripetuti nel tempo causano la propagazione di queste microfessurazioni, portando infine alla frattura del PCB. L’high Tg FR4 impiega una resina epossidica modificata con maggiore tenacità e resistenza alla fatica. Allo stesso tempo, i processi di laminazione ottimizzati riducono la porosità interna (≤1%), mitigando i rischi di concentrazione delle sollecitazioni termiche. Durante i test di shock termico da -40 °C a 180 °C, l’FR4 ad alto Tg non ha mostrato crepe dopo 500 cicli con una ritenzione della resistenza meccanica ≥90%. Al contrario, l’FR4 convenzionale ha sviluppato crepe visibili dopo soli 100 cicli, con una diminuzione della resistenza meccanica di oltre il 40%.
3.Mantenimento delle prestazioni di isolamento ad alta temperatura per mitigare i rischi per la sicurezza elettrica
Nelle applicazioni ad alta potenza, i substrati PCB devono resistere non solo a temperature elevate, ma anche ad alte tensioni e correnti significative. La stabilità delle proprietà di isolamento influisce direttamente sulla sicurezza elettrica delle apparecchiature. Le alte temperature accelerano l’invecchiamento e il degrado delle resine epossidiche, generando sostanze a basso peso molecolare. Questo processo riduce la resistenza di isolamento del substrato, aumenta la corrente di dispersione e può portare alla rottura dell’isolamento, causando potenzialmente incidenti di sicurezza.
La resina epossidica modificata utilizzata nell’high Tg FR4 mostra una resistenza all’invecchiamento superiore, con un tasso di degrado significativamente inferiore rispetto all’FR4 convenzionale in condizioni di alta temperatura. In un ambiente umido e caldo a 150 °C e 85% di umidità relativa, l’high Tg FR4 raggiunge una resistenza di isolamento superiore a 10^12 Ω·cm e una corrente di dispersione ≤10 μA. Dopo 1000 ore di invecchiamento, il tasso di diminuzione della resistenza di isolamento rimane ≤10%. Al contrario, l’FR4 convenzionale presenta una resistenza di isolamento di soli 10⁹ Ω·cm in condizioni identiche, con una corrente di dispersione ≥50 μA. Dopo 200 ore, il suo degrado della resistenza di isolamento supera il 50%. Inoltre, l’FR4 ad alto Tg dimostra una resistenza all’arco superiore, raggiungendo una resistenza all’arco superiore a 180 secondi. Ciò consente una difesa efficace contro i picchi di sovratensione transitori in scenari ad alta potenza, mitigando così il rischio di rottura dell’isolamento.
Aree di applicazione tipiche per high Tg FR4
1.Settore dei veicoli a nuova energia (inverter, OBC, PDU)
L’inverter funge da modulo di alimentazione centrale nei veicoli a nuova energia, convertendo la corrente continua della batteria in corrente alternata per azionare il motore. La potenza operativa può raggiungere decine di kilowatt o addirittura centinaia di kilowatt, con il substrato PCB interno che sopporta temperature operative a lungo termine di 150-180 °C mentre affronta shock termici istantanei durante i cicli di avvio-arresto. Gli OBC (caricatori di bordo) e le PDU (unità di distribuzione dell’alimentazione) incontrano scenari simili di alta temperatura. L’high Tg FR4 mantiene prestazioni stabili in queste condizioni, prevenendo i guasti dei PCB causati da temperature elevate e garantendo la sicurezza operativa dei veicoli a nuova energia. Attualmente, i principali produttori di veicoli a nuova energia (come Tesla, BYD e CATL) utilizzano substrati FR4 ad alto Tg per i PCB dei loro moduli di alimentazione.
2.Applicazioni di controllo industriale ed elettronica di potenza (inverter, servoazionamenti, raddrizzatori)
Gli inverter industriali, i servoazionamenti e le apparecchiature simili controllano motori ad alta potenza. Durante il funzionamento, i dispositivi di potenza generano un calore notevole, con substrati PCB che operano tipicamente a temperature comprese tra 140 e 160 °C. I raddrizzatori devono eseguire la conversione CA-CC in condizioni di alta tensione, alta corrente e alta temperatura, richiedendo eccezionali proprietà di isolamento e stabilità termica dal PCB. L’FR4 ad alto Tg resiste efficacemente alle alte temperature e agli shock termici in questi scenari, garantendo un funzionamento continuo e stabile delle apparecchiature industriali e riducendo al minimo le interruzioni di produzione causate dai guasti dei PCB.
3.Applicazioni di comunicazione ad alta frequenza e accumulo di energia (amplificatori di potenza per stazioni base 5G, inverter per l’accumulo di energia)
Gli amplificatori di potenza (PA) nelle stazioni base 5G funzionano a livelli di potenza notevolmente aumentati per ottenere un’elevata larghezza di banda e velocità di trasmissione, con temperature interne dei substrati PCB superiori a 150 °C. Gli inverter di accumulo di energia convertono la corrente continua delle batterie di accumulo in corrente alternata per l’integrazione nella rete, affrontando la doppia sfida dell’alta potenza, dell’alta tensione e degli shock termici transitori durante il funzionamento. L’high Tg FR4 non solo soddisfa le elevate esigenze di temperatura di queste applicazioni, ma presenta anche proprietà dielettriche superiori (basso fattore di perdita dielettrica Df), riducendo al minimo l’attenuazione del segnale ad alta frequenza e allineandosi ai requisiti delle comunicazioni ad alta frequenza 5G.
Parametri chiave e considerazioni per la selezione di high Tg FR4
Parametri chiave
In primo luogo, corrispondenza precisa del valore Tg: selezionare il valore Tg corrispondente in base alla temperatura di esercizio a lungo termine del PCB. Si raccomanda che il valore Tg sia superiore di 20-30 °C rispetto alla temperatura di esercizio a lungo termine (ad esempio, per una temperatura di esercizio a lungo termine di 150 °C, scegliere un prodotto con Tg ≥ 180 °C). In presenza di shock termici transitori, aumentare ulteriormente il margine del valore Tg (ad esempio, per una temperatura transitoria di 200 °C, scegliere un prodotto con Tg ≥ 200 °C). In secondo luogo, parametri di prestazione termica: monitorare la temperatura di deflessione termica (HDT), il coefficiente di espansione termica (CTE) e il tasso di perdita di peso termico per garantire la stabilità termica del substrato a temperature elevate. In terzo luogo, parametri di prestazione dell’isolamento: valutare la resistenza di isolamento, la resistenza all’arco e la perdita dielettrica per soddisfare i requisiti delle applicazioni ad alta tensione e alta frequenza. In quarto luogo, parametri di prestazione meccanica: valutare la resistenza alla flessione e la resistenza agli urti per sopportare le sollecitazioni termiche derivanti da shock termici transitori.
Punti da tenere presente
Evitare l’errata convinzione che “valori di Tg più elevati siano sempre migliori”: valori di Tg eccessivamente elevati aumentano significativamente i costi del substrato (l’high Tg FR4 con Tg ≥ 200 °C costa 1,5-2 volte di più rispetto all’FR4 standard ad alto Tg) e riducono la resistenza del substrato. Per applicazioni con requisiti di temperatura inferiori, è sufficiente selezionare un valore di Tg adeguato, senza perseguire ciecamente un Tg elevato. Allo stesso tempo, selezionare prodotti di produttori affidabili per garantire dichiarazioni accurate dei valori di Tg (alcuni prodotti a basso costo gonfiano falsamente i valori di Tg). Richiedere ai fornitori rapporti di test di terze parti (ad esempio, certificazione SGS, UL). Inoltre, l’high Tg FR4 richiede parametri di lavorazione più rigorosi (ad esempio, temperatura di laminazione, tempo di polimerizzazione). Coordinarsi in anticipo con i produttori di PCB per garantire che le tecniche di lavorazione siano in linea con le caratteristiche del substrato.
FAQ
D1: Un valore Tg più elevato nell’high Tg FR4 equivale a prestazioni superiori?
R1: Non necessariamente. Un valore Tg più elevato indica una migliore stabilità termica, ma comporta anche un aumento dei costi del substrato e una riduzione della resistenza. Il principio fondamentale per la selezione è “l’idoneità all’applicazione”. È sufficiente assicurarsi che il valore Tg superi di 20-30 °C la temperatura di esercizio a lungo termine del PCB. Perseguire ciecamente valori Tg eccessivamente elevati aumenta i costi e può compromettere le prestazioni di lavorazione del PCB (ad esempio, crepe indotte dalla foratura).
D2: È possibile adattare l’FR4 convenzionale a scenari ad alta potenza attraverso l’ottimizzazione termica?
R2: Si tratta di un’impresa molto difficile. L’ottimizzazione termica può solo ridurre la temperatura superficiale del PCB, ma non può alterare i limiti di stabilità termica intrinseci del substrato. In scenari ad alta potenza, le temperature interne del PCB possono superare di gran lunga quelle superficiali. Il basso Tg dell’FR4 convenzionale significa che, anche se le temperature superficiali sono controllate al di sotto dei 130 °C, le temperature interne possono comunque superare il Tg, causando la deformazione e la delaminazione del substrato. Le applicazioni ad alta potenza devono fare affidamento sulla stabilità termica intrinseca dell’FR4 ad alto Tg; l’ottimizzazione termica serve solo come misura supplementare.
D3: Esiste una differenza di costo significativa tra l’high Tg FR4 e l’FR4 convenzionale?
R3: La differenza è notevole. L’high Tg FR4 (Tg ≥ 170 °C) costa dal 30% al 50% in più rispetto all’FR4 convenzionale; l’high Tg FR4 premium con Tg ≥ 200 °C costa da 1,5 a 2 volte di più rispetto all’FR4 convenzionale. Questa disparità di costo deriva principalmente dalle spese per le materie prime, come le resine epossidiche modificate e il tessuto in fibra di vetro ad alta purezza, oltre che dai maggiori costi associati a processi di laminazione più rigorosi.
D4: Come si può verificare se il valore Tg dell’high Tg FR4 soddisfa le specifiche?
R4: Per la verifica si possono utilizzare metodi di prova professionali, tra cui la calorimetria a scansione differenziale (DSC) e l’analisi termomeccanica (TMA). Si consiglia di richiedere ai fornitori rapporti di test di terze parti (ad esempio, rapporti di certificazione SGS o UL) o di inviare campioni a istituti di test professionali per la verifica. Inoltre, i test di invecchiamento ad alta temperatura possono fornire una validazione supplementare: sottoporre il PCB a un invecchiamento continuo a una temperatura di 10 °C inferiore al valore Tg dichiarato per 1000 ore. L’assenza di delaminazione o deformazione indica che il valore Tg è sostanzialmente conforme.
D5: In che modo la lavorazione dell’high Tg FR4 differisce dall’FR4 convenzionale?
R5: L’high Tg FR4 richiede parametri di lavorazione più rigorosi. Le temperature di laminazione devono essere elevate a 180-220 °C (rispetto ai 150-160 °C dell’FR4 standard), con tempi di polimerizzazione prolungati (in genere del 30-50% più lunghi). Durante la foratura è necessario utilizzare punte più affilate, con velocità di foratura ridotte per evitare pareti dei fori irregolari o crepe causate dalle variazioni di resistenza del substrato. Durante la saldatura, le temperature di rifusione possono essere aumentate moderatamente, ma devono rimanere al di sotto del valore Tg per evitare la deformazione del substrato.
D6: Per le applicazioni ad alta potenza, quali progetti di supporto sono necessari oltre alla selezione di high Tg FR4?
R6: L’ottimizzazione deve comprendere la progettazione della gestione termica, il layout dei circuiti e i processi di confezionamento. Per la progettazione termica, incorporare vie di dissipazione del calore, grandi piani di rame e dissipatori di calore insieme a dissipatori di calore o ventole per migliorare l’efficienza di raffreddamento. Nel layout dei circuiti, evitare un’eccessiva concentrazione di componenti di potenza per ridurre al minimo i punti caldi localizzati. Per quanto riguarda il confezionamento, selezionare componenti e materiali di saldatura resistenti alle alte temperature per garantire la compatibilità termica dell’intero sistema substrati FR4.
Le sfide termiche inerenti alle applicazioni ad alta potenza rendono l’FR4 convenzionale inadatto per un funzionamento affidabile. L’high Tg FR4, con la sua stabilità termica, resistenza meccanica e proprietà isolanti superiori, emerge come la soluzione essenziale per tali scenari. Dai veicoli a nuova energia ai sistemi di controllo industriale, dalle comunicazioni 5G ai sistemi di accumulo di energia, l’FR4 ad alto Tg è onnipresente, stabilendo una solida base di sicurezza per le apparecchiature elettroniche ad alta potenza.
