Struttura prestazioni e applicazioni industriali dei pannelli solari fotovoltaici

I pannelli solari fotovoltaici, denominati solar panel PCB, rappresentano componenti fondamentali di conversione fotoelettrica nel settore delle energie rinnovabili. Questi dispositivi trasformano direttamente l’energia luminosa in energia elettrica sfruttando le proprietà fotoelettriche dei semiconduttori e costituiscono l’unità base di tutti i sistemi di generazione fotovoltaica solare.

In quanto supporto essenziale per l’impiego di energie pulite e rinnovabili, i pannelli fotovoltaici integrati con substrati di solar panel PCB trovano larga diffusione in una vasta gamma di applicazioni, tra cui la generazione distribuita domestica, la fornitura elettrica centralizzata commerciale, i dispositivi di accumulo energetico esterni e le centrali fotovoltaiche industriali.

Caratterizzati da un funzionamento privo di emissioni inquinanti e da una capacità di generazione elettrica sostenibile, essi rappresentano apparecchiature strategiche che favoriscono la riorganizzazione delle strutture energetiche mondiali e promuovono lo sviluppo di un’economia verde a basse emissioni di carbonio.

L’unità generatrice primaria di un pannello fotovoltaico equipaggiato con supporti posteriori di solar panel PCB è il chip solare, e attualmente i materiali a base di silicio dominano la scelta delle materie prime per i chip standard del settore. La sua struttura generatrice si basa su due strati di semiconduttori di silicio modificati tramite drogaggio: il semiconduttore di silicio di tipo N, realizzato mediante drogaggio con fosforo, e il semiconduttore di silicio di tipo P, ottenuto grazie al drogaggio con boro.

Quando questi due materiali semiconduttori con proprietà elettriche differenti vengono saldamente accoppiati, si forma spontaneamente una giunzione PN sulla superficie di contatto, una struttura che costituisce il meccanismo base che rende possibile la conversione fotoelettrica e la trasmissione stabile della corrente attraverso i tracciati circuitali.

Le prestazioni generative dei pannelli solari dipendono interamente dall’effetto fotovoltaico, un fenomeno fisico di trasformazione luminosa esclusivo dei materiali semiconduttori. I chip centrali delle celle sono realizzati prevalentemente con substrati semiconduttori ad alte prestazioni come silicio e germanio; in condizioni di illuminazione naturale, i fotoni della luce solare interagiscono con le strutture atomiche all’interno del semiconduttore, eccitando gli elettroni legati agli atomi, che si liberano formando elettroni liberi e corrispondenti lacune, due entità che insieme creano portatori di carica capaci di spostarsi in direzione definita.

Sotto l’azione del campo elettrico intrinseco generato dalla giunzione PN, gli elettroni liberi e le lacune si separano direzionalmente e migrano in modo ordinato, generando continuamente una corrente fotoelettrica stabile. Questa corrente viene convogliata verso l’esterno tramite i tracciati conduttivi integrati nell’assemblaggio del circuito stampato per pannelli solari, producendo infine energia elettrica utilizzabile e completando la trasformazione senza perdite di energia luminosa in energia elettrica.

L’uscita di potenza dei pannelli fotovoltaici è istantanea, il che significa che l’energia elettrica generata con illuminazione sufficiente non può essere accumulata direttamente in grandi quantità.

Per questo motivo, ogni sistema fotovoltaico completo deve integrare moduli di controllo della ricarica per permettere l’accumulo di energia e la protezione delle apparecchiature, e i regolatori di carica svolgono la funzione di componenti centrali di stabilizzazione e protezione della tensione, capaci di monitorare in tempo reale lo stato di carica delle batterie di accumulo collegate, oltre ai parametri di corrente e tensione in ingresso, adattandosi ai limiti di trasmissione di potenza dei circuiti dei solar panel PCB.

Durante le ore diurne con luce solare abbondante, i pannelli mantengono una generazione fotoelettrica continua; l’energia elettrica attraversa i processi di stabilizzazione e rettificazione della tensione gestiti dal regolatore, una parte della potenza alimenta direttamente i carichi esterni collegati mentre l’energia in eccesso viene immagazzinata nei gruppi di batterie di accumulo associati.

Nel frattempo, il regolatore regola intelligentemente la potenza di ricarica per eliminare rischi quali sovraccarico, scarica eccessiva e sovracorrente, che potrebbero danneggiare i tracciati circuitali, garantendo a tutto tondo la sicurezza operativa e la durabilità delle batterie di accumulo e dell’integrato circuito stampato per pannelli solari.

L’energia elettrica prodotta originariamente dai pannelli fotovoltaici è corrente continua, mentre la maggior parte dei carichi terminali domestici e industriali funziona con corrente alternata, creando una discrepanza intrinseca tra i formati di alimentazione. Questo rende gli inverter apparecchiature di adattamento centrali indispensabili all’interno dei sistemi di alimentazione fotovoltaici equipaggiati con assemblaggi di solar panel PCB.

Gli inverter regolano con precisione la polarità della corrente, la frequenza elettrica e l’ampiezza della tensione, trasformando la corrente continua a bassa tensione generata dai pannelli fotovoltaici in corrente alternata conforme agli standard domestici e industriali, per soddisfare le esigenze di alimentazione di ogni tipologia di apparecchiatura elettrica e permettere un utilizzo efficiente e conforme delle energie elettriche trasmesse attraverso i tracciati circuitali.

La generazione fotovoltaica dipende fortemente dalla luce solare naturale, rendendo i pannelli incapaci di generare potenza regolarmente di notte, in caso di piogge abbondanti, foschia e altre situazioni di scarsa illuminazione o buio totale.

Per garantire una fornitura di energia continua e stabile, tutti i sistemi fotovoltaici completi sono dotati di gruppi dedicati di batterie di accumulo che immagazzinano l’energia fotovoltaica in eccesso prodotta durante il giorno e garantiscono un flusso di potenza uniforme compatibile con i limiti di carico dei solar panel PCB.

Questi gruppi di batterie passano automaticamente alla modalità di scarica in condizioni di scarsa o assente illuminazione per mantenere l’alimentazione dei carichi collegati, mentre le unità di controllo intelligenti integrate regolano con precisione i cicli di carica e scarica, evitando l’invecchiamento delle batterie causato da scariche prolungate e sovraccarichi, aumentando notevolmente la stabilità operativa complessiva dell’intero sistema fotovoltaico costruito intorno ai substrati circuitali.

La struttura completa dei pannelli solari è composta da più strati funzionali, a partire dai materiali di incapsulamento superficiale, il cui compito principale è incapsulare e proteggere i chip delle celle interne, isolandoli dai danni esterni causati da sabbia, pioggia e raggi ultravioletti, massimizzando contemporaneamente la trasmissione luminosa per preservare l’efficienza di conversione fotoelettrica.

Nel settore sono diffusi tre materiali principali: il vetro temperato, il copolimero etilene-tetrafluoroetilene abbreviato in ETFE e il polietilene tereftalato abbreviato in PET. Il vetro temperato è un materiale di incapsulamento premium tradizionale, caratterizzato da elevata trasmissione luminosa, eccellente resistenza agli agenti atmosferici, grande resistenza meccanica e stabilità chimica con una durabilità superiore a vent’anni; i suoi svantaggi principali sono il peso elevato, la scarsa tenacia agli urti e costi di produzione più elevati, che aumentano indirettamente le spese di realizzazione dei corrispondenti solar panel PCB.

L’ETFE, un innovativo materiale polimerico di incapsulamento premium, raggiunge prestazioni di trasmissione luminosa paragonabili al vetro, offrendo al contempo leggerezza, elevata flessibilità, proprietà autopulenti e buona resistenza all’invecchiamento, risultando adatto per pannelli fotovoltaici flessibili e apparecchiature di precisione esterne assemblate con substrati circuitali sottili, anche se presenta costi elevati e una scarsa resistenza meccanica alla compressione.

Il PET si configura come materiale di incapsulamento economico, caratterizzato da costi di produzione ridotti, leggerezza e processi di lavorazione semplici, con una trasmissione luminosa sufficiente per utilizzi standard; trova largo impiego nei piccoli prodotti fotovoltaici a bassa potenza abbinati ai solar panel PCB di fascia base, ma la sua scarsa resistenza agli agenti atmosferici causa un rapido decadimento delle prestazioni e una ridotta durabilità se esposto all’aperto per lungo tempo, provocando un invecchiamento prematuro dei substrati circuitali associati.

I film adesivi svolgono la funzione di legare e fissare i materiali di incapsulamento superficiali, le celle generatrici centrali e i fogli posteriori, garantendo contemporaneamente impermeabilità sigillata, isolamento elettrico e ammortizzazione contro la compressione per proteggere i tracciati circuitali. Si tratta di uno strato fondamentale per stabilizzare la struttura del pannello e rallentare la riduzione di potenza trasmessa attraverso i percorsi conduttivi, e il settore utilizza principalmente film di etilene vinil acetato, denominati film EVA, e film di elastomero poliolefinico, denominati film POE.

I film EVA vantano una tecnologia di produzione consolidata e un ottimo rapporto qualità-prezzo, con elevata trasmissione luminosa, forte adesività e buona resistenza all’invecchiamento termico e umido, risultando compatibili con la maggior parte dei moduli fotovoltaici standard assemblati con solar panel PCB convenzionali.

Tuttavia, questo materiale presenta un elevato tasso di permeabilità al vapore acqueo, e l’utilizzo prolungato può provocare fenomeni di idrolisi che generano rischi tra cui la degradazione indotta dal potenziale, abbreviata in PID, e una ridotta efficienza riflettente della luce, che diminuisce l’efficienza di trasferimento di potenza delle schede circuitali.

I film POE rientrano nella categoria dei film funzionali ad alte prestazioni, superando i film EVA per capacità di barriera al vapore acqueo, isolamento elettrico e resistenza al fenomeno PID, risultando ideali per moduli a doppio vetro e celle solari di tipo N ad alta efficienza abbinati ai solar panel PCB ad alta affidabilità. I loro svantaggi derivano da specifiche di lavorazione molto rigide, che possono generare difetti produttivi come bolle interne e scivolamento tra strati durante la fabbricazione, oltre a costi maggiori di materia prima e produzione sia per i film che per i substrati circuitali di supporto.

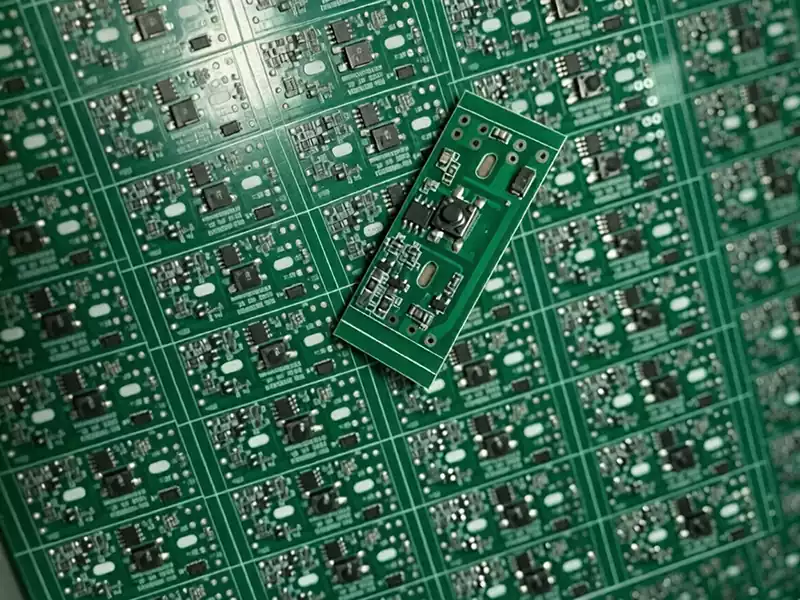

solar panel PCB

Le celle wafer costituiscono il cuore generatore dei pannelli fotovoltaici e determinano direttamente l’efficienza di conversione fotoelettrica e la capacità di trasmissione di potenza complessiva dei dispositivi finiti; nel settore industriale si distinguono tre classificazioni principali: celle di silicio monocristallino, celle di silicio policristallino e celle a film sottile.

Le celle di silicio monocristallino sono realizzate a partire da lingotti di silicio monocristallino ad alta purezza tramite processi di precisione tra cui taglio, texturizzazione, pulizia e drogaggio, offrendo elevata efficienza di conversione fotoelettrica, stabilità operativa duratura e lunga durabilità, rappresentando la soluzione preferita per le centrali fotovoltaiche ad alta efficienza equipaggiate con solar panel PCB per carichi pesanti, con l’unico limite rappresentato dai costi elevati di materia prima e lavorazione.

Le celle di silicio policristallino dispongono di processi di produzione semplificati e costi di fabbricazione ridotti, con un eccellente rapporto prestazioni-prezzo per la produzione massiva, quindi sono comunemente utilizzate per apparecchiature fotovoltaiche di piccole e medie dimensioni equipaggiate con substrati circuitali standard, anche se la loro efficienza di conversione è leggermente inferiore a quella delle alternative monocristalline e le prestazioni generali si collocano su livelli medi.

Le celle a film sottile rappresentano una nuova categoria di chip leggeri, comprendenti varianti come silicio amorfo, rame indio gallio selenuro e cadmio tellururo, distinguendosi per la struttura ultra-sottile, la possibilità di piegatura flessibile e la compatibilità con laminazioni su ampie superfici, adatte per apparecchiature fotovoltaiche portatili e dalle forme irregolari che utilizzano substrati circuitali flessibili, anche se sono limitate da un’efficienza di conversione ridotta e da margini di miglioramento della stabilità operativa a lungo termine delle strutture assemblate sottili.

Le strutture del foglio posteriore svolgono funzioni di protezione isolante elettrica, interconnessione circuitale e supporto meccanico per l’intero pannello fotovoltaico. I piccoli pannelli fotovoltaici portatili utilizzano generalmente circuiti stampati standard come fogli posteriori, con tracciati integrati semplici e ampia compatibilità, mentre i moduli fotovoltaici industriali di grandi dimensioni abbandonano le architetture di schede sottili leggere e utilizzano barre di rame dedicate e nastri resistenti alle alte temperature per realizzare il collegamento in serie e parallelo delle celle wafer, garantendo un funzionamento sicuro in condizioni di alta corrente e alta potenza che superano la capacità di carico dei comuni solar panel PCB.

Una serie di indicatori prestazionali standard quantifica la capacità funzionale dei pannelli solari, a partire dall’efficienza di conversione, definita come il tasso con cui le celle wafer trasformano l’energia solare in energia elettrica che fluisce attraverso i tracciati conduttivi, e rappresenta un riferimento chiave per valutare le prestazioni delle celle e dei substrati circuitali abbinati.

I dati attuali del settore collocano l’efficienza di conversione delle celle di silicio monocristallino oltre il venti per cento, quella delle celle di silicio policristallino tra il quindici e il venti per cento, mentre le celle a film sottile hanno efficienze relativamente inferiori, comprese tra il dieci e il quindici per cento, un fattore che influisce direttamente sul fabbisogno di corrente in uscita dei solar panel PCB di supporto.

La potenza massima indica la potenza di picco che una cella wafer può generare in condizioni di test standard, tra cui un’irradianza di mille watt per metro quadrato o luce simulata a trentotto mila lux, una temperatura della cella di venticinque gradi Celsius e una distribuzione spettrale standard AM1,5, parametri che gli ingegneri utilizzano per progettare la larghezza dei tracciati e lo spessore del rame dei substrati circuitali.

La tensione a circuito aperto indica la tensione misurata su una cella wafer senza collegamenti a circuiti esterni, un parametro fondamentale che riflette l’entità e la distribuzione del campo elettrico interno alla cella e guida la progettazione della stratificazione delle schede circuitali.

La corrente di cortocircuito descrive la corrente generata quando i terminali positivo e negativo di una cella wafer sono collegati direttamente tra loro, rappresentando la corrente massima erogabile e indicando la capacità della cella di generare coppie elettrone-lacuna, un fattore che determina la capacità di trasporto di corrente dei solar panel PCB. La tensione di funzionamento nominale e la corrente di funzionamento nominale corrispondono rispettivamente alla tensione e alla corrente misurate nel punto di potenza massima della cella wafer, parametri essenziali per dimensionare i tracciati conduttivi sui substrati circuitali personalizzati.

La progettazione strutturale dei pannelli solari segue due schemi ingegneristici fondamentali che riguardano l’abbinamento tra superficie e potenza e l’abbinamento tra tensione in serie e parallelo, entrambi cruciali per la realizzazione affidabile delle schede circuitali.

La superficie effettiva ricevente della luce di un pannello fotovoltaico determina direttamente la sua potenza generatrice nominale, per cui durante la progettazione è necessario effettuare calcoli precisi che integrino la potenza target, l’efficienza di conversione fotoelettrica e l’irradianza standard tramite la formula universalmente adottata nel settore A=P/(η×G), dove P indica la potenza di uscita nominale del pannello, η l’efficienza di conversione fotoelettrica del chip della cella e G l’irradianza ambientale, con l’irradianza standard di test del settore fissata a mille watt per metro quadrato; tutti questi dati vengono utilizzati per personalizzare il layout dei solar panel PCB.

A titolo di esempio, un pannello fotovoltaico da un watt con efficienza di conversione del venti per cento richiede una superficie ricevente di 0,005 metri quadrati in condizioni operative standard, corrispondente a dimensioni di circa dieci centimetri per cinque centimetri, una misura standard per i substrati circuitali miniaturizzati.

Questo criterio di calcolo permette di abbinare con precisione le dimensioni fisiche del pannello agli obiettivi di generazione di potenza, evitando superfici eccessive o una potenza insufficiente, supportando la progettazione di ogni tipologia di apparecchiatura terminale e le soluzioni di schede circuitali su misura. Una singola cella wafer solare ha una tensione di funzionamento nominale di circa 0,55 volt e una tensione a circuito aperto compresa tra 0,65 e 0,7 volt, un valore di tensione insufficiente per soddisfare le esigenze di alimentazione della maggior parte delle apparecchiature convenzionali, un fattore che guida la progettazione del layout in serie e parallelo dei substrati circuitali.

I flussi di lavoro progettuali pratici seguono il principio di collegare prima in serie per aumentare la tensione e poi in parallelo per incrementare la corrente: più celle wafer vengono cablate in serie per elevare la tensione di uscita complessiva, successivamente raggruppate in parallelo per aumentare la corrente totale erogata, un layout circuitale completamente realizzato sui solar panel PCB. Per un sistema di alimentazione standard a cinque volt si collegano nove o dieci celle wafer in serie per adattare la tensione, aggiungendo stringhe parallele supplementari per aumentare la capacità di corrente secondo le esigenze di carico, tutte cablate attraverso tracciati conduttivi personalizzati.

I pannelli solari assemblati con substrati circuitali presentano vantaggi distinti insieme a limiti intrinseci nell’impiego industriale. I loro punti di forza principali includono un’eccellente efficienza di conversione fotoelettrica, ottenuta grazie a strutture di celle ottimizzate e processi di incapsulamento di precisione che garantiscono un elevato utilizzo della luce, mantenendo una capacità generativa base anche in giornate nuvolose e condizioni di scarsa illuminazione, con una stabilità generativa superiore alle apparecchiature di conversione luminosa tradizionali equipaggiate con architetture di schede obsolete.

Garantiscono un funzionamento ecologico a basse emissioni di carbonio, poiché la generazione fotovoltaica non produce gas di scarico, liquidi di scarto o rifiuti solidi durante il funzionamento, e i substrati circuitali utilizzano rame e materiali base riciclabili per ridurre ulteriormente l’impatto carbonico.

Sfruttando l’energia solare, una risorsa rinnovabile gratuita, per sostituire la generazione da combustibili fossili, i pannelli equipaggiati con solar panel PCB riducono efficacemente il consumo energetico complessivo e le emissioni di carbonio, con un notevole valore ecologico. Realizzati con materiali compositi progettati per la resistenza alla corrosione, all’ossidazione e alle temperature estreme, i pannelli fotovoltaici con substrati circuitali di grado industriale si adattano a contesti esterni complessi, con un ciclo di utilizzo standard compreso tra quindici e venticinque anni, bassi tassi di guasto e pochi interventi di manutenzione ordinaria, offrendo un eccellente rapporto qualità-prezzo a lungo termine per gli acquirenti di schede circuitali.

Il limite più evidente dei pannelli fotovoltaici è l’elevato investimento iniziale di capitale. I chip di silicio ad alta purezza, i processi di incapsulamento di precisione e le apparecchiature di inversione e accumulo di supporto comportano costi di produzione e installazione considerevoli, a cui si aggiungono le spese di realizzazione dei solar panel PCB personalizzati, aumentando le spese di installazione iniziali per i pannelli singoli e l’intero sistema generatore fotovoltaico e limitandone la diffusione in contesti applicativi a basso budget e di piccole dimensioni che richiedono substrati circuitali economici.

Inoltre, l’efficienza generativa dipende strettamente dalle condizioni di illuminazione ambientale, il che significa che i pannelli non possono generare energia autonomamente di notte o in condizioni meteorologiche avverse, rendendo indispensabile l’abbinamento con apparecchiature di accumulo per garantire una fornitura di energia senza interruzioni attraverso i tracciati conduttivi interni.

Grazie a meccanismi di conversione fotoelettrica consolidati, una struttura protettiva multistrato e vantaggi operativi ecologici, i solar panel PCB sono diventati apparecchiature generatrici di energia fondamentali nel settore delle energie rinnovabili e costituiscono un prodotto di punta per i produttori professionisti di circuiti stampati.
