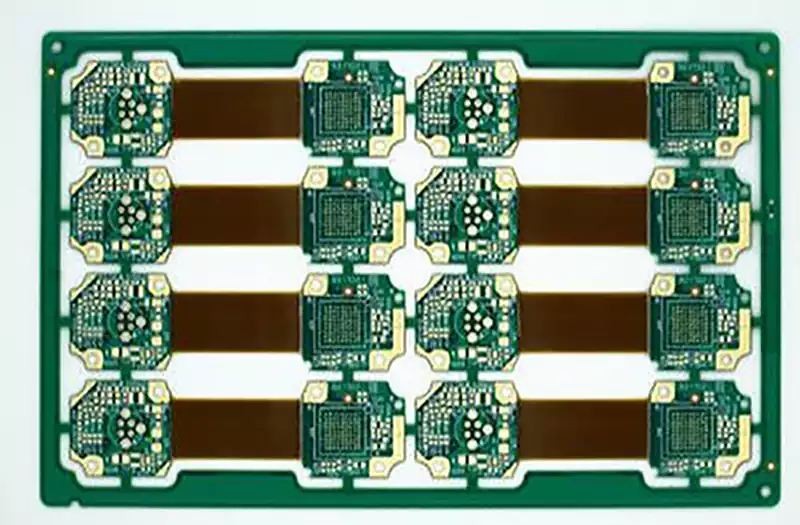

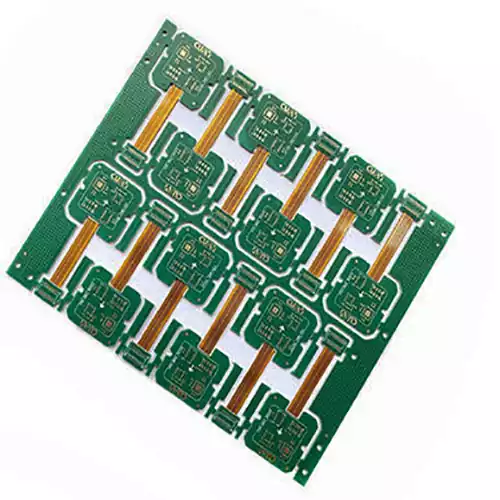

гибко жесткая печатная плата, как следует из названия, представляют собой специализированные печатные платы, образованные путем объединения жестких печатных плат с гибкими печатная плата с помощью специальных производственных процессов.
Такое сочетание не только сохраняет высокую прочность, надежность и преимущества многослойной трассировки жестких печатных плат, но и наделяет плату гибкостью и складными характеристиками в определенных областях.
«Жесткая» часть: обычно используются материалы, схожие с традиционными печатная плата (такие как FR-4), обеспечивающие структурную целостность для монтажа основных электронных компонентов, требующих стабильной опоры (например, микросхем, разъемов, больших конденсаторов).
«Гибкая» часть: обычно используются гибкие подложки, такие как полиимид (PI), которые отличаются легкостью, тонкостью, гибкостью и складностью. Эта часть соединяет различные жесткие зоны или облегчает трехмерную трассировку внутри устройства.
Интеграция является ключевым фактором: специальные клеи и процессы ламинирования плавно и надежно соединяют жесткие и гибкие секции в взаимосвязанную монолитную структуру, устраняя необходимость в дополнительных разъемах и кабелях.
Основные материалы для гибко жесткая печатная плата включают жесткую подложку FR4 (эпоксидный ламинат, армированный стекловолокном) и гибкую подложку полиимид (PI). FR4 обеспечивает прочную механическую опору и надежную электрическую изоляцию, а PI придает исключительную гибкость и устойчивость к высоким температурам. Эти материалы прочно соединяются с помощью таких процессов, как ламинирование сжатием, в результате чего получается жестко-гибкая плата с уникальными характеристиками.
FCCL (гибкий ламинат с медным покрытием)
Состав основного материала
Основной материал FCCL состоит из полиимидной (PI) или полиэфирной (PET) пленки в сочетании с медной фольгой (включая электролитическую медную фольгу и прокатную медную фольгу).
Классификация
FCCL с клеевым соединением: медная фольга приклеивается к подложке с помощью клея (например, эпоксидной смолы). Этот тип имеет относительно низкую стоимость, но имеет ограничения по толщине и гибкости.
FCCL без клея: медная фольга химически соединяется непосредственно с подложкой. Это позволяет получить более тонкие профили (например, до 12,5 мкм) и превосходную гибкость, что делает его очень подходящим для конструкций с высокой плотностью, таких как складные экраны.
Распространенные типы базовых материалов
Полиимид (PI)
Преимущества: обладает превосходной термостойкостью, выдерживает температуру 260 °C при длительном использовании и даже 400 °C в течение короткого времени; демонстрирует исключительную сопротивляемость разрыву; обеспечивает превосходные электроизоляционные свойства; сохраняет высокую стабильность размеров при коэффициенте влагопоглощения 0.2–0.4 %.
Недостатки: относительно высокая стоимость, составляющая 30–40 % расходов на FCCL; требует внимания к возможному расширению размеров после поглощения влаги.
Применение: широко используется в материнских платах мобильных телефонов, автомобильной электронике и аэрокосмической отрасли (например, серия Kapton® HN).
Ключевые критерии выбора клея
Термореактивные клеи (например, эпоксидные смолы): обладают высокой термостойкостью и прочной адгезией, подходят для процессов пайки оплавлением.
Термопластичные клеи (например, полиэстер): обладают хорошей гибкостью, но низкой термостойкостью (ниже 120 °C), в основном используются для временной защиты.
Полиэстер (PET)
Преимущества: низкая стоимость, примерно от одной трети до одной пятой стоимости PI; хорошая гибкость; удовлетворительная водостойкость.
Недостатки: плохая высокотемпературная характеристика с температурой плавления 250 °C и кратковременной термостойкостью, ограниченной 150 °C; склонность к усадке при нагревании, с коэффициентом усадки 1–2 %.
Области применения: в основном используется в бытовой электронике (например, мембранные переключатели) и недорогих датчиках.
Покрытие
Описание функции
Покрытия в основном служат для защиты схем, обеспечения изоляции и повышения механической прочности.
Критерии выбора материала
PI Coverlay: совместим с подложками PI, обладает высокой термостойкостью и коррозионной стойкостью, подходит для применений, требующих долгосрочной надежности.
Эпоксидная смола (FR4) Coverlay: более низкая стоимость, но относительно худшая гибкость и термостойкость, в основном используется в жесткая печатная плата.
Акриловый клей: отличная прозрачность, подходит для дисплейных модулей (например, склеивание OLED-экранов).
Характеристики гибко жесткая печатная плата
Преимущества:
1) Подходят для складных конструкций, таких как складные телефоны и телефоны-слайдеры.
2) Исключают необходимость в соединителях между жесткими и гибкими платами, повышая надежность соединения.
3) Позволяют выполнять требования к 3D-сборке.
4) Упрощают процессы сборки за счет уменьшения количества компонентов и этапов.
5) Способствуют миниатюризации продуктов за счет использования более тонких материалов.
Недостатки:
1) В настоящее время более высокая стоимость.
2) Ограниченное количество поставщиков, особенно для гибко жесткая печатная плата HDI.
3) Меньший опыт проектирования.
Основные области применения гибко жесткая печатная плата
Потребительская электроника
гибко жесткая печатная плата широко используются в смартфонах, планшетах и носимых устройствах. В смартфонах они соединяют важные компоненты, такие как камеры, что позволяет создавать компактные конструкции и повышать производительность. В складных устройствах их гибкость имеет решающее значение для развертывания гибких экранов, что способствует развитию технологии складных экранов.
Автомобильная электроника
В автомобильной электронике гибко жесткая печатная плата играют важную роль, особенно в автомобилях на новых источниках энергии. Они широко используются в основных компонентах, таких как дисплеи в автомобиле, датчики и системы управления батареями, обеспечивая стабильную работу в сложных условиях. Они также широко используются в ADAS и модулях управления электромобилями, повышая безопасность и интеллектуальность автомобилей.
Медицинское оборудование
гибко жесткая печатная плата находят широкое применение в медицинском оборудовании, таком как эндоскопы, кардиостимуляторы и портативные диагностические устройства. Их высокая точность и надежность обеспечивают безопасную и стабильную работу, например, позволяя точно передавать и манипулировать изображениями в эндоскопах, что повышает точность и эффективность диагностики.
Промышленная автоматизация
В сфере промышленной автоматизации гибко жесткая печатная плата играют ключевую роль, особенно в промышленной робототехнике и модулях управления датчиками. Их высокая плотность интеграции и исключительные механические свойства обеспечивают стабильную работу промышленного оборудования в сложных и суровых условиях. Кроме того, в системах промышленной автоматизации гибко жесткая печатная плата используются в программируемых логических контроллерах (ПЛК), что значительно повышает уровень автоматизации и эффективность работы промышленного оборудования.
Аэрокосмическая промышленность
В аэрокосмической промышленности гибко жесткая печатная плата занимают ключевое положение, демонстрируя особую значимость в оборудовании спутниковой связи и системах управления полетом. Их легкая конструкция и исключительная надежность обеспечивают стабильную работу космического оборудования в экстремальных условиях окружающей среды. Например, в системах спутниковой связи гибко жесткая печатная плата выполняют критически важные задачи высокоскоростной передачи сигналов и обработки данных, значительно повышая эффективность работы и безопасность космических миссий.
Интернет вещей (IoT)
В устройствах IoT гибко жесткая печатная плата находят широкое применение, обычно появляясь в системах умного дома и оборудовании для пограничных вычислений. Их высокая плотность интеграции и превосходная целостность сигнала обеспечивают эффективную работу устройств и стабильную передачу данных. Например, в умных домах они обеспечивают интеллектуальное управление и передачу данных, повышая возможности автоматизации и улучшая пользовательский опыт.
