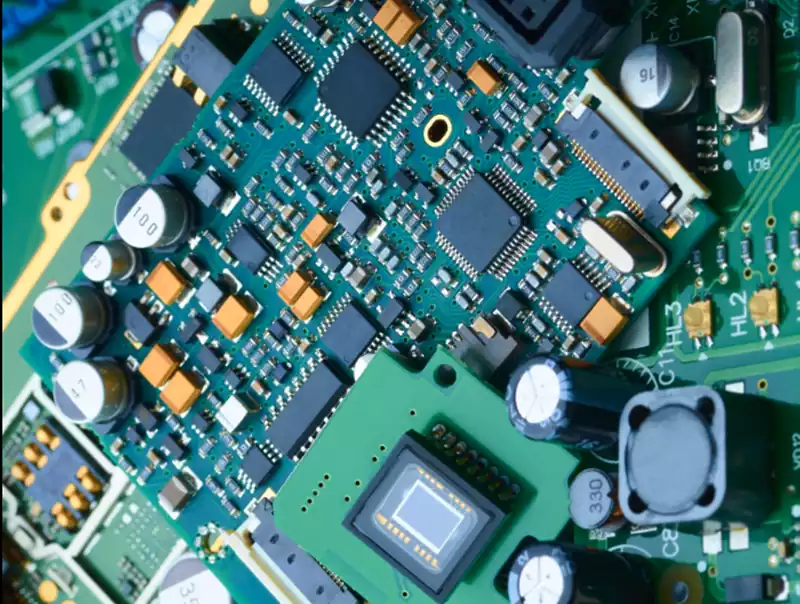

PCBA что это?PCBA это аббревиатура от «Printed Circuit Board Assembly» (монтаж печатных плат). Это не просто печатная плата (PCB), а процесс, включающий в себя монтаж электронных компонентов (таких как устройства для поверхностного монтажа SMT и компоненты для сквозного монтажа DIP) на печатную плату и формирование полноценной схемы с помощью таких процессов, как пайка.
В чём разница между PCB и PCBA?
PCB это необработанная, незаполненная печатная плата, а сборка PCB это готовая схема, готовая к немедленной эксплуатации. PCB фокусируется на физическом проектировании трасс схемы, тогда как PCBA это функциональная схема, включающая в себя компоненты.Простая мнемоника: PCB + компоненты + пайка = PCBA. Фактически, монтаж печатных плат не может существовать без PCB — PCB является первым шагом, а монтаж печатных плат создается на ее основе.
Основные различия монтаж печатных плат и монтаж печатных плат:
| Аспект | печатных плат | монтаж печатных плат |
| Определение | Печатные платы с открытыми, немонтированными компонентами, обеспечивающими электрические соединения | Печатная плата с установленными на ней электронными компонентами образует функциональную схему. |
| Функция | Механическая опора и электрические трассы для компонент | Выполнять определенные электронные функции |
| Компонент | Нет (пустая печатная плата) | Все необходимые электронные компоненты (резисторы, конденсаторы, интегральные схемы и т. д.) |
| Внешний вид | Плоская печатная плата с проводящими дорожками, контактными площадками и переходными отверстиями | монтаж печатных плат, оснащенная различными электронными компонентами |
| Производство | Сделайте травление медного слоя на подложке; нанесите слой паяльной маски. | Установите и припаяйте компоненты на печатную плату (технология поверхностного монтажа, технология монтажа в отверстия) |
| Тестирование | Проверка целостности цепи и наличие короткого замыкания в медной проводке | Комплексное тестирование (ИКТ, функциональное тестирование) для обеспечения надлежащей работы |
| Этап | Основание/пьедестал | Готовая/работоспособная схема |
| Заявка | Для использования на ранних этапах проектирования, при создании прототипов и проверке схем | Для конечных продуктов, таких как смартфоны, компьютеры и промышленная электроника |
Что такое производство монтаж печатных плат? Процесс производства PCBA включает в себя ряд последовательных этапов, которые в основном подразделяются на несколько основных технологических потоков: монтаж по технологии SMT → монтаж по технологии DIP → тестирование PCBA → нанесение защитного покрытия.
Технологический процесс монтаж печатных плат:
Монтаж по технологии SMT
Монтаж по технологии SMT является начальным этапом производства печатных плат и включает в себя ряд прецизионных операций: сначала необходимо разморозить пасту для пайки, хранящуюся в холодильнике. После достижения комнатной температуры ее тщательно перемешивают вручную или с помощью автоматического оборудования для перемешивания, чтобы обеспечить однородность пасты в соответствии со стандартами печати. Затем обработанная паяльная паста равномерно наносится на поверхность трафарета.
Под направлением скребка паста точно наносится через отверстия трафарета на определенные контактные площадки печатной платы. Сразу после печати оборудование SPI (Surface Mount Inspection) выполняет трехмерный контроль толщины. Это оборудование в режиме реального времени контролирует такие критические параметры, как объем, высота и смещение паяльной пасты, обеспечивая данные для управления процессом.
На этапе размещения компонентов высокоскоростные машины для укладки компонентов точно идентифицируют электронные компоненты в магазинах подачи с помощью систем технического зрения, обеспечивая высокоточное размещение со скоростью от десятков до сотен компонентов в секунду с точностью позиционирования ±0.05 мм. Затем собранные печатные платы поступают на процесс пайки переплавкой.
В условиях нагрева в атмосфере азота они проходят через четыре температурные зоны: предварительный нагрев, выдержку,переплавку и охлаждение. Эта последовательность вызывает фазовые переходы в паяльной пасте — высыхание,плавление, смачивание и затвердевание — что в конечном итоге приводит к образованию прочных металлоорганических соединений. После пайки вся плата проходит AOI (автоматический оптический контроль) с использованием технологии мультиспектральной визуализации для бесконтактной проверки размещения компонентов, полярности, копланарности и качества пайки, что обеспечивает точность контроля на уровне 5 мкм.
Дефекты, такие как перемычки, «надгробия» или смещение, обнаруженные AOI, требуют ручной или автоматической доработки на специальных станциях. Процесс доработки включает удаление компонентов, очистку контактных площадок, повторную установку и повторную пайку.Станции доработки горячим воздухом позволяют осуществлять пайку без повреждений благодаря точному контролю температуры.Весь процесс производства SMT должен осуществляться в чистом помещении класса 10 000 при температуре окружающей среды 23±3 °C и относительной влажности 45%±10%, чтобы обеспечить качество пайки и надежность продукции.
Сборка компонентов в корпусе DIP
Процесс сборки компонентов в корпусе DIP включает в себя несколько важных этапов, в том числе установку, пайку в потоке припоя, обрезку выводов, послепаечную обработку, очистку печатной платы и контроль качества. Все эти этапы в совокупности составляют полный технологический процесс сборки компонентов в корпусе DIP.
Тестирование печатных плат
Тестирование печатных плат охватывает множество аспектов, включая тестирование ICT, тестирование FCT, испытания на старение и вибрационные испытания. Эти методы тестирования напрямую влияют на общие эксплуатационные характеристики и качество продукции. Например, при тестировании ICT в первую очередь проверяется целостность пайки компонентов и непрерывность цепей для обеспечения качества пайки. В свою очередь, тестирование FCT направлено на всестороннюю проверку входных и выходных параметров печатной платы, подтверждая соответствие проектным спецификациям и показателям производительности. Благодаря этим испытаниям мы гарантируем, что каждая печатная плата соответствует заранее установленным стандартам качества, создавая прочную основу для последующих этапов производства.
Конформное покрытие печатных плат
Являясь ключевым процессом,обеспечивающим надежность электронных схем,конформное покрытие печатных плат значительно повышает устойчивость печатной платы к коррозии под воздействием окружающей среды за счет образования защитного слоя.Данный процесс осуществляется поэтапно:сначала на одну сторону (сторону A) печатной платы наносится равномерный слой покрытия,после чего следует этап предварительного отверждения для первоначальной сушки поверхности.После переворачивания печатной платы тот же процесс применяется к противоположной стороне (стороне B). Затем покрытие полностью отвердевает в течение 24 часов естественного отверждения при комнатной температуре.
В ходе производства лазерный толщиномер непрерывно контролирует толщину покрытия, обеспечивая ее соответствие технологическому диапазону 100–300 мкм. Системы климат-контроля поддерживают в рабочей зоне строгие параметры: температуру ≥16 °C и относительную влажность <75 %, что дополняется системой очистки от пыли (степень чистоты ≥ класс ISO 7) для предотвращения загрязнения твердыми частицами. Печатные платы, прошедшие эту тройную обработку, демонстрируют выдающиеся комплексные характеристики: пробивное напряжение увеличивается до ≥5 кВ, коэффициент водопоглощения снижается до <0,5%, а утечка не наблюдается даже после 72 часов нахождения в условиях высокой температуры и высокой влажности (85 °C/85% относительной влажности). Это делает их особенно подходящими для требовательных применений, таких как автомобильная электроника и промышленные системы управления.
Процедуры тестирования монтаж печатных плат обычно разрабатываются с учетом индивидуальных требований заказчика, при этом основной рабочий процесс включает в себя:
Программирование → Тестирование на уровне компонентов (ICT) → Тестирование на уровне функциональности (FCT) → Испытания на старение
- Программирование
После завершения операций по пайке на передней панели инженеры приступают к программированию микроконтроллеров в монтаж печатных плат для обеспечения определённых функциональных возможностей. - Тестирование ICT
При тестировании ICT в основном используются тестовые щупы, соприкасающиеся с тестовыми точками монтаж печатных плат, для проверки целостности цепей, выявления коротких замыканий и оценки качества пайки компонентов. Этот метод отличается высокой точностью, чёткостью результатов и широкой применимостью. - Тестирование FCT
Тестирование FCT оценивает параметры окружающей среды, электрические характеристики (ток/напряжение) и механические нагрузки (давление) на печатной плате. Эта комплексная оценка гарантирует, что все параметры платы соответствуют спецификациям разработчика. - Испытание на старение
Испытание на старение моделирует сценарии использования путем непрерывного питания монтаж печатных плат без перерывов. Это позволяет обнаружить трудноуловимые дефекты и оценить срок службы продукта, гарантируя его стабильность.
После серии испытаний монтаж печатных плат, прошедшие проверку платы могут быть маркированы как соответствующие требованиям. Затем они упаковываются и отправляются.
