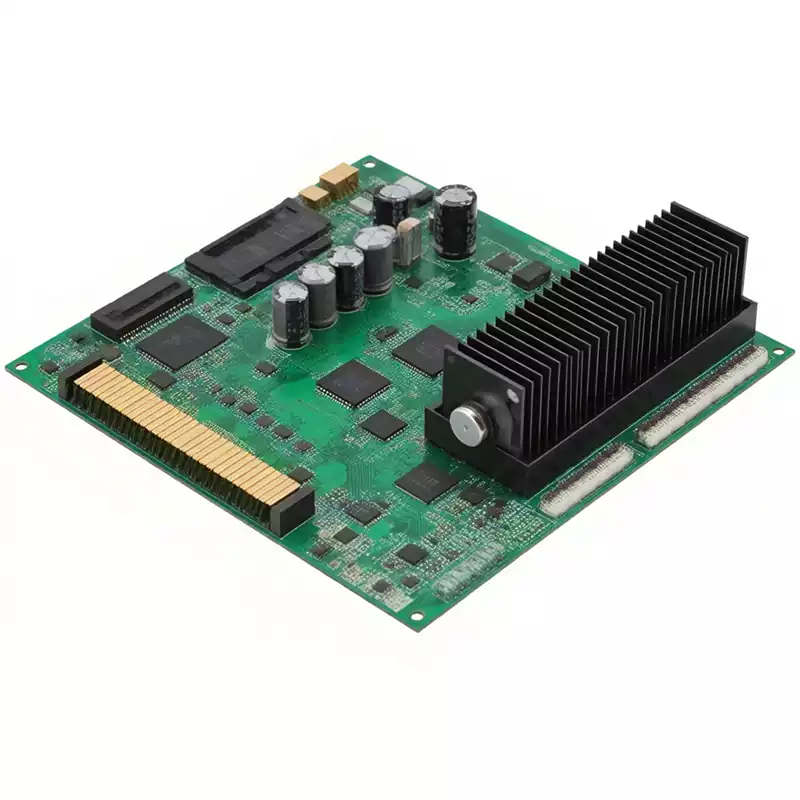

От раннего вакуумного трубчатого оборудования до современных терминалов связи 5G и промышленных систем управления печатные платы (PCB) служат основным носителем для электронных устройств, а технология их подложек прошла несколько поколений обновлений. Среди многочисленных подложек для печатных плат,текстолит fr4 неизменно занимает доминирующее положение, находя широкое применение в различных сценариях, таких как массовое производство бытовой электроники и индивидуального промышленного оборудования. Его устойчивый «вечнозеленый» статус в отрасли на протяжении десятилетий — это не просто рыночное совпадение, а результат сбалансированной системы, созданной в трех основных измерениях: производительность, стоимость и производственный процесс. Его высокая экономическая эффективность обусловлена зрелой совместимостью по всей производственной цепочке и точным покрытием подавляющего большинства сценариев применения.
Сбалансированная производительность
Основная причина устойчивого широкого применения текстолит fr4 заключается в ее сбалансированных показателях производительности без значительных недостатков. В практических применениях она позволяет избежать чрезмерных затрат, связанных с достижением экстремальной производительности в каком-либо одном измерении, при этом эффективно удовлетворяя основные требования к производительности подложек в большинстве электронных устройств.
По составу текстолит fr4 в основном состоят из эпоксидной смолы и стекловолоконной ткани. В процессе производства эти материалы плотно соединяются с помощью горячего прессования, создавая композитную структуру подложки. Этот уникальный состав наделяет FR4 стабильными многогранными свойствами. С электрической точки зрения он отвечает основным требованиям к передаче сигнала и изоляции, обеспечивая стабильную и надежную электрическую производительность во время работы устройства. С механической точки зрения она обладает достаточной прочностью и вязкостью, чтобы выдерживать внешние силы без деформации или повреждения, обеспечивая стабильную механическую поддержку для электронных компонентов. Что касается термостойкости, она сохраняет стабильность характеристик при повышенных температурах без быстрого ухудшения или выхода из строя, обеспечивая надежную работу в пределах нормального диапазона рабочих температур. Сочетая в себе эти характеристики, подложка FR4 обеспечивает отличный баланс между практичностью и экономичностью, зарекомендовав себя как идеальное решение для электронной промышленности.
Электрические свойства
Что касается электрических характеристик, текстолит fr4 демонстрируют стабильную диэлектрическую проницаемость (Dk) от 4,2 до 4,8 с коэффициентом потерь (Df) ниже 0,02. Это полностью соответствует требованиям для передачи сигналов со средней и низкой скоростью, что делает их подходящими для основных применений, таких как бытовая электроника (например, мобильные телефоны, компьютерная периферия), общепромышленное оборудование (например, датчики, контроллеры) и бытовая техника. Для сценариев высокочастотной связи, хотя традиционные текстолит fr4 не соответствуют характеристикам специализированных подложек, таких как политетрафторэтилен (PTFE), модифицированные варианты (такие как FR4 с высокой температурой стеклования (Tg) или варианты FR4 с низким коэффициентом потерь), его диэлектрическая проницаемость может быть оптимизирована до 3,8–4,2, а коэффициент потерь снижен ниже 0,015. Это позволяет адаптировать его к требованиям связи 5G в диапазоне ниже 6 ГГц, что является технологическим прорывом в области экономически эффективной совместимости с высокотехнологичными приложениями. Данные отрасли показывают, что в вспомогательных модулях управления базовых станций 5G текстолит fr4 составляют 85 % использования, что значительно превышает 15 % долю применения специализированных подложек.
Механические свойства
Что касается механических свойств, текстолит fr4 демонстрируют прочность на изгиб, превышающую 300 МПа, и прочность на разрыв, превышающую 150 МПа. Это позволяет им выдерживать операции сверления, резки и изгибания во время производства печатных плат, а также отвечать требованиям к механическому воздействию во время сборки и транспортировки электронных устройств. По сравнению с хрупкостью керамических подложек и склонностью к деформации алюминиевых подложек, FR4 обладает превосходной структурной стабильностью. Это устраняет необходимость в дополнительных процессах армирования, что эффективно снижает общие производственные затраты. В стандартных условиях окружающей среды отклонения стабильности размеров подложек FR4 могут контролироваться в пределах 0,1%, что обеспечивает высокую точность пайки компонентов и сводит к минимуму отказы продукции, вызванные деформацией подложки.
Термостойкость
С точки зрения термостойкости, стандартные текстолит fr4 имеют температуру стеклования (Tg) около 130 °C, в то время как варианты с высокой температурой стеклования могут превышать 170 °C. Это обеспечивает стабильную работу при кратковременном воздействии высоких температур во время пайки оплавлением в технологии поверхностного монтажа (SMT) (с пиковыми температурами 260 °C). Долгосрочные рабочие температуры остаются стабильными в диапазоне от 105 °C до 150 °C, что охватывает рабочие условия большинства электронных устройств. Для высокотемпературных применений, таких как автомобильная электроника, текстолит fr4, модифицированные специальными смолами, могут достигать долгосрочной термостойкости, превышающей 180 °C. Эта производительность достигается при стоимости, составляющей лишь треть от стоимости керамических подложек и половину от стоимости полиимидных подложек.
Контроль затрат
Высокая экономическая эффективность текстолит fr4 в первую очередь обусловлена зрелостью всей производственной цепочки. Точный контроль затрат осуществляется на всех этапах — от поставок сырья и внедрения производственных процессов до расширения производственных мощностей и переработки отходов — что обеспечивает «преимущество в соотношении цены и качества», с которым другим подложкам трудно сравниться.
Достаточные поставки сырья Что касается сырья, то основные компоненты подложек FR4 — эпоксидная смола и стекловолоконная ткань — являются товарами с достаточным предложением на рынке и минимальной волатильностью цен. Мировое годовое производство эпоксидной смолы превышает 10 миллионов тонн, а мощности по производству стекловолоконной ткани превышают 20 миллиардов квадратных метров. Этот эффект крупномасштабного массового производства позволяет поддерживать стабильно низкие цены на сырье. Данные показывают, что стоимость стандартного сырья для подложек FR4 составляет от 20 до 30 юаней за квадратный метр, в то время как стоимость подложек из ПТФЭ составляет от 200 до 300 юаней за квадратный метр, а подложек из алюминия — от 80 до 100 юаней за квадратный метр. Кроме того, текстолит fr4 имеют преимущество в виде обширных каналов закупок, не зависящих от дефицитных ресурсов, что позволяет эффективно снижать риски цепочки поставок и расходы на закупки.
Стандартизированные и автоматизированные производственные процессы обеспечивают высокую производительность
С точки зрения производства, процессы производства текстолит fr4 в высокой степени стандартизированы и автоматизированы. Основные операции, такие как горячее прессование, резка и сверление, достигают производительности более 98%, а процент брака составляет менее 2%. Для сравнения, производительность спекания керамических подложек составляет примерно 85%, а процессы формовки подложек PTFE являются сложными, и их производительность не превышает 90%. Высокая производительность напрямую снижает удельные производственные затраты, а стандартизированные процессы сводят к минимуму требования к индивидуальной настройке производственного оборудования. Инвестиционные затраты на традиционную производственную линию FR4 составляют примерно 5 миллионов иен за линию, в то время как специализированные линии по производству подложек обычно превышают 20 миллионов иен за линию. Это снижает барьеры для входа в отрасль для производителей, расширяет производственные мощности по производству подложек FR4 и способствует формированию благотворного цикла «экономия за счет масштаба — снижение затрат».
Отличная перерабатываемость приносит дополнительный доход
Что касается переработки, текстолит fr4 демонстрируют превосходную перерабатываемость по сравнению с большинством специализированных подложек. Выброшенные печатные платы FR4 могут подвергаться механическому дроблению и химическому удалению клея для отделения медной фольги и стекловолокна. Коэффициент извлечения медной фольги превышает 95%, а стекловолокно может быть переработано в строительные материалы, изоляцию и другие применения, что позволяет повторно использовать ресурсы. Это не только снижает затраты на утилизацию отходов, но и приносит производителям дополнительный доход от утилизации ресурсов, что еще больше повышает общую рентабельность. Данные отрасли показывают, что переработка печатных плат FR4 приносит дополнительную прибыль в размере примерно 5–8 юаней за килограмм, в то время как переработка подложек из ПТФЭ приносит практически нулевую прибыль, а переработка керамических подложек требует затрат, превышающих стоимость материала.
Практические характеристики, снижающие барьеры для производства
Неизменная популярность текстолит fr4 также обусловлена их исключительной совместимостью с различными процессами производства печатных плат. Будь то односторонние/двусторонние печатные платы, многослойные печатные платы, гибкие печатные платы или жестко-гибкие печатные платы, текстолит fr4 легко адаптируются, не требуя от производителей значительных изменений в производственных процессах. Это еще больше снижает затраты на производство и применение, одновременно повышая применимость на рынке.
Процесс ламинирования подложек FR4 при производстве многослойных печатных плат хорошо отработан, что позволяет изготавливать платы, превышающие десять слоев. Он обеспечивает прочное межслойное сцепление с прочностью на отрыв более 1,5 Н/мм, что гарантирует стабильную передачу сигнала в многослойных платах. В отличие от этого, процессы ламинирования гибких подложек являются сложными и сопряжены с повышенным риском расслоения межслойных соединений, что требует использования специальных соединительных материалов и оборудования. Изготовление многослойных керамических подложек сопряжено с такими проблемами, как деформация при спекании и недостаточная точность выравнивания межслойных соединений, что затрудняет крупносерийное производство. В секторах, требующих больших объемов многослойных печатных плат, таких как бытовая электроника и промышленные системы управления, совместимость процессов с текстолит fr4 делает их предпочтительным решением.
Множественные процессы обработки поверхности, адаптированные к различным применениям
Что касается совместимости поверхностной обработки, текстолит fr4 подходят для различных процессов, включая выравнивание паянием горячим воздухом (HASL), химическое золочение, химическое серебрение и нанесение покрытий Organic Solderability Preservative (OSP), что позволяет выбирать оптимальные решения для конкретных применений. Например, химическое золочение повышает стойкость к окислению и надежность пайки, что делает его подходящим для высокотехнологичной электроники, в то время как OSP обеспечивает экономичное массовое производство бытовой электроники. Эта совместимость позволяет производителям выпускать продукцию с различными требованиями к качеству без смены подложек, что значительно повышает гибкость производственной линии и снижает затраты на оборудование и настройку процессов.
Адаптируемость к различным методам пайки компонентов с низким уровнем брака
Кроме того, текстолит fr4 легко адаптируются к различным методам пайки компонентов. Будь то технология сквозных отверстий (THT) или технология поверхностного монтажа (SMT), они обеспечивают прочные паяные соединения и стабильные электрические соединения. Ее умеренная шероховатость поверхности улучшает смачиваемость припоя, контролируя уровень дефектов пайки ниже 0,1% — что значительно ниже, чем 0,5% для керамических подложек и 0,3% для гибких подложек. Этот низкий уровень дефектов еще больше снижает затраты на доработку и повышает эффективность производства.
Снижение рисков, повышение эффективности
За десятилетия развития были разработаны комплексные международные и национальные стандарты для подложек FR4, такие как стандарт IPC-4101, выпущенный Международной ассоциацией печатных плат, и национальный стандарт Китая GB/T 4721. Эти стандарты четко определяют критические аспекты, включая показатели производительности, производственные процессы и протоколы контроля качества. Эта стандартизация дает два основных преимущества: во-первых, она снижает затраты на коммуникацию и риски качества как для поставщиков, так и для покупателей; во-вторых, она повышает взаимозаменяемость и универсальность продуктов, укрепляя их позицию в качестве отраслевого стандарта.
Упрощение процессов проверки, сокращение циклов затрат
С точки зрения закупок, стандартизированные показатели производительности устраняют необходимость в комплексном тестировании каждой партии текстолит fr4.Вместо этого производители могут проводить выборочную проверку ключевых показателей (таких как значение Tg, диэлектрическая проницаемость и сопротивление изоляции) по установленным стандартам, чтобы обеспечить качество подложек, что значительно сокращает затраты на проверку и сроки закупок. Напротив, стандарты для специализированных подложек остаются фрагментированными, с значительными различиями в характеристиках между поставщиками. Производители должны вкладывать значительные усилия в аудит поставщиков и тестирование продукции, что увеличивает затраты на закупки и риски.
Предоставление четких рекомендаций для повышения эффективности проектирования
С точки зрения проектирования, стандартизированные текстолит fr4 предлагают проектировщикам печатных плат четкие рекомендации по проектированию. Проектировщики могут напрямую использовать стандартные параметры для компоновки схем, расчета согласования импеданса, теплового проектирования и других задач без проведения сложных испытаний характеристик подложек, что эффективно повышает эффективность проектирования. Кроме того, стандартизированные текстолит fr4 обладают высокой взаимозаменяемостью. Даже при смене поставщика совместимость конструкции продукта остается неизменной, что снижает риски, связанные с колебаниями в цепочке поставок. Эта характеристика оказывается особенно важной при массовом производстве бытовой электроники, обеспечивая стабильность между различными партиями и укрепляя репутацию бренда.
Определение четких стандартов тестирования для обеспечения качества продукции
С точки зрения контроля качества, комплексная система стандартов обеспечивает четкие критерии для проверки качества текстолит fr4. Установлены конкретные критерии прохождения испытаний, таких как сопротивление изоляции, термостойкость и механическая прочность, что эффективно предотвращает попадание некачественной продукции на рынок. Эта стандартизированная система управления качеством не только снижает риски производителей в отношении качества, но и повышает доверие конечных потребителей к надежности продукции FR4, тем самым расширяя рыночный спрос.
Постоянная адаптация к новым требованиям
Неизменная актуальность текстолит fr4 обусловлена не технологическим застоем, а постоянным техническим совершенствованием, которое адаптируется к новым требованиям применения, тем самым продлевая их жизненный цикл. С быстрым развитием таких новых областей, как 5G, автомобильная электроника и промышленный Интернет, рынок требует от субстратов печатных плат более высокой производительности. Благодаря модификации и модернизации субстраты FR4 достигли технологического прорыва в области «низкой стоимости + высокой производительности», что еще больше усилило их преимущество в плане рентабельности.
Удовлетворение высокочастотных требований 5G с помощью модифицированного FR4
Для удовлетворения высокочастотных требований связи 5G отрасль разработала модифицированные субстраты FR4 с высоким Tg и низким Df. Благодаря оптимизации рецептуры эпоксидной смолы и использованию стекловолоконной ткани с низкими потерями, их диэлектрическая проницаемость может быть снижена до уровня ниже 3,8, а коэффициент потерь — до уровня ниже 0,012. Это обеспечивает совместимость с требованиями к передаче сигналов в диапазоне 5G Sub-6GHz при стоимости, составляющей всего от одной четверти до одной трети стоимости специальных субстратов PTFE. В таких приложениях, как модули RF-фронт-энда базовых станций 5G и подложки для антенн смартфонов, модифицированные текстолит fr4 получили широкое распространение, зарекомендовав себя как оптимальное техническое решение, обеспечивающее баланс между производительностью и стоимостью.
текстолит fr4 автомобильного класса
Отвечая требованиям автомобильной электроники к высокой термостойкости и надежности, текстолит fr4 автомобильного класса нашли промышленное применение. Эти субстраты обладают влаго-теплостойкостью и антивозрастными свойствами, температурой стеклования (Tg) свыше 180 °C и долгосрочной эксплуатационной стабильностью при 150 °C. Они не демонстрируют значительного снижения характеристик после 1000 часов испытаний на влажно-тепловое старение при 85 °C/85 % относительной влажности, что делает их пригодными для использования в суровых условиях, таких как моторный отсек и шасси. По сравнению с традиционными подложками FR4, текстолит fr4 автомобильного класса стоят всего на 10–15 % дороже, но при этом соответствуют требованиям надежности автомобильной электроники и предлагают значительно лучшее соотношение цены и качества, чем керамические или полиимидные подложки.
FR4 с высокой прочностью изоляции обеспечивает безопасность
Решая задачи высоковольтного оборудования в сфере новых источников энергии, текстолит fr4 с высокой прочностью изоляции достигли технологического прорыва. С напряжением пробоя, превышающим 40 кВ/мм, и объемным удельным сопротивлением, превышающим 10¹⁴ Ом·см, они гарантируют безопасность изоляции для высоковольтных устройств, таких как зарядные станции для автомобилей на новых источниках энергии и фотоэлектрические инверторы. Стоимость этих подложек составляет всего одну пятую от стоимости высоковольтных керамических подложек, поэтому они стали основным выбором в секторе новых источников энергии.
Неизменная популярность текстолит fr4 в индустрии печатных плат обусловлена их точным балансом между производительностью, стоимостью и производственными процессами. Вместо того, чтобы стремиться к отдельному экстремуму, они комплексно решают большинство сценариев применения; вместо того, чтобы полагаться на дефицитные ресурсы, они достигают контроля затрат за счет зрелых цепочек поставок от начала до конца; вместо того, чтобы ограничиваться одним методом производства, они удовлетворяют разнообразные производственные требования. Они также не придерживаются жестких традиционных стандартов, а адаптируются к новым сценариям за счет постоянных обновлений. Эта комплексная система равновесия обеспечивает FR4 непревзойденное преимущество по соотношению стоимости и производительности.
На фоне непрерывного развития электронных технологий специализированные подложки могут завоевать долю рынка в определенных высокотехнологичных областях применения. Однако текстолит fr4 сохранит свое доминирующее положение в индустрии печатных плат благодаря сбалансированной производительности, контролируемым затратам, зрелым производственным процессам и постоянному потенциалу для совершенствования.
