паяльная маска служит незаменимым защитным слоем на поверхности печатных плат FR4, обеспечивая не только определенный эстетичный цвет, но и выполняя важные функции, такие как изоляция, предотвращение образования паяных мостов и экранирование медной фольги. Столкнувшись с разнообразием цветов, таких как красный, синий, зеленый и черный, разработчики и проектировщики электронного оборудования часто задаются вопросом, влияют ли эти выборы на основные характеристики печатных плат. Некоторые воспринимают цвет как чисто косметический элемент, упуская из виду тонкие нюансы, связанные с различиями в составе материалов. На самом деле, выбор подходящего цвета паяльной маски имеет решающее значение для баланса эстетики и функциональности в различных аспектах, от передачи высокочастотных сигналов до теплоотвода.
Основные функции паяльная маска
Паяльная маска — изолирующее покрытие, нанесенное на поверхность медной фольги печатных плат FR4 — служит не только для украшения, но и в основном обеспечивает надежность и технологичность печатных плат. Ее основные функции можно резюмировать следующим образом: Во-первых, изоляционная защита: изоляция соседних медных дорожек для предотвращения коротких замыканий, вызванных попаданием пыли или влаги. Во-вторых, она предотвращает образование паяных мостиков во время пайки волной припоя и процессов переплавки, ограничивая поток припоя определенными областями и обеспечивая точное формирование соединений. В-третьих, она защищает медные дорожки от окисления и коррозии, продлевая срок службы печатной платы. В-четвертых, она улучшает механическую защиту, уменьшая повреждения поверхностных дорожек от трения или ударов.
Цвет паяльная маска зависит от добавления цветных пастообразных компонентов в состав паяльной краски. Составы для разных цветов варьируются, причем состав материала и пропорции добавления цветной пасты являются ключевыми переменными, влияющими на характеристики печатных плат FR4. Среди традиционных цветов паяльная маска в отрасли преобладает зеленый (более 80 %), за ним следуют черный, красный, синий, желтый и другие. Доминирование зеленого цвета обусловлено не его превосходными характеристиками, а более низкой стоимостью пасты, отработанными производственными процессами и оптимальным контрастом при AOI-контроле, что облегчает обнаружение дефектов в процессе производства. Альтернативные цвета служат для дифференциации: черный цвет соответствует эстетике премиум-класса в электронике, а красный и синий цвета позволяют различать функциональные модули на печатных плат.
Влияние цвета паяльная маска на характеристики печатных плат FR4
1.Диэлектрические свойства
Диэлектрические свойства (диэлектрическая проницаемость Dk, диэлектрические потери Df) являются основными показателями, влияющими на передачу высокочастотных сигналов в печатных плат FR4. Как поверхностный слой покрытия, диэлектрические свойства краски паяльная маска напрямую влияют на качество передачи сигнала. Различия в диэлектрических свойствах красок для паяльная маска разных цветов в первую очередь обусловлены составом красителей — неорганические пигменты (например, диоксид титана, сажа) обладают значительно отличающимися диэлектрическими характеристиками по сравнению с органическими пигментами.
В зеленых, синих и красных красках для паяльная маска в основном используются неорганические оксидные пигменты (например, хром зеленый для зеленого цвета, кобальт синий для синего). Такие пигменты обычно имеют диэлектрическую проницаемость от 3.0 до 3.8 и диэлектрические потери ниже 0.02. Эта совместимость с диэлектрическими свойствами подложки FR4 (Dk 4.2–4.8, Df < 0.02), что не вызывает значительных помех при передаче высокочастотных сигналов. Напротив, в черных красках для паяльная маска в основном используется сажа. Как проводящий наполнитель, сажа повышает диэлектрическую проницаемость (потенциально достигая 4.0–4.5) и увеличивает диэлектрические потери (некоторые продукты демонстрируют Df > 0.03) даже при низких долях добавления. В высокочастотных приложениях (например, 5G миллиметрового диапазона, высокоскоростные последовательные шины) черная паяльная маска усиливает затухание сигнала и перекрестные помехи, ухудшая скорость передачи и целостность сигнала. Экспериментальные данные показывают, что при 25 ГГц печатные платы FR4 с черной паяльной маской демонстрируют на 15–20 % большее затухание сигнала, чем печатные платы с зеленой паяльная маска.
2.Тепловые характеристики
Тепловая эффективность печатных плат FR4 в первую очередь зависит от теплопроводности материала подложки и медной фольги. Как поверхностное покрытие, тепловые характеристики паяльная маска проявляются в ее способности к тепловому излучению и поглощению тепла, которые напрямую связаны с оптическими свойствами ее цвета — светлые паяльные маски обладают высокой отражательной способностью и низкой поглощающей способностью, в то время как темные маски демонстрируют противоположные характеристики.
В сценариях, предполагающих естественную конвекцию или принудительное воздушное охлаждение, светлые паяльные маски (белые, желтые, светло-зеленые) демонстрируют явное тепловое преимущество. Белая паяльная маска обладает самым низким коэффициентом поглощения солнечной энергии (примерно 0.2–0.3) и самым высоким коэффициентом теплового излучения (примерно 0.8–0.9), эффективно отражая внешнее тепло и излучая тепло, генерируемое внутри печатной платы. Напротив, черная паяльная маска имеет коэффициент поглощения солнечной энергии 0.8–0.9, что приводит к значительному поглощению внешнего тепла и повышению температуры поверхности печатной платы. Экспериментальные данные показывают, что при одинаковой нагрузке и условиях окружающей среды печатные платы FR4 с черной паяльная маска имеют температуру поверхности на 8–12 °C выше, чем печатные платы с белой паяльной маской. Однако в закрытом оборудовании, не подверженном воздействию света (таком как серверные шкафы или промышленные модули управления), отсутствие внешнего освещения значительно снижает влияние цвета паяльная маска на рассеивание тепла. В этих условиях тепловая эффективность в первую очередь определяется материалом подложки и расположением медной фольги, при этом разница в температуре между паяльными масками разных цветов сокращается до 2 °C.
3.Устойчивость к воздействию окружающей среды
Устойчивость печатных плат FR4 к воздействию окружающей среды (устойчивость к влажности, теплу, ультрафиолетовому излучению и химической коррозии) тесно связана с базовой смолой паяльная маска, процессом отверждения и стабильностью цветной пасты. Различия в устойчивости к воздействию окружающей среды между паяльными масками разных цветов в первую очередь обусловлены стойкостью цветной пасты к старению.
Зеленые пасты для паяльная маска (например, хромово-зеленые) обладают высокой химической стабильностью, отличной стойкостью к старению под воздействием ультрафиолета и превосходными характеристиками влажности и тепла. После 1000 часов старения под воздействием влажности и тепла (85 °C/85 % относительной влажности) их ухудшение сопротивления изоляции остается ниже 10 %, при этом не наблюдается выцветания или растрескивания. Красные и синие пасты для паяльная маска (например, азо-красный, фталоцианиновый синий) обладают более слабой устойчивостью к ультрафиолету и склонны к выцветанию при длительном воздействии внешних факторов. Их влаго- и теплостойкость также незначительно уступает зеленой пасте, что может привести к образованию пузырей на покрытии после старения. Хотя паста на основе сажи для черной паяльной маски обладает превосходной устойчивостью к ультрафиолетовому излучению, в некоторых недорогих черных чернилах используются низкокачественные смолы, что приводит к недостаточной химической коррозионной стойкости. Воздействие флюса, чистящих средств или других химических веществ может привести к отслоению покрытия. Кроме того, желтые чернила для паяльная маска демонстрируют наихудшую светостойкость, имея тенденцию к пожелтению при длительном освещении. Это не только ухудшает визуальную идентификацию, но также может сопровождаться снижением изоляционных характеристик.
4.Технологичность и тестируемость
Цвет паяльная маска влияет на эффективность производства и контроль качества печатных плат FR4. Хотя это влияние не затрагивает непосредственно функциональные характеристики печатной платы, оно сказывается на производительности и затратах производства.

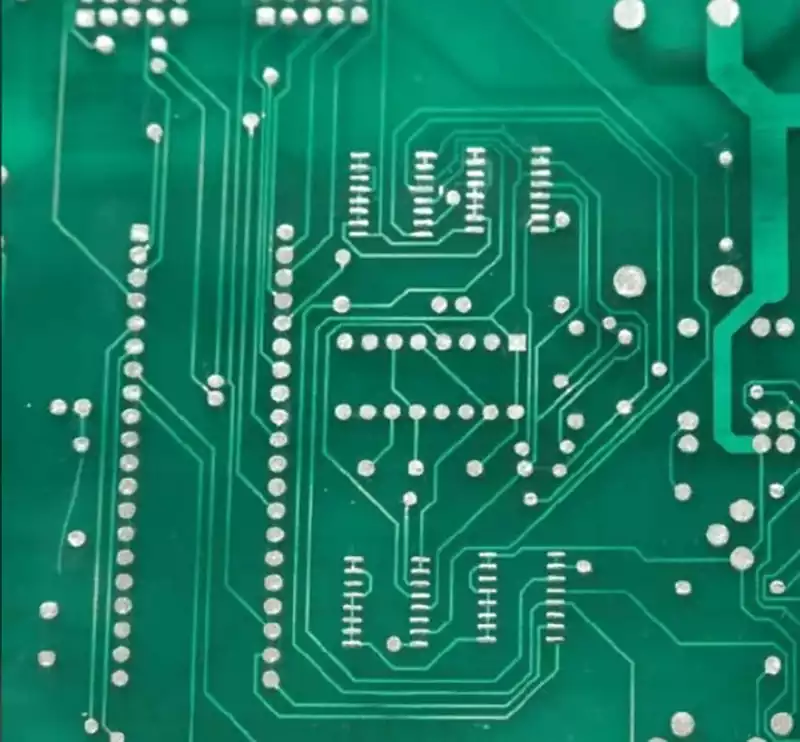

Зеленая паяльная маска остается отраслевым стандартом, обеспечивая умеренный контраст с медной фольгой и контактными площадками. Во время автоматического оптического контроля (AOI) она позволяет четко различать дорожки, контактные площадки и области маски, облегчая обнаружение таких дефектов, как короткое замыкание, разрыв цепи и смещение маски. Производительность AOI-контроля может превышать 95%. Черная паяльная маска имеет чрезвычайно низкий контраст с медной фольгой, что затрудняет выявление мелких дефектов (таких как микрокороткие замыкания или пузырьки паяльной маски) во время AOI-контроля. Это приводит к более высокому уровню пропущенных дефектов, что обычно требует дополнительного рентгеновского контроля и увеличивает производственные затраты. Хотя белая или желтая паяльная маска обеспечивает высокий контраст с контактными площадками, она снижает четкость трафаретной печати (обычно черного цвета), что ухудшает качество последующего ручного контроля и точность размещения компонентов. Кроме того, зеленая краска для паяльная маска имеет наиболее отработанный процесс отверждения, совместимый с большинством линий по производству печатных плат. Напротив, параметры отверждения для некоторых специальных цветов (например, флуоресцентных или нестандартных оттенков) требуют индивидуальной калибровки, что приводит к удлинению производственных циклов и увеличению затрат.
Стратегии выбора цвета паяльной маски при различных требованиях
1.Высокочастотные и высокоскоростные приложения (5G, высокоскоростные вычисления, миллиметровые волновые устройства)
Основные требования: низкие диэлектрические потери, минимальное затухание сигнала.
Рекомендации по выбору: отдавайте предпочтение зеленым или синим паяльная маска; избегайте черных паяльных масок. Для дифференцированной эстетики рассмотрите возможность использования красных паяльных масок с высокочистыми неорганическими цветными пастами, обеспечивающими диэлектрические потери Df < 0,025. Кроме того, выбирайте краски для паяльной маски с низкими потерями (например, модифицированные эпоксидные смолы), чтобы еще больше снизить влияние на высокочастотные сигналы.
2.Применение на открытом воздухе при высоких температурах (автомобильная электроника, оборудование для связи на открытом воздухе, фотоэлектрические инверторы)
Основные требования: эффективное рассеивание тепла, устойчивость к старению под воздействием ультрафиолета.
Рекомендации по выбору: отдавайте предпочтение белым или светло-серым паяльным маскам из-за их высокой отражательной способности, которая позволяет снизить температуру поверхности. Если требуется как эстетичный вид, так и устойчивость к погодным условиям, выбирайте высококачественные зеленые паяльные маски (с использованием устойчивых к погодным условиям цветных паст). Избегайте черных или темно-коричневых паяльных масок, чтобы предотвратить чрезмерное повышение температуры внутри устройства из-за поглощения тепла.
3.Внутренние части закрытого оборудования (серверы, промышленные модули управления, медицинские устройства)
Основные требования: устойчивость к влажному теплу, высокая надежность, простота проверки.
Рекомендации по выбору: отдавайте предпочтение зеленой паяльная маска для обеспечения сбалансированной производительности и устойчивости к воздействию окружающей среды. Для дифференциации функциональных модулей используйте зеленый цвет в сочетании с синим или красным (различные цвета для отдельных модулей в одном устройстве) — это облегчает сборку и обслуживание без ущерба для производительности. Черная паяльная маска может использоваться в медицинских устройствах или серверах, требующих высокой эстетики, но необходимо выбирать пасту с низкими потерями и содержанием сажи.
4.Применение в бытовой электронике (смартфоны, носимые устройства, устройства для умного дома)
Основные требования: эстетическая привлекательность, компактный размер, низкая стоимость.
Рекомендации по выбору: Цвета могут быть выбраны в соответствии с идентичностью бренда (например, черный для смартфонов премиум-класса, цветные варианты для устройств умного дома). Однако следует избегать использования черной паяльной маски на высокочастотных модулях (таких как радиочастотные секции мобильных телефонов). Кроме того, выбирайте тонкие чернила для паяльная маска (толщиной 20-30 мкм), чтобы минимизировать влияние на размеры устройства, сохраняя при этом баланс между теплоотводом и эстетикой.
Часто задаваемые вопросы
В1: Является ли зеленая паяльная маска оптимальным выбором для печатных плат FR4?
О1: Она не является абсолютно оптимальным выбором, но представляет собой «наиболее универсальный» вариант. Зеленая паяльная маска обладает сбалансированными диэлектрическими свойствами и устойчивостью к воздействию окружающей среды, а также отличается зрелыми производственными процессами и более низкой стоимостью. Она демонстрирует отличную совместимость с AOI-контролем и соответствует большинству требований для средне- и низкочастотных приложений в стандартных условиях. Однако в специальных сценариях, таких как высокочастотные или высокотемпературные условия на открытом воздухе, могут быть предпочтительны более светлые или малопотериевые альтернативные цвета паяльная маска.
В2: Черная паяльная маска неизменно ухудшает высокочастотные характеристики печатных плат FR4?
A2: Не обязательно; это в значительной степени зависит от состава чернил паяльная маска. Высококачественные черные чернила, в которых используются паста из сажи с низкой проводимостью и модифицированные эпоксидные смолы, могут контролировать диэлектрические потери ниже 0,025, что приводит к минимальному влиянию на сигнал ниже 10 ГГц. Однако на частотах выше 25 ГГц даже высококачественные черные паяльные маски демонстрируют более выраженное затухание сигнала, чем зеленые варианты, и не рекомендуются.
В3: Значительно ли цвет паяльная маска влияет на изоляционные свойства печатных плат FR4?
A3: В нормальных условиях влияние минимально, поскольку изоляционные свойства в первую очередь определяются материалом на основе смолы, из которого изготовлены чернила для паяльная маска.Однако низкокачественные цветные пасты могут ухудшить изоляционные характеристики. Например, некоторые недорогие красные или желтые чернила для паяльной маски содержат цветные пасты, склонные к поглощению воды, что может привести к снижению сопротивления изоляции в условиях длительного воздействия влаги и высокой температуры. Черная паяльная маска с неравномерным распределением сажи может создавать локальные проводящие пути, что представляет риск для изоляции. Выбор продуктов известных брендов, соответствующих стандартам IPC-6012, может снизить эту проблему.
В4: Должны ли печатные платы FR4 для наружного использования обязательно иметь светлую паяльную маску?
A4: Это не является строго необходимым, хотя светлая паяльная маска улучшает теплоотвод и продлевает срок службы оборудования. Для оборудования, используемого на открытом воздухе, с принудительным охлаждением (например, вентиляторы, радиаторы) и низкой плотностью мощности печатной платы, может быть достаточно зеленой паяльная маска.Однако для устройств с высокой плотностью мощности, использующих естественное конвекционное охлаждение, рекомендуется использовать белую или светло-серую паяльную маску, чтобы предотвратить чрезмерное повышение температуры, связанное с использованием черных вариантов.
В5: Существует ли значительная разница в стоимости паяльных масок разных цветов?
О5: Существуют различия в стоимости: зеленая паяльная маска является наиболее экономичной, а специализированные цвета требуют более высоких затрат. Зеленая паяльная маска имеет высокую рыночную долю благодаря зрелым сырьевым материалам и производственным процессам, ее стоимость составляет примерно 0.8–1.2 иены за квадратный метр. Черные, красные и синие варианты стоят на 20–50 % дороже зеленого. Специальные цвета, такие как белый или флуоресцентные оттенки, значительно дороже — примерно в 2–3 раза дороже зеленого — и требуют более длительных сроков производства.
В6: Влияет ли цвет паяльная маска на механическую прочность печатных плат FR4?
A6: По сути, никакого влияния. Механическая прочность печатных плат FR4 в первую очередь определяется подложкой (стекловолоконная ткань + эпоксидная смола), толщиной платы и покрытием медной фольгой. Слой паяльная маска имеет толщину всего 20–50 мкм и представляет собой гибкое покрытие, поэтому его влияние на общую механическую прочность (сопротивление изгибу, прочность на разрыв) незначительно. Разница в твердости паяльных масок разных цветов минимальна, и все они могут соответствовать стандартным требованиям к механической защите.
