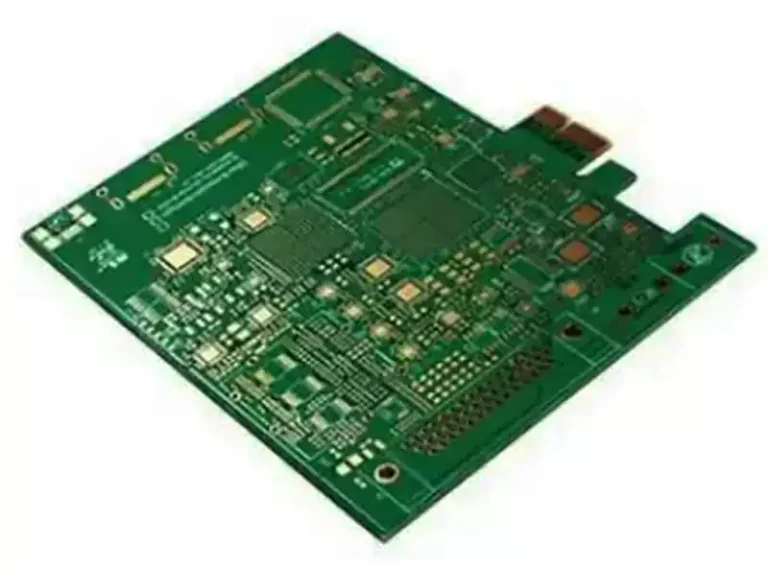

Rogers печатные платы это высокопроизводительные и надежные материалы для печатных плат, производимые компанией Rogers Corporation. «Rogers» — это торговая марка американской компании Rogers Corporation. Это международная компания, специализирующаяся на производстве высокопроизводительных материалов, известная во всем мире, в частности, своими ламинированными материалами с медным покрытием, используемыми в высокочастотных и высокоскоростных приложениях.
Rogers Corporation является ведущим производителем высокочастотных ламинатов, предлагая несколько серий материалов для печатных плат, каждая из которых специально разработана для определенных требований по диэлектрической проницаемости, тангенсу потерь и другим важным свойствам. Ниже приведены некоторые известные серии Rogers печатные платы и области их применения:
Серия Rogers RO3000: известная своими высокочастотными характеристиками и низкими потерями, серия RO3000 использует композитный материал из политетрафторэтилена с керамическим наполнителем и основной матрицей из стеклоплетения и нейлона. Работая в диапазоне частот 50 ГГц, она подходит для коммерческих микроволновых и радиочастотных приложений. Низкий тангенс потерь делает ее идеальной для приложений, требующих низких вносимых потерь, таких как патч-антенны, усилители мощности и другие высокочастотные системы.
Серия Rogers RO4000: представленная как первый высокочастотный материал с низкими потерями, серия RO4000 основана на полиэфирной подложке. Работая в диапазоне частот 18 ГГц, он отлично подходит для усилителей мощности РЧ, антенн сотовых базовых станций и малошумящих усилителей прямой спутниковой трансляции.
Серия Rogers TMM: Термореактивный микроволновый ламинат серии TMM сочетает в себе высокую теплопроводность, низкий коэффициент теплового расширения (CTE) и жесткие механические свойства. С рабочим диапазоном температур от -55 °C до 260 °C, он хорошо подходит для радиаторов или монтажных поверхностей в усилителях мощности или генераторах.
Серия Rogers RT/duroid: В основном состоящая из PTFE и использующая технологию обратного обработки PTFE, эта серия высокочастотных ламинатов обеспечивает выдающуюся электрическую и механическую стабильность. Работая на частотах свыше 110 ГГц, они используются в военных радиолокационных системах, широкополосных беспроводных сетях, а также в сложных многослойных платах и микроволновых схемах, требующих превосходной теплопроводности и высокой мощности.
Серия Rogers AD: разработанные для высокочастотных интегральных схем, таких как решения для 5G-связи и радиолокационных чипсетов, эти материалы обеспечивают превосходную производительность в критически важных для безопасности радиолокационных датчиках.
Серия Rogers ULTRALAM 2000: Работая на частотах до 40 ГГц в диапазоне температур от -55 °C до 260 °C, серия ULTRALAM 2000 сохраняет стабильные характеристики диэлектрической проницаемости во всем диапазоне частот. Она подходит для микроволновых систем связи, радиолокационных технологий, систем электромагнитных помех, промышленных применений и сетей связи.
Характеристики Rogers печатные платы:
Преимущества электрических характеристик
Низкая диэлектрическая проницаемость и низкие потери: ламинаты Rogers обладают стабильной и низкой диэлектрической проницаемостью, которая обычно колеблется от 2.2 до 10.2. Для некоторых продуктов серии RO4000 диэлектрическая проницаемость обычно составляет от 3.55 до 4.2. Одновременно эти ламинаты демонстрируют исключительно низкие коэффициенты потерь, причем RO4835 достигает значений всего 0.0035. Эта характеристика существенно снижает потери при передаче сигнала в высокочастотных цепях, надежно защищая целостность и точность сигнала. Она эффективно смягчает проблемы искажения и затухания сигнала, тем самым повышая качество и эффективность передачи.
Стабильность в высокочастотных средах: в условиях высокочастотной эксплуатации ламинаты Rogers демонстрируют чрезвычайно стабильные электрические свойства. Их диэлектрическая проницаемость и коэффициент потерь остаются относительно постоянными без значительных колебаний при увеличении частоты. Это обеспечивает стабильную работу высокочастотных цепей в различных частотных условиях, создавая прочную основу для высокоскоростной и надежной передачи сигнала.
Низкий уровень электромагнитных помех и высокая электромагнитная совместимость: ламинаты Rogers обладают выдающимися электромагнитными экранирующими свойствами, эффективно подавляя генерацию и распространение электромагнитных помех. Это снижает взаимные помехи между цепями и значительно повышает электромагнитную совместимость системы. В высокочастотных цепях, где расположение компонентов плотное, а передача сигнала сложная, эта характеристика особенно важна, поскольку способствует повышению надежности и стабильности цепей.
Преимущества тепловых характеристик
Исключительная термостойкость: ламинаты Rogers обычно имеют температуру стеклования (Tg) более 280 °C, демонстрируя исключительную термостойкость. Во время работы высокочастотные цепи генерируют тепло из-за протекания тока и передачи сигнала. Эти ламинаты сохраняют стабильную производительность при повышенных температурах, предотвращая термическую деформацию или отказ, которые могут нарушить функциональность цепи. Это повышает надежность цепи и продлевает срок ее службы.
Низкий коэффициент теплового расширения: ламинаты Rogers имеют коэффициенты теплового расширения, совместимые с распространенными металлами и полупроводниковыми материалами, с минимальным отклонением от коэффициента меди. В высокочастотных цепях тепловое напряжение может возникать из-за различия коэффициентов теплового расширения между материалами, что ухудшает рабочие характеристики и надежность цепей. Низкий коэффициент теплового расширения ламинатов Rogers эффективно минимизирует тепловое напряжение, предотвращая такие проблемы, как разрушение дорожек и отказ паяных соединений, вызванные несоответствием теплового расширения.
Преимущества в обработке
Соответствие требованиям высокоточной обработки: ламинаты Rogers демонстрируют отличный контроль допуска по толщине и высокую плоскостность поверхности, полностью удовлетворяя требованиям высокоточной обработки. Высокочастотные схемы часто требуют сложных схемных рисунков и мелких структур переходных отверстий. Этот ламинат хорошо подходит для передовых технологий обработки, таких как лазерное сверление и микрофотолитография, обеспечивая стабильность точности и производительности обработки схем.
Превосходная паяемость и ламинирующие свойства: ламинаты Rogers обладают высокой прочностью сцепления с металлическими проводниками и отличной паяемостью, что гарантирует надежность паяных соединений и соединений схем. При ламинировании многослойные печатные платы ламинат легко интегрируется с другими материалами слоев, образуя стабильные многослойные структуры, что повышает общую производительность и механическую прочность печатных плат.
Области применения материалов Rogers печатных плат:
1.Автомобильные радары (77 ГГц): ламинаты PTFE с керамическим наполнителем RO3003 и RO3003G2 компании Rogers являются предпочтительными материалами для антенн радаров 77 ГГц (76–81 ГГц) благодаря исключительно низким вносимым потерям и стабильной низкой диэлектрической проницаемости в течение длительного времени и при различных температурах.
2.Автомобильные радарные датчики 24 ГГц: ламинаты RO4835 обеспечивают превосходные электрические характеристики и стабильность для автомобильных радарных антенн 24 ГГц, предлагая в десять раз более высокую стойкость к окислению по сравнению с традиционными термореактивными материалами наряду со стабильными характеристиками низких потерь.
3.Беспроводная инфраструктура 5G (миллиметровые волны): высокочастотные материалы для схем Rogers соответствуют требованиям к характеристикам как внешних, так и скрытых антенн для автомобильной связи, включая глобальные навигационные спутниковые системы (GNSS), автомобильные радары общего доступа (SDAR), сотовые и V2X-антенны. Эти материалы подходят для высокочастотных применений в связи 5G, способны обрабатывать более широкие полосы пропускания и более высокие частоты.
4.Микроволновые и миллиметровые частоты: Серия RO4000 лидирует в отрасли по микроволновым и миллиметровым частотам. Этот материал с низкими потерями обеспечивает повышенную простоту использования при изготовлении схем и превосходную производительность по сравнению с традиционными материалами из ПТФЭ.
5.Высокопроизводительные материалы для схем: Высокопроизводительные материалы для схем Rogers предоставляют автомобильным приложениям широкий спектр материалов для силовой электроники печатных плат, РЧ и миллиметровых ламинатов для печатных плат. Благодаря глобальной технической поддержке и производственным площадкам по всему миру, эти материалы позволяют разработчикам автомобильной электроники быстро выйти на рынок систем безопасности Усовершенствованные системы помощи водителю (ADAS) и системы «автомобиль-все» (V2X).
6.Телекоммуникации: высокочастотные ламинаты для печатных плат Rogers также широко используются в телекоммуникациях для антенн базовых станций и усилителей мощности, а также в цифровых приложениях, таких как высокоскоростные объединительные платы.
7.Спутниковая связь: материалы серии RO4000 также подходят для оборудования спутниковой связи, такого как малошумящие блоки (LNB) для спутников прямой трансляции.
8.Метки радиочастотной идентификации (RFID): материалы серии RO4000 в равной степени применимы к меткам RFID, которые становятся все более важными в управлении цепочкой поставок и обеспечении безопасного контроля доступа.
Материалы rogers печатные платы, благодаря обширному ассортименту продукции и исключительным преимуществам в плане производительности, превосходны в таких критически важных областях, как точное автомобильное радиолокационное обнаружение, высокоскоростная передача данных 5G и стабильная спутниковая связь. Их надежное качество придает мощный импульс текущим технологическим достижениям, служа прочной основой для будущих сложных и разнообразных инновационных приложений.
