SMT это комплекс стандартизированных производственных технологических процессов, где в качестве подложек используются печатные платы, позволяющие полностью автоматизировать монтаж, пайку и комплексную сборку электронных компонентов.
Технология сборки печатных плат является фундаментальной основой, обеспечивающей миниатюризацию, высокую производительность и массовое изготовление электронной продукции в современной отрасли электронного производства. Среди всех существующих методик поверхностный монтаж компонентов, сокращенно SMT, выступает доминирующим базовым производственным процессом всей отрасли.
Данная технология впервые была разработана в 1960-х годах. За десятилетия последовательных технических модернизаций, обновления оборудования и доработки технологических режимов она превратилась в отработанную, высокоэффективную и универсальную систему сборки электронных узлов.
Практически все современные электронные устройства проходят сборку по технологии SMT: от потребительских гаджетов, включая смартфоны, беспроводные наушники и умные носимые устройства, до высокотехнологичного оборудования — промышленных контроллеров, автомобильной электроники и прецизионных измерительных приборов. Данный подход полностью преобразовал классическую модель производства электронных изделий.

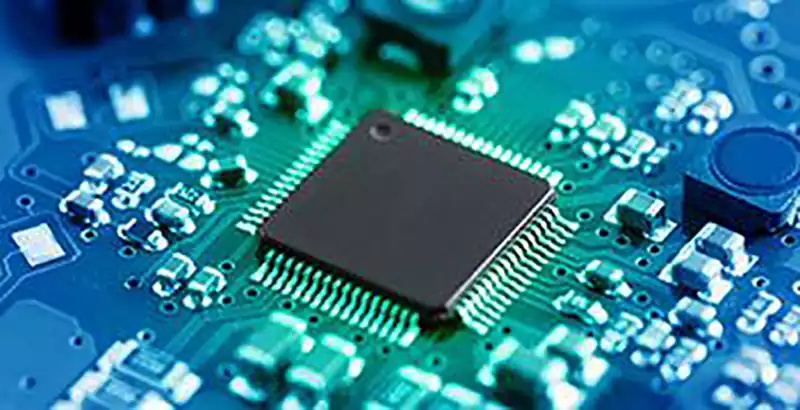

В отличие от устаревших процессов сборки печатных плат основной конструктивный принцип SMT исключает монтаж выводных компонентов сквозь отверстия. Вместо этого чип-компоненты для поверхностного монтажа, обозначаемые как SMC и SMD — детали без выводов или с предельно короткими контактными выводами — напрямую фиксируются на внешней поверхности подложек печатных плат, после чего выполняется точная пайка расплавленной пастой. Эта операция обеспечивает как электрический контакт, так и механическую фиксацию компонентов на плате, делая SMT продвинутым решением для современных печатных плат с высокой плотностью компоновки элементов.
Основные достоинства SMT сводятся к четырем ключевым преимуществам: повышенная плотность монтажа, исключительная надежность, улучшенные электрические характеристики и выдающаяся производственная эффективность. Площадь, занимаемая компонентами SMD, составляет лишь одну десятую от площади стандартных выводных деталей сквозного монтажа; они обладают высокой устойчивостью к вибрациям при минимальном количестве дефектов паяных соединений, демонстрируют стабильные высокочастотные свойства, подавляющие электромагнитные и радиочастотные помехи, и идеально вписываются в полностью автоматизированные производственные линии, сокращая общие издержки изготовления на 30–50 процентов.
Готовые узлы ППА (аббревиатура от «собранная печатная плата»), произведенные по технологии SMT, отличаются экстремально высокой плотностью монтажа при существенно уменьшенных габаритах и массе. Размеры и вес компонентов SMD примерно в десять раз меньше, чем у классических выводных элементов DIP сквозного монтажа. После внедрения SMT габариты электронных устройств сокращаются на 40–60 процентов, а общая масса изделий уменьшается на 60–80 процентов.
Изделия ППА, собранные с использованием пайки по технологии SMT, сохраняют стабильное качество и постоянные эксплуатационные характеристики; прочные виброустойчивые паяные швы резко снижают процент брака.
Печатные платы, изготовленные по SMT, демонстрируют стабильные электрические параметры и низкое энергопотребление благодаря укороченным выводам компонентов и токоведущим дорожкам. Это ускоряет передачу сигналов, снижает расход электроэнергии, подавляет электромагнитные и радиочастотные помехи и гарантирует стабильную работу на высоких частотах.
Технология SMT обеспечивает полную автоматизацию производства для увеличения пропускной способности линий, позволяет экономить сырье, электроэнергию, производственное оборудование, трудовые ресурсы и сроки изготовления, одновременно снижая производственные расходы на 30–50 процентов.
Технология SMT имеет и ряд внутренних ограничений: мелкая цифровая маркировка на миниатюрных компонентах плохо читается, что усложняет техническое обслуживание и ремонт; демонтаж и замена деталей требуют специального профессионального инструмента; несовпадение коэффициентов теплового расширения (КТР) монтируемых компонентов и подложек печатных плат создает риски нарушения механической совместимости.
Однако эти недостатки практически перестали препятствовать массовому внедрению SMT благодаря появлению специализированных станций для доработки компонентов и разработке новых марок печатных плат с низким коэффициентом теплового расширения.
Стандартные операции поверхностного монтажа строятся на четырех основных производственных циклах. Первым и основным универсальным процессом SMT является нанесение паяльной пасты с последующей пайкой расплавом; он известен оптимизированными технологическими операциями, высокой пропускной способностью и точными допусками на пайку.
Данный процесс требует минимального вспомогательного оборудования для сокращения общих габаритов готовых изделий, подходит для массового изготовления практически всех однослойных компактных потребительских электронных устройств среднего размера и остается предпочтительным решением для производителей бытовой электроники по всему миру.
Второй технологический цикл сочетает монтаж компонентов с волновой пайкой, объединяя преимущества поверхностного монтажа и технологии волновой пайки. Он позволяет полностью использовать пространство токоведущих дорожек с обеих сторон печатных плат для дальнейшей миниатюризации изделий и совместим с недорогими классическими компонентами сквозного монтажа.
При этом у данного цикла есть существенные минусы: требуется широкий спектр производственного оборудования, к волновой пайке предъявляются более строгие технологические допуски, возрастает количество дефектов пайки, и процесс не подходит для печатных плат с экстремально высокой плотностью компоновки элементов. Поэтому его используют только для электронных изделий с низкой степенью интеграции, где приоритет отдается контролю затрат, а не компактности корпуса.
Третий процесс — гибридная сборка, объединяющая преимущества поверхностного и сквозного монтажа. Он максимально эффективно использует площадь обеих сторон печатных плат, сводя к минимуму занимаемое пространство узла, сохраняя при этом экономичность и повышенную механическую прочность компонентов сквозного монтажа. Балансируя задачи миниатюризации изделий и объем производственных затрат, этот универсальный цикл подходит для массового выпуска большинства электронных устройств среднего ценового сегмента.
Четвертый цикл — двусторонняя пайка расплавом с нанесением паяльной пасты, эксклюзивная методика, разработанная для сверхкомпактных электронных изделий с высокой плотностью монтажа. Она реализует весь потенциал разводки дорожек с обеих сторон печатных плат, достигая максимальной интеграции компонентов при минимальной площади сборки.
Данный процесс сопряжен с очень высокими техническими барьерами: он требует строгого контроля производственных параметров, сложных многоэтапных операций, жестких нормативов по точности производственного оборудования, регулировке микроклимата цеха и соблюдению технологических регламентов. Основные области его применения — мобильные коммуникационные терминалы, миниатюрная умная аппаратура и высококлассные прецизионные электронные устройства с плотной компоновкой компонентов.
Технология сквозного монтажа, сокращенно THT, представляет собой классический метод сборки, при котором электронные компоненты вставляются в предварительно просверленные отверстия печатных плат и навсегда фиксируются расплавленным припоем. Технология SMT возникла на основе устаревших производственных методик THT, но является принципиально отличным способом сборки.
Ключевое различие двух процессов заключается в способе установки компонентов: поверхностное размещение против сквозного монтажа; дополнительные расхождения наблюдаются в конструкции подложек, спецификациях компонентов, геометрии готового узла, структуре паяных швов и всем комплексе производственных циклов. На традиционных платах по технологии THT электронные компоненты и соответствующие им паяные соединения расположены на противоположных сторонах подложки, тогда как на платах SMT и компоненты, и контакты для пайки находятся на одной поверхности платы.
В результате металлизированные сквозные отверстия (МСО) на плат SMT служат исключительно для соединения токоведущих дорожек разных слоев печатных плат; их требуется значительно меньше, и их диаметр намного меньше, что обеспечивает резкий рост общей плотности монтажа на плате.
Между поверхностным монтажом SMT и сквозным монтажом THT выделяют четыре фундаментальных различия. Первое касается базовых производственных циклов, разделяющих поверхностное размещение и сквозное продевание выводов. Стандартный цикл SMT состоит из трех последовательных стадий: нанесение паяльной пасты, монтаж компонентов и пайка расплавом.
Его революционное новшество — отказ от сверления сквозных отверстий в плате, что освобождает дополнительное пространство для разводки дорожек инженерам-конструкторам и позволяет монтировать компоненты с обеих сторон каждой печатных плат. Сборка по THT же основывается на формовке выводов компонентов, ручном или автоматизированном продевании их сквозь отверстия и волновой пайке; громоздкие многоэтапные операции ограничены жесткими требованиями к фиксированному расположению сквозных отверстий.
Во-вторых, две технологии кардинально различаются по используемому пространству и плотности монтажа — это самое явное конкурентное преимущество SMT. Габариты и масса компонентов поверхностного монтажа примерно в десять раз меньше аналогичных выводных деталей THT, а разводка платы без сквозных отверстий обеспечивает исключительно высокую плотность компоновки, идеально подходящую для компактных устройств вроде смартфонов и носимой электроники.
В-третьих, разница видна в эффективности автоматизированного массового производства. SMT легко поддерживает полностью автоматизированные высокоскоростные производственные линии, оптимизированные для крупносерийного выпуска с отличным контролем затрат. Для реализации полной автоматизации по технологии THT возникает значительно больше препятствий, и она часто создает узкие места по пропускной способности на современных предприятиях с большим объемом выпуска.
В-четвертых, уникальное конкурентное преимущество THT — повышенная прочность механической фиксации, несмотря на достоинства SMT по плотности монтажа. Компоненты SMT имеют относительно слабое механическое сцепление с поверхностью печатных плат, тогда как выводы деталей THT полностью проходят сквозь просверленные отверстия перед пайкой, обеспечивая значительно более стабильную механическую конструкцию и повышенную устойчивость к вибрациям.
Четыре ключевых отраслевых фактора способствуют массовому распространению технологии SMT по всему миру. Во-первых, потребительская электроника стабильно развивается в сторону уменьшения габаритов, в связи с чем устаревшие компоненты сквозного монтажа больше не позволяют проводить дальнейшую миниатюризацию устройств.
Во-вторых, современные электронные устройства реализуют расширенный набор функций за счет интегральных микросхем (ИМС), разработанных без выводов для сквозного монтажа; особенно крупноинтегрированные и высокоинтегрированные чипы выпускаются исключительно в корпусах для поверхностного монтажа.
В-третьих, производители делают ставку на массовое изготовление и полную автоматизацию процессов, чтобы выпускать высококачественную продукцию при снижении удельных издержек, удовлетворять растущим требованиям потребителей и укреплять конкурентоспособность по сравнению с соперниками отрасли.
В-четвертых, постоянное совершенствование электронной аппаратуры, непрерывная разработка интегральных микросхем и разнообразное применение полупроводниковых материалов ускоряют мировые технические инновации в электронике. Это вынуждает производителей приводить свои производственные циклы в соответствие с глобальными отраслевыми стандартами путем внедрения доминирующей методики сборки SMT.
При сравнении с классическим сквозным монтажом TMT технология SMT демонстрирует решающие преимущества по плотности интеграции компонентов, пропускной способности производства, эксплуатационным характеристикам готовых изделий и затратам массового выпуска, закрепляя статус базовой ключевой технологии современной отрасли электронного производства. Несмотря на наличие у SMT незначительных недостатков — сложность процедур ремонта компонентов и относительно низкая самостоятельная прочность механической фиксации — постоянная оптимизация технологических режимов и обновление передового оборудования постоянно расширяют область ее применения и усиливают технические преимущества.
Учитывая общую отраслевую тенденцию к созданию все более компактной, высокоэффективной и интеллектуальной электронной аппаратуры, технология SMT сохранит доминирующую позицию в сфере сборки электронных узлов на долгую перспективу и будет продолжать определять последовательную модернизацию всей глобальной электронной отрасли.
