Drönarantenner är radioantenner som är speciellt utformade för kommunikation och styrning av obemannade luftfarkoster. Dessa antenner tar emot och sänder trådlösa signaler, vilket säkerställer stabil kommunikation mellan drönaren och markstationer eller andra enheter.
Typer och funktioner hos drönarantenner
- Grundläggande klassificering
Drönarantenner kategoriseras främst i rundstrålande antenner, riktade antenner och smarta antenner baserat på applikationskrav. Rundstrålande antenner är lämpliga för kommunikationsscenarier som kräver heltäckande täckning, såsom markkontrollkommunikation under drönarens start och landning. Riktningsantenner koncentrerar energin i specifika riktningar, vilket förbättrar effektiviteten och stabiliteten i långdistanskommunikation, och används vanligtvis för drönarinspektion, kartläggning och kartläggningsuppgifter. Smarta antenner justerar dynamiskt strålriktningen för att undertrycka flervägseffekter och undvika störningar, vilket förbättrar kommunikationskvaliteten i komplexa miljöer. - Kärnfunktioner
De primära funktionerna hos drönarantenner omfattar signalöverföring och -mottagning, frekvensbandstäckning, polarisationsmatchning och förstärkningskontroll. Signalöverföring och -mottagning utgör antennens grundläggande funktion och ansvarar för att överföra data från UAV till markstationen samtidigt som den tar emot kommandon från den. Frekvensbandstäckningen avgör antennens operativa frekvensområde, och valet av lämpligt band är avgörande för olika tillämpningsscenarier. Polarisationsmatchning säkerställer optimal signalöverföringseffektivitet och minimerar signalförluster. Förstärkningskontroll optimerar kommunikationsräckvidden och störningsmotståndet genom att justera antennens strålningsintensitet.
Drönarantenner består vanligtvis av flera viktiga komponenter: strålare, överföringsledning och skyddshölje.
- Strålare: Strålaren är antennens viktigaste komponent och omvandlar elektromagnetisk energi till radiovågor i rymden eller vice versa. Denna process ligger till grund för drönarens långdistanskommunikationsförmåga.
- Transmissionsledning: Transmissionsledningen ansluter strålare till UAV:s kommunikationssystem och överför signaler mellan dessa komponenter. Dess kvalitet och prestanda påverkar direkt signalöverföringens effektivitet och stabilitet.
- Skyddshölje: Skyddshöljet omsluter strålare och transmissionsledning och skyddar främst antennen mot skador under flygning.
Vanliga material och processer för drönarantenner
Vanliga material:
FR4 (fiberförstärkt polymer):
Egenskaper: FR4 är ett vanligt förekommande material för kretskort (PCB) som erbjuder utmärkt elektrisk isolering, mekanisk hållfasthet och bearbetbarhet. Lämpligt för kommunikation med medel- och lågfrekvens.

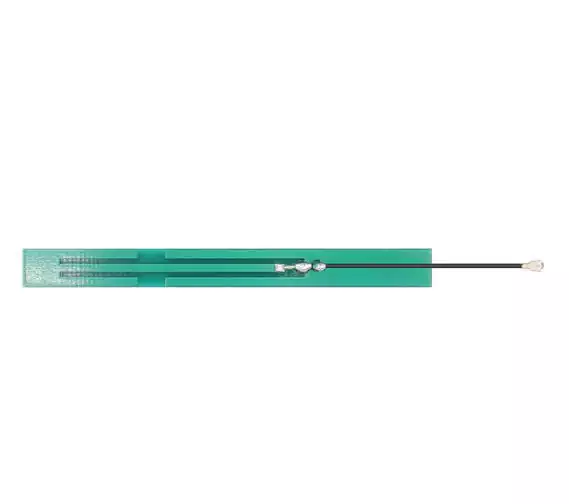

Användningsområden: Används vanligtvis i standardmikrostripantenner och vissa lågkostnadsantenner för små UAV.
PTFE (polytetrafluoreten):
Egenskaper: PTFE har exceptionell hög temperaturbeständighet, korrosionsbeständighet och låga förlustvärden, vilket gör det lämpligt för högfrekvent signalöverföring. Jämfört med FR4 har PTFE en lägre dielektricitetskonstant, vilket ger överlägsen signalöverföringsprestanda.
Användningsområden: Används ofta i högpresterande mikrostripantenner eller drönartillämpningar som kräver minimala signalförluster, särskilt inom högfrekvensområden som 5G och satellitkommunikation.
Aluminiumplåt:
Egenskaper: Aluminium är lätt och har utmärkt elektrisk ledningsförmåga. Det används ofta som antennens bakplan för storskaliga eller riktade antenner för att underlätta reflektion och förstärkning.
Användningsområden: Används vanligtvis i strukturella komponenter i riktningsantenner med lång räckvidd, såsom satellitkommunikationssystem.
Kopparbaserade material:
Egenskaper: Koppar har låg elektrisk resistans och utmärkt ledningsförmåga, vilket gör det idealiskt för högfrekventa och ultrahögfrekventa antennkonstruktioner för att minimera signalförlusten.
Användningsområden: Används ofta i högfrekventa antenner, såsom fasstyrda antennsystem, där överlägsen signalöverföringsprestanda är avgörande.
Kompositmaterial:
Egenskaper: Kompositmaterial (t.ex. kolfiber- eller glasfiberförstärkt plast) har ett fördelaktigt förhållande mellan styrka och vikt samt korrosionsbeständighet, vilket gör dem lämpliga för drönarantenners höljen eller stödkonstruktioner.
Användningsområden: Används för tillverkning av lätta men strukturellt robusta externa komponenter för drönarantenner.
Vanliga tillverkningsprocesser:
Mikrostripteknik:
Princip: Mikrostripantenner överför signaler genom att ansluta antennledaren till substratets metallskikt via mikrostripleder. Mikrostripantenner erbjuder fördelar som enkel struktur, lätt integration och okomplicerad tillverkning.
Användningsområden: Används i stor utsträckning i kommunikationssystem för små och mikro-UAV:er, särskilt lämpliga för applikationer med stränga vikt- och volymbegränsningar.
Tillverkningsprocess för kretskort (PCB):
Princip: Använder PCB-tillverkningstekniker för att trycka antennmönster på substrat, vanligtvis används för tillverkning av mikrostripantenner. Denna process möjliggör massproduktion via automatiserade linjer till relativt låg kostnad.
Användningsområden: Lämplig för antenner som arbetar i lägre frekvensband eller för drönartillämpningar som kräver specifika antenndimensioner och -former.
Ytmonteringsteknik (SMT):
Princip: Använder ytmonteringsteknik för att montera antennkomponenter (t.ex. radiofrekvenskomponenter) på ett kretskort, monterade med precision av automatiserade placeringsmaskiner.
Användningsområden: Denna process passar kompakta UAV:er, särskilt sådana som kräver antennsystem med integrerade multifunktionella funktioner.
Metallformnings- och fräsningsprocesser:
Princip: Precis tillverkning av metallantennkomponenter via fräsning eller laserskärningstekniker, särskilt lämplig för riktningsantenner och storskalig antennproduktion.
Användningsområden: Används vanligtvis för större antenner som kräver hög förstärkning, såsom satellitantenn för långdistanskommunikation eller högförstärkande antenner.
Fasstyrd arrayteknik:
Princip: Fasstyrda arrayantenner justerar snabbt strålriktningen genom att modulera fasen för flera antennelement. Tillverkningen kräver högprecisionsdesign och integrationstekniker.
Användningsområden: Används i stor utsträckning i avancerade UAV-system, särskilt för högfrekvent kommunikation eller radarapplikationer som kräver dynamisk strålstyrning.
3D-utskriftsteknik:
Princip: Tillverkar antenngeometrier direkt med hjälp av 3D-utskrift, lämpligt för komplexa strukturer eller anpassade krav. Material som används kan vara plast, metall eller kompositmaterial.
Användningsområden: Lämplig för snabb prototypframställning och småskalig specialproduktion, särskilt inom antenndesign för specialanpassade UAV:er.
Drönarantenner spelar en avgörande roll för att säkerställa stabil kommunikation och uppdragets genomförande. Med den pågående tekniska utvecklingen fortsätter antenndesign och tillverkningsprocesser att optimeras för att möta allt mer effektiva och komplexa applikationskrav. I framtiden kommer drönarantenner att spela en ännu viktigare roll inom olika sektorer.
