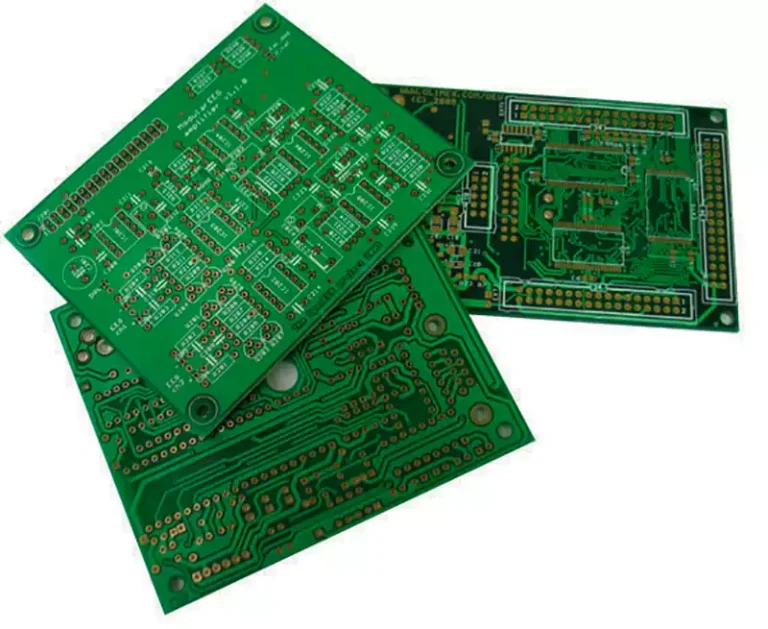

kretskort prototyp är i huvudsak ett tidigt prov på produkten, med syftet att testa designkonceptet och undersöka dess genomförbarhet. Även om de flesta prototyper endast tillverkas för att testa grundläggande användarfunktioner, måste PCB-kortprototyper fortfarande ha en viss grad av funktionalitet, eftersom PCB-prototyputveckling görs för att testa designens övergripande funktionalitet.
En kretskort prototyp eller en lågkostnadsprototyp av ett PCB-kort är en liten enhet som används för att ansluta elektroniska komponenter för att säkerställa att en produkt fungerar smidigt. Denna process avgör om den föreslagna PCB-konstruktionen kommer att utföras som förväntat, vilket avslöjar eventuella fel och gör det möjligt för konstruktören att göra nödvändiga ändringar. I detta skede introducerades också andra förbättringar eller alternativa lösningar som konstruktören kunde ha tänkt på. Storskalig produktion av en ny produkt kan inte skiljas från prototyptjänster för kretskort, som inte kan påbörjas utan en prototypdesignfas.
kretskort prototyp design ehöver inte nödvändigtvis upptäcka några fel, eftersom designen ibland är perfekt. Efter att prototypkortet har färdigställts ansluts produktens elektroniska komponenter till PCA (Printed Circuit Assembly), vanligtvis med hjälp av lödning. Därefter kan tillverkare eller kunder lämna sina synpunkter på kretskortet och eventuella andra förslag/förbättringar. Designers av prototyptjänster för kretskort bör alltid vara beredda på alla möjliga utfall, så eventuella omarbetningar i detta skede bör inte betraktas som en extra kostnad. Att hoppa över prototypdesignen och delta i storskalig produktion av prototypkretskort kommer bara att leda till att de misslyckas, och det kommer definitivt att vara katastrofalt i termer av slöseri med energi, tid och pengar.
Följande är de allmänna stegen i tillverkningen av kretskort prototyp. Den första typen kallas breadboard-testning eller principbevis. Detta kontrollerar om logiken bakom kretskort prototyp kan implementeras. Nästa steg är att kontrollera den förväntade storleken (önskad storlek) på kretskort prototyp. Efter detta steg genereras en visuell modell, och om den godkänns börjar det sista steget med funktionalitet och utseende. Det resultat som uppnås i detta skede är den närmaste approximationen till det faktiska prototypkortet. Vanligtvis är simulering av strömmen i kretskortet och kretsens tillstånd de två viktigaste processerna vid prototypdesign av kretskort. Faktiska komponenter och material kan endast implementeras för den slutliga modellen eller prototypen innan simuleringssystemet fungerar som önskat.
Teknikens och datoriseringens framsteg har banat väg för bekväm produktion av kretskort över hela världen. Prototypdesign är ett modernt system som används för ekonomisk och effektiv tillverkning av kretskort, som främst består av större elektroniska komponenter.
Prototyper är inte vanliga produkter som kopiatorer, och användarna kan enkelt använda dem. kretskort prototyp måste undersökas innan de används. Som ett modernt och prisvärt projekt och investering krävs det mycket erfarenhet för att bedöma utrustningen innan den anskaffas.
Viktiga specifikationer för tillverkning av kretskort prototyp
Storlek: Kostnaden för kretskort är relaterad till ytan, och utrymmet bör planeras på ett rimligt sätt för att minska kostnaderna. Samtidigt bör man vara uppmärksam på oregelbundna former, som lätt kan orsaka materialspill. Små rektangulära kretskort har högre kostnader.
Lager: Lager är ett viktigt uttryck för komplexitet, och flerlagers kretskort är som staplade motorvägar som möjliggör överlappande elektriska anslutningar.
Materialtyp: Det vanligt förekommande FR-4-materialet består av glaseepoxiharts. Vid konstruktion av höghastighets- eller RF-kort bör man vara uppmärksam på materialets dielektriska egenskaper och tjocklek.
Kretskortets tjocklek: Välj kärnstorlek baserat på antalet kopparlager för att bestämma tjockleken. Speciella miljöer kan kräva specifika tjocklekar, med ett minimum på 0,4 millimeter.
Ytbehandling: Elektroplätering av pad förbättrar lödbarheten och omfattar vanligtvis bly- eller blyfri HASL- och ENIG-elektroplätering. Den senare har bättre oxidationsbeständighet och ytjämnhet och är lämplig för stora BGA-komponenter.
Impedanskontroll: Kretskort med trådlösa funktioner måste specificera impedanskontroll, som påverkas av olika faktorer och är avgörande för att optimera den trådlösa antennens prestanda, vilket kan öka tillverkningskostnaderna.
Minsta bredd/avstånd: Det handlar om koppartrådens bredd och avstånd, och om toleransstandarderna inte uppfylls kan det uppstå problem. Kopparresurserna bör utnyttjas på ett rimligt sätt.
Hålstorlek: Storleksinställningen för hål och genomgångar på kretskort. Även om små storlekar sparar utrymme är de svåra att tillverka, har strängare borrtoleranser och är benägna att orsaka spill.
Lödmask: förhindrar lödbryggor och kortslutningar, med flera färger att välja mellan. Den kan ändra färg under produktionen och måste väljas med omdöme.
Screentryck: används för att registrera Kretskort information, LPI-tryck kan ge högre upplösning, men priset är något högre.
Minsta avstånd: avser avståndet mellan intilliggande stift på elektriska komponenter. Om avståndet är för litet påverkar det produktionen och kostnaden. Specifik förpackning är mer utmanande under prototyptillverkning eller manuell montering.
Tandformat hål: Används för att installera mallar eller PCB-konstruktioner på andra PCB-kort.
ROHS-överensstämmelse: Under produktionen är det nödvändigt att tydligt informera tillverkaren om kraven för att undvika att icke-överensstämmande komponenter blandas in i konstruktionen.
Betydelsen av kretskort prototyp i tillverkningsprocessen:
Påskynda den totala produktionen:
Högprecisa kretskort prototyp hjälper till att minimera möjliga iterationer och omarbetningar under produktionsfasen. Prototypdesign möjliggör tidig upptäckt av fel, vilket ger tillverkarna tillräckligt med tid att korrigera dem innan den faktiska produktionen påbörjas. Dessutom är det mer sannolikt att tillverkarna kommunicerar med kunderna och hjälper dem att förstå viktiga designelement med hjälp av prototyper. Faktum är att kunderna också kan begära ändringar eller modifieringar, vilket kan vara tidskrävande i de senare stadierna av produktionen.
Påskynda den totala produktionen:
Högprecisa kretskort prototyp hjälper till att minimera möjliga iterationer och omarbetningar under produktionsfasen. Prototypdesign möjliggör tidig upptäckt av fel, vilket ger tillverkarna tillräckligt med tid att korrigera dem innan den faktiska produktionen påbörjas. Dessutom är det mer sannolikt att tillverkarna kommunicerar med kunderna och hjälper dem att förstå viktiga designelement med hjälp av prototyper. Faktum är att kunderna också kan begära ändringar eller modifieringar, vilket kan vara tidskrävande i de senare stadierna av produktionen.
Testning:
PCB-prototypningsprocessen är inte bara en slumpmässig felupptäcktsprocess. Å andra sidan är det ett kritiskt steg som innefattar flera testprocesser, såsom temperaturförändringstest, effektförändringstest, slaghållfasthetstest etc. Alla dessa tester kontrollerar kretskortets förmåga att fungera under tuffa miljöförhållanden. Konstruktörerna inspekterar också noggrant alla komponenter och deras funktioner för att säkerställa att de fungerar som förväntat. Denna lilla inspektion möjliggör snabbare och mer exakt tillverkning av kretskort i den faktiska produktionen.
1) PCB-design
Prototypdesign kan hjälpa ingenjörer att upptäcka fel tidigt i utvecklingsprocessen. Ju mer exakt designen är, desto bättre förberedd är felidentifieringen, vilket kan minimera designkostnaderna och förkorta projekttiden.
2) Funktionstestning
Det finns vissa saker som är effektiva i teorin, men inte i praktiken. Exakta PCB-kort kan hjälpa till att utvärdera teoretiska värden och kontrollera om de förekommer i faktiska värden. kretskort prototyp kan inspektera och utvärdera vissa funktioner hos produkter.
3) Tillståndstestning
Många produkter måste användas i speciella miljöer, så PCB-produkter måste genomgå lämpliga tester för att säkerställa normal drift i miljön. Prototyper genomgår till exempel vanligtvis temperaturförändringstestning, effektförändringstestning, slaghållfasthetstestning och så vidare.
4) Slutlig produktdesign
PCB-prototyper hjälper till att avgöra om produkten eller förpackningsplanen för den slutliga PCB-designen behöver justeras. För ovanstående ändamål kan exakta PCB-prototyper förenkla andra processer avsevärt och hjälpa ingenjörer att förbereda produktionsplaner.
Minimera kostnaderna:
Tidig upptäckt av fel hjälper tillverkare att enkelt och snabbt korrigera dem till lägsta kostnad. Detta är inte fallet när fel upptäcks under produktionsfasen. Att upptäcka konstruktionsfel i senare skeden kräver enorma resurser för att åtgärda dem. Detta kommer i sin tur att påverka projektets budget och tidsplan fullständigt. Dessutom gör prototypdesign av kretskort det möjligt för tillverkare att i förväg ordna material och komponenter enligt konstruktionsspecifikationerna. De kan också hitta och testa kostnadseffektiva komponenter, material och monteringsmetoder. Sammantaget minimerar prototyputveckling sista minuten-stress vid materialanskaffning samtidigt som det gör det möjligt för dem att fatta lämpliga beslut om tillverkningsmetoder.
1) Fullständig testning:
PCB-prototyper kan hjälpa PCB-designingenjörer att snabbt och noggrant testa designproblem. Utan detta skulle det ta längre tid att upptäcka designfel, och om de inte levereras i tid kan det leda till missnöjda kunder och resultera i intäktsförluster.
2) Kunderna ser produkten i förväg för bättre kommunikation.
Kunderna vill vanligtvis se produkten vid flera tillfällen under tillverkningsprocessen, och att tillhandahålla prototyper som hjälpmedel kan bidra till att bättre förmedla designen. Det kan också minimera kommunikationen med kunderna och den tid som krävs för kunderna att begära omdesign.
3) Minimera omarbetningar i största möjliga utsträckning.
Testning av PCB-prototyper kan inspektera och testa kretskort innan de sätts i produktion, vilket minskar omarbetningar. Om defekta produkter sätts i produktion tar det längre tid och medför högre kostnader i senare skeden.
4) Upptäcka designfel
Ju tidigare ingenjörerna upptäcker designfel, desto tidigare kan de repareras och desto lägre blir reparationskostnaden. Ju senare problemet upptäcks, desto högre blir reparationskostnaden. Om problemet kvarstår fram till full produktion kan det störa budgeten. Genom högkvalitativa PCB-prototyptjänster kan designfel snabbt och noggrant upptäckas och lösas, vilket kan minska kostnaderna på lång sikt.
PCB-kortprototypansökan
Kretskort som kopplar samman komponenter genom olika relaterade kretsar är kärnan i många olika elektroniska enheter som vi använder varje dag. De finns i många olika varianter som gör att de kan fungera i olika situationer. PCB är en komponent i elektroniska produkter som används i nästan alla branscher. Du hittar dem inom konsumentelektronik, medicinsk utrustning, bildelar, industriell utrustning, belysningsteknik, flyg- och rymdinstrument och mycket mer.
I takt med att människor fortsätter att innovera och skapa fler nya elektroniska enheter har PCB-kort blivit vanligare. Det är just i utvecklingen av dessa nya produkter som prototyper av PCB-kort är mest användbara. Om ditt projekt innefattar någon av följande situationer bör du överväga att skapa en prototyp:
Ny produkt – När ditt projekt innefattar utveckling av en ny produkt bör du använda prototypdesign av PCB-kort. Om det inte finns någon prototypdesign kan du kanske inte upptäcka eventuella befintliga problem, vilket kan leda till allvarligare problem eller vara svårare att åtgärda. Även om ditt projekt är mycket likt ett projekt som du redan har slutfört framgångsrikt kan prototyputveckling fortfarande vara till hjälp. Många olika faktorer kan påverka prestandan och prototypdesignen för en enhet, vilket gör att du snabbt och ekonomiskt kan identifiera eventuella faktorer som behöver justeras.
Kvalitets- och designtestning – Om du vill genomföra kvalitetstestning eller designgranskning bör du beställa kretskort prototyp. En kortare tillverkningstid gör att du kan börja granska eller testa snabbare och minskar dina totala kostnader. kretskort prototyp ger dig en korrekt bild av slutproduktens prestanda. De gör det möjligt för dig att validera kvalitet och prestanda innan du investerar i större standardproduktioner, vilket hjälper dig att slutföra projekt snabbare eller mer kostnadseffektivt.
Komplexa komponenter – Om ditt projekt innehåller flera kretskortbaserade komponenter bör kretskort prototyp användas. Fler komponenter kan innebära mer funktionalitet, men också fler potentiella fel. För dessa mer komplexa projekt är prototyputveckling särskilt användbart eftersom det hjälper till att snabbt identifiera vilka komponenter som inte fungerar korrekt. Genom att beställa ett kretskort i taget kan du spendera mindre tid på att testa och korrigera problem och spara pengar.
Modelleringssyfte – Om en fysisk design ska presenteras utan att kretskortet behöver fungera, bör en prototyp användas. I vissa fall kanske du vill ha en designmodell för att illustrera hur den fungerar. I dessa fall behöver du inte ett fullt fungerande kretskort. Du behöver bara återge designen korrekt. Att använda kretskort prototyp för denna visuella effekt är mer kostnadseffektivt än att använda standardproduktionskort.
