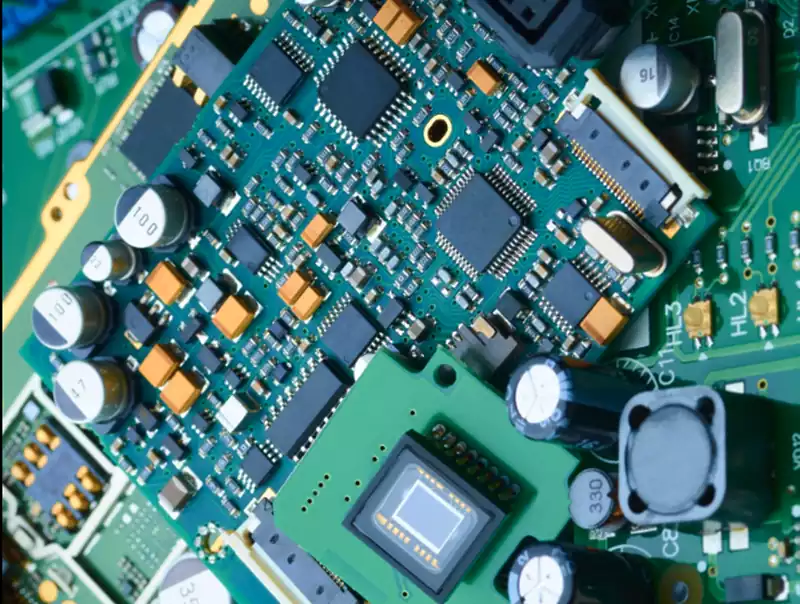

Vad är PCBA? PCBA står för Printed Circuit Board Assembly (kretskortsmontering). Det handlar inte bara om ett enkelt kretskort (PCB), utan innebär att elektroniska komponenter (såsom ytmonterade komponenter, SMT, och genomgående komponenter, DIP) monteras på kretskortet och bildar ett komplett kretssystem genom processer som lödning.
Vad är skillnaden mellan kretskort och kretskortsmontering?
Ett PCB är det råa, obestückade kretskort, medan en pcba är den färdiga kretsen som är redo för omedelbar drift. Ett PCB fokuserar på den fysiska utformningen av kretsbanor, medan en kretskortsmontering är den funktionella kretsen som innehåller komponenter. En enkel minnesregel är: PCB + komponenter + lödning = kretskortsmontering. Faktum är att en PCB-kretskortmontering inte kan existera utan ett PCB – PCB:et är det första steget, och kretskortsmontering byggs på det.
Viktiga skillnader mellan PCB och kretskortsmontering:
| Aspekt | kretskort | kretskortsmontering |
| Definition | Kretskort med friliggande, omonterade komponenter som möjliggör elektriska anslutningar | Ett kretskort med elektroniska komponenter monterade på sig utgör en fungerande krets. |
| Funktion | Mekaniska fästen och elektriska ledningar för komponenter | Utföra specifika elektroniska funktioner |
| Komponent | Inget (tomt kretskort) | Alla nödvändiga elektroniska komponenter (motstånd, kondensatorer, integrerade kretsar osv.) |
| Utseende | Ett plant kretskort med ledande banor, anslutningspunkter och genomgångshål | Ett kretskortsmontering utrustat med olika elektroniska komponenter |
| Tillverkning | Etsa bort kopparskiktet på substratet; applicera lödmaskskiktet. | Placera och löd komponenterna på kretskort (ytmontering, genomgående montering) |
| Testning | Kontinuitets- och kortslutningsprovning av kopparledningar | Omfattande tester (ICT, funktionstester) för att säkerställa korrekt funktion |
| Scen | Sockel/pedestal | Färdigställda/fungerande kretsar |
| Ansökan | För användning i de tidiga konstruktionsfaserna, vid prototypframställning och för validering av kretsar | För slutprodukter som smartphones, datorer och industriell elektronik |
Vad är PCBA tillverkning? Tillverknings processen för kretskortsmontering består av flera steg i följd för att slutföra tillverkningen, och är huvudsakligen uppdelad i flera huvudsakliga arbetsflöden: SMT-montering → DIP-insättning → PCBA-testning → konform beläggning.
Arbetsflöde för kretskortsmontering:
SMT-montering
SMT-montering är det inledande steget i tillverkningen av kretskort och omfattar flera precisionsmoment: Först måste den kylförvarade lödpastan tinas upp. När den har återfått rumstemperatur blandas den noggrant för hand eller med hjälp av automatisk omrörningsutrustning för att säkerställa att pastans homogenitet uppfyller tryckstandarderna. Den bearbetade lödpastan appliceras sedan jämnt på schablonytan.
Med hjälp av en skrapans riktade rörelse läggs pastan ut med precision genom schablonens öppningar på de avsedda padsen på kretskort. Omedelbart efter tryckningen utför SPI-utrustning (Surface Mount Inspection) en tredimensionell tjocklekskontroll. Denna utrustning övervakar kritiska parametrar såsom lödpastans volym, höjd och förskjutning i realtid, vilket ger datastöd för processkontroll.
Under komponentplaceringsfasen identifierar höghastighetsplaceringsmaskiner elektroniska komponenter i matningsmagasinen med hjälp av bildbehandlingssystem, vilket möjliggör högprecisionsplacering med hastigheter på tiotals till hundratals komponenter per sekund och en positioneringsnoggrannhet på ±0.05 mm. De monterade kretskorten går sedan vidare till reflow-lödningsprocessen.
I en kväveskyddad uppvärmningsmiljö passerar de fyra temperaturzoner: förvärmning, uppvärmning, omsmältning och kylning. Denna sekvens framkallar fasövergångar i lödpastan – torkning, smältning, vätning och stelning – vilket slutligen bildar tillförlitliga intermetalliska bindningar. Efter lödningen genomgår hela kortet en AOI (automatiserad optisk inspektion) med hjälp av multispektral bildteknik för beröringsfri verifiering av komponentplacering, polaritet, koplanaritet och lödkvalitet, vilket ger en inspektionsnoggrannhet på 5 μm-nivå.
Fel som bryggbildning, tombstoning eller felinriktning som upptäcks av AOI kräver manuell eller automatiserad omarbetning vid särskilda stationer. Omarbetningsprocessen omfattar borttagning av komponenter, rengöring av paddar, omplacering och sekundär lödning. Omarbetningsstationer med varmluft möjliggör skadefri avlödning genom precis temperaturkontroll. Hela SMT-produktionsprocessen måste genomföras i ett renrum av klass 10 000, med en omgivningstemperatur på 23 ± 3 °C och en luftfuktighet på 45 % ± 10 % RH för att säkerställa lödkvalitet och produktpålitlighet.
DIP-komponentmontering
DIP-komponentmonteringsprocessen omfattar flera kritiska steg, inklusive insättning, våglödning, ledningstrimning, efterlödningsbearbetning, rengöring av kretskort och kvalitetskontroll. Dessa steg bildar tillsammans det kompletta arbetsflödet för DIP-montering.
PCBA testning
PCBA testning omfattar flera olika aspekter, däribland ICT-testning, FCT-testning, åldringstester och vibrationstester. Dessa testmetoder har direkt inverkan på produktens övergripande prestanda och kvalitet. ICT-testning granskar till exempel främst lödningens hållbarhet och kretsarnas kontinuitet för att säkerställa lödkvaliteten. FCT-testning fokuserar däremot på en omfattande verifiering av kretskortsmontering in- och utgångsparametrar, vilket bekräftar överensstämmelse med designspecifikationer och prestandamått. Genom dessa tester säkerställer vi att varje kretskortsmontering uppfyller förutbestämda kvalitetsstandarder, vilket lägger en robust grund för efterföljande produktionssteg.
PCBA-konform beläggning
Som en kärnprocess som säkerställer elektroniska kretsars tillförlitlighet förbättrar PCBA konform beläggning kretskortets motståndskraft mot miljömässig korrosion avsevärt genom att bilda ett skyddande skikt. Denna process använder en stegvis appliceringsmetod: först sprutas ett jämnt lager på ena sidan (sida A) av kretskortet, följt av ett förhärdningssteg för att uppnå initial yttorkning. Efter att kretskortet har vänts tillämpas samma process på den motsatta sidan (sida B). Beläggningen härdas sedan fullständigt genom 24 timmars naturlig härdning vid omgivningstemperatur.
Under tillverkningen övervakar en lasertjockleksmätare kontinuerligt beläggningens tjocklek för att säkerställa att den håller sig inom processintervallet 100–300 μm. Klimatkontrollsystem upprätthåller strikta parametrar på ≥16 °C och <75 % relativ luftfuktighet i arbetsområdet, kompletterat med ett dammfritt reningssystem (renhetsklass ≥ISO klass 7) för att förhindra partikelkontaminering. Kretskort som genomgår denna tredubbla skyddsbehandling uppnår enastående övergripande prestanda: genombrottsspänningen ökar till ≥5 kV, vattenabsorptionsgraden minskar till <0.5 % och ingen läckage uppstår ens efter 72 timmar under förhållanden med hög temperatur och hög luftfuktighet (85 °C/85 % RH). Detta gör dem särskilt lämpliga för krävande tillämpningar såsom fordonselektronik och industriella styrsystem.
Testprocedurerna för PCBA anpassas vanligtvis efter kundspecifika testplaner, och det grundläggande arbetsflödet består av:
Programmering → ICT-testning → FCT-testning → Åldringstestning
- Programmering
Efter lödningen på framsidan påbörjar ingenjörerna programmeringen av mikrokontrollerna på kretskort för att aktivera specifika funktioner. - ICT-testning
Vid ICT-testning används främst testprober som ansluts till kretskorts testpunkter för att kontrollera kretsens kontinuitet, upptäcka kortslutningar och bedöma lödningens kvalitet. Denna metod erbjuder hög noggrannhet, tydliga resultat och bred tillämpbarhet. - FCT-testning
FCT-testning utvärderar miljöparametrar, elektriska egenskaper (ström/spänning) och mekaniska påfrestningar (tryck) på kretskort. Denna omfattande utvärdering säkerställer att alla kortparametrar uppfyller konstruktörens specifikationer. - Åldringstest
Åldringstestet simulerar användarscenarier genom att kontinuerligt driva kretskortsmontering utan avbrott. Detta upptäcker svåridentifierade defekter och utvärderar produktens livslängd, vilket säkerställer dess stabilitet.
Efter en serie PCBA-tester kan kretskortsmontering som klarar inspektionen märkas som godkända. De förpackas sedan och skickas iväg.
