Lödmasken fungerar som ett oumbärligt skyddande skikt på ytan av FR4-kretskort och ger inte bara en definierad estetisk färg utan fyller också viktiga funktioner såsom isolering, förhindrar lödbryggor och skyddar kopparfolie. Inför olika färger som rött, blått, grönt och svart undrar konstruktörer och specifikatörer av elektronisk utrustning ofta om dessa val påverkar kretskortets grundläggande prestanda. Vissa uppfattar färgen som rent kosmetisk och förbiser de subtila prestandakonsekvenserna som härrör från underliggande skillnader i materialets sammansättning. I själva verket är valet av lämplig lödmaskfärg avgörande för att balansera estetik och funktionalitet i olika aspekter, från högfrekvent signalöverföring till värmeavledning.
Lödmasken kärnfunktioner

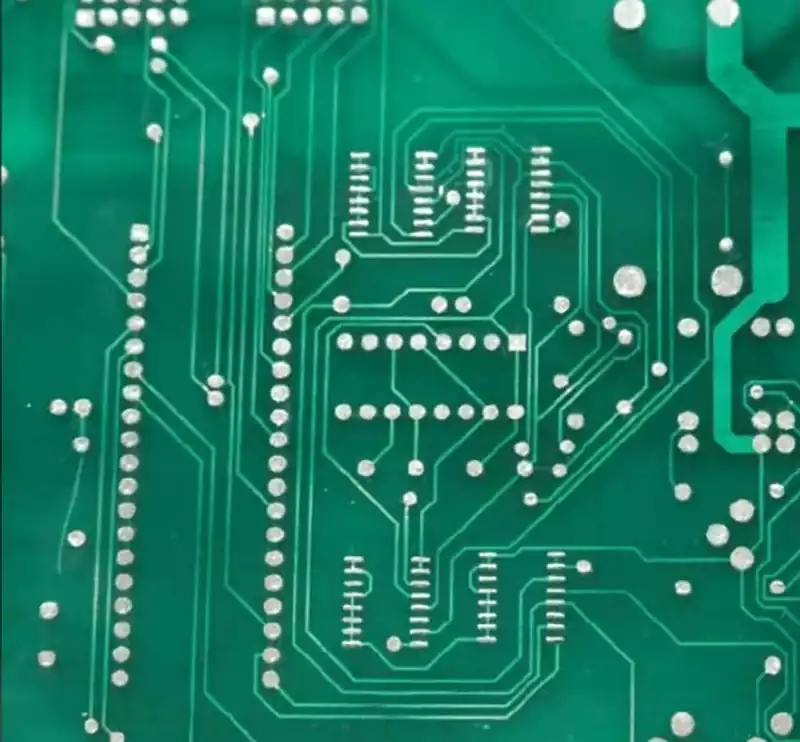

Lödmasken – en isolerande beläggning som trycks på kopparfoliens yta på FR4 kretskort – fungerar inte bara som dekoration utan skyddar i grunden kretskortets tillförlitlighet och tillverkningsbarhet. Dess kärnfunktioner kan sammanfattas enligt följande: För det första, isoleringsskydd: isolerar intilliggande kopparspår för att förhindra kortslutningar orsakade av damm eller fuktinträngning. För det andra förhindrar den lödbryggor under våglödning och omsmältningsprocesser, vilket begränsar lödflödet till avsedda områden och säkerställer precisionsfogning. För det tredje skyddar den kopparspåren från oxidation och korrosion, vilket förlänger kretskortets livslängd. För det fjärde förbättrar den det mekaniska skyddet genom att minska skador på ytspåren från friktion eller stötar.
Bildandet av lödmasksfärger härrör från tillsatsen av färgpasta i lödresistbläcket. Formuleringarna för olika färger varierar, och materialets sammansättning och tillsatsförhållandet för färgpasta är viktiga variabler som påverkar FR4 kretskort prestanda. Bland konventionella lödmasksfärger dominerar grönt i branschen (mer än 80 %), följt av svart, rött, blått, gult och andra. Gröns dominans beror inte på överlägsen prestanda, utan på dess lägre pastakostnad, etablerade tillverkningsprocesser och optimala kontrast under AOI-inspektion, vilket underlättar felupptäckt under produktionen. Alternativa färger tjänar differentieringsbehov: svart passar in med premiumelektronisk estetik, medan rött och blått skiljer funktionella moduler på kretskort.
Lödmaskens färgs inverkan på FR4 kretskort prestanda
1.Dielektriska egenskaper
Dielektriska egenskaper (dielektricitetskonstant Dk, dielektrisk förlust Df) utgör centrala mått som påverkar högfrekvent signalöverföring i FR4-kretskort. Som ytbeläggningsskikt påverkar lödmaskens bläcks dielektriska egenskaper direkt signalöverföringens kvalitet. Skillnaderna i dielektriska egenskaper mellan lödmaskinsbläck i olika färger beror främst på färgämnenas sammansättning – oorganiska pigment (t.ex. titandioxid, kimrök) har markant olika dielektriska egenskaper jämfört med organiska pigment.
Gröna, blå och röda lödresistfärger använder främst oorganiska oxidpigment (t.ex. kromgrönt för grönt, koboltblått för blått). Sådana pigment uppvisar vanligtvis dielektriska konstanter mellan 3,0 och 3,8, med dielektriska förluster under 0.02. Denna kompatibilitet med de dielektriska egenskaperna hos FR4-substratet (Dk 4.2–4.8, Df < 0.02), vilket innebär att de inte orsakar någon betydande störning av högfrekvent signalöverföring. Svarta lödmaskfärger använder däremot främst kolsvart pasta. Som ledande fyllmedel höjer kolsvart den dielektriska konstanten (som potentiellt kan nå 4.0–4.5) och ökar den dielektriska förlusten (vissa produkter uppvisar Df > 0,03) även vid låga tillsatsförhållanden. I högfrekventa applikationer (t.ex. 5G-millimetervågor, höghastighetsbussar) förvärrar svart lödmask signalförsvagning och överhörning, vilket försämrar överföringshastigheter och signalintegritet. Experimentella data visar att vid 25 GHz uppvisar FR4-kretskort med svart lödmask 15–20 % större signalförsvagning än de med grön lödmask.
2.Termisk prestanda
Den termiska effektiviteten hos FR4 kretskort beror främst på värmeledningsförmågan hos substratmaterialet och kopparfolien. Som ytbeläggning manifesteras lödmaskens termiska prestanda i dess värmestrålnings- och värmeabsorptionsförmåga, som är direkt kopplade till dess färgs optiska egenskaper – ljusa lödmasker uppvisar hög reflektionsförmåga och låg absorptionsförmåga, medan mörka lödmasker uppvisar motsatta egenskaper.
I scenarier med naturlig konvektion eller forcerad luftkylning uppvisar ljusa lödmasker (vita, gula, ljusgröna) en tydlig termisk fördel. Vita lödmasker uppvisar den lägsta solabsorptionsgraden (cirka 0.2–0.3) och den högsta termiska emissiviteten (cirka 0.8–0.9), vilket effektivt reflekterar extern värme samtidigt som den strålar ut värme som genereras internt i kretskort. Svart lödmask har däremot en solabsorptionsgrad på så högt som 0.8–0.9, vilket orsakar betydande absorption av extern värme och förhöjda temperaturer på kretskortets yta. Experimentella data visar att FR4-kretskort med svart lödmask har 8–12 °C högre yttemperaturer än kretskort med vit lödmask under identiska effektbelastnings- och omgivningsförhållanden. Inuti slutna, ljusfria utrustningar (såsom serverhöljen eller industriella styrmoduler) minskar dock frånvaron av extern belysning avsevärt lödmaskens färgs inverkan på värmeavledningen. Under dessa förhållanden bestäms värmeeffektiviteten främst av substratmaterialet och kopparfoliens layout, och temperaturskillnaderna mellan lödmasker av olika färger minskar till inom 2 °C.
3.Miljöbeständighet
Miljöbeständigheten hos FR4-kretskort (beständighet mot fuktig värme, ultraviolett strålning och kemisk korrosion) är nära relaterad till bashartset i lödresistfärgen, härdningsprocessen och färgpastans stabilitet. Skillnader i miljöbeständighet mellan lödresister av olika färger beror främst på färgpastans åldringsbeständighet.
Gröna lödmaskpastor (t.ex. kromgrön) uppvisar stark kemisk stabilitet, utmärkt beständighet mot UV-åldring och fuktig värme. Efter 1000 timmars åldring i fuktig värme (85 °C/85 % RH) ligger deras isolationsmotståndsförsämring fortfarande under 10 %, utan att någon blekning eller sprickbildning observerats. Röda och blå lödmaskpastor (t.ex. azorött, ftalocyaninblått) uppvisar svagare UV-beständighet och är benägna att blekna vid långvarig exponering utomhus. Deras fukt- och värmebeständighet är också marginellt sämre än den gröna pastan, vilket kan leda till att beläggningen blåsas upp efter åldring. Svarta lödmaskpastor med kolsvart uppvisar överlägsen UV-beständighet. Vissa lågkostnadsbläck använder dock sämre hartser, vilket resulterar i otillräcklig kemisk korrosionsbeständighet. Exponering för flussmedel, rengöringsmedel och andra kemikalier kan orsaka delaminering av beläggningen. Dessutom uppvisar gula lödmaskbläck den sämsta ljusbeständigheten och tenderar att gulna vid långvarig belysning. Detta försämrar inte bara den visuella identifieringen utan kan också åtföljas av en försämring av isoleringsprestandan.
4.Tillverkningsbarhet och inspekterbarhet
Lödmaskens färg påverkar produktionseffektiviteten och kvalitetskontrollen av FR4-kretskort. Även om detta inte direkt påverkar kretskortets funktionella prestanda, påverkar det produktionsutbytet och kostnaderna.
Grön lödmask är fortfarande branschstandard och ger en måttlig kontrast mot kopparfolie och kopparplattor. Under AOI (automatiserad optisk inspektion) möjliggör den en tydlig differentiering mellan spår, kopparplattor och maskområden, vilket underlättar upptäckten av defekter såsom kortslutningar, öppna kretsar och felaktig maskering. AOI-inspektionens avkastning kan överstiga 95 %. Svart lödmask har extremt låg kontrast mot kopparfolie, vilket gör det svårt att identifiera små defekter (såsom mikrokortslutningar eller bubblor i lödmasken) under AOI-inspektionen. Detta resulterar i en högre andel missade defekter, vilket vanligtvis kräver kompletterande röntgeninspektion, vilket i sin tur ökar produktionskostnaderna. Vita eller gula lödmasker ger visserligen hög kontrast mot padsen, men minskar tydligheten hos screentryckta tecken (vanligtvis svarta), vilket försämrar den efterföljande manuella inspektionen och komponentplaceringens noggrannhet. Dessutom har grönt lödmaskbläck den mest etablerade härdningsprocessen, som är kompatibel med de flesta PCB-produktionslinjer. Omvänt kräver härdningsparametrarna för vissa specialfärger (t.ex. fluorescerande eller anpassade nyanser) individuell kalibrering, vilket resulterar i förlängda produktionscykler och ökade kostnader.
Strategier för val av färg på lödmask under olika krav
1.Högfrekventa, höghastighetsapplikationer (5G, höghastighetsdatorer, millimetervågsapparater)
Kärnkrav: Låg dielektrisk förlust, minimal signaldämpning.
Rekommendationer för val: Prioritera gröna eller blå lödmasker; undvik svarta lödmasker. För differentierad estetik, överväg röda lödmasker med högrena oorganiska färgpastor, som säkerställer dielektrisk förlust Df < 0,025. Välj dessutom lödmasksfärger med låg förlust (t.ex. modifierade epoxihartssystem) för att ytterligare minska högfrekvent signalstörning.
2.Utomhusapplikationer med hög temperatur (bilelektronik, utomhuskommunikationsutrustning, PV-växelriktare)
Kärnkrav: Effektiv värmeavledning, UV-åldringsbeständighet.
Rekommendationer för val: Prioritera vita eller ljusgrå lödmasker för deras höga reflektionsförmåga för att minska yttemperaturen. Om både estetik och väderbeständighet krävs, välj högkvalitativa gröna lödmasker (med väderbeständiga färgpasta). Undvik svarta eller mörkbruna lödmasker för att förhindra överdriven intern temperatur i enheten orsakad av värmeabsorption.
3.Slutna utrustningsinteriörer (servrar, industriella styrmoduler, medicinsk utrustning)
Kärnkrav: Motståndskraft mot fuktig värme, hög tillförlitlighet, enkel inspektion.
Rekommendationer för val: Prioritera grön lödresist för balanserad tillverkningsavkastning och miljöbeständighet. För funktionell moduldifferentiering, använd grönt i kombination med blått eller rött (distinkta färger för separata moduler inom samma enhet) – detta underlättar montering och underhåll utan att kompromissa med prestandan. Svart lödmask kan användas i medicinsk utrustning eller servrar som kräver hög estetik, men då måste kolsvart pasta med låg förlust väljas.
4.Konsumentelektronik (smartphones, bärbara enheter, smarta hem-enheter)
Kärnkrav: Estetisk tilltalande, kompakt storlek, låg kostnad.
Rekommendationer för val: Färgerna kan väljas för att matcha varumärkets identitet (t.ex. svart för premium-smartphones, färgglada alternativ för smarta hushållsapparater). Svart lödmask bör dock undvikas på högfrekventa moduler (t.ex. RF-sektioner i mobiltelefoner). Välj dessutom tunna lödmaskfärger (20–30 μm tjocklek) för att minimera påverkan på enhetens dimensioner och samtidigt balansera värmeavledning och estetik.
Vanliga frågor
F1: Är grön lödmask det bästa valet för FR4 kretskort?
S1: Det är inte det absolut bästa valet, men det är det mest mångsidiga alternativet. Grön lödmask erbjuder balanserade dielektriska egenskaper och miljöbeständighet, med mogna tillverkningsprocesser och lägre kostnader. Den har utmärkt kompatibilitet med AOI-inspektion och uppfyller de flesta krav för medel- till lågfrekventa applikationer i standardmiljöer. I specialiserade scenarier, såsom högfrekventa eller utomhusförhållanden med hög temperatur, kan dock ljusare eller förlustfria alternativa lödmaskfärger vara att föredra.
F2: Komprometterar svart lödmask alltid högfrekvensprestandan hos FR4-kretskort?
A2: Inte nödvändigtvis; det beror i hög grad på formuleringen av lödmasktryckfärgen. Högkvalitativa svarta tryckfärger som använder kolsvart pasta med låg konduktivitet och modifierade epoxihartssystem kan kontrollera dielektriska förluster under 0,025, vilket ger minimal signalpåverkan under 10 GHz. Vid frekvenser över 25 GHz uppvisar dock även högkvalitativa svarta lödmasker en mer uttalad signaldämpning än gröna varianter och rekommenderas därför inte.
F3: Påverkar färgen på lödmasken isoleringsegenskaperna hos FR4-kretskort avsevärt?
S3: Under normala omständigheter är påverkan minimal, eftersom isoleringsegenskaperna främst bestäms av hartsbasmaterialet i lödmasksbläcket. Men färgpasta av sämre kvalitet kan försämra isoleringsprestandan. Vissa billiga röda eller gula lödmasksbläck innehåller till exempel färgpasta som är benägen att absorbera vatten, vilket kan leda till minskad isolationsmotstånd i långvariga fuktiga och varma miljöer. Svart lödmask med ojämn spridning av kolsvart kan skapa lokala ledande banor, vilket medför isoleringsrisker. Detta problem kan minskas genom att välja välrenommerade märken som uppfyller IPC-6012-standarderna.
F4: Måste FR4-kretskort för utomhusbruk uteslutande använda ljusfärgad lödmask?
A4: Det är inte absolut nödvändigt, men ljusfärgad lödmask förbättrar värmeavledningen och förlänger utrustningens livslängd. För utomhusutrustning som använder forcerad kylning (t.ex. fläktar, kylflänsar) med låg kretskorts effekttäthet är grön lödmask fortfarande lämplig. För enheter med hög effekttäthet som är beroende av naturlig konvektionskylning rekommenderas dock vit eller ljusgrå lödmask för att förhindra överdrivna temperaturer i samband med svarta varianter.
F5: Finns det någon betydande kostnadsskillnad mellan olika färger på lödmasker?
S5: Det finns kostnadsskillnader, där grön lödmask är den mest ekonomiska och specialiserade färger medför högre kostnader. Grönt lödmasksbläck har hög marknadspenetration med mogna råvaror och produktionsprocesser och kostar cirka 0,8–1,2 yen per kvadratmeter. Svarta, röda och blå varianter medför 20–50 % högre kostnader än gröna. Specialfärger som vita eller fluorescerande nyanser är betydligt dyrare – ungefär 2–3 gånger så dyra som gröna – och kräver längre ledtider för produktion.
F6: Påverkar lödmaskens färg den mekaniska hållfastheten hos FR4-kretskort?
S6: I princip ingen påverkan. Den mekaniska hållfastheten hos FR4-kretskort bestäms främst av substratet (glasfiberduk + epoxiharts), kortets tjocklek och kopparfolietäckningen. Lödmasklagret är endast 20–50 μm tjockt och är en flexibel beläggning, vilket gör dess inverkan på den totala mekaniska hållfastheten (böjmotstånd, draghållfasthet) försumbar. Hårdhetsskillnaden mellan lödmasker i olika färger är minimal, och alla uppfyller standardkraven för mekaniskt skydd.
