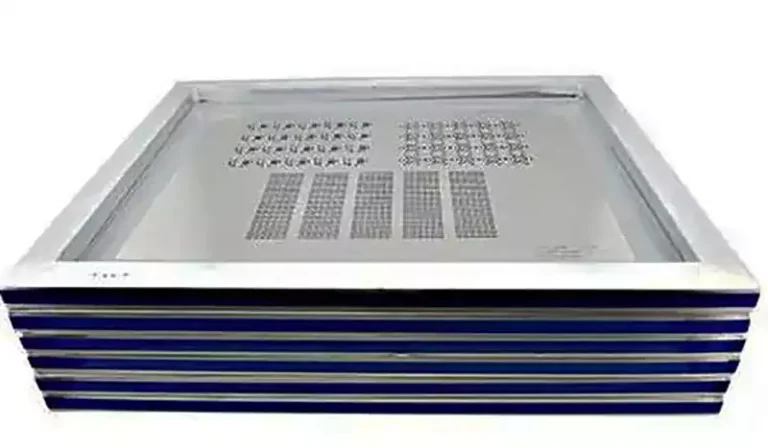

PCB stenciler, även kända som SMT-stenciler, SMT-mallar eller SMT-stenciler, är en oumbärlig komponent i SMT-processen (Surface Mount Technology). Deras huvudsakliga funktion är att med precision applicera lodpasta eller rött lim på PCB-kortets kontaktytor genom öppningarna, vilket skapar en stabil grund för placering och lödning av elektroniska komponenter.
Inom PCB-tillverkning används stenciler främst i placeringsprocessen, där de används för att applicera lodpasta på ytmonterade paket under lödningen. Genom att ha öppningar som är exakt anpassade till placeringsplattorna gör stencilen det möjligt för lodpastan att flöda exakt in i plattorna, vilket resulterar i en precis lödning. Följaktligen finns stencilskiktet i EDA-programvaran endast för ytmonterade komponenter, medan genomgående komponenter inte behöver detta skikt.
Vanliga stencilmått är: 37 cm × 47 cm, 42 cm × 52 cm, 55 cm × 65 cm, 60 cm × 65 cm, 65 cm × 65 cm och 73,6 cm × 73,6 cm. Vanligtvis kräver helt automatiserade lodpastaskrivare som används i SMT-monteringsproduktionslinjer en minsta stencilstorlek på 42 cm × 52 cm.
Vanliga schablontyper är: lödpastaschabloner, röda limschabloner, stegade schabloner, laserskurna schabloner och dubbelprocessschabloner. Specifikationerna för schablonens tjocklek varierar kraftigt, med vanliga alternativ som 0,8 mm, 1,0 mm, 1,2 mm, 0,13 mm, 0,15 mm, 0,18 mm, 0,2 mm, 0,25 mm och 0,3 mm. Bland dessa varierar tjockleken på stenciler för lödpasta vanligtvis mellan 0,05 mm och 0,15 mm, medan stenciler för rött lim i allmänhet mäter mellan 0,18 mm och 0,3 mm.
Stenciler för lödpasta:
Stenciler för lödpasta används i stor utsträckning inom SMT-monteringsanläggningar. Tillverkningsprocessen är inte fastställd, utan kräver flexibel justering av öppningsdimensionerna för att uppfylla specifika processkrav. För komponenter som kräver en betydande volym lödpasta undviks i allmänhet att öka stencilens tjocklek. Istället innebär lösningarna att man förstorar padstorleken och stencilens öppning. Detta beror på att alltför tjocka lödpastastenciler kan orsaka bearbetningsproblem, såsom kortslutningar i tätt packade IC-kretsar och liknande komponenter.
Röda pastastenciler:
Med den ökande miniatyriseringen av komponenter fasas röda pastastenciler gradvis ut i SMT-monteringsprocesser. För närvarande behålls de endast för kort som innehåller hög effektkomponenter och chip-enheter, såsom strömförsörjningskort.
Stegade stenciler:
Designfunktionen hos stegade stenciler är bildandet av två eller flera distinkta tjocklekar på en enda stensil. Denna design tillgodoser varierande krav på lödvolym för olika komponenter och rymmer elektroniska delar av olika storlek på ett enda kretskort samtidigt som lödkvaliteten bibehålls. För att uppnå precis kontroll av lödvolymen genom att trycka olika pastatjocklekar på samma stencilyta utvecklades stegade stenciler (dvs. STEP-UP lokal förtjockning och STEP-DOWN lokal förtunning).
Laserskurna stenciler:
Laserskurna stenciler tillverkas främst med maskin för att överföra exakta mängder lödpasta eller röd lödmask till angivna positioner på nakna kretskort. Operatörerna behöver bara designa öppningar och importera/exportera filer; laserskärmaskiner graverar sedan stencilerna enligt dessa specifikationer. Efterföljande polering förbättrar lödningsprestandan, vilket inte bara ger snabb produktion utan också överlägsen kvalitet.

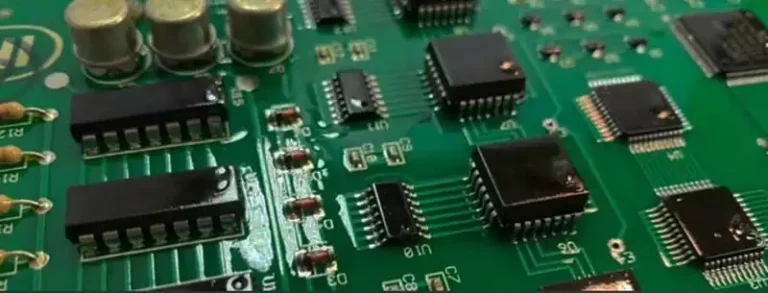

PCB stenciler viktiga roll i SMT-montering
Precis applicering av lodpasta: Stencils styr mängden och placeringen av lodpasta genom sin öppningsstorlek och placering, vilket säkerställer att varje pad får rätt mängd. Högprecisionsstenciler garanterar exakt tryckning av lodpasta i mitten av kuddarna, vilket minskar justeringssvårigheterna under placeringen och förbättrar placeringsnoggrannheten och effektiviteten. Omvänt kan dåligt tillverkade stencils eller dåligt utformade öppningar orsaka feljustering eller ojämn fördelning av lodpasta, vilket i allvarliga fall kan leda till lödningsfel.
Förbättrad produktionseffektivitet: Vid SMT-montering är tid lika med pengar. Användningen av stenciler ökar produktionseffektiviteten avsevärt. Genom precisa stenciler och positioneringstekniker säkerställer SMT-processen att komponenterna placeras korrekt på avsedda PCB platser, vilket förkortar produktionscyklerna. Dessutom möjliggör återanvändbara SMT-stenciler snabb installation och byte av aktiva stenciler, vilket ytterligare höjer produktionseffektiviteten.
Minskade produktkostnader: Förutom att öka effektiviteten bidrar användningen av stenciler till lägre produktionskostnader. Återanvändbara SMT-stenciler använder återanvändbara ramar, vilket ger större kostnadseffektivitet än traditionella engångsramar av aluminium. Dessutom minskar den höga placeringshastigheten i SMT-processer behovet av manuella ingrepp, vilket sänker arbetskraftskostnaderna.
Säkerställa lödkvaliteten: Lödkvaliteten påverkar direkt tillförlitligheten och livslängden för PCBA-produkter. Som det kritiska verktyget för lödpastatryck påverkar stencilens kvalitet och skick direkt lödresultaten. Å ena sidan påverkar stencilens renhet och planhet lödpastatryckresultaten, vilket i sin tur påverkar vätbarheten och bindningsstyrkan under lödningen. Å andra sidan kan stencilens slitage och deformation försämra tryckkvaliteten, vilket ökar risken för lödningsfel.
Välja rätt stålstencil
Att välja rätt stålstencil är avgörande för att säkerställa kvaliteten på SMT-monteringen. Vid val av stencil bör följande faktorer beaktas:
Materialval: Stålstenciler tillverkas vanligtvis av rostfritt stål eller andra legeringsmaterial. Olika material har olika grad av hårdhet, korrosionsbeständighet och slitstyrka, vilket gör att valet måste baseras på specifika användningsscenarier och användningsfrekvens.
Tjocklek och öppningsstorlek: Stålstencilens tjocklek och öppningsstorlek påverkar direkt resultatet av lödpastatryckningen. Generellt ger tunnare stenciler med mindre öppningar finare tryckresultat, men kan öka risken för igensättning. Det måste därför finnas en balans mellan tryckprecision och driftsstabilitet.
Tillverkningsprocess: Olika tillverkningsmetoder påverkar stencilens noggrannhet och hållbarhet. Laserskärning och elektrokemisk etsning är två vanliga tekniker, var och en med sina fördelar och nackdelar, som måste väljas utifrån specifika krav.
Underhåll och skötsel: Skärmarna måste rengöras och underhållas regelbundet under drift för att ta bort igensatt lödpasta och föroreningar, så att optimal prestanda säkerställs. Valet av lämpliga rengöringsmedel och underhållsmetoder är avgörande för långsiktig, stabil användning av skärmarna.
Valet och användningen av PCB stenciler kräver noggrant övervägande. En omfattande utvärdering av flera faktorer i kombination med noggrant underhåll är avgörande för att garantera en smidig genomförande av SMT-monteringsprocesser och upprätthålla produktkvaliteten.
