Ett 50‑ohms RF‑kablar, fullständigt namn koaxiellt RF‑kabel med karaktäristisk impedans på 50 Ω, är en koaxiell överföringsledning som är specialutformad för att överföra högfrekventa elektromagnetiska radiosignaler och utgör det centrala överföringsmediet i RF‑system. Värdet 50 Ω hos ett 50‑ohms RF‑kabel ger inte i sig någon specifik fysisk effekt.
Istället styr den koaxiella strukturen överföringen av elektromagnetiska vågor i TEM‑läge (transversellt elektromagnetiskt läge). ”50 ohm” avser karaktäristisk impedans, en inneboende egenskap som bestäms av ledarnas geometriska dimensioner och dielektriska parametrar. Värdet används för att uppnå impedansanpassning mellan signalkälla, överföringsledning och last, för att minimera signalreflektioner samt balansera effekthanteringsförmåga och överföringsförluster.
Arbetsprincipen för koaxiella 50‑ohms RF‑kablar bygger huvudsakligen på tre kärnmekanismer: koaxiell elektromagnetisk vågoverföring, impedansanpassning och elektromagnetisk skärmning. Dessa möjliggör effektiv, lågförlustfri och reflektionsfri överföring av högfrekventa och mikrovågssignaler.
Koaxiell överföringsmekanism (principer för elektromagnetisk vågutbredning)
Strukturuppbyggnad

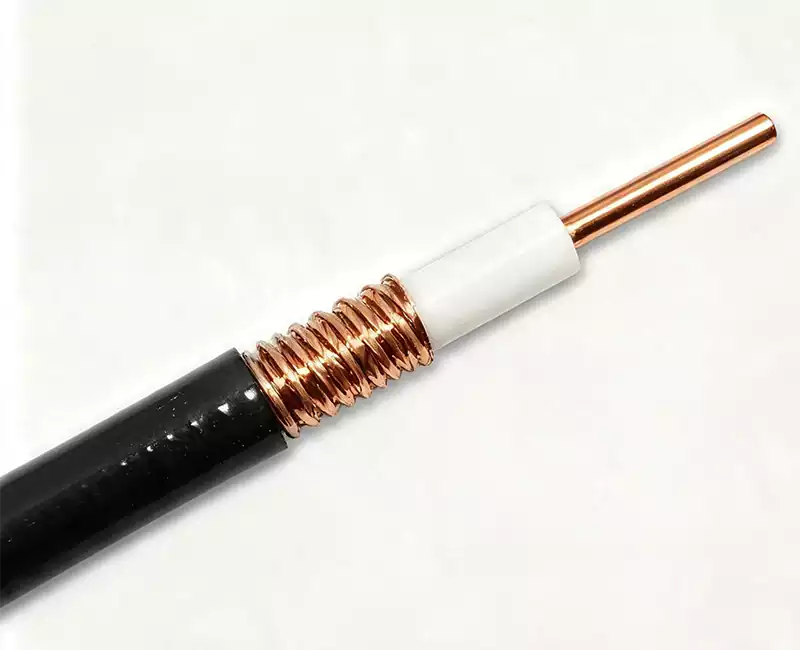

Kabeln består av en innerledare (central koppartråd), isolerande dielektrikum (fyllskikt mellan inner‑ och ytterledare), ytterledare (metalliskt skärmlager) och ytterhölje. Inner‑ och ytterledaren är koncentriskt anordnade.
Överföringsläge
Inuti kabeln utbreder sig elektromagnetiska vågor i TEM‑läge, till skillnad från riktad elektronflöde för likström eller lågfrekventa signaler. De elektromagnetiska vågorna är strikt begränsade till det dielektriska området mellan inner‑ och ytterledaren. Elektriska fält sträcker sig från innerledarens yttre yta till ytterledarens inre yta, medan magnetfältet omsluter innerledaren.
Fördelar
Den koaxiella strukturen begränsar elektromagnetiska fält inuti kabeln, vilket effektivt förhindrar strålningsläckage av signaler och skyddar signaler mot extern elektromagnetisk interferens (EMI).
Mekanism för impedansanpassning (principer för signalöverföringseffektivitet)
Definition av karaktäristisk impedans
Karaktäristisk impedans (Z₀) för ett RF‑kabel är en inneboende egenskap som bestäms gemensamt av innerledarens ytterdiameter (d), ytterledarens innerdiameter (D) och dielektrisk konstant (εᵣ) hos det isolerande dielektrikumet (Formel: Z₀ = (138 / √εᵣ) × log(D/d)).
Motivering för valet av 50 ohm
50 Ω är ett tekniskt optimalt kompromissvärde. Teoretiska beräkningar visar att koaxiella kablar uppnår maximal effekthanteringsförmåga (hög spänningshållfasthet) vid 30 Ω och minimal signalöverföringsförlust vid 77 Ω. Värdet 50 Ω ligger mellan dessa två nivåer och balanserar effektöverföringseffektivitet och signalförluster. Samtidigt matchar det portimpedansen hos de flesta RF‑utrustningar såsom antenner och förstärkare.
Funktioner med impedansanpassning
När fullständig impedansanpassning uppnås mellan signalkälla, 50‑ohms kabels karaktäristiska impedans och lastimpedans överförs all signalenergi till lasten utan reflektion, vilket ger maximal effektöverföring. Vid impedansobalans reflekteras en del av signalen tillbaka mot källan, vilket ger upphov till stående vågor, signalförvrängning och effektförluster.
Mekanism för elektromagnetisk skärmning (anti‑interferensprincip)
Ytterledarens (skärmlagrets) funktioner
Ytterledaren (till exempel vävd kopparnät eller aluminiumfolie) fungerar inte bara som returväg för signaler utan bildar även ett komplett elektromagnetiskt skärmbarriär. Den isolerar interna elektromagnetiska fält från den yttre miljön, förhindrar korskoppling mellan signaler och extern interferens och säkerställer ren signalöverföring.
Varför välja 50‑ohms RF‑kablar?
- Perspektiv från PCB‑tillverkning
Ur ett PCB‑tillverkningsperspektiv är det relativt genomförbart för de flesta befintliga PCB‑tillverkare med standardutrustning att producera kretskort med styrd 50‑ohms impedans.
Enligt impedansberäkningar kräver lägre impedans bredare ledarbanor, tunnare dielektrikum eller material med hög dielektrisk konstant, vilket är svårt att realisera inom begränsat utrymme för högdensitets kretskort.
Omvänt kräver högre impedans smalare ledarbanor, tjockare dielektrikum eller material med låg dielektrisk konstant. Detta försvårar dämpning av EMI och korskoppling samt ger sämre tillverkningstillförlitlighet för flerskiktskort vid massproduktion.
Vid impedansstyrning mot 50 Ω kan vanliga kortmaterial (FR‑4, RO4350B med flera) och standardkärnmaterial användas för produkter med konventionella korttjocklekar (exempelvis 0,508 mm, 1 mm, 1,2 mm). Ledarbanebredder mellan 4 mil och 10 mil kan användas, vilket underlättar massproduktion hos PCB‑fabriker utan stränga krav på produktionsutrustning.
- Perspektiv från PCB‑design
50 Ω är också ett val baserat på omfattande designkompromisser. Som visas i impedansberäkningar innebär tunnare dielektrikum i kretskort lägre impedans för ledarbanor med fast bredd. Tre huvudfaktorer påverkar impedansen hos PCB‑ledarbanor.
För det första är nära‑fälts‑EMI från PCB‑ledarbanor proportionell mot höjden mellan mikrostrip‑ledarbana och referensplan (jordplan). Lägre höjd ger svagare elektromagnetisk strålning.
För det andra varierar korskopplingen markant med ledarbanans höjd. Om höjden halveras sjunker korskopplingen till ungefär en fjärdedel av ursprungsvärdet.
För det tredje ger lägre höjd lägre impedans, vilket gör ledarbanor mindre känsliga för kapacitiva belastningseffekter.
Perspektiv från hela signalvägen
Designare måste även ta hänsyn till chipets drivförmåga, den mest kritiska faktorn. I ett tidigt skede kunde de flesta chip inte driva överföringsledningar med impedans under 50 Ω, medan överföringsledningar med högre impedans hade implementationshinder. Därför valdes 50 Ω som en kompromisslösning.
Perspektiv från elektrisk prestanda
Hudeffekt förekommer i högfrekventa och höghastighetskretsar. Branschen har bekräftat att 50 Ω ger minimal förlust när hänsyn tas till hudeffekten. Generellt är hudeffektförlusten L hos en kabel (i decibel) proportionell mot förhållandet mellan total enhetslängds motstånd R för hudeffekten och karaktäristisk impedans Z₀.
Totalt motstånd R för hudeffekten är summan av skärmlagrets och innerledarens motstånd.
Vid höga frekvenser är skärmlagrets motstånd på grund av hudeffekten omvänt proportionellt mot dess ytterdiameter d₂, och innerledarens motstånd på grund av hudeffekten är omvänt proportionellt mot dess diameter d₁. Det totala seriemotståndet R är alltså proportionellt mot (1/d₂ + 1/d₁).
När alla faktorer beaktas kan man med fast d₂ och dielektrisk konstant εᵣ hos dielektriskt material beräkna förhållandet d₂/d₁ som minimerar hudeffektförlusten. Vid antagande av massiv polyeten med dielektrisk konstant 2,25 är det optimala förhållandet d₂/d₁ för minimal hudeffektförlust 3,5911, vilket exakt motsvarar en karaktäristisk impedans på 50 Ω.
Egenskaper hos 50‑ohms RF‑kablar
Karaktäristisk impedans: Koaxiella 50‑ohms kablar har karaktäristisk impedans på 50 Ω och är lämpliga för högfrekvent signalöverföring. Jämfört med 75‑Ω koaxiella kablar uppvisar 50‑ohms kablar bättre prestanda inom effektöverföring och lågförlustöverföring.
Låga förluster: Koaxiella 50‑ohms kablar bibehåller låga signalförluster vid överföring av högfrekventa signaler och säkerställer signalintegritet och tydlighet.
Anti‑interferensförmåga: Tack vare skärmlagerdesignen motstår 50‑ohms koaxiella kablar effektivt extern elektromagnetisk interferens och garanterar stabil signalöverföring.
Flexibilitet: Koaxiella kablar har relativt god flexibilitet för enkel montering och dragning och kan installeras i olika komplexa miljöer.
Skillnader mellan 50 Ω‑ och 75 Ω‑RF‑kablar
| Jämförelseparameter | 50 Ω‑RF‑kabel | 75 Ω‑RF‑kabel |
|---|---|---|
| Huvudfördelar | Hög effekthanteringsförmåga, begränsad signalreflektion, kompatibel med RF‑utrustning | Mycket låga överföringsförluster, utmärkt prestanda vid långa överföringssträckor |
| Nackdelar | Något högre förluster över långa sträckor jämfört med 75 Ω‑kablar | Tål inte hög effekt, risk för distorsion på grund av stående vågor |
| Primära tillämpningar | Trådlös kommunikation, signalutsändning, RF‑mätning | Videoöverföring, kabel‑tv, övervakningssignaler |
| Vanliga modeller | RG174, RG58, RG213, matarkablar 1/2″, 7/8″ | RG59, RG6, SYV75‑5, SYWV75‑7 |
| Vanliga kontakter | SMA, N‑kontakt, BNC‑RF‑kontakt, UHF | F‑kontakt, video‑BNC‑kontakt |
| Kompatibel utrustning | Baser, trådlösa bryggor, walkie‑talkies, spektrumanalysatorer, antenner | Övervakningskameror, set‑top‑boxar, tv‑apparater, satellitmottagare |
Vanliga specifikationer och parametrar för 50‑ohms RF‑kablar
- Flexibla standardbygelkablar (korta inomhussträckor)
RG174: Minsta kabeldiameter, flexibel och portabel men med högre förluster. Lämplig för korta anslutningar mellan moduler och intern kabeldragning i utrustning, maximal överföringssträcka ≤ 5 m.
RG58: Allmän ingenjörsmodell med god kostnad‑prestandaförhållande, balanserar förluster och flexibilitet. Används för trådlösa bryggor, walkie‑talkies och vanliga antennbygelkablar.
RG213: Stor kabeldiameter, hög effekthanteringsförmåga och låga förluster. Avsedd för korta utomhusinstallationer med hög RF‑effekt. - Halvstela / halvflexibla kablar (precisionsutrustning)
50‑047, 50‑086: God formbeständighet, hög skärmning och extremt låga signalförluster. Huvudsakligen för RF‑mätinstrument, basmoduler och interna kretsar i precisions‑RF‑utrustning. - Korrugerade matarkablar för basstationer (långa utomhussträckor)
Matarkablar 1/2‑tum, 7/8‑tum, 1‑5/8‑tum: Tillverkade av stela korrugerade kopparrör med utmärkt skärmning, låga förluster och hög effekthanteringskapacitet. Huvudkabel för lång kabeldragning i 4G/5G‑basstationer och utomhusmakrobaser.
Tillämpningsområden för 50 Ω‑RF‑kablar
Mobilkommunikationsbasstationer: Matarkablar och bygelkablar för 4G/5G‑makrobaser, mikrobaser och inomhusdistributionssystem.
Trådlös kommunikationsutrustning: Walkie‑talkies, fordonsradio, WiFi‑ och 6G‑bryggor, IoT‑gatewayer, bildöverföring för drönare.
RF‑mätning: Anslutningskablar för signalgeneratorer, spektrumanalysatorer och nätverksanalysatorer.
Industriella och specialtillämpningar: Kommunikation för järnvägstrafik, fartygsnavigering, radarutrustning, trådlös övervakning inom säkerhetssystem.
Privat gör‑det‑själv‑bruk: Modifiering av trådlösa antenner, amatörradio, kabelanslutningar för RF‑moduler.
Användningsanvisningar för 50 Ω‑koaxiella kablar
Välj korrekt kabeltyp: Välj 50 Ω‑koaxiell kabel utifrån tillämpningskrav. Olika kabeltyper är anpassade för olika frekvens‑ och effektkrav.
Beakta kabellängden: Kabellängden påverkar signaldämpning. Använd så korta kablar som möjligt för att minimera förluster.
Val av kontakter: Vid montering av 50 Ω‑koaxiella kablar ska matchande kontakter användas för att undvika signalreflektioner och ytterligare förluster.
Regelbunden inspektion: Kontrollera med jämna mellanrum kablarnas skick och kontaktanslutningar för att säkerställa stabil signalöverföring.
50‑ohms RF‑kablar är standardiserade överföringsledningar inom radiofrekvensområdet som balanserar effekthanteringsförmåga, överföringsförluster och praktiska ingenjörsmässiga förutsättningar. Tack vare deras balanserade elektriska prestanda och impedansegenskaper som är kompatibla med de flesta RF‑utrustningar har de blivit det dominerande valet för tillämpningar som trådlös kommunikation och RF‑mätning.
