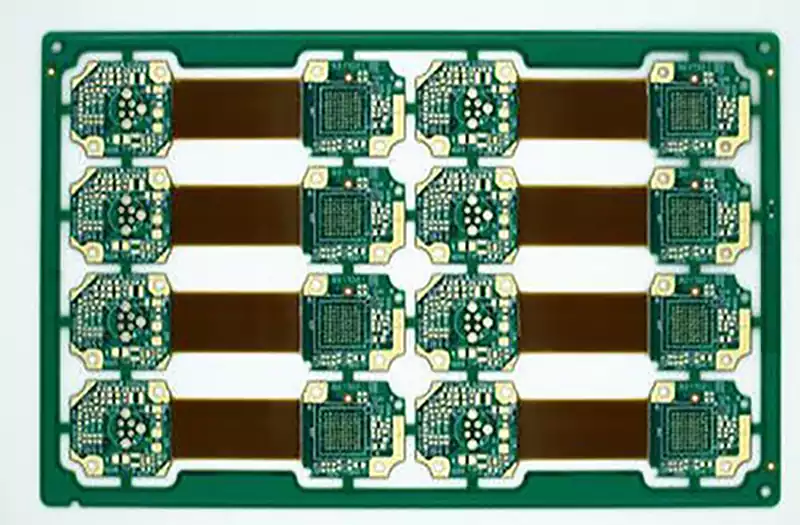

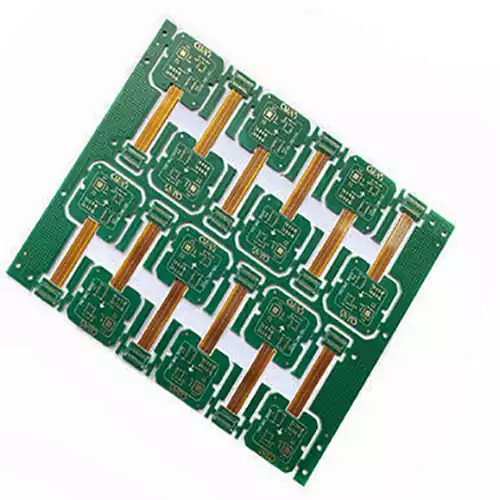

Rigid flex kort är, som namnet antyder, specialiserade kretskort som bildas genom att kombinera styva kretskort med flexibla kretskort genom specifika tillverkningsprocesser.
Denna kombination behåller inte bara de styva kretskorten höga hållfasthet, höga tillförlitlighet och fördelarna med flerskiktsrouting, utan ger också kortet böjbara och vikbara egenskaper i specifika områden.
Den ”stela” delen: Använder vanligtvis material som liknar konventionella kretskort (såsom FR-4) och ger strukturell integritet för montering av primära elektroniska komponenter som kräver stabilt stöd (t.ex. chip, kontakter, stora kondensatorer).
Den ”flexibla” delen: Vanligtvis används flexibla substrat som polyimid (PI), som kännetecknas av att de är lätta, tunna, böjbara och vikbara. Denna del förbinder olika styva zoner eller underlättar tredimensionell routning inom enheten.
Integration är nyckeln: Specialiserade lim och lamineringsprocesser smälter samman styva och flexibla sektioner till en sammankopplad monolitisk struktur på ett sömlöst och tillförlitligt sätt, vilket eliminerar behovet av ytterligare kontakter och kablar.
Kärnmaterial för rigid flex kort består av det styva substratet FR4 (glasfiberförstärkt epoxylaminat) och det flexibla substratet polyimid (PI). FR4 ger robust mekaniskt stöd och tillförlitlig elektrisk isolering, medan PI ger exceptionell flexibilitet och hög temperaturbeständighet. Dessa material binds tätt samman genom processer som kompressionslaminering, vilket ger ett styvt-flexibelt kretskort med unika egenskaper.
FCCL (flexibelt kopparpläterat laminat)
Kärnmaterialets sammansättning
Kärnmaterialet i FCCL består av polyimid (PI) eller polyester (PET) film i kombination med kopparfolie (inklusive elektrolytisk kopparfolie och valsad kopparfolie).
Klassificering
Limad FCCL: Kopparfolie binds till substratet med hjälp av ett lim (t.ex. epoxiharts). Denna typ erbjuder relativt lägre kostnader men har begränsningar när det gäller tjocklek och flexibilitet.
Limfri FCCL: Kopparfolien är kemiskt bunden direkt till substratet. Den uppnår tunnare profiler (t.ex. ner till 12,5 μm) och överlägsen flexibilitet, vilket gör den mycket lämplig för högdensitetsdesign som vikbara skärmprodukter.
Vanliga basmaterialtyper
Polyimid (PI)
Fördelar: Har enastående hög temperaturbeständighet, tål 260 °C vid långvarig användning och till och med 400 °C under kortare perioder; uppvisar exceptionell rivhållfasthet; har överlägsna elektriska isoleringsegenskaper; bibehåller hög dimensionsstabilitet med en fuktabsorptionsgrad mellan 0,2 och 0,4 %.
Nackdelar: Relativt hög kostnad, står för 30–40 % av FCCL-kostnaderna; kräver uppmärksamhet på potentiell dimensionell expansion vid fuktabsorption.
Användningsområden: Används vanligtvis i moderkort för mobiltelefoner, fordonselektronik och flyg- och rymdindustrin (t.ex. Kapton® HN-serien).
Viktiga kriterier för val av lim
Värmehärdande lim (t.ex. epoxihartser): Erbjuder hög temperaturbeständighet och stark vidhäftningsstyrka, lämpliga för reflow-lödningsprocesser.
Termoplastiska lim (t.ex. polyester): Ger god flexibilitet men sämre temperaturbeständighet (under 120 °C), används främst för tillfälliga skyddsapplikationer.
Polyester (PET)
Fördelar: Låg kostnad, cirka en tredjedel till en femtedel av PI:s kostnad; god flexibilitet; tillfredsställande vattenbeständighet.
Nackdelar: Dålig högtemperaturprestanda med en smältpunkt på 250 °C och kortvarig temperaturbeständighet begränsad till 150 °C; benägen att krympa vid uppvärmning, med en krympningsgrad mellan 1–2 %.
Användningsområden: Används främst i konsumentelektronik (t.ex. membranbrytare) och lågkostnadssensorer.
Coverlay
Funktionsbeskrivning
Coverlays används främst för att skydda kretsar, ge isolering och förbättra mekanisk hållfasthet.
Kriterier för materialval
PI-coverlay: Kompatibelt med PI-substrat, erbjuder hög temperaturbeständighet och korrosionsbeständighet, lämpligt för applikationer som kräver långsiktig tillförlitlighet.
Epoxiharts (FR4) coverlay: Lägre kostnad, men med relativt sämre flexibilitet och hög temperaturbeständighet, används främst i styva kortområden.
Akrylklister: Utmärkt transparens, lämpligt för displaymoduler (t.ex. OLED-skärmbindning).
Egenskaper hos styva flexibla kretskort Fördelar:
1) Lämpliga för vikbara konstruktioner såsom vikbara telefoner och slider-telefoner.
2) Eliminerar behovet av kontakter mellan styva flexibla kretskort, vilket förbättrar anslutningens tillförlitlighet.
3) Möjliggör 3D-monteringskrav.
4) Förenklar monteringsprocesserna genom att minska antalet komponenter och steg.
5) Underlättar produktminiatyrisering tack vare användningen av tunnare material.
Nackdelar:
1) För närvarande högre kostnad.
2) Begränsat antal leverantörer, särskilt för HDI Rigid-Flex.
3) Mindre design erfarenhet tillgänglig.
Primära användningsområden för Rigid flex kort
Konsumentelektronik
Rigid flex kort används i stor utsträckning i smartphones, surfplattor och bärbara enheter. I smartphones ansluter de viktiga komponenter som kameror, vilket möjliggör kompakt design och förbättrad prestanda. I vikbara enheter är deras böjbara egenskaper avgörande för flexibel skärmimplementering, vilket driver utvecklingen av vikbar skärmteknik.
Fordonselektronik
Inom fordonselektronik spelar rigid flex kort en avgörande roll, särskilt i nya energifordon. De används i stor utsträckning i kärnkomponenter som bildisplayer, sensorer och batterihanteringssystem, vilket säkerställer stabil drift i krävande miljöer. De används också i stor utsträckning i ADAS och kontrollmoduler för elfordon, vilket förbättrar fordonssäkerheten och intelligensen.
Medicinsk utrustning
Rigid flex kort har många användningsområden inom medicinsk utrustning, såsom endoskop, pacemakrar och bärbara diagnostiska enheter. Deras höga precision och tillförlitlighet säkerställer säker och stabil drift, vilket möjliggör precis bildöverföring och -manipulering inom endoskop och därmed förbättrar diagnostisk noggrannhet och effektivitet.
Industriell automatisering
Inom industriell automatisering spelar styva flexibla kretskort en central roll, särskilt i industriell robotik och sensorkontrollmoduler. Deras höga integrationsdensitet och exceptionella mekaniska egenskaper skyddar industriell utrustning mot komplexa, tuffa miljöer. Dessutom används dessa kretskort i programmerbara logiska styrenheter (PLC) inom industriella automatiseringssystem, vilket avsevärt förbättrar automatiseringsnivån och driftseffektiviteten.
Flyg- och rymdindustri
Inom flyg- och rymdindustrin har styva flexibla kretskort en central position, särskilt i satellitkommunikationsutrustning och flygkontrollsystem. Deras lätta konstruktion och exceptionella tillförlitlighet säkerställer stabil drift av flyg- och rymdutrustning under extrema miljöförhållanden. I satellitkommunikationssystem utför styva-flexibla kretskort till exempel kritiska uppgifter som höghastighetsöverföring av signaler och databehandling, vilket avsevärt förbättrar effektiviteten och säkerheten vid uppdragens genomförande.
Internet of Things (IoT)
Inom IoT-enheter har rigid flex kort en omfattande tillämpning och förekommer ofta i smarta hemsystem och edge computing-utrustning. Deras höga integrationsdensitet och utmärkta signalintegritet säkerställer effektiv enhetsdrift och stabil dataöverföring. I smarta hem möjliggör de till exempel intelligent styrning och dataöverföring, vilket förbättrar automatiseringsmöjligheterna och användarupplevelsen.
