Alüminyum PCB, devre katmanları, ısı yalıtım katmanları ve metalik bir alt tabakadan oluşan benzersiz, metal bazlı, bakır kaplı bir laminattır. Temel malzeme olarak alüminyum levha kullanılarak, kimyasal aşındırma veya işleme süreçleri yoluyla yüzey üzerinde bakır iletken izler oluşturulur ve böylece bir baskılı devre kartı elde edilir.
Alüminyum PCB’nin Bileşimi
Devre Katmanı
Devre katmanı (genellikle elektrolitik bakır folyo), baskılı devreler oluşturmak üzere aşındırılır ve bu da bileşen montajını ve birbirine bağlanmayı kolaylaştırır. Geleneksel FR-4 ile karşılaştırıldığında, alüminyum PCB aynı kalınlık ve iz genişliklerinde daha yüksek akımları taşıyabilir.
Yalıtım Katmanı
Yalıtım katmanı, alüminyum PCB‘lerin temel teknolojisini temsil eder ve öncelikle bağlama, yalıtım ve ısı iletimi işlevlerini yerine getirir. Güç modülü yapıları içindeki birincil termal bariyeri oluşturur. Bu katman içindeki üstün termal iletkenlik, cihazın çalışması sırasında oluşan ısı dağılımını kolaylaştırır ve böylece çalışma sıcaklıklarını düşürür. Bu, modülün güç işleme kapasitesini artırır, fiziksel ayak izini azaltır, hizmet ömrünü uzatır ve güç çıkışını artırır.
Metal Taban Katmanı
Yalıtkan metal alt tabaka için metal seçimi, termal genleşme katsayısı, termal iletkenlik, mukavemet, sertlik, ağırlık, yüzey durumu ve maliyet gibi faktörlerin kapsamlı bir değerlendirmesine bağlıdır.
Alüminyum PCB‘nin Yapısı
Bir alüminyum PCB’nin tipik yapısı şu şekildedir: üst katman iz katmanından oluşur; orta katman, mükemmel ısı iletkenliğine sahip yalıtkan termal arayüz katmanıdır; alt katman ise alüminyum taban alt tabakasından oluşur.

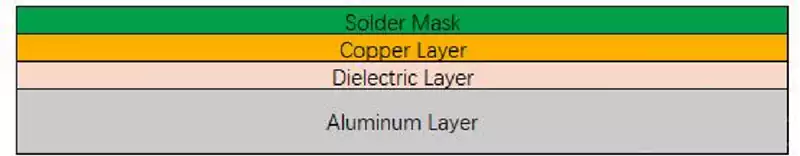

Tek katmanlı yüzeye monte alüminyum PCB
Tek katmanlı yüzeye monte alüminyum PCB, en basit yapıya sahiptir, üretimi en kolay olanıdır ve maliyeti en düşüktür. Yollar, alüminyum laminatın bakır katmanına doğrudan kazınır. Isı, bileşenlerden yol katmanına aktarılır, ara yalıtımlı termal arayüz katmanından geçer ve ardından alüminyum taban katmanına iletilir.

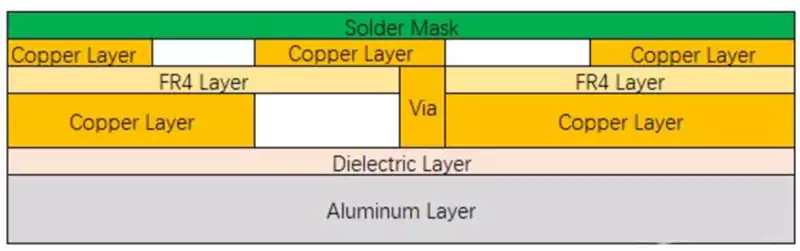

Çift taraflı izli alüminyum PCB ile tek taraflı montaj
Çift taraflı izli alüminyum PCB ile tek taraflı montaj, iki iz katmanı ve yalıtım katmanlarından oluşur. Isı, bileşenlerden ilk iz katmanına, ardından ilk yalıtım katmanına, ikinci iz katmanına, ikinci yalıtım katmanına ve son olarak alüminyum katmana aktarılır.
Çift taraflı izli alüminyum PCB ile çift taraflı montaj
Bazen, alüminyum PCB’lerde tek taraflı bileşen yerleştirme gereksinimleri karşılayamaz. Alüminyum PCB’ler çift taraflı montaj için tasarlanabilir. Bu laminat yapılandırmasında, hem üst hem de alt katmanlardaki izler alüminyum alt tabakayı geçmelidir. Alüminyum mükemmel bir iletken olduğundan, viyaların yalıtım işlemi uygulanması gerekir; örneğin viyaların etrafı yalıtım reçinesi ile doldurulur. Bileşenler tarafından üretilen ısı, bileşenlerden iz katmanına, ardından yalıtım katmanına ve son olarak da ara alüminyum alt tabakaya aktarılır.
Alüminyum devre kartlarının çalışma prensibi:
Alüminyum devre kartları, üç katmanlı bir yapı sayesinde verimli ısı dağılımı ve devre entegrasyonu sağlar:
Devre katmanı: Yüzeye monte edilmiş güç elemanları (örn. MOSFET’ler, IGBT’ler) elektrik sinyallerini doğrudan iletir.
Yalıtım katmanı: Yüksek ısı iletkenliğine sahip yalıtım malzemeleri (ör. termal yapıştırıcılar, seramik dolgulu polimerler) kullanarak, bileşenler tarafından üretilen ısıyı metal alt tabakaya hızla aktarırken elektriksel yalıtım sağlar.
Metal Taban Katmanı: Genellikle alüminyum veya bakır alt tabakadır; ısıyı termal iletim yoluyla dış ortama (ör. ısı emiciler, muhafazalar veya hava) dağıtır ve bir ısı dağılım yolu oluşturur.
Isı Dağılım Yolu:
Cihaz ısı üretir → Yalıtım katmanı ısıyı iletir → Metal taban katmanı ısıyı dağıtır → Dış ortam
(Önemli nokta: Yalıtım katmanı, yüksek termal iletkenlik ile elektriksel yalıtım özellikleri arasında denge sağlamalıdır)
Geleneksel malzemelerle performans karşılaştırması
| Karşılaştırma boyutu | Alüminyum PCB | FR-4 (geleneksel cam elyaf levha) | Kalın film seramik devreler |
| Isı iletkenliği | Son derece düşük termal direnç (yüksek termal iletkenlik) | Yüksek ısı direnci (düşük ısı iletkenliği) | Isı iletkenliği orta düzeyde, ancak oldukça kırılgan |
| Mekanik özellikler | Mükemmel (darbeye dayanıklı, bükülmeye dayanıklı) | Sıradan (nemin yol açtığı hasara ve şekil bozulmasına yatkın) | Oldukça kırılgan (kolayca kırılır) |
| Süreç uyarlanabilirliği | SMT için son derece uygun | SMT için uygundur ancak ısı dağılımı sınırlıdır | Özel süreçler gerektirir ve bu da yüksek maliyetlere yol açar. |
| Maliyet ve Hacim | Donanım maliyetlerini düşürmek için soğutucu sayısını azaltın | Ek termal yönetim tasarımı gerektirir; hacimli | Yüksek malzeme maliyetleri, hacim kısıtlamaları |
Öne Çıkan Avantajlar
Çevre Uyumluluğu
RoHS (Tehlikeli Maddelerin Kısıtlanması Direktifi) ile uyumludur; kurşunsuz ve halojensizdir; küresel çevre standartlarını karşılar.
SMT Süreci Uyumluluğu
Yüksek yüzey düzgünlüğü sayesinde otomatik yerleştirme işlemlerine uygundur ve üretim verimliliğini artırır.
Mükemmel yüksek sıcaklık direnci sayesinde yeniden akış lehimleme sıcaklıklarına (genellikle ≥260°C) dayanır.
Isı Yönetimi Optimizasyonu
Termal difüzyon işlemi: Isıyı metal alt tabaka boyunca eşit olarak dağıtır, yerel aşırı ısınmayı önler ve modül sıcaklıklarını %10-30 oranında düşürür.
Uzatılmış ömür: Sıcaklıktaki her 10°C’lik azalma, cihaz ömrünü yaklaşık iki katına çıkarır (Arrhenius modeli).
Geliştirilmiş Güç Yoğunluğu: Isı yönetimi gereksinimlerinin azalması, bileşen aralıklarının daraltılmasını sağlayarak birim alan başına güç çıkışını artırır.
Maliyet ve Hacim Optimizasyonu
Donanım Basitleştirme: Isı emicileri, termal arayüz malzemelerini (TIM) vb. ortadan kaldırarak BOM maliyetlerini düşürür.
Kompakt Form Faktörü: 0,5 mm’ye kadar düşük kalınlık, alan kısıtlı tasarımlar için uygundur (ör. LED aydınlatma, güç modülleri).
Montaj Kolaylaştırma: Azaltılmış montaj adımları, işçilik ve zaman harcamalarını azaltır.
Devre Entegrasyonu Optimizasyonu
Güç ve Kontrol Devresi Entegrasyonu: Yüksek gerilim güç devrelerini düşük gerilim kontrol devreleriyle tek bir alt tabaka üzerinde entegre ederek sinyal parazitini en aza indirir.
Modüler Tasarım: Çoklu Yonga Modüllerini (MCM) destekleyerek sistem entegrasyonunu geliştirir.
Mekanik Dayanıklılık
Darbe ve titreşime dayanıklıdır; otomotiv ve havacılık uygulamaları gibi zorlu ortamlar için uygundur.
Seramik alt tabakaların yerine kullanıldığında, daha yüksek mekanik gerilmelere dayanır ve kırılma riskini azaltır.
Alüminyum PCB’lerin Uygulama Alanları
LED Aydınlatma: LED armatürler çalışma sırasında önemli miktarda ısı üretir. Alüminyum PCB‘ler bu ısıyı verimli bir şekilde dağıtır, böylece istikrarlı performans ve daha uzun hizmet ömrü sağlar. Bu nedenle, LED aydınlatma uygulamalarında yaygın olarak kullanılmaktadır.
Güç Modülleri: Güç modülleri de çalışma sırasında önemli miktarda ısı üretir. Alüminyum PCB‘ler mükemmel ısı dağılımı sağlayarak güç modüllerinin kararlılığını ve güvenilirliğini garanti eder.
Otomotiv Elektroniği: Otomotiv elektronik sistemleri, yüksek sıcaklık, nem ve titreşim ile karakterize edilen zorlu ortamlarla karşı karşıyadır. Alüminyum PCB‘ler, üstün ısı iletkenliği ve kararlılığı sayesinde otomotiv elektroniği sektörü için ideal bir seçimdir.
