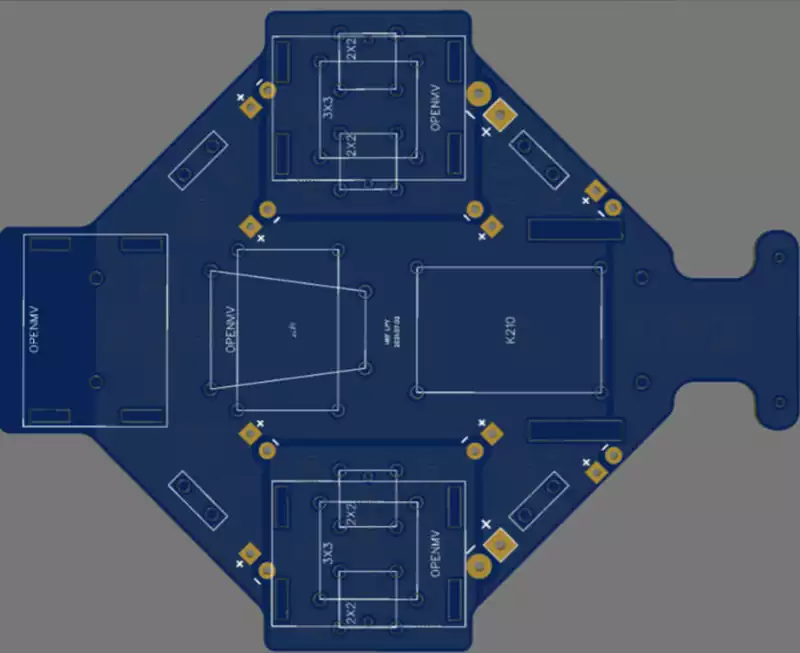

Drone uçuş kontrol kartı, dronun temel bileşenlerinden biridir ve dronun “sinir merkezi” olarak kabul edilir; dronun tüm elektronik bileşenlerini birbirine bağlamak ve kontrol etmekle görevlidir; sinyal iletimi, veri işleme ve güç yönetimi gibi işlevleri yerine getirir.
Drone uçuş kontrol kartı genellikle FR-4 epoksi reçine tabanlı malzeme veya alüminyum tabanlı malzeme kullanılır; ilki yüksek mekanik mukavemet ve iyi ısı direncine sahipken, ikincisi daha iyi ısı dağılımı sağlar. İletken malzeme olarak kullanılan bakır folyonun kalitesi ve kalınlığı, devre kartının iletkenlik performansı açısından hayati öneme sahiptir.
Drone uçuş kontrol kartı temel türleri:
Uçuş kontrol kartı: Drone’un “beyni” olarak adlandırılır; dış komutları ve sensör verilerini almaktan, bunları işledikten sonra yürütme mekanizmasına kontrol sinyalleri göndermekten ve drone’un otonom uçuşu ile görevleri yerine getirmesini sağlamaktan sorumludur. Uçuş kontrol kartı genellikle yüksek yoğunluklu bağlantı (HDI) teknolojisini kullanır ve karmaşık devre düzeni ile yüksek hızlı sinyal iletimi gereksinimlerini karşılamak için çok sayıda katmana sahiptir.
Elektronik hız kontrol (ESC) kartı: Esas olarak drone motorunun devrini ve yönünü kontrol etmek ve drone’un uçuş pozisyonunu hassas bir şekilde kontrol etmek için kullanılır. ESC kartı yüksek akım ve yüksek güç sinyallerini işlemek zorunda olduğundan, iyi bir ısı dağılım performansı ve elektriksel kararlılık sağlamak için genellikle kalın bakır levha veya metal tabanlı kartlar kullanılır.
Güç yönetim kartı (PDB): Drone’un çeşitli devre modüllerine istikrarlı bir güç kaynağı sağlamakla sorumludur; bu, pil şarjı, voltaj dönüştürme ve akım izleme gibi işlevleri içerir. PDB kartı, drone’un güç kaynağının güvenliğini sağlamak için yüksek verimli güç dönüştürme devrelerine ve aşırı akım, aşırı voltaj koruma işlevlerine sahip olmalıdır.
İletişim kartı: Drone ile uzaktan kumanda, yer istasyonu veya diğer cihazlar arasındaki iletişimi sağlamak için kullanılır. İletişim kartı genellikle RF (radyo frekansı) modülü, anten ve benzeri bileşenleri entegre eder ve farklı iletişim ihtiyaçlarını karşılamak için Wi-Fi, Bluetooth, 4G/5G gibi çeşitli iletişim protokollerini destekler.
Sensör Kartı: İvmeölçer, jiroskop, manyetometre, barometre, kızılötesi sensör gibi çeşitli sensörleri içerir ve drone’un duruşu, konumu, hızı gibi bilgileri ölçmek için kullanılır. Sensör kartının tasarımında, sensör verilerinin doğruluğunu sağlamak için sensörlerin hassasiyeti, kararlılığı ve parazit direnci gibi faktörler dikkate alınmalıdır.
Rigid-Flex PCB (Sert-Esnek PCB): Sert kartı yüksek güvenilirliği ile esnek kartların bükülebilirlik özelliklerini bir araya getirir. Rigid-Flex PCB’ler, esnek mekanik hareket ve devre bağlantısı sağlamak için genellikle drone’ların katlanabilir kanatları, gimbal gibi mekanik yapılarında kullanılır.
Yüksek Frekanslı ve Yüksek Hızlı Kartlar: Milimetre dalga radarı, 5G iletişimi gibi drone’ların yüksek hızlı veri aktarımı ve yüksek frekanslı iletişim işlevlerini desteklemek için kullanılır. Yüksek frekanslı ve yüksek hızlı kartlar, sinyal bütünlüğünü ve kararlılığını sağlamak, sinyal kaybını ve paraziti azaltmak için özel malzemeler ve işlemler gerektirir.
Drone uçuş kontrol kartı Kat Sayısı Seçimi İçin Dikkate Alınması Gereken Faktörler
Sinyal İletiminin Karmaşıklığına Göre Temel Kat Sayısı Planlaması
1.Tüketici Sınıfı Dronlarda Hafif Sinyal Mimarisi
Hava çekimi, eğlence gibi tüketici senaryolarında, 4-6 katlı PCB’ler temel işlev gereksinimlerini karşılayabilir:
Tipik uygulama senaryoları: 4 katmanlı kart, “sinyal katmanı-güç katmanı-toprak katmanı-sinyal katmanı” katmanlama yapısı sayesinde, uçuş kontrol MCU’su, 2,4 GHz uzaktan kumanda bağlantısı ve 5,8 GHz görüntü aktarım sinyallerinin fiziksel izolasyonunu sağlar. Örneğin, Jiedobang tarafından piyasaya sürülen JDB-4L06 çözümü, empedans uyumu tasarımını optimize ederek çift frekanslı sinyal izolasyonunu 45 dB’nin üzerine çıkarır ve sinyal parazitini etkili bir şekilde bastırır;
Performans sınırlarının genişletilmesi: 6 katmanlı kartlar, USB 3.0 (5 Gbps) veya MIPI kamera arayüzü gibi yüksek hızlı sinyal aktarımını destekleyebilir, ancak yüksek hızlı sinyal bütünlüğünü sağlamak için arka delme işlemiyle sinyal kalıntılarını azaltmak gerekir. Bir markanın tüketici sınıfı drone’unda 6 katmanlı kart tasarımı kullanıldıktan sonra, görüntü aktarım gecikmesi 120 ms’den 80 ms’ye düşmüştür.
2.Endüstriyel sınıf drone’larda çoklu protokol entegrasyonu ihtiyacı
Lojistik, haritalama gibi endüstriyel uygulamalar, PCB kat sayısı konusunda daha yüksek gereksinimler ortaya koymaktadır:
Yüksek hızlı sinyal yönetimi: 8 katmanlı kart, bağımsız sinyal katmanı tasarımı sayesinde PCIe 3.0 (8 Gbps), Gigabit Ethernet ve CAN veriyolunu aynı anda taşıyabilir ve çoklu sensör veri entegrasyonu ihtiyacını karşılayabilir. Bir haritalama drone’unda 8 katmanlı kart kullanıldıktan sonra, veri aktarım bant genişliği %300 artmıştır;
Güç bütünlüğü optimizasyonu: 12 katmanlı kart, “güç-toprak-güç” sandviç yapısını kullanır ve dağıtılmış dekuplaj kondansatör dizisiyle birlikte güç gürültüsünü 50 mV’nin altında tutarak, lidar gibi hassas ekipmanların istikrarlı çalışmasını sağlar. Bir lojistik drone, 12 katmanlı kart tasarımı sayesinde konumlandırma hassasiyetini ±2 cm’ye çıkarmıştır.
Mekanik yapı uyumluluğunun dinamik dengesi
1.Malzeme yeniliği, ağırlık sınırını aşıyor
Drone uçuş kontrol kartı’lerin hafifleştirilmesi konusundaki talepleri, malzeme teknolojisinin yenilenmesini teşvik etmektedir:
Yüksek TG FR4 uygulaması: Jiedobang tarafından geliştirilen TG170 malzemesi, 6 katmanlı kart tasarımında cam elyaf takviyesi ve reçine formülünün optimizasyonu sayesinde, kart ağırlığını geleneksel malzemelere göre %15 azaltmış ve aynı zamanda -40°C ile 125°C arasındaki sıcaklık döngüsü testini geçmiştir. Bu malzemeyi kullanan bir uzun menzilli drone, uçuş süresini %18 uzatmıştır;
Karbon fiber kompozit teknolojisi: Karbon fiber gövdeli drone’lar için “ön emdirme malzemesi-PCB ortak kürleme” teknolojisi kullanılarak PCB kalınlığı 1,0 mm’ye indirilmiş ve eğilme mukavemeti 300 MPa’ya yükseltilmiştir. Bu teknoloji sayesinde, bir katlanabilir drone kanatlarını 180° güvenilir bir şekilde katlayabilmektedir.
2.Kat Sayısı ve Kalınlığın Eşzamanlı Optimizasyonu
Kat sayısının artmasının getirdiği ağırlık sorunu, yapısal yeniliklerle çözülmelidir:
Sertlik-Esneklik Kombinasyonu Çözümü: Katlanma eklemlerinde 2 kat esnek levha + 4 kat sert levhadan oluşan karma bir yapı kullanılarak, hem sinyal sürekliliği sağlanmış hem de yerel ağırlık %40 oranında azaltılmıştır. Bu tasarımı kullanan bir akrobasi drone’unda titreşim gürültüsü 25 dB azalmıştır;
Açma ile ağırlık azaltma teknolojisi: Kablolama yapılmayan alanlarda lazerle delikler açılır. Bu yöntemle, bir bitki koruma drone’sunda 6 katmanlı levhanın ağırlığı %22 oranında azaltılırken, yapısal sertlik korunur ve titreşim direnci 1,5 kat artar.
Drone uçuş kontrol kartı maliyet optimizasyonu yolları
1.Katmanlı yapı yenilikleriyle maliyet düşürme
Katman sayısını körü körüne artırmak, maliyetin katlanarak artmasına neden olur; bu nedenle, maliyet-fayda oranını en üst düzeye çıkarmak için üretim süreçlerinin optimize edilmesi gerekir:
Karışık malzeme çözümü: Jiedobang tarafından önerilen “yüksek frekans katmanı (Rogers 4350B) + standart katman (FR4)” karışık katman tasarımı, 5G sinyal iletim kalitesini korurken 8 katmanlı kartın maliyetini %18 oranında düşürmüştür. Bir güvenlik drone’u bu çözümü uyguladıktan sonra, BOM maliyeti %12 azaldı;
Akıllı Kablo Düzeneği Optimizasyonu: AI algoritmalarıyla sinyal yollarının otomatik olarak planlanması sayesinde, bir tarım drone’unun PCB’sindeki kablo düzenleme verimliliği %40 arttı, 2 sinyal katmanı ihtiyacı azaldı ve üretim maliyetleri doğrudan düştü.
2.Yedekli Tasarımla Yükseltme Alanı Ayrılması
“N+2” yedekli tasarım stratejisi benimsenerek, mevcut ihtiyaçlar ile gelecekteki genişletme ihtiyaçları arasında denge sağlanır:
Tipik uygulama örneği: Bir harita ölçüm drone’sunun ilk tasarım gereksinimi 6 katmanlı karttı, ancak 8 katmanlı yedekli tasarım uygulandıktan sonra, ayrılan 2 katmanlık alan daha sonra AI uç hesaplama modülünün entegrasyonu için kullanıldı ve böylece tüm cihazın yeniden tasarlanması önlendi;
Yaşam döngüsü maliyeti optimizasyonu: İlk maliyet %8 artmış olsa da, modüler yükseltme sayesinde ürünün yaşam döngüsü 3 yıl uzadı ve yıllık birim maliyet %22 azaldı. Bir endüstriyel drone şirketi bu stratejiyi uyguladıktan sonra, müşteri tekrar satın alma oranı %35 arttı.
