İlk elektronik tüp cihazlarından günümüzün 5G iletişim terminallerine ve endüstriyel kontrol sistemlerine kadar, elektronik cihazların temel taşı olan baskılı devre kartı (PCB) alt tabaka teknolojisi birçok kez yenilenmiştir. Çok sayıda PCB alt tabakası arasında FR4 malzeme her zaman baskın bir konuma sahip olmuş ve tüketici elektroniği seri üretimi ile endüstriyel ekipman özelleştirme gibi çeşitli senaryolarda yaygın olarak kullanılmıştır.
Sektörde on yıllardır “kalıcı” konumunu koruyabilmesi, tesadüfi bir pazar tercihi değil, performans, maliyet ve işleme gibi üç temel boyutta oluşturduğu dengeli sistem sayesinde olmuştur. Yüksek maliyet-fayda oranı, tüm endüstri zincirindeki olgun uyum yeteneği ve çoğu uygulama senaryosunu hassas bir şekilde kapsaması kaynaklanmaktadır.

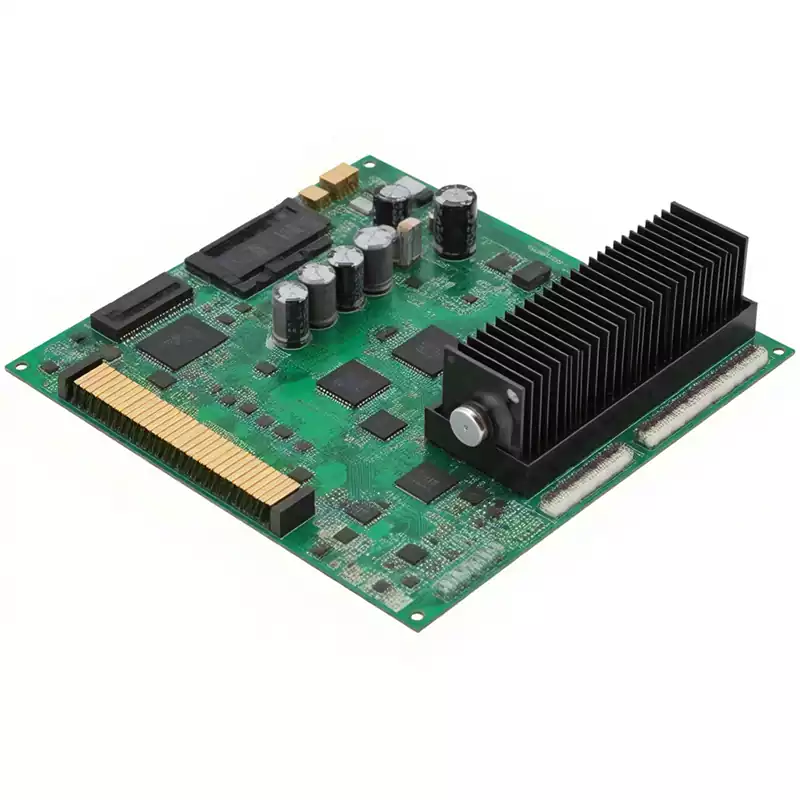

Dengeli Performans
FR4 malzeme sektörde uzun süre yaygın olarak kullanılabilmesinin başlıca nedeni, çeşitli performans göstergelerinin dengeli olması ve belirgin bir zayıf yönünün bulunmamasıdır. Gerçek uygulama senaryolarında, belirli bir performans boyutunda en üst seviyeye ulaşmak için aşırı maliyetlere katlanmak gerekmezken, çoğu elektronik cihazın baz malzemeye yönelik temel performans gereksinimlerini gayet iyi karşılayabilmektedir.
Bileşim açısından bakıldığında, FR4 malzeme esas olarak epoksi reçine ve cam elyaf kumaş olmak üzere iki malzemeden oluşur. Üretim sürecinde, sıcak presleme tekniği ile bu iki malzeme sıkı bir şekilde birleştirilerek bir kompozit malzeme yapısı oluşturulur. Bu benzersiz yapı, FR4 malzeme çok yönlü ve istikrarlı bir performans kazandırır. Elektriksel performans açısından, elektronik cihazların sinyal iletimi, yalıtım gibi temel elektriksel işlev gereksinimlerini karşılayabilir ve cihazın çalışma sırasında elektriksel performansının istikrarlı ve güvenilir olmasını sağlar.
Mekanik performans açısından, belirli bir mukavemet ve esnekliğe sahiptir, belirli dış kuvvetlere dayanabilir, kolayca deforme olmaz veya hasar görmez, elektronik cihazlara istikrarlı bir mekanik destek sağlar; ısı direnci açısından, belirli yüksek sıcaklık ortamlarında performansının istikrarını koruyabilir, sıcaklığın artması nedeniyle hızlı bir performans düşüşü veya arıza durumu ortaya çıkmaz, böylece elektronik cihazların normal çalışma sıcaklığı aralığında istikrarlı çalışmasını sağlar. Bu performans özellikleri bir araya getirildiğinde, FR4 malzeme pratiklik ve ekonomiklik arasında iyi bir denge noktası bulmuş ve elektronik endüstrisi için ideal bir malzeme çözümü haline gelmiştir.
Elektriksel Özellikler
Elektriksel özellikler açısından, FR4 malzeme dielektrik sabiti (Dk) 4,2 ile 4,8 arasında sabit kalır ve kayıp faktörü (Df) 0,02’nin altındadır; bu özellikleri sayesinde orta ve düşük hızlı sinyal iletimi gereksinimlerini tam olarak karşılayabilir ve tüketici elektroniği (örneğin cep telefonları, bilgisayar çevre birimleri), genel endüstriyel ekipmanlar (örneğin sensörler, kontrolörler) ve ev aletleri gibi yaygın uygulama alanları için uygundur.
Yüksek frekanslı iletişim senaryolarında, geleneksel FR4 malzeme performansı politetrafloroetilen (PTFE) gibi özel baz malzemeler kadar iyi olmasa da, modifikasyon ve yükseltme (örneğin yüksek camleşme geçiş sıcaklığına (Tg) sahip FR4, düşük kayıp faktörü FR4 gibi modeller) sayesinde, dielektrik sabiti 3,8 – 4,2’ye optimize edilebilir ve kayıp faktörü 0,015’in altına düşebilir; bu da 5G orta ve düşük frekans bandı (Sub – 6GHz) iletişim gereksinimlerine uyum sağlayarak, düşük maliyetle üst düzey senaryolara uyum sağlayan bir teknik atılım gerçekleştirir. Sektör verilerine göre, 5G baz istasyonu yardımcı kontrol modüllerinde FR4 malzeme kullanım oranı %85’e ulaşmaktadır; bu oran, özel malzemelerin %15’lik uygulama payının çok üzerindedir.
Mekanik Özellikler
Mekanik özellikler açısından, FR4 malzeme in eğilme mukavemeti 300 MPa’nın üzerine, çekme mukavemeti ise 150 MPa’nın üzerine çıkmaktadır. Bu malzeme, PCB üretim sürecindeki delme, kesme, bükme gibi işlemlere dayanabilir ve elektronik cihazların montajı ile nakliye aşamalarındaki mekanik darbe gereksinimlerini de karşılayabilir. Seramik baz malzemelerin kırılganlık kusurları ve alüminyum baz plakaların kolay deforme olma özellikleriyle karşılaştırıldığında, FR4 baz malzemesinin yapısal stabilitesi daha avantajlıdır; ek takviye işlemleri gerektirmez ve toplam üretim maliyetini etkili bir şekilde düşürür. Normal ortam koşullarında, FR4 baz malzemesinin boyutsal stabilite hatası %0,1’in altında tutulabilir; bu da hassas bileşenlerin lehimleme hassasiyetini garanti eder ve baz malzemenin deforme olması nedeniyle ortaya çıkan ürün arızalarını azaltır.
Isı Direnci
Isı direnci açısından, sıradan FR4 malzeme camsı geçiş sıcaklığı (Tg) yaklaşık 130°C’dir; yüksek Tg modelleri ise 170°C’nin üzerine çıkarılabilir. Bu, Yüzey Monte Teknolojisi (SMT) reflow lehimleme (260°C tepe sıcaklığı) sırasında ortaya çıkan kısa süreli yüksek sıcaklık şoklarına istikrarlı bir şekilde dayanabilir. Uzun süreli çalışma sıcaklığı 105°C – 150°C aralığında sabit tutulabilir ve bu da çoğu elektronik cihazın çalışma ortamını kapsar. Otomotiv elektroniği gibi yüksek sıcaklık uygulamalarında, özel reçine ile modifiye edilmiş FR4 malzeme 180°C’nin üzerinde uzun süreli ısı direnci sağlayabilir ve maliyeti seramik baz malzemesinin 1/3’ü, poliimida baz malzemesinin ise 1/2’si kadardır.
Maliyet Kontrolü
FR4 malzeme yüksek fiyat-performans oranı, esas olarak tüm tedarik zincirinin olgunluğundan kaynaklanmaktadır. Hammadde tedarikinden üretim süreçlerinin uygulanmasına, üretim kapasitesinin genişletilmesinden atıkların geri dönüşümüne kadar her aşamada maliyetler hassas bir şekilde kontrol edilmekte ve diğer baz malzemelerin aşması zor bir “fiyat-performans avantajı” oluşturulmaktadır.
Hammadde Tedariki Yeterli Hammadde açısından, FR4 malzeme temel hammaddeleri olan epoksi reçine ve cam elyaf kumaş, piyasada bol miktarda bulunan ve fiyat dalgalanmaları az olan emtialardır. Epoxy reçinenin küresel yıllık üretimi 10 milyon tonu aşarken, cam elyaf kumaş üretim kapasitesi 20 milyar metrekareyi geçmiştir. Büyük ölçekli seri üretim etkisi, hammadde birim fiyatlarının uzun vadede düşük seviyede kalmasını sağlamaktadır.
Verilere göre, sıradan FR4 malzeme hammadde maliyeti yaklaşık 20-30 yuan/metrekare iken, PTFE baz malzemesinin hammadde maliyeti 200-300 yuan/metrekareye ulaşmaktadır; alüminyum baz malzemesinin hammadde maliyeti de 80-100 yuan/metrekare aralığındadır. Aynı zamanda, FR4 malzeme hammadde tedarik kanalları geniş olup, kıt kaynaklara bağımlı değildir; bu da tedarik zinciri riskini ve tedarik maliyetini etkili bir şekilde azaltmaktadır.
Üretim Sürecinin Standartlaştırılması ve Otomasyonu, Yüksek Verim
Üretim sürecinde, FR4 malzeme üretim süreci yüksek düzeyde standartlaştırılmış ve otomatikleştirilmiştir; sıcak presleme, kesme, delme gibi temel işlemlerin verimi %98’in üzerine çıkabilir ve hurda oranı %2’nin altındadır. Buna karşılık, seramik baz malzemesinin sinterleme verimi yaklaşık %85’tir; PTFE baz malzemesinin kalıplama süreci karmaşıktır ve verimi %90’ın altındadır.
Yüksek verimlilik, birim ürünün üretim maliyetini doğrudan düşürürken, standartlaştırılmış süreçler de üretim ekipmanlarının özelleştirilme ihtiyacını azaltır. Standart FR4 üretim hattının yatırım maliyeti yaklaşık 5 milyon yuan/hat iken, özel baz malzeme üretim hattının yatırım maliyeti genellikle 20 milyon yuan/hat’ı aşmaktadır. Bu durum, üreticilerin sektöre giriş eşiğini düşürür, FR4 malzeme üretim kapasitesini artırır ve “ölçek ekonomisi – maliyet düşürme” şeklinde bir pozitif döngü oluşturur.
Geri dönüştürülebilirliği yüksektir, ek gelir sağlar
Geri dönüşüm açısından FR4 malzeme geri dönüştürülebilirliği, çoğu özel baz malzemeden daha üstündür. Atık FR4 PCB’ler, mekanik kırma ve kimyasal yapıştırıcı çözme gibi işlemlerle bakır folyo ve cam elyaftan ayrılabilir; bu işlemlerde bakır folyo geri kazanım oranı %95’in üzerine çıkabilirken, cam elyaf inşaat malzemeleri ve yalıtım malzemeleri üretiminde kullanılabilir, böylece kaynakların yeniden kullanımı sağlanır. Bu, sadece çevre dostu işleme maliyetlerini düşürmekle kalmaz, aynı zamanda üreticiler için ek kaynak geri kazanım geliri yaratarak genel maliyet-fayda oranını daha da artırır. Sektör verilerine göre, FR4 PCB’nin geri kazanım katma değeri yaklaşık 5 – 8 yuan/kg iken, PTFE bazlı malzemelerin geri kazanım katma değeri neredeyse sıfırdır ve seramik bazlı malzemelerin geri kazanım maliyeti, malzemenin kendi değerinden bile daha yüksektir.
Üretim Eşiklerini Düşüren Pratik Özellikler
FR4 baz malzemesinin “sonsuz” statüsü, çeşitli PCB üretim süreçleriyle yüksek uyumluluğundan da kaynaklanmaktadır. İster tek/çift taraflı PCB, çok katmanlı PCB, ister esnek PCB veya sert-esnek birleşik PCB olsun, FR4 baz malzemesi tüm bunlara mükemmel uyum sağlar. Üreticilerin üretim süreçlerinde büyük değişiklikler yapmasına gerek kalmaz, bu da üretim ve uygulama maliyetlerini daha da düşürür ve pazardaki uygulanabilirliği artırır.
Çok Katmanlı pcb Üretiminde Laminasyon Süreci Olgunlaşmıştır
Çok Katmanlı pcb üretiminde, FR4 bazlı laminasyon süreci olgunlaşmıştır; 10 kat ve üzeri çok katlı levhaların üretilmesini sağlar, katlar arası bağlanma gücü yüksektir, soyulma mukavemeti 1,5 N/mm’yi aşar ve çok katlı levhalarda sinyal iletiminin istikrarını garanti eder. Buna karşılık, esnek alt tabakanın laminasyon prosesi karmaşıktır, katmanlar arası ayrılma riski yüksektir ve özel yapıştırıcı malzemeler ile ekipman gerektirir; seramik alt tabakalı çok katmanlı levhaların üretiminde ise sinterleme deformasyonu, katmanlar arası hizalama hassasiyetinin yetersizliği gibi sorunlar söz konusudur ve bu da büyük ölçekli seri üretimi zorlaştırmaktadır. Tüketici elektroniği, endüstriyel kontrol gibi çok katmanlı PCB talebinin yüksek olduğu alanlarda, FR4 malzeme proses uyumluluğu onu tercih edilen çözüm haline getirmektedir.
Çeşitli Yüzey İşlem Yöntemleri Farklı Senaryolara Uyum Sağlar
Yüzey işleme uyumu açısından FR4 malzeme, sıcak hava düzeltme (HASL), kimyasal altın kaplama, gümüş kaplama, organik lehimlenebilirlik koruma tabakası (OSP) gibi çeşitli yüzey işleme yöntemleriyle uyumludur ve farklı uygulama senaryolarına göre en uygun çözüm seçilebilir.
Örneğin, altın kaplama işlemi PCB’nin oksidasyon direncini ve lehimleme güvenilirliğini artırır ve üst düzey elektronik cihazlar için uygundur; OSP işlemi ise düşük maliyetlidir ve tüketici elektroniği seri üretimi için uygundur. Bu uyumluluk, üreticilerin alt tabakayı değiştirmeden farklı kalite gereksinimlerine sahip ürünler üretebilmesini sağlar, üretim hattının esnekliğini önemli ölçüde artırır ve ekipman yatırımı ile proses ayarlama maliyetlerini düşürür.
Çeşitli bileşen lehimleme yöntemlerine uyum sağlar, hatalı ürün oranı düşüktür
Ayrıca, FR4 malzeme her türlü bileşen lehimleme prosesi ile mükemmel uyum sağlar; ister delikli montaj (THT) ister yüzey montajı (SMT) olsun, lehim mukavemetini ve elektriksel bağlantı stabilitesini garanti eder. Yüzey pürüzlülüğü orta düzeyde olduğundan lehim ıslatma etkisini artırır ve lehimleme hatası oranı %0,1’in altında tutulabilir; bu oran, seramik alt tabakaların %0,5’i ve esnek alt tabakaların %0,3’ünden önemli ölçüde daha düşüktür. Düşük lehimleme hatası oranı, ürün yeniden işleme maliyetlerini daha da azaltır ve üretim verimliliğini artırır.
Riski Azaltmak, Verimliliği Artırmak
Onlarca yıllık gelişimin ardından, FR4 malzeme, Uluslararası Baskılı Devre Birliği (IPC) tarafından yayınlanan IPC-4101 standardı ve Çin Ulusal Standardı GB/T 4721 gibi kapsamlı uluslararası ve ulusal standart sistemlerini oluşturmuştur. Bu standartlar, FR4 malzeme performans göstergeleri, üretim süreçleri ve kalite kontrolü gibi kilit unsurlar için net düzenlemeler getirmektedir. Bu standardizasyon özelliği iki temel avantaj sağlamaktadır: Birincisi, alıcı ve satıcı arasındaki iletişim maliyetlerini ve kalite risklerini azaltmak; ikincisi, ürünlerin değiştirilebilirliğini ve evrenselliğini artırarak sektördeki ana akım konumunu sağlamlaştırmıştır.
Test Sürecini Basitleştirme, Maliyet ve Süreyi Azaltma
Tedarik açısından bakıldığında, standartlaştırılmış performans göstergeleri sayesinde üreticiler her bir FR4 malzeme partisini kapsamlı bir şekilde test etmek zorunda kalmamaktadır. Standartlara göre sadece kilit göstergeleri (Tg değeri, dielektrik sabiti, yalıtım direnci vb.) üzerinde numune testi yapmak, baz malzemenin kalitesini garanti altına almakta ve test maliyetlerini ve tedarik süresini önemli ölçüde azaltmaktadır. Buna karşılık, özel baz malzemeler için standartlar henüz tam olarak birleştirilmemiştir; farklı tedarikçilerin ürünleri arasında performans farkları oldukça büyüktür. Üreticiler, tedarikçi denetimi ve ürün testlerine büyük çaba harcamak zorunda kalmakta, bu da tedarik maliyetlerini ve riskleri artırmaktadır.
Net bir dayanak sağlayarak tasarım verimliliğini artırma
Tasarım açısından bakıldığında, standartlaştırılmış FR4 parametreleri PCB tasarım net bir tasarım dayanağı sunar. Tasarımcılar, karmaşık baz malzeme performans testleri yapmaya gerek kalmadan standart parametreleri doğrudan referans alarak devre tasarımı, empedans uyumu hesaplamaları ve termal tasarım gibi çalışmaları yürütebilir, böylece tasarım verimliliğini etkili bir şekilde artırır. Aynı zamanda, standartlaştırılmış FR4 ürünleri yüksek düzeyde değiştirilebilirlik özelliğine sahiptir; tedarikçi değiştirilse bile ürün tasarımının uyumluluğu etkilenmez ve bu da tedarik zincirindeki dalgalanmalardan kaynaklanan riskleri azaltır. Tüketici elektroniği sektöründeki büyük ölçekli seri üretim alanında bu özellik özellikle önemlidir; farklı partilerdeki ürünlerin tutarlılığını garanti eder ve marka itibarını artırır.
Net Test Standartları, Ürün Kalitesini Güvence Altına Alır
Kalite kontrol açısından bakıldığında, eksiksiz bir standart sistemi, FR4 malzeme kalite testleri için net bir dayanak sağlar. Yalıtım direnci testi, sıcaklık direnci testi, mekanik mukavemet testi gibi testler için net uygunluk standartları belirlenmiştir ve bu sayede uygun olmayan ürünlerin pazara girmesini etkili bir şekilde önleyebilir. Standartlaştırılmış kalite kontrol sistemi, sadece üreticilerin kalite risklerini azaltmakla kalmaz, aynı zamanda alt sektör müşterilerinin FR4 ürünlerine olan güvenilirlik algısını da güçlendirir ve pazar talebini daha da artırır.
Yeni İhtiyaçlara Sürekli Uyum Sağlama
FR4 malzeme“sonsuz gençliği”, teknolojinin durması değil, sürekli teknolojik yenilikler yoluyla yeni uygulama ihtiyaçlarına uyum sağlayarak yaşam döngüsünü uzatmasıdır. 5G, otomotiv elektroniği ve endüstriyel internet gibi yeni alanların hızlı gelişmesiyle birlikte, pazar PCB baz malzemelerinin performansına yönelik daha yüksek talepler ortaya koymaktadır. FR4 malzeme, modifikasyon ve iyileştirmeler sayesinde “düşük maliyet + yüksek performans” şeklinde bir teknolojik atılım gerçekleştirmiş ve fiyat-performans avantajını daha da güçlendirmiştir.
5G iletişiminin yüksek frekans gereksinimleri, modifiye FR4 sinyal iletimini karşılar
5G iletişiminin yüksek frekans gereksinimlerine yönelik olarak, sektörde yüksek Tg ve düşük Df değerlerine sahip modifiye FR4 malzeme geliştirilmiştir. Epoksi reçine formülünün optimize edilmesi ve düşük kayıplı cam elyaf kumaşın kullanılmasıyla, dielektrik sabiti 3,8’in altına, kayıp faktörü ise 0,012’nin altına düşürülmüştür. Bu malzeme, 5G Sub-6GHz frekans bandındaki sinyal iletim gereksinimlerini karşılayabilmekte ve maliyeti PTFE özel baz malzemesinin sadece 1/4 – 1/3’ü kadardır. 5G baz istasyonu RF ön uç modülleri, akıllı telefon anten kartı gibi uygulamalarda, modifiye FR4 malzeme geniş çapta kullanılmaya başlanmış ve performans ile maliyeti dengeleyen en uygun teknik çözüm haline gelmiştir.
Otomotiv sınıfı FR4 ortaya çıkmıştır
Otomotiv elektroniğinin yüksek sıcaklık ve yüksek güvenilirlik gereksinimlerine yönelik olarak, otomotiv sınıfı FR4 malzeme endüstriyel uygulamaya geçmiştir. Bu tür malzemeler nem ve ısıya dayanıklılık ile yaşlanmaya karşı direnç özelliklerine sahiptir; Tg değeri 180°C’nin üzerine çıkabilir, uzun süreli çalışma sıcaklığı 150°C’de sabit kalır ve 85°C/85% bağıl nem koşullarında 1000 saatlik nem ve ısıya dayanıklılık yaşlanma testinde belirgin bir performans düşüşü göstermez; bu sayede otomotiv motor bölmesi, şasi gibi zorlu çalışma ortamlarına uyum sağlayabilir. Geleneksel FR4 baz malzemelerine kıyasla, otomotiv sınıfı FR4 malzeme maliyeti yalnızca %10 – %15 artmaktadır, ancak otomotiv elektroniğinin güvenilirlik gereksinimlerini karşılayabilmekte ve seramik baz malzemeler ile poliimid baz malzemelere göre fiyat-performans oranı açısından belirgin bir üstünlüğe sahiptir.
Yüksek yalıtım mukavemetine sahip FR4, güvenliği garanti eder
Yeni enerji ekipmanlarının yüksek gerilim gereksinimlerine yönelik olarak, yüksek yalıtım mukavemetine sahip FR4 malzeme teknik bir atılım gerçekleştirmiştir. Bu malzemenin kırılma gerilimi 40 kV/mm’nin üzerine çıkabilmekte ve hacimsel direnci 10¹⁴ Ω·cm’yi aşmaktadır. Yeni enerji araç şarj istasyonları ve fotovoltaik invertörler gibi yüksek gerilim ekipmanlarının yalıtım güvenliğini garanti ederken, maliyeti yüksek gerilim seramik baz malzemesinin sadece 1/5’i kadardır. Bu nedenle, yeni enerji alanında en yaygın tercih edilen baz malzeme haline gelmiştir.
FR4 malzeme PCB sektöründe “sonsuz gençlik” kazanmasının anahtarı, “performans – maliyet – üretim süreci” dengesini hassas bir şekilde yakalamış olmasıdır. Tek bir boyutta en üst düzey performansı hedeflemez, ancak uygulama senaryolarının büyük çoğunluğunu kapsayabilir; kıt kaynaklara bağımlı değildir, ancak tüm endüstri zincirinin olgunluğu sayesinde maliyet kontrolünü sağlayabilir; tek bir üretim süreciyle sınırlı değildir, ancak her türlü üretim ihtiyacıyla uyumlu olabilir; Geleneksel standartlara bağlı kalmaz, ancak yinelemeli yükseltmeler yoluyla yeni senaryolara uyum sağlar. Bu çok yönlü denge sistemi, FR4 malzeme zorlukla ikame edilebilen yüksek maliyet-fayda avantajını oluşturur.
Elektronik teknolojisinin sürekli yenilenmesi bağlamında, özel malzemeler belirli üst düzey senaryolarda belirli bir paya sahip olabilir, ancak FR4 malzeme dengeli performansı, kontrol edilebilir maliyeti, olgun işleme süreci ve sürekli evrim yeteneği sayesinde PCB endüstrisindeki ana akım konumunu koruyacaktır.
