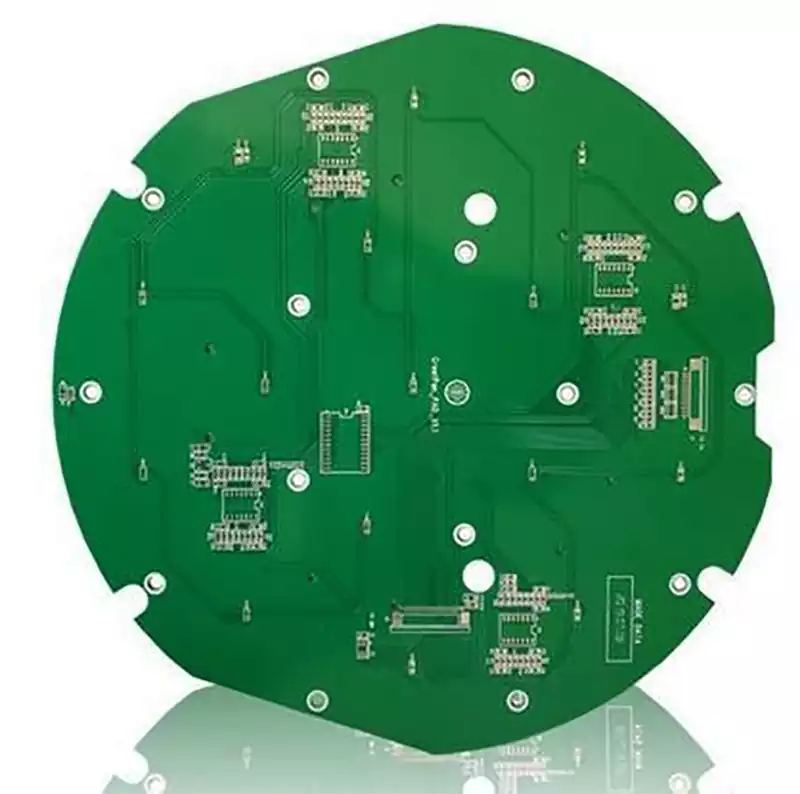

FR4, baskılı devre kartı üretim sektöründe en yaygın kullanılan bakır kaplı laminat substratıdır. Sektördeki birçok uzman onu basitçe cam elyafı takviyeli epoksi levha olarak tanımlar, ancak endüstri standartları açısından FR4 esasen Amerika Ulusal Elektrik Üreticileri Birliği (NEMA) tarafından hazırlanan alev geciktirici bir spesifikasyondur. FR, Flame-Retardant (Alev Geciktirici) kelimelerinin kısaltmasıdır. FR4’ün özel tanımı şudur: Matris reçinesi olarak epoksi reçinesi ve takviye temel malzemesi olarak elektronik sınıf cam elyaf kumaşı kullanan, aynı zamanda UL94 V-0 alev geciktirme standardına uyan devre kartlarına özel substrat.
Piyasada ticari olarak satılan FR4 levhalar, ana hammadde olarak çoğunlukla dört fonksiyonlu epoksi reçinesi kullanır; özel dolgu katkı maddeleri ve kaliteli elektronik cam elyaf kumaşı ile bileşik haline getirilip preslenir. Bu malzeme, geleneksel BDK üretim ve uygulama senaryolarının büyük çoğunluğuna uyum sağlar. BDK sektöründe yapı, bileşim ve alev geciktirme performansı açısından belirgin farklılıklar taşıyan geniş bir substrat çeşitliliği mevcuttur. Her substrat türünün sınıflandırılmış parametreleri aşağıdaki tabloda gösterilmiştir:
| Substrat Malzeme Türü | Sektör Sınıf Kodu | Ana Hammadde Bileşimi | Alev Geciktirme Standardı |
|---|---|---|---|
| Kağıt Tabanlı Substrat | XPC | Fenolik reçine + odun hamuru elyaf kağıt | Alev geciktirici değil, UL94 HB uyumu |
| Kağıt Tabanlı Substrat | XXPC | Modifiye fenolik reçine + odun hamuru elyaf kağıt | Alev geciktirici değil, UL94 HB uyumu |
| Kağıt Tabanlı Substrat | FR-1 | Alev geciktirici fenolik reçine + odun hamuru elyaf kağıt | Alev geciktirici, UL94 V-1 uyumu |
| Kağıt Tabanlı Substrat | FR-2 | Alev geciktirici fenolik reçine + odun hamuru elyaf kağıt | Alev geciktirici, UL94 V-1 uyumu |
| Cam Kumaşı Tabanlı Substrat | FR-4 | Epoksi reçine + elektronik sınıf cam kumaşı | Alev geciktirici, UL94 V-0 uyumu |
| Cam Kumaşı Tabanlı Substrat | FR-5 | Epoksi reçine + elektronik sınıf cam kumaşı | Alev geciktirici, UL94 V-0 uyumu |
| Kompozit Substrat | CEM-1 | Epoksi reçine + elyaf kağıt + cam kumaşı | Alev geciktirici, UL94 V-0 uyumu |
| Kompozit Substrat | CEM-3 | Epoksi reçine + cam kumaşı + cam keçesi | Alev geciktirici, UL94 V-0 uyumu |
Farklı BDK Substratlarının Özellikleri ve Uygulama Alanları
1.Kağıt Tabanlı Substratlar
Bu substrat grubu, ana takviye katmanı olarak odun hamuru elyaf kağıdı kullanır ve yapıştırıcı olarak fenolik reçine ile laminat haline getirilip kalıplanır. XPC ve XXPC modellerinde alev geciktirme özelliği bulunmazken FR-1, FR-2 ve FR-3 modelleri alev geciktirme özelliği kazanacak şekilde modifiye edilmiştir. Kağıt tabanlı substratların en büyük avantajı yüksek maliyet-fayda oranı ve düşük üretim maliyetidir, ancak mekanik özellikleri ve ısı dayanımı zayıftır. Sadece düşük performans gereksinimleri olan alt sınıf elektronik ürünlerde kullanılır; oyuncaklar, basit ev aletleri, hesap makineleri ve sabit telefonlar buna örnektir.
2.Cam Kumaşı Tabanlı Substratlar
Epoksi levha veya cam elyaf levha olarak da bilinirler, orta ve üst sınıf BDK’ların ana substratlarıdır ve FR4 ile FR5 ürünlerini kapsar. Takviye malzemesi olarak elektronik sınıf cam elyaf kumaşı, bağlayıcı ortam olarak epoksi reçine kullanıldığından yüksek genel mekanik dayanım, üstün ısı dayanımı ve kararlı dielektrik özellikler sunar. Dengeli kapsamlı performansı sayesinde cam kumaşı tabanlı substratlar en çok tüketilen ve en geniş uygulama alanına sahip BDK substratları haline gelmiştir. Mobil iletişim ekipmanları, akıllı televizyonlar, üst sınıf tüketici elektroniği ve endüstriyel kontrol cihazları gibi ana sektörlerde yaygın olarak kullanılır.
3.Kompozit Substratlar
CEM-1 ve CEM-3 ana ticari sınıflardır; performans ve maliyet açısından kağıt tabanlı substratlar ile saf cam elyaf substratlar arasında yer alır ve maliyet avantajlı ara taban malzemeleri olarak görev yapar. CEM-3, standart FR4 levhalarla karşılaştırılabilir elektrik performansı ve üstün delme kabiliyeti sunar. Ayrıca boyut kararlılığı, karşılaştırmalı izleme indeksi (CTI) ve boyut hassasiyeti gibi birçok göstergede sıradan ekonomik FR4 levhalarını geride bırakır. Yüksek frekans performansı talebi olmayan, orta düzey mekanik işleme hassasiyeti gerektiren orta sınıf elektronik ürünlerde yaygın olarak kullanılır.
FR4 Levhalarının Temel Performans Parametreleri ve Seçim Kriterleri
FR4 levhalarının kullanım performansı ve uygulama alanları, cam geçiş sıcaklığı (Tg), termik ayrışma sıcaklığı (Td), dielektrik sabit (Dk), kayıp faktörü (Df), karşılaştırmalı izleme indeksi (CTI), termik genleşme katsayısı (CTE), su emilimi ve bakır folyonun soyulma dayanımı gibi birçok temel gösterge tarafından belirlenir. Önde gelen ürünler arasındaki performans farklarını somut olarak göstermek için dünyaca ünlü üç üretici olan Isola, Nelco ve Ventec’in referans FR4 malzemeleri aşağıdaki parametre tablosunda karşılaştırılmıştır:
| Performans Parametresi | Isola 370HR | Nelco N4000-13 | Ventec VT-47 |
|---|---|---|---|
| Cam Geçiş Sıcaklığı Tg (°C) | 180 | 210 | 170 |
| Termik Ayrışma Sıcaklığı Td (°C) | 340 | 350 | 340 |
| 10 GHz Frekansında Dielektrik Sabit Dk | 3,92 | 3,60 | 4,27 |
| 10 GHz Frekansında Kayıp Faktörü Df | 0,025 | 0,009 | 0,046 |
| CTI Performans PLC Sınıfı | 3 | 3 | 3 |
| Su Emilim Oranı (%) | 0,15 | 0,10 | 0,12 |
1.Temel Isı Dayanımı Göstergeleri: Tg ve Td
Cam geçiş sıcaklığı Tg, substratın fiziksel yapısında niteliksel değişikliğin meydana geldiği kritik sıcaklıktır. Ortam sıcaklığı Tg’nin altındayken levha sert ve kararlı camsı halini korur; sıcaklık Tg’yi aştığında substrat yumuşar, elastikliği artar ve deformasyona yatkın hale gelir. Bu geçiş geri dönüşümlüdür, levha soğutulduğunda orijinal sertliğini geri kazanır. Termik ayrışma sıcaklığı Td, substratın nihai ısı dayanımı eşiğini temsil eder. Td’yi aşan sıcaklıklar, iç reçinenin geri dönüşümsüz termik ayrışmasına yol açar, kalıcı hasar meydana gelir ve kullanım performansı tamamen kaybolur.
Sektör, Tg değerlerine göre FR4 levhalarını üç sınıfa ayırır: Düşük Tg levhalar (yaklaşık 135 °C), Orta Tg levhalar (yaklaşık 150 °C) ve Yüksek Tg levhalar (170 °C ve üstü). Çok katmanlı BDK laminasyonu, dalga lehimleme, 230 °C’nin üzerinde pik lehim sıcaklığı ve ekipmanın 100 °C’nin üzerinde ortam sıcaklığında uzun süre çalışması gibi yüksek termik gerilimli çalışma koşullarında substrat deformasyonu ve katman ayrılması arızalarını engellemek için yüksek Tg FR4 levhalarının kullanılması zorunludur.
2.Yüksek Frekans Elektrik Göstergeleri: Dk ve Df
Dielektrik sabit Dk ve kayıp faktörü Df, substratların yüksek frekans sinyal iletim performansını yöneten temel parametrelerdir ve her iki değer çalışma sinyalinin frekansına göre değişir. Df, sinyal iletim kaybının seviyesini gösterir; yüksek Df değerleri daha şiddetli sinyal zayıflaması ve distorsiyona yol açar. Dk, BDK izlerinin empedans kararlılığını doğrudan etkiler ve yüksek hassasiyetli empedans tasarımında temel referans kaynağıdır. Sektör, Df değerlerine göre FR4 levhalarını dört kayıp sınıfına ayırır:
- Standart Kayıp Sınıfı: Df ≥ 0,02
- Orta Kayıp Sınıfı: 0,01 ≤ Df ＜ 0,02
- Düşük Kayıp Sınıfı: 0,005 ≤ Df ＜ 0,01
- Çok Düşük Kayıp Sınıfı: Df ＜ 0,005
3.Yalıtım Güvenliği Göstergesi: CTI Karşılaştırmalı İzleme İndeksi
Karşılaştırmalı izleme indeksi (CTI), yalıtkan substratların yüksek voltaj izleme kırılmasına karşı direnç kabiliyetini ölçer. BDK çalışması sırasında yüksek sıcaklık veya nem nedeniyle yalıtım yüzeyinde karbonlaşmış iletken yollar oluşabilir, bu da elektrot kısa devreleri ve ekipman arızalarına yol açar. Yüksek CTI değeri, substratın yalıtım kırılmasına karşı daha güçlü direnci anlamına gelir ve BDK iletkenleri arasında gerekli kaçak mesafesini etkili bir şekilde azaltır. Sektör, CTI voltaj aralıklarına göre PLC performans sınıflarını ayırır; düşük sınıf numaraları üstün yalıtım performansına karşılık gelir:
| CTI Test Voltaj Aralığı | PLC Performans Sınıfı |
|---|---|
| ≥600 V | 0 |
| 400 V ~ 600 V (600 V dahil değil) | 1 |
| 250 V ~ 400 V (400 V dahil değil) | 2 |
| 175 V ~ 250 V (250 V dahil değil) | 3 |
| 100 V ~ 175 V (175 V dahil değil) | 4 |
| ＜100 V | 5 |
Havacılık ve uzay ekipmanları, deniz araçları ve yüksek voltaj güç ekipmanları gibi sıkı yalıtım güvenliği gereksinimleri olan senaryolarda ekipmanın uzun süre kararlı çalışmasını garanti etmek için yüksek CTI sınıfı FR4 levhaları kullanılmalıdır.
FR4 Levhalarının Uygulama Sınırlamaları
FR4, yüksek maliyet-fayda oranı, geniş mekanik işleme uyumu, kararlı elektrik performansı, yeterli mekanik dayanım ve tatmin edici standart ısı dayanımı gibi temel avantajlara sahiptir, bu nedenle genel amaçlı BDK’lar için tercih edilen substrat haline gelmiştir. Bununla birlikte FR4, yüksek frekans yüksek hız sinyal iletimi, yüksek güç ısı dağılımı, ultra hassas üretim ve diğer üst düzey uygulama senaryolarındaki üst sınıf ürünlerin tasarım gereksinimlerini karşılayamayan belirgin performans eksiklikleri barındırır. Belirli sınırlamalar aşağıda listelenmiştir:
Yüksek Frekans Sinyallerinde Aşırı İletim Kaybı
Elektronik ürünlerde sinyal iletim hızının artması ve BDK iz uzunluklarının uzamasıyla standart FR4 levhalarının sinyal kaybı sorunu giderek daha belirgin hale gelir. Standart FR4 yaklaşık 0,020 Df değerine sahiptirken özel yüksek hız yüksek frekans substratları 0,004 kadar düşük Df değerlerine ulaşabilir ve FR4’ün sadece dörtte biri kadar kayıp üretir. Öte yandan FR4’ün dielektrik kaybı sinyal frekansı ile üstel olarak artar, sinyal zayıflamasını ve distorsiyonu artırır; buna karşılık özel yüksek frekans malzemeleri kayıplarda hafif bir artış gösterir ve yüksek frekans çalışma koşullarında üstün kararlılık sunar. Bu nedenle yüksek hızlı BDK tasarımında standart FR4 yerine çalışma frekansına uygun özel düşük kayıplı substratların eşleşmesi gerekir.
Empedans Kontrolünde Düşük Hassasiyet
BDK izlerinin empedans değeri doğrudan substratın Dk değeri tarafından belirlenir. Kararsız ve kesintili empedans, sinyal aşımı, yansıma ve çınlama gibi sinyal bütünlüğü arızalarına yol açar. Standart FR4 levhalarının dielektrik sabit maksimum hata payı %10’a kadar çıkar ve geniş değer dalgalanma aralıkları vardır, oysa üst sınıf yüksek frekans substratları Dk hatasını %2’nin altında tutar ve FR4’e kıyasla çok daha üstün empedans hassasiyeti sunar. Bu hassasiyet kısıtlaması nedeniyle FR4, yüksek hassasiyetli empedans eşleşme tasarımı gerektiren yüksek hız ve yüksek frekans elektronik ürünlerde kullanılamaz.
Zayıf Termik İletkenlik ve Isı Dağılım Kapasitesi
FR4 levhalarının termik iletkenlik katsayısı sadece 0,3~0,4 W/(m·K) civarındadır, aşırı düşük termik iletkenliğe ve zayıf ısı dağılım performansına sahiptir. Yoğun ısı üreten yüksek güç güç kaynakları ve yüksek frekans güç bileşenlerinde yalnızca FR4 substratı kullanmak çalışma ısısını zamanında dağıtamaz, kolayca ısı birikimi ve aşırı sıcaklık artışına yol açar, bu da kullanım ömrünü ve çalışma kararlılığını olumsuz etkiler. Yüksek güç ürünlerinde sektör, FR4’ün yetersiz ısı dağılım kapasitesini telafi etmek için yüksek termik iletkenlikli substratlar, gömülü bakır direkleri/bakır blokları, metal çekirdekli BDK’lar ve diğer çözümler yaygın olarak kullanır.
Yüksek Sıcaklık Ortamlarında Zayıf Boyut Kararlılığı
FR4 levhaları uzun süre yüksek sıcaklık çalışma koşullarında bükülme, deformasyon ve boyut kaymalarına eğilimlidir. Kurşunsuz yeniden akış lehimlemenin pik sıcaklığı 250 °C’ye ulaşır ve bu değer çoğu standart FR4 levhanın Tg kritik sıcaklığını aşar. Substrat ısıtıldığında termik genleşme gerilmeleri oluşur ve soğutulduktan sonra kalıntı gerilim olarak kalır; bileşen soğuk lehim noktaları, çatlak lehim bağlantıları ve kart deformasyonu gibi kalite kusurları kolayca meydana gelir. Sektör uygulamaları, 3,2×1,6 mm’den büyük bileşenler monte edilen BDK’larda yüksek sıcaklık deformasyonundan kaynaklanan kalite risklerini önlemek için düşük termik genleşme katsayısı (CTE) olan üst sınıf substratların öncelikli olarak seçilmesi gerektiğini kanıtlamıştır.
