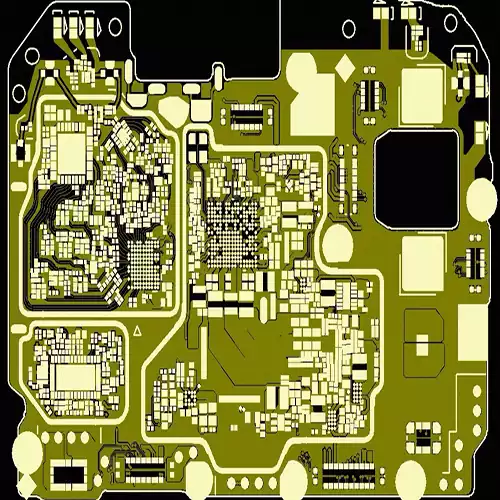

HDI PCB nedir? HDI PCB (High-Density Interconnect Printed Circuit Board), yüksek yoğunluklu bağlantı baskılı devre kartı. HDI, “High Density Interconnect” (Yüksek Yoğunluklu Bağlantı) ifadesinin kısaltmasıdır. HDI PCB, gelişmiş üretim teknolojileri ve tasarım yöntemleri kullanılarak daha yüksek yoğunluklu kablo düzenlemesi ve daha küçük boyutlar elde edilen bir baskılı devre kartı türüdür. Geleneksel PCB’lere kıyasla, HDI PCB’nin en büyük özelliği, daha yüksek yoğunluklu devre düzeni ve bağlantı sağlayabilmesidir.
HDI’nin Temel Özellikleri ve Teknolojileri
Mikro delik teknolojisi: Bu, HDI’nin en temel özelliğidir.
Lazer delme: Genellikle UV lazer veya CO2 lazer kullanılarak, çok ince ara katmanlarda çapı genellikle 150 µm’den küçük (genellikle 50-100 µm) mikro delikler (Microvia) açılır.
Kör delikler/gömülü delikler: HDI, dış katman ile iç katmanı birbirine bağlayan ancak kartın tamamını delmeyen kör delikler (Blind Via) ve sadece iç katmanlar arasında bağlantı sağlayan, dış katmana uzanmayan gömülü delikler (Buried Via) yoğun olarak kullanır. Bu, kablo döşeme için yüzey alanını büyük ölçüde serbest bırakır.
Yığılmış delikler/kademeli delikler: Daha fazla katmanı bağlamak için HDI, yığılmış delikler (Stacked Via, birden fazla mikro deliğin üst üste yığılması) veya kademeli delikler (Staggered Via, birden fazla mikro deliğin çapraz sıralanması) kullanır. Yığılmış delik işlemi daha karmaşıktır ve maliyeti daha yüksektir, ancak bağlantı yolları daha kısadır.
İnce Hatlar ve Aralıklar: Hat genişliği ve aralıkları (Line/Space) önemli ölçüde küçültülmüştür ve genellikle 100 µm’den küçüktür (genellikle 50-75 µm veya daha az). Bu kadar ince hatları gerçekleştirmek için daha gelişmiş grafik aktarım teknikleri (örneğin yarı-katmanlama yöntemi/mSAP) kullanılır.
Yüksek kablo yoğunluğu: Mikro delikler ve ince hatların birleşimi, birim alana yerleştirilebilecek kablo sayısını önemli ölçüde artırarak karmaşık devrelerde yüksek yoğunluklu bağlantı sağlar.
İnce Ortam Malzemeleri: Daha ince (örneğin ≤50 µm) yüksek performanslı bakır kaplı levhalar (CCL) ve yarı kürlenmiş levhalar (Prepreg) ile düşük profilli bakır folyo (Low Profile Copper) kullanımı, katmanlar arası ultra ince yapı ve ince hatların temelini oluşturur.
Katman Sayısının Artırılması ve Herhangi Bir Katman Arası Bağlantı: HDI levhalar, daha fazla katman sayısını (8 katman ve üzeri yaygın olarak görülür) kolayca gerçekleştirebilir. En gelişmiş herhangi bir katman arası bağlantı (Any Layer HDI veya ELIC) teknolojisi, herhangi bir katman arasında mikro delikler kullanılarak bağlantı yapılmasına izin vererek maksimum tasarım esnekliği sağlar.
Gelişmiş yüzey işleme: ENEPIG (kimyasal nikel-paladyum-altın), gümüş kaplama, kalay kaplama, OSP vb. gibi işlemler, yüksek yoğunluklu lehim alanları ve dar aralıklı bileşenlerin lehim güvenilirliği gereksinimlerini karşılar.
HDI PCB’nin avantajları:
HDI PCB, mikro kör delik ve gömülü delik teknolojisini kullanarak çok katmanlı yüksek yoğunluklu istiflemeyi gerçekleştirir ve kablo yoğunluğunu büyük ölçüde artırır. Mikro delik çapı ve yüksek hassasiyetli lazer delme teknolojisi, hat bağlantılarının doğruluğunu garanti eder, sinyal yollarını kısaltır, sinyal kaybını ve paraziti azaltır ve sinyal bütünlüğünü sağlar.
Alan Kullanımının Maksimize Edilmesi
HDI teknolojisi, kör ve gömülü delikler sayesinde PCB alanından tasarruf sağlar, cihazların ince, hafif ve kompakt tasarımına katkıda bulunur ve modern elektronik ürünlerin hacim ve ağırlık konusundaki katı gereksinimlerini karşılar.
Yüksek Hızlı Sinyal İletimi Güvencesi
Düşük dielektrik sabitli malzemeler ve optimize edilmiş katmanlama yapısı kullanılarak sinyal gecikmesi azaltılır, yüksek hızlı sinyal iletiminin kararlılığı ve güvenilirliği artırılır.
Yüksek Güvenilirlik ve Dayanıklılık
Çok katmanlı laminasyon ve hassas işleme, yapının sağlamlığını garanti eder, karmaşık uygulama ortamlarına uyum sağlar ve ürün ömrünü uzatır.
Tasarım Esnekliğinin Artırılması
Daha karmaşık devre tasarımlarını ve işlev entegrasyonunu destekleyerek, çeşitlilik arz eden yüksek performanslı elektronik ürünlerin ihtiyaçlarını karşılar.
HDI PCB katman yapısı:
Tek aşamalı katmanlı baskılı devre kartı (tek aşamalı 6 katmanlı kart, katman yapısı (1+4+1))
Bu tür HDI levha yapıları en basit olanlardır, çünkü iç katmanlı çok katmanlı levhalar gömülü delikler içermez ve üretim süreci tek bir presleme ile tamamlanabilir. Tek katmanlı levha olmasına rağmen, üretim süreci geleneksel çok katmanlı levhaların tek katmanlı laminasyon sürecine çok benzerdir. Çok katmanlı levhalardan temel farkı, daha sonra lazerle kör delik delme gibi birçok aşamadan geçmesi gerektiğidir.
Bu katmanlı yapı gömülü delikler içermediğinden, üretim sırasında 2. ve 3. katmanlar bir çekirdek levha, 4. ve 5. katmanlar ise başka bir çekirdek levha olarak üretilebilir. Daha sonra, dış katmana dielektrik katman ve bakır folyo eklenir ve ortasına dielektrik katman eklendikten sonra tek seferde preslenir. Bu yöntem oldukça basittir ve maliyeti geleneksel tek katmanlı levhalara göre daha düşüktür.

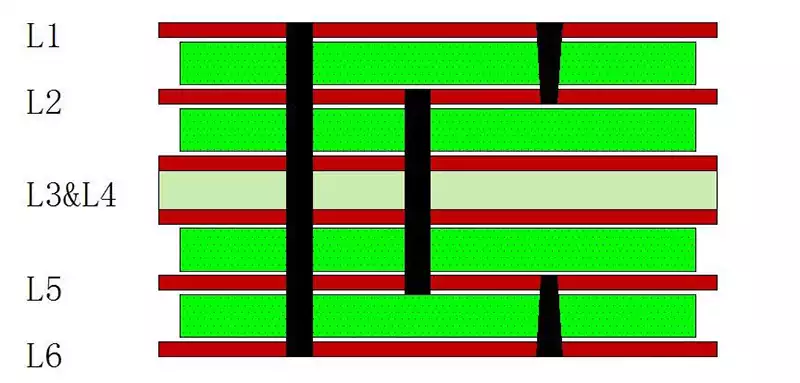

Tek Katmanlı Baskılı Devre Kartı (Tek Katmanlı 6 Katmanlı Kart, Laminat Yapısı: (1+4+1))
Bu HDI kartı yapısı genellikle (1+N+1) şeklinde gösterilir; burada N≥2 ve N çift bir sayıdır. Bu tasarım, günümüz endüstrisinde yaygın olarak kullanılan tek katmanlı kart yapısını temsil eder. İç çok katmanlı kartı gömülü viyalar içerir ve tamamlanması için ikincil laminasyon gerektirir. Kör viyaların ötesinde, bu tek katmanlı laminat ayrıca gömülü viyalar da içerir. Bu tür HDI kartlarını daha basit Sınıf I tek katmanlı laminatlara dönüştürmek hem tedarikçilere hem de müşterilere fayda sağlar. Birçok müşteri, geleneksel Sınıf II tek katmanlı laminat yığınlarını daha basit Sınıf I tek katmanlı tasarımlara benzeyen yapılara optimize etmek için önerileri benimsemiştir.

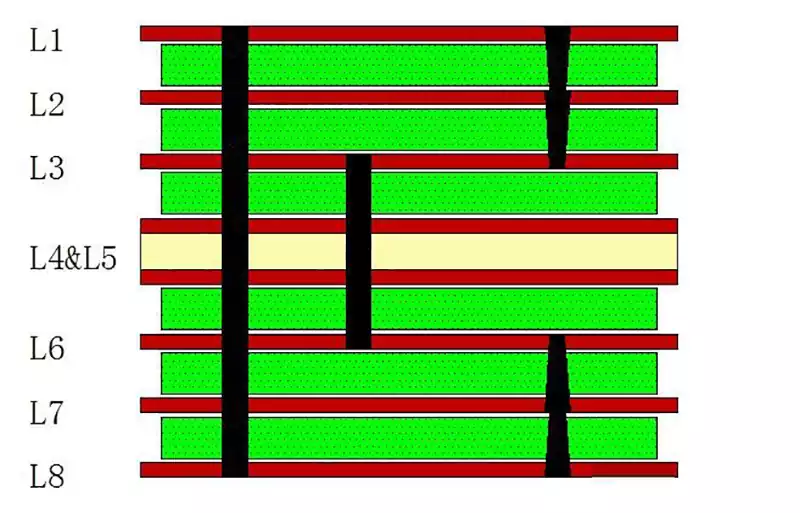

Geleneksel ikincil lamine HDI PCB’ler (ör. (1+1+4+1+1) katman dizilimine sahip 8 katmanlı ikincil lamine HDI)
Bu HDI kart yapısı, N≥2 ve N’nin çift sayı olduğu (1+1+N+1+1) formatını izler. Bu yapı, ikincil lamine tasarımlar için mevcut endüstri standardını temsil eder. Dahili çok katmanlı kart, gömülü viyalar içerir ve tamamlanması için üçlü laminasyon işlemi gerektirir. Bu tasarımın temel özelliği, yığılmış viyaların olmamasıdır; bu da standart üretim karmaşıklığına yol açar. Gömülü viyaların yerleştirilmesini katman (3-6) ile katman (2-7) arasında optimize etmek, bir laminasyon işlemini ortadan kaldırarak üretimi kolaylaştırır ve maliyet azaltımı sağlar.
Geleneksel çift katmanlı HDI baskılı devre kartları (çift katmanlı HDI 8 katmanlı kart, katmanlı yapı: (1+1+4+1+1))
Bu HDI kart yapısı (1+1+N+1+1) şeklindedir; burada N≥2 ve N çift bir sayıdır ve ikincil lamine kart yapılandırmasını temsil eder. Buna rağmen, gömülü viyalar (3-6) yerine (2-7) katmanları arasına yerleştirildiğinden, bu tasarım ikincil lamine HDI kartı üç pres işleminden iki pres işlemine optimize eder. Bu kartın bir diğer üretim zorluğu, (1-3) katmanlı kör viyalardır; bunların imalatı için (1-2) katmanlı ve (2-3) katmanlı kör viyalara ayrılması gerekir. Özellikle, (2-3) katmanlarındaki iç kör viyaların tamamlanması için viya doldurma teknolojisi gereklidir. Bu, ikincil laminattaki iç kör viyaların viya doldurma kullanılarak imal edilmesi gerektiği anlamına gelir.
Genellikle, via dolgusu kullanılan HDI PCB‘ler, bu işlemden geçmeyen kartlara kıyasla önemli ölçüde daha yüksek maliyet ve üretim karmaşıklığı gerektirir. Bu nedenle, geleneksel ikincil lamine kartlar için tasarım sürecinde yığılmış via tasarımlarından kaçınılması tavsiye edilir. Bunun yerine, (1-3) kör via, kademeli (1-2) kör via ve (2-3) gömülü (kör) via’ya dönüştürülmelidir. Deneyimli tasarımcılar, üretim maliyetlerini düşürmek için genellikle bu basitleştirilmiş tasarım yaklaşımını kullanır.

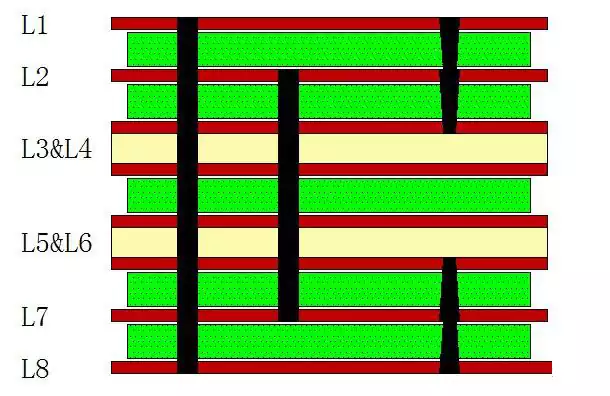

Yığılmış kör delik tasarımına sahip çift yığılmış HDI PCB kartlarında, gömülü delikler (2-7) kör deliklerin üzerine yığılır. ((1+1+4+1+1) yığılmış yapıya sahip çift yığılmış 8 katmanlı HDI kart)
Bu tür kartların yapısı (1+1+N+1+1) şeklindedir; burada N≥2 ve çift sayıdır; bu, sektördeki bazı çift katmanlı kartlar için mevcut bir tasarım özelliğini temsil eder. Bu montajların iç çok katmanlı kartları gömülü viyalar içerir ve tamamlanması için ikincil laminasyon gerektirir. Temel özellikler arasında istiflenmiş viya tasarımı ve katmanlar arası kör viya tasarımı bulunur.
Ek olarak, bu tasarım, (2-7) katmanlarındaki gömülü viyaların üzerine kör viyaların istiflenmesini zorunlu kılar ve bu da üretim karmaşıklığını artırır. Gömülü viyaların (2-7) katmanlarına konumlandırılması, birincil laminasyon adımlarını azaltır, üretimi kolaylaştırır ve maliyet düşürme sağlar.

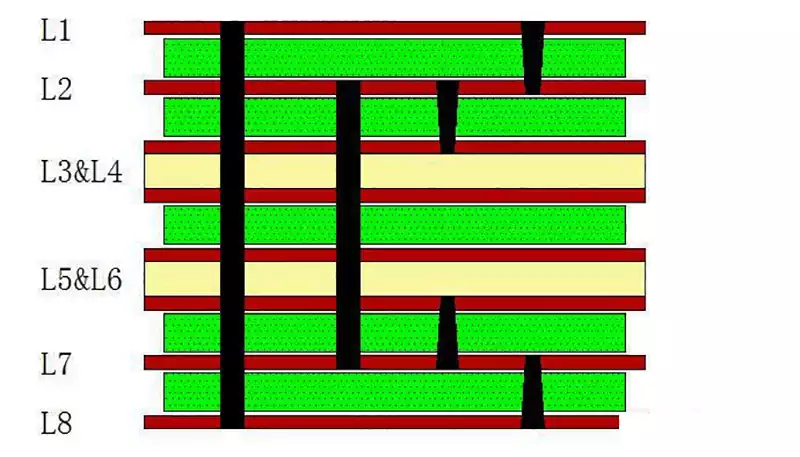

Katmanlar arası kör geçişli tasarıma sahip ikincil lamine HDI (8 katmanlı ikincil lamine HDI kartı, yığılmış yapı: (1+1+4+1+1))
Bu tip kart yapısı, (1+1+N+1+1) (burada N≥2 ve çift sayıdır), endüstride üretimi en zor ikincil lamine kartlardan birini temsil eder. Bu tasarım tipik olarak iç çok katmanlı kartın katmanları (3-6) arasında gömülü viyalar içerir ve tamamlanması için üç laminasyon işlemi gerektirir. Birincil zorluk, üretim karmaşıklığını artıran katmanlar arası kör viya tasarımında yatmaktadır.
Bu durum, belirli teknik yeteneklere sahip olmayan HDI PCB üreticilerinin bu tür ikincil lamine levhaları üretmesini zorlaştırır. Katmanlar (1-3) arasındaki katmanlar arası kör delikleri, yığılmış delikler yerine kademeli kör delikler kullanarak (1-2) ve (2-3) katmanlarına bölerek optimize etmek, üretim maliyetlerini önemli ölçüde azaltır ve üretim süreçlerini kolaylaştırır.
HDI PCB Fiyatlandırmasını Etkileyen Faktörler:
Kat Sayısı ve Maliyet
Kat sayısı, PCB fiyatlandırmasının temel belirleyicilerinden biridir. Daha yüksek kat sayısı, daha karmaşık üretim süreçlerini gerektirir ve bu da maliyetleri artırır. Örneğin, yaygın olarak kullanılan 4 ila 8 katmanlı HDI PCB‘lerin fiyatı genellikle metrekare başına 300 ila 800 RMB arasındadır. 10 katmanı aşan çok katmanlı kartların fiyatı ise metrekare başına 1000 RMB’yi aşabilir. Genel olarak, daha yüksek kat sayısı, HDI PCB’ler için daha yüksek taban fiyatlara karşılık gelir.
Çizgi Genişliği/Aralığı ve Mikrovia Boyutu
Çizgi genişliği/aralığı ve mikrovia boyutları, HDI PCB fiyatlandırmasını önemli ölçüde etkiler. Çizgi genişliği/aralığı 2,5/2,5 mil gibi daha küçük özelliklere ulaştığında, üretim karmaşıklığı artar ve bu da standart 3/3 mil’e kıyasla daha yüksek maliyetlere yol açar. Ayrıca, daha küçük mikrovia çapları da buna bağlı olarak üretim giderlerini artırır. Örneğin, 0,25 mm’den küçük viyalar, geçiş başına matkap ucu penetrasyon derinliği önemli ölçüde azaldığı ve üretim verimliliğini düşürdüğü için, çoğu PCB üreticisinden genellikle ek ücret alınır. Mikroviyalar genellikle lazerle işlenir ve tipik delme boyutları 3-5 mil arasında değişir; burada 4 mil standart tasarım ve üretim boyutudur.
Sipariş Miktarı
Sipariş miktarı, HDI PCB fiyatlandırmasını etkileyen temel faktörlerden biridir. Seri üretim, ölçek ekonomisinden yararlanarak birim başına maliyetleri düşürür. Genel olarak, sipariş miktarı arttıkça birim maliyetler düşer. Küçük partili prototip üretimi genellikle daha yüksek fiyatlara sahiptir, çünkü mühendislik ücretleri (yaklaşık 300-500 RMB) ve film ücretleri (katman başına 100 RMB) gibi sabit maliyetlerin daha az sayıda birime yayılması gerekir. Buna karşılık, büyük hacimli siparişlerde %10 ila %30 arasında fiyat indirimleri görülebilir.
