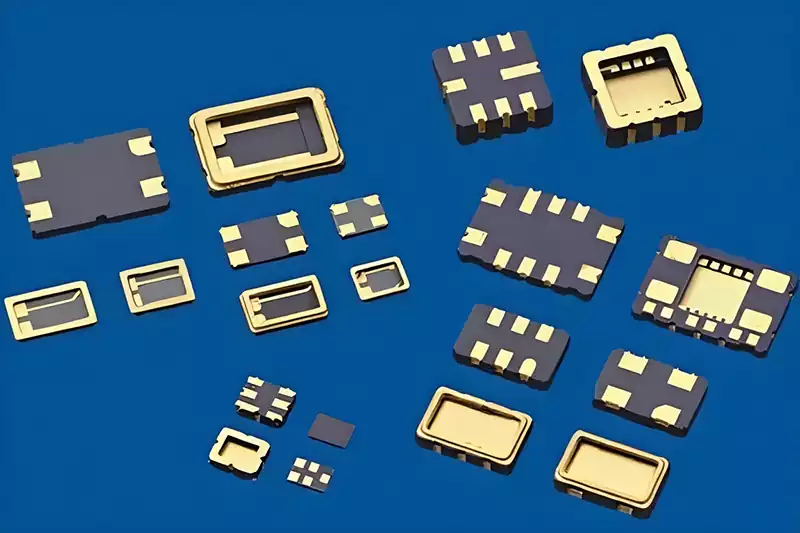

LTCC, çok katmanlı seramik malzemeleri ve metal iletkenleri nispeten düşük sıcaklıklarda (genellikle 900°C’nin altında) birlikte pişiren bir teknolojidir.
LTCC, tam adı Low Temperature Co-fired Ceramic olan ve adından da anlaşılacağı üzere, çok katmanlı seramik malzemeleri ve metal iletkenleri nispeten düşük sıcaklıklarda (genellikle 900°C’nin altında) birlikte sinterleyerek şekillendiren bir teknolojidir. Bu teknoloji, 1982 yılında ABD’li Hughes şirketi tarafından geliştirilmesinden bu yana, başlangıçtaki radar çipi uygulamalarından karmaşık mikroelektronik sistemlere doğru gelişmiştir.
LTCC Teknolojisinin Özellikleri
Düşük Sıcaklıkta Sinterleme: LTCC teknolojisi, seramik tozu ile metal pastanın birlikte düşük sıcaklıkta sinterlendiği bir işlemi kullanır; sinterleme sıcaklığı genellikle 900°C’nin altındadır, bu da üretim maliyetlerini ve enerji tüketimini azaltmaya yardımcı olur.
Çok Katmanlı Entegrasyon: Casting yöntemiyle ham seramik bantlar hazırlanır; lazer delme, iletken macun baskı ve istifleme-sıcak presleme gibi adımlarla birleştirilerek, dahili üç boyutlu devre ağına sahip elektronik alt tabakalar oluşturulabilir. Bu teknoloji, çok katmanlı pasif bileşen entegrasyonunu destekleyerek devrenin montaj yoğunluğunu ve işlevsel çeşitliliğini artırır.
Çeşitli malzeme seçenekleri: LTCC teknolojisi gümüş, bakır gibi metal elektrotlarla uyumludur, geniş bir dielektrik sabit aralığına (4,8 ila 70) sahiptir ve hem yüksek frekans iletim özelliklerini hem de termal stabiliteyi bir arada sunar.
Kesintisiz üretim: Ürün tamamlanmadan önce her katmanın kablolaması ve ara bağlantı deliklerinin kalite kontrolünün yapılmasını kolaylaştırır; bu da çok katmanlı kartların verim ve kalitesini artırmaya, üretim süresini kısaltmaya ve maliyetleri düşürmeye yardımcı olur.
LTCC teknolojisinin başlıca avantajları
Mükemmel yüksek frekans performansı: LTCC malzemesi, olağanüstü yüksek frekans özelliklerine ve yüksek hızlı iletim kapasitesine sahiptir. Seramik malzemesi, yüksek Q değeri ve kararlı dielektrik sabiti sunar; ayrıca formül ayarlamalarıyla farklı devrelerin dielektrik sabiti gereksinimlerini karşılayabilir, böylece devre tasarımında esnekliği artırır. Ayrıca, gümüş, bakır gibi yüksek iletkenliğe sahip metallerin iletken olarak kullanılması, devre sisteminin kalite faktörünü artırmaya yardımcı olur. Bu, LTCC‘nin mikrodalga ve milimetre dalga gibi yüksek frekanslı uygulamalarda üstün performans göstermesini sağlar.
Yüksek entegrasyon ve minyatürleştirme: LTCC teknolojisi, yüksek yoğunluklu kablo döşeme ve yapıları mümkün kılar ve çok sayıda pasif bileşeni (direnç, kondansatör, indüktör, filtre vb.) çok katmanlı kartın içine gömebilir. Bu, devrenin montaj yoğunluğunu büyük ölçüde artırır, çok işlevliliği sağlar ve elektronik modülün hacmini ve ağırlığını önemli ölçüde azaltır. Ayrıca, aktif bileşenlerle birlikte entegre edilerek eksiksiz bir devre sistemi oluşturabilir ve pasif entegrasyonun ana akım teknolojisidir.
Yüksek güvenilirlik ve çevreye uyum: LTCC levhalar, mükemmel yüksek sıcaklık ve yüksek akım direnci özelliklerine sahiptir ve ısı iletkenliği sıradan PCB’lerden daha iyidir. Bu, LTCC ürünlerine daha uzun kullanım ömrü ve daha yüksek güvenilirlik sağlar; özellikle otomotiv elektroniği, havacılık ve uzay ile askeri gibi zorlu ortamlar için uygundur. Ayrıca, termal genleşme katsayısı silikon yongalarla uyumludur; bu da termal gerilimi azaltır ve yüksek yoğunluklu paketlemenin güvenilirliğine katkıda bulunur. LTCC ayrıca iyi bir hava sızdırmazlığına sahiptir ve iç bileşenleri nem ve kimyasal aşınmaya karşı koruyabilir.
Maliyet Etkinliği ve Üretim Verimliliği: LTCC, düşük sıcaklıkta sinterleme işlemi (genellikle 900°C’nin altında) kullanır; bu, ekipman gereksinimlerini azaltır ve gümüş, bakır gibi daha düşük maliyetli iletken malzemelerin kullanılmasına olanak tanır. Kesintisiz olmayan üretim süreci, sinterlemeden önce her katmanın kalite kontrolünün yapılmasını kolaylaştırır; bu da çok katmanlı levhaların verimliliğini artırır, üretim döngüsünü kısaltır ve toplam maliyeti düşürür.
Tasarım Esnekliği ve Çok İşlevlilik: LTCC teknolojisi, direnç, kapasitör, indüktör gibi pasif bileşenlerin gömülmesi gibi çeşitli işlevlerin entegrasyonunu sağlar. Ayrıca, çeşitli yapılarında boşluklar oluşturulmasına izin vererek, yüksek performanslı çok işlevli mikrodalga modülleri elde edilmesini sağlar. LTCC, ince film çok katmanlı kablo teknolojisi ile iyi bir uyumluluk gösterir; bu teknolojilerin bir arada kullanılması, daha yüksek montaj yoğunluğu ve daha iyi performansa sahip hibrit çok çipli bileşenlerin üretilmesini sağlar.
LTCC (Düşük Sıcaklıkta Ortak Pişirilmiş Seramik) teknolojisine olan talep, modern elektronik sistemlerdeki yeri doldurulamaz avantajlarından kaynaklanmaktadır. Özellikle yüksek frekans, yüksek hız, yüksek entegrasyon ve minyatürleştirme eğilimleri altında, bu teknolojinin özellikleri geleneksel teknolojilerin karşılaştığı darboğazları aşmanın anahtarı haline gelmiştir. Neden LTCC’ye ihtiyaç vardır?
- Yüksek frekanslı iletişim için kaçınılmaz seçim
Üstün yüksek frekans performansı: 5G, 6G ve milimetre dalga iletişimi gibi teknolojilerin gelişmesiyle birlikte, sinyal frekansları GHz ve hatta THz seviyelerine sıçramaktadır. Geleneksel malzemeler (örneğin FR-4) yüksek frekanslarda kayıplarda belirgin bir artışa neden olurken, LTCC‘nin dielektrik sabiti (εr) ve kayıp açısı tanjantı (tanδ) malzeme formülüyle ayarlanabilir, böylece düşük kayıp ve yüksek Q değeri elde edilerek yüksek frekanslı sinyal iletim ihtiyaçları karşılanabilir.
Entegre filtreler: LTCC, üç boyutlu filtreler, dubleksleyiciler gibi pasif bileşenleri içine gömebilir, sinyal yolu kayıplarını azaltır ve iletişim modülünün performansını artırır. Örneğin, 5G baz istasyonlarındaki filtre gruplarında LTCC teknolojisi kullanıldığında, hacim %50’den fazla küçültülebilir ve aynı zamanda bağlantı kaybı azaltılabilir. - Mikrolaştırma ve Yüksek Yoğunluk İhtiyacı
Çok Katmanlı Kablo Dönüşüm Yeteneği: LTCC, 10 katman ve üzeri kablo dönüşümünü destekler; katmanlar arası bağlantı lazer delme ile gerçekleştirilir ve dikey bağlantı yoğunluğu milimetre kare başına yüzlerce delik seviyesine ulaşabilir, bu da geleneksel PCB teknolojisini çok aşar. Bu, cep telefonları ve giyilebilir cihazlar gibi alan kısıtlı uygulamalarda işlev entegrasyonunu önemli ölçüde artırır.
Gömülü bileşen teknolojisi: Direnç, kondansatör, indüktör gibi pasif bileşenler doğrudan LTCC levhanın içine gömülebilir, bu da yüzeye monte edilen bileşen sayısını azaltarak yer tasarrufu sağlar. Örneğin, akıllı telefon anten modüllerinde LTCC kullanılmasıyla hacim %30 oranında küçülür ve aynı zamanda anten verimliliği artar.
- Güvenilirlik ve Çevresel Uyumluluk
Yüksek Sıcaklık ve Termal Döngü Dayanımı: LTCC levhalar, -55°C ile +125°C sıcaklık aralığında mükemmel boyutsal kararlılık gösterir; termal genleşme katsayısı (CTE), yarı iletken yongalarla uyumludur ve termal gerilimin neden olduğu arızaları azaltır. Otomotiv elektroniği (örneğin ADAS sensörleri) ve havacılık-uzay alanlarında bu özellik hayati önem taşır.
Hava geçirmez kaplama: LTCC, metal, seramik ve benzeri malzemelerle birlikte pişirilerek hava geçirmez bir boşluk oluşturabilir; bu da iç bileşenleri nem, korozyon ve benzeri çevresel etkilerden korur ve ürün ömrünü uzatır. Örneğin, tıbbi implant cihazlarındaki LTCC kaplamalı modüllerin ömrü 10 yılı aşabilir.
- Maliyet ve Üretim Verimliliği Dengesi
Düşük Sıcaklıkta Sinterleme Süreci: Sinterleme sıcaklığı 900°C’nin altındadır; gümüş, bakır gibi düşük maliyetli iletken malzemelerle uyumludur ve hammadde maliyetini düşürür. Aynı zamanda, düşük sıcaklıkta işleme enerji tüketimini azaltır, üretim döngüsünü kısaltır ve üretim kapasitesini artırır.
Sürekli Olmayan Üretim: LTCC, katman katman denetimi destekler; kusurlar erken aşamada tespit edilip onarılabilir; bu sayede, geleneksel yüksek sıcaklıkta birlikte pişirilen seramiklere (HTCC) kıyasla verim %20’nin üzerinde artar ve toplam maliyet düşer.
- Alanlar Arası Teknoloji Entegrasyonunun Teşvik Edilmesi
İnce Film Teknolojisiyle Uyumluluk: LTCC, ince film prosesi ile birleştirilerek, yüksek frekans performansı ile ince hat döşemeyi bir arada sunan hibrit çok katmanlı alt tabakalar oluşturabilir. Örneğin, optik modüllerde LTCC, yüksek hızlı optoelektronik bileşenleri taşımak için kullanılırken, ince film katmanı mikron düzeyinde bağlantı sağlar.
Sistem Düzeyinde Paketleme (SiP) Desteği: SiP’nin alt tabaka malzemesi olarak LTCC, sensörler, MEMS, IC gibi çeşitli işlevsel modülleri entegre edebilir ve nesnelerin interneti (IoT), otonom sürüş gibi alanlarda sistemlerin küçültülmesini destekler.
LTCC teknolojisi, yüksek frekans performansı, yüksek entegrasyon derecesi ve çevresel uyumluluk sayesinde, 5G iletişimi ve otomotiv elektroniği gibi alanlarda elektronik bileşenlerin küçültülmesi ve yüksek performans taleplerini etkili bir şekilde karşılamaktadır. Malzeme ve süreçlerin sürekli optimizasyonu ile uygulama alanı daha da genişleyecek, elektronik sistemlerin güvenilir çalışması ve işlev entegrasyonu için istikrarlı bir destek sağlayarak, sektörün teknolojik yükselişini iten önemli bir güç haline gelecektir.
