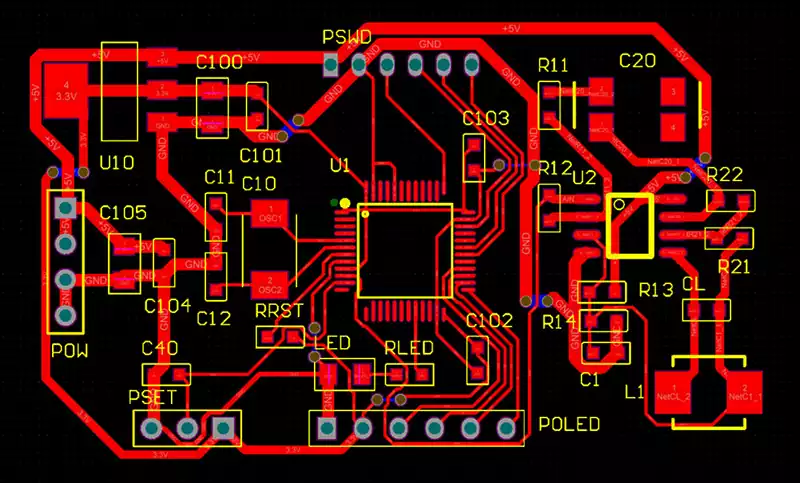

PCB düzeni nedir? PCB düzeni, ya da baskılı devre kartı düzeni, PCB tasarımı sırasında tüm bileşenlerin, sinyal yollarının, toprak düzlemlerinin ve güç yollarının tasarım özelliklerine göre bir PCB kartı üzerinde yerleştirilmesi sürecini ifade eder. PCB düzeni, devre performansını, güvenilirliğini ve üretim maliyetlerini doğrudan etkilediği için elektronik tasarımda hayati öneme sahip bir adımdır.
PCB Yerleşim Süreci
Bir PCB yerleşimi oluşturmak hiçbir şekilde basit bir işlem değildir; aksine, dikkatli planlama ve uygulama gerektiren, birçok adımı içeren karmaşık bir süreçtir. Başlangıç noktası, devrenin tüm bileşenlerini ve bunların birbirleriyle olan bağlantılarını kapsayan sembolik bir temsil olan şematik diyagramın çizilmesidir. Şematik diyagram, PCB yerleşimi için bir yol haritası görevi görürken, PCB yerleşimi devrenin fiziksel somutlaşmış halidir.
Şematik diyagramın tamamlanmasının ardından, bir sonraki adım onu gerçek bir PCB düzenine dönüştürmektir. Bu dönüştürme süreci, bileşenlerin kart üzerindeki kesin yerleşimini belirleme, aralarındaki bağlantıları planlama ve tüm tasarımın endüstri standartlarına ve yönergelerine sıkı sıkıya uymasını sağlama gibi birkaç kritik aşamayı kapsar. Bu süreç boyunca tasarımcılar, devrenin elektriksel gereksinimleri, baskılı devre kartının fiziksel kısıtlamaları ve üretim süreci dahil olmak üzere birçok faktörü kapsamlı bir şekilde dikkate almalıdır.
Şematik Tasarım: Devre Tasarımının Temel Taşı
Şematik tasarım, elektronik devre tasarımında hayati bir aşamayı temsil eder ve tüm devrenin planı olan şemaları oluşturma sanatını bünyesinde barındırır. Bu şema, her bir parçanın elektriksel işlevselliğini ve birbirleriyle olan bağlantılarını anlamak için vazgeçilmez olan tüm bileşenleri, eksiksiz şematik sembolleriyle birlikte ayrıntılı bir şekilde gösterir. Günümüzde, özel yazılımlar bu süreci büyük ölçüde kolaylaştırarak tasarımcıların bileşenleri sorunsuz bir şekilde yerleştirip düzenlemelerine ve kritik bağlantıları hassas bir şekilde çizmelerine olanak tanır.
Şematik yakalama, devre işlevselliğinin derinlemesine anlaşılmasını gerektirir. Tasarımcılar, her bir bileşenin devre içindeki rolünü, diğer bileşenlerle etkileşimlerini ve genel devre performansına katkısını kavramalıdır. Örneğin, dirençler belirli bileşenler içindeki akım akışını güvenli seviyelere sınırlamak için kullanılırken, kondansatörler güç kaynağından gelen gürültüyü filtrelemek için kullanılabilir.
Şematikten PCB Düzenine: Fiziksel Tasarıma Dönüşüm
Şematik yakalama tamamlandığında, PCB düzenini oluşturmak için bir taslak görevi görür. Düzenleme süreci, şemayı fiziksel tasarıma dönüştürmede kritik bir adımdır ve kart üzerindeki her bir bileşenin hassas bir şekilde konumlandırılmasını ve bunlar arasındaki bağlantı izlerinin planlanmasını içerir. Bu süreç, tasarımcıların baskılı devre kartının hem işlevsel hem de üretilebilir olmasını sağlamak için elektriksel gereksinimleri, fiziksel kısıtlamaları ve tasarım kurallarını dikkatlice dengelemelerini gerektirir.
Bileşen yerleştirme, PCB düzeni iş akışının temel unsurunu oluşturur ve tasarımcıların detaylara titizlikle dikkat etmesini ve tasarım kurallarına ve yönergelerine sıkı sıkıya uymasını gerektirir. Amaç, yüzey montajlı bileşenlerin, Allegro tasarım yazılımının ve karmaşık devrelerin entegrasyonunu koordine ederken, elektriksel verimliliği optimize eden, alan kullanımını en aza indiren ve tasarım kurallarına uyan bir düzen oluşturmaktır.
Bileşen Yerleşimi: Çok Sayıda Kısıtlamaya Tabi Önemli Kararlar
Baskılı devre kartları üzerindeki bileşen yerleşimi, her biri nihai ürünün genel performansını ve güvenilirliğini etkileyen çok sayıda kısıtlamaya tabidir.
Elektriksel Hususlar: Tasarımcılar, ortak işlevlere veya sinyal yollarına sahip bileşenleri mantıksal olarak gruplandırmalı ve bağlantı uzunluklarını en aza indirmelidir. Bu, sinyal zayıflamasını ve elektromanyetik paraziti (EMI) etkili bir şekilde azaltarak devre bütünlüğünü korur.
Temel Öncelik Olarak Isı Yönetimi: Isı yönetimi, bileşen yerleşiminde çok önemlidir. Güç transistörleri ve voltaj regülatörleri gibi bileşenler önemli miktarda ısı üretir ve bu nedenle yeterli hava akışına sahip alanlara veya ısı emicilere yakın konumlara yerleştirilmelidir. Bu, verimli ısı dağılımını sağlar, aşırı ısınmayı önler ve ekipmanın güvenilirliğini korur.
Fiziksel Kısıtlamalar: Baskılı devre kartının ve bileşenlerin kendilerinin fiziksel sınırlamaları da yerleştirme açısından hayati öneme sahip faktörlerdir. Önemli miktarda alan veya özel montaj donanımı gerektiren bileşenler, kart üzerinde belirlenen alanlara yerleştirilmeyi gerektirebilir. Ayrıca, konektörler veya potansiyometreler gibi bakım veya ayar gerektiren bileşenler, kolay erişilebilir konumlara yerleştirilmelidir.
Tasarım Kurallarına Uyum: Tasarım kuralları ve kılavuzları genellikle endüstri standartları veya cihaza özgü parametreler tarafından belirlenir. Bu kurallar, bileşenler arasındaki minimum mesafe, kart kenarlarından uzaklık ve diğer bileşenlerle hizalama gibi hususları kapsar. Bu kurallara sıkı sıkıya uyulması, endüstri standartlarını karşılayan ve üretilebilir bir PCB’nin oluşturulmasını sağlar.

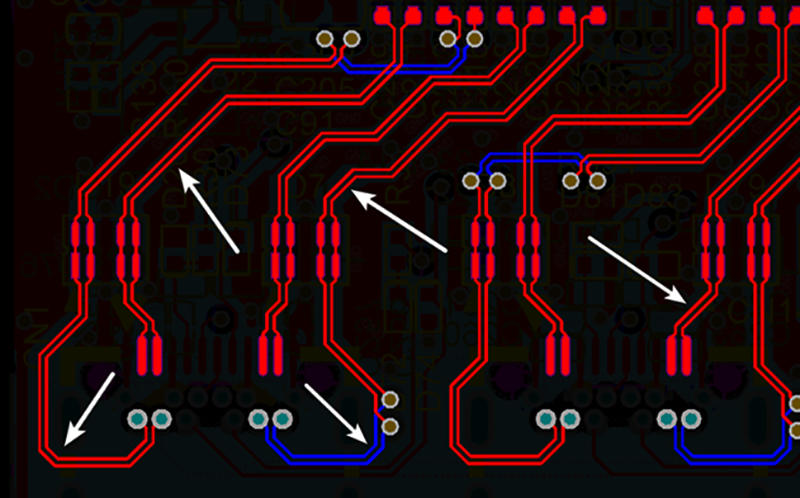

Yönlendirme: Bileşen Bağlantısı için Kritik Yol
Yönlendirme, genellikle bakırdan yapılan ve bileşenler arasında akım akışı için yol sağlayan izler aracılığıyla bir PCB üzerindeki bileşenlerin bağlanmasını içerir. Bu, devre performansını ve güvenilirliğini doğrudan etkileyen, PCB yerleşim tasarımının çok önemli bir yönüdür.
Tasarım kurallarına uyum: Bir PCB kartının hatlandırılması sırasında tasarımcılar, güvenilir ve verimli bir PCB üretimini garanti altına almak için hatlandırmanın minimum hat genişlikleri, hat aralıkları ve kart kenarlarından uzaklıklar dahil olmak üzere tasarım kurallarına ve kılavuzlarına uygun olduğundan emin olmalıdır.
Sinyal bütünlüğünün sağlanması: Sinyal bütünlüğü, özellikle yüksek performanslı elektronik devre tasarımında hatlandırma aşamasında dikkate alınması gereken kritik bir husustur. Tasarımcılar, sinyal bütünlüğünü PCB’yi geçerken korumalı, iz uzunluklarını en aza indirmeli ve keskin kıvrımlardan kaçınmalıdır (örneğin 90 derecelik kıvrımları yasaklamak gibi), çünkü bunlar sinyal zayıflamasına neden olabilir ve elektromanyetik parazit (EMI) riskini artırabilir. Ayrıca, yüksek hızlı sinyaller ve hassas analog sinyaller, çapraz konuşma risklerini ve diğer sinyal bütünlüğü sorunlarını azaltmak için anahtarlamalı güç kaynakları gibi gürültülü bileşenlerden uzakta yönlendirilmelidir.
Güç Dağıtımını Optimize Etme: Güç dağıtımı, yönlendirmenin bir başka hayati yönüdür. Tasarımcılar, güç izlerinin gerekli akımları taşıyacak kadar geniş olmasını sağlamalı ve voltaj düşüşünü en aza indirmek için bunları verimli bir şekilde yönlendirmelidir. Toprak düzlemleri — toprağa bağlı geniş bakır alanlar — akım için düşük empedanslı dönüş yolları sağlayarak genel devre performansını artırır.
Isı Yönetimine Öncelik Vermek: Isı yönetimi, PCB hatlandırmasında kritik bir faktördür. Yüksek akım taşıyan hatlar önemli miktarda ısı üretir ve bu da aşırı ısınmaya ve bileşen arızalarına yol açabilir. Bu riski azaltmak için tasarımcılar, daha geniş hatlar kullanabilir, ısı emiciler ekleyebilir veya ısı dağılımını en üst düzeye çıkarmak amacıyla bileşenleri uygun şekilde yerleştirebilir.
Bileşen seçimi ve devre tasarımı, bir elektronik ürünün performansını değerlendirmek için hayati öneme sahip kriterlerdir. Bununla birlikte, bileşen yerleştirme ve PCB düzeni, bu özelliklerin hayata geçirilmesi için vazgeçilmez aşamalardır. Her bileşen ve çevresel devre tasarımı, PCB üzerinde belirli düzen gereklilikleri ortaya koyar. Ürün performansı, ancak bu karakteristik taleplere uygun düzenler aracılığıyla etkili ve verimli bir şekilde gerçekleştirilebilir.
Geleneksel PCB düzeni tasarım süreçleri, kütüphane bileşeni oluşturma, ağ parametresi yapılandırma, bileşen yerleştirme, sinyal yönlendirme ve tasarım dosyası çıkışı gibi birkaç temel adımı içerir. Ancak, bu geleneksel tasarım paradigması, giderek karmaşıklaşan yüksek hızlı PCB tasarımının taleplerini karşılamakta zorlanmaktadır.
Günümüzde SI simülasyonu, PI simülasyonu, EMC tasarımı ve tek kartlı üretim süreçleri, tasarım iş akışına derinlemesine entegre edilmiştir. Aynı zamanda, kalite kontrolünü geliştirmek için kritik noktalara inceleme aşamaları eklenmiştir; bu da gerçek PCB yerleşim tasarım sürecini önemli ölçüde daha karmaşık ve titiz hale getirmektedir.
PCB yerleşim tasarımı, salt elektriksel performans optimizasyonunun ötesine geçerek, ürün donanım geliştirme süreci boyunca devre kartının olağanüstü elektriksel özelliklerini kapsamlı bir şekilde şekillendiren kilit bir unsur haline gelmiştir. İyi uygulanmış bir PCB yerleşim tasarımı, kartın elektriksel performansı üzerinde derin ve temel bir etkiye sahiptir.
Hassas yerleştirme ve yönlendirme işlemleri sayesinde, yüksek frekanslı sinyal iletim mesafelerini verimli bir şekilde en aza indirir ve sinyal gecikmesini ile enerji kaybını önemli ölçüde azaltır. Aynı zamanda, elektromanyetik paraziti (EMI) ve sinyal parazitini etkili bir şekilde azaltmak da temel görevi haline gelmiştir. Yalnızca bu hedefe ulaşarak devre kartı, yüksek hızlı, yüksek yoğunluklu entegrasyon ve karmaşık sinyal iletim senaryolarında tutarlı ve güvenilir bir şekilde çalışabilir ve tüm elektronik sistemin istikrarı için sağlam bir temel oluşturabilir.
PCB yerleşim tasarımı artık üretim süreçleriyle sadece gevşek bir şekilde bağlantılı ikincil bir faaliyet olmaktan çıkmış; ürün donanımının üretilebilirliğini sağlamada temel bir unsur haline gelmiştir. Bu süreç, pad boyutları ve katmanlar arası via çapları gibi kritik parametrelerin hassas ve mantıklı bir şekilde belirlenmesini kapsar. Bu parametreler, devre kartının üretim kalitesini doğrudan belirleyen hassas dişliler gibi işlev görür.
Bilimsel olarak sağlam bir tasarım çözümü, titiz bir koruyucu görevi görür ve üretim sırasında kartın eğrilmesi ve soğuk lehim bağlantıları gibi kalite sorunlarını etkili bir şekilde önler. Bu, bitmiş ürünün verim oranını ve operasyonel güvenilirliğini önemli ölçüde artırır ve donanımın üretilebilirliği için sağlam bir savunma oluşturur.
PCB düzeni tasarımı, maliyet ve verimlilik arasında kaba bir denge kurmaya yarayan bir araç olmanın ötesine geçmiştir. Günümüzde donanım geliştirme sürecinde maliyet ve verimlilik arasında hassas bir uyum ve sinerjik bir optimizasyon sağlanmasında hayati bir itici güç olarak işlev görmektedir. PCB düzeni tasarımının derinlemesine optimizasyonu sayesinde devre kartı katman sayısını azaltmak, viya sayısını düşürmek ve bileşen yerleşimini rasyonel bir şekilde planlamak mümkün hale gelmektedir.
Bu optimizasyon önlemleri, hassas bir neşter gibi işlev görür ve malzeme maliyetlerini ve montaj karmaşıklığını azaltmada önemli faydalar sağlar. Ayrıca, titizlikle optimize edilmiş tasarımlar, üretim verimliliğini önemli ölçüde artırarak üretim döngülerini etkili bir şekilde kısaltır. Bu da genel üretim maliyetlerini daha da düşürerek maliyet ve verimlilik arasında dengeli bir gelişme sağlar. Ürün donanımının ekonomik faydalarını en üst düzeye çıkarmak için sağlam bir destek sağlar.
